卧式悬臂离心渣浆泵结构设计

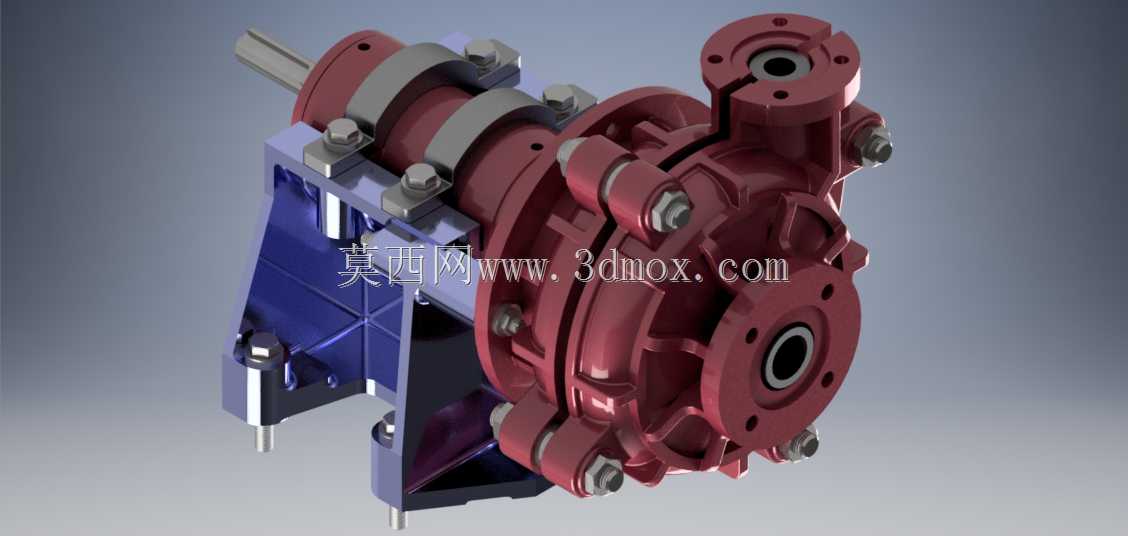

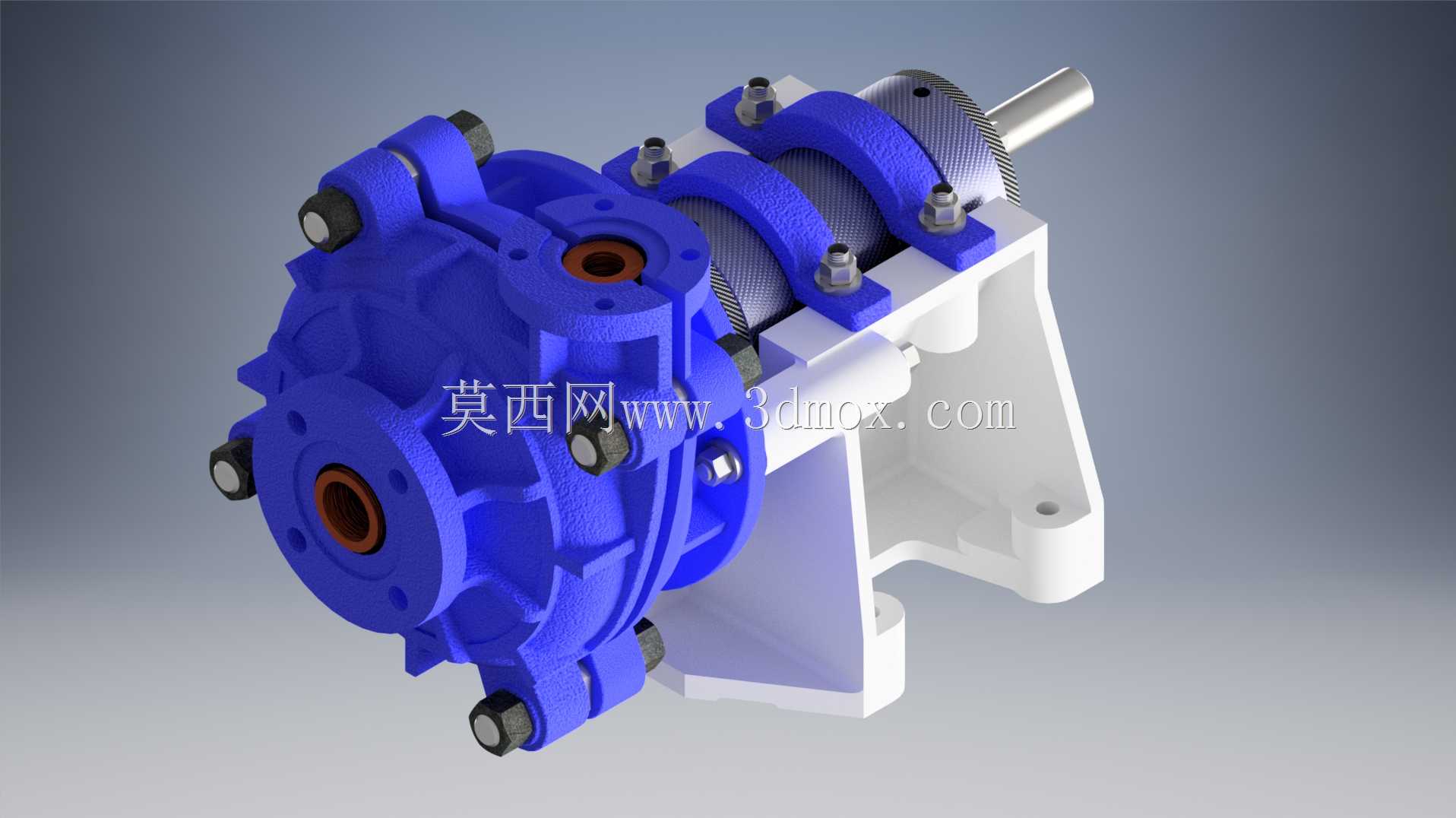

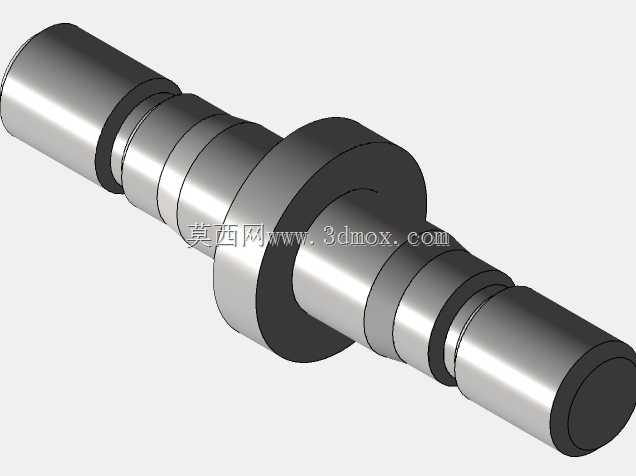

该渣浆泵主要应用于矿山选矿、冶金尾矿输送、煤炭洗选、河道疏浚、化工浆液输送等工况场景，核心作用是输送含有固体颗粒的磨蚀性或腐蚀性浆体，可适配高浓度、大颗粒的介质输送需求，在选矿厂的精矿尾矿输送、洗煤厂的煤泥煤浆转运、电厂的灰渣排放、环保领域的污泥输送环节都能稳定发挥作用，相比普通清水泵，其过流部件针对磨蚀工况做了专项强化，能够承受固体颗粒长期冲刷带来的磨损，大幅延长连续作业的服役周期。从功能特性来看，该泵采用卧式悬臂单级单吸结构设计，泵体为双层壳结构，外层为高强度金属承压壳体，内层为可更换的耐磨过流件，包括叶轮、护套、护板等部件，当内层过流件磨损到阈值后可单独拆换，无需整体更换泵体，有效降低运维成本；叶轮采用闭式流道设计，叶片曲面经过流场优化，在输送含大颗粒浆体时不易发生堵塞，同时能减少颗粒对叶片进口端的冲击磨损，平衡孔设计可平衡叶轮前后的压力差，降低轴封处的泄漏压力，减少轴封磨损。设计思路上，整体采用托架式悬臂支撑结构，轴承组件布置在托架内部，通过稀油润滑实现轴承的长期稳定运转，轴封位置可根据工况需求搭配填料密封、副叶轮动力密封或者机械密封，适配不同压力、不同腐蚀程度的输送介质；泵的进出口采用法兰连接结构，进口为水平轴向吸入，出口为垂直向上布置，可根据现场管路布置需求调整出口方向，适配不同的安装管路走向。从安装边界来看，该泵的安装底座为一体式铸造托架结构，底部预留标准化的地脚螺栓安装孔位，可直接固定在混凝土基础或者钢制安装机架上，泵轴与驱动电机的连接采用弹性联轴器直联，也可根据现场需求搭配皮带轮传动结构调整转速，满足不同的扬程流量参数需求；整体安装时需保证泵轴与电机轴的同轴度偏差在允许范围内，进出口管路需设置独立支撑，避免管路重量直接作用在泵体上造成壳体变形或者轴系偏移，泵体周围预留足够的操作空间，方便日常检查轴封泄漏情况、补充轴承润滑油以及拆换磨损的过流部件。
