FRC竞赛专用单球换挡变速传动装置

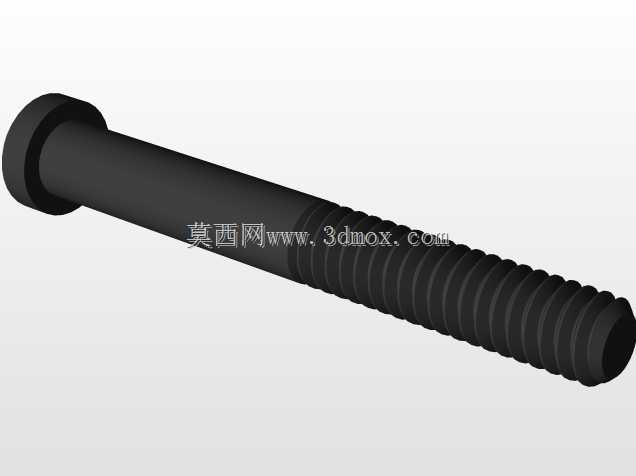

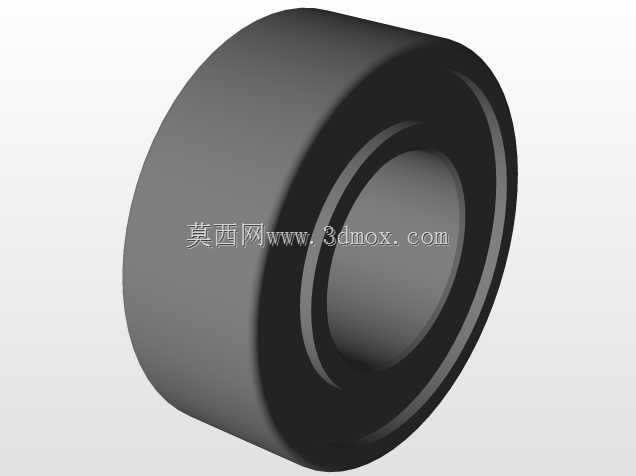

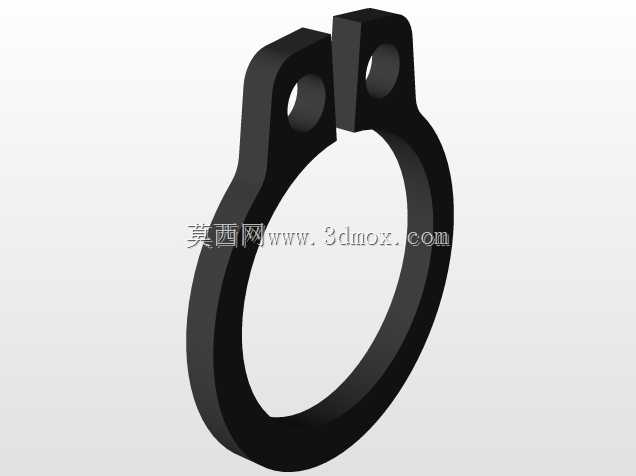

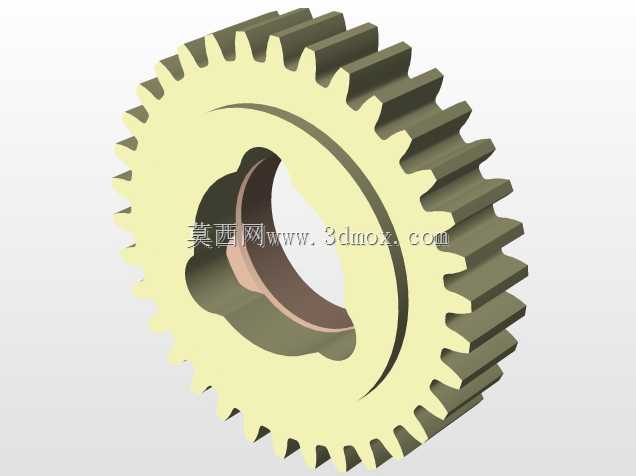

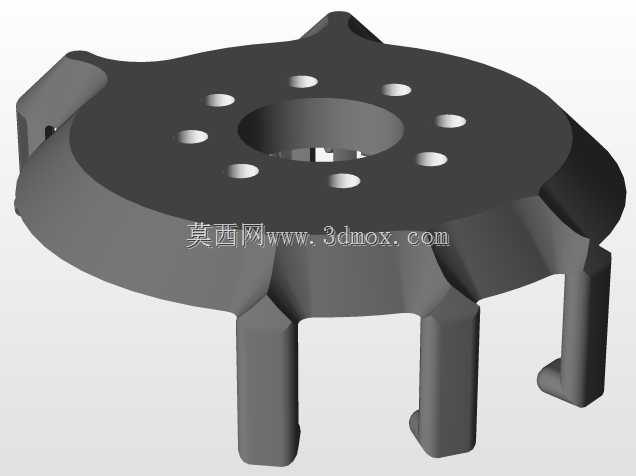

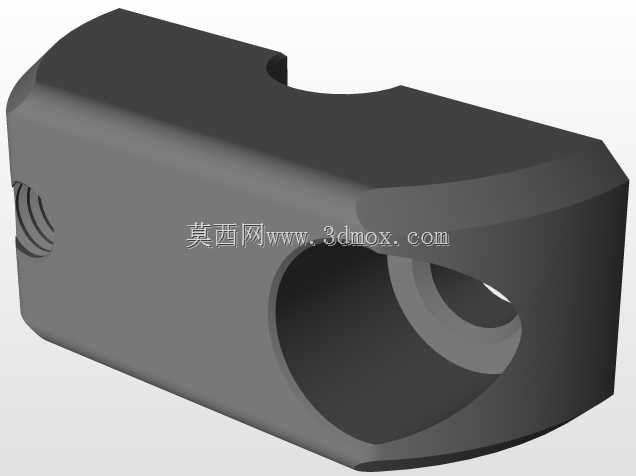

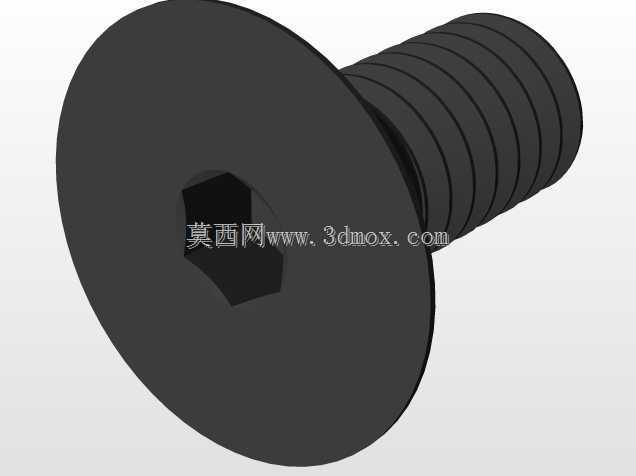

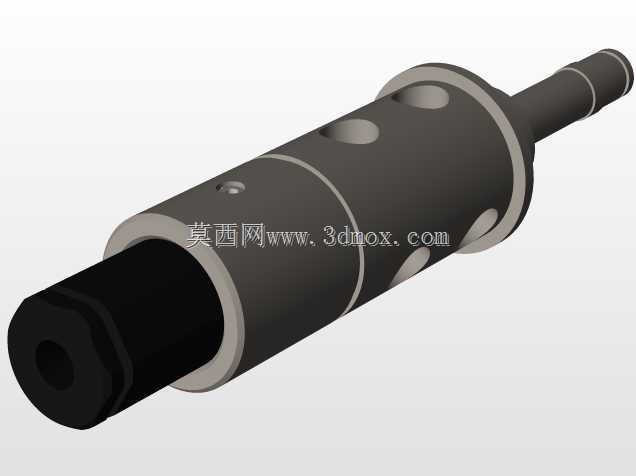

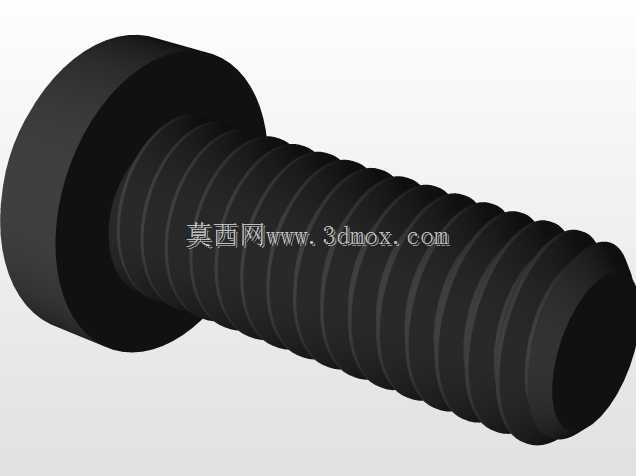

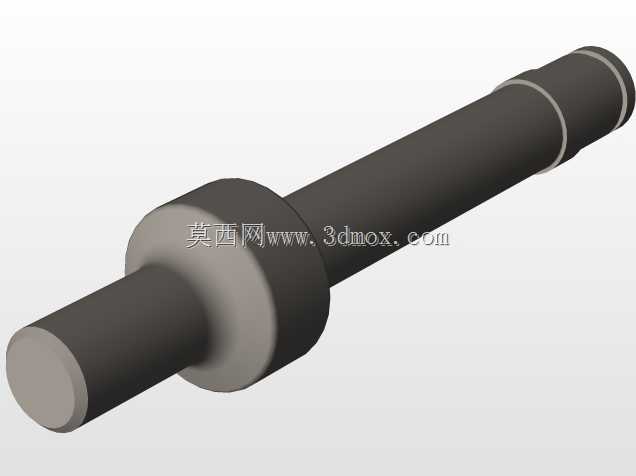

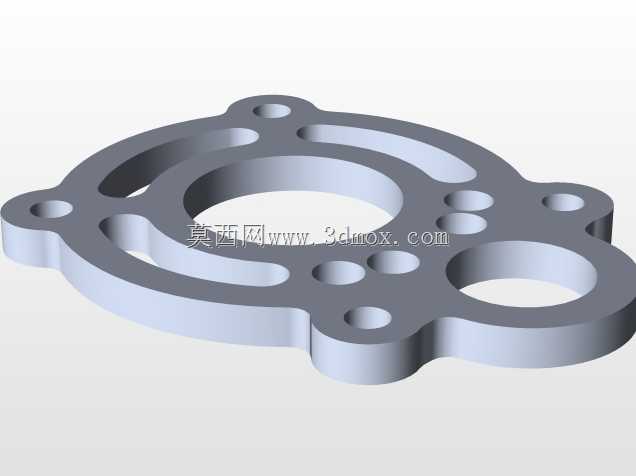

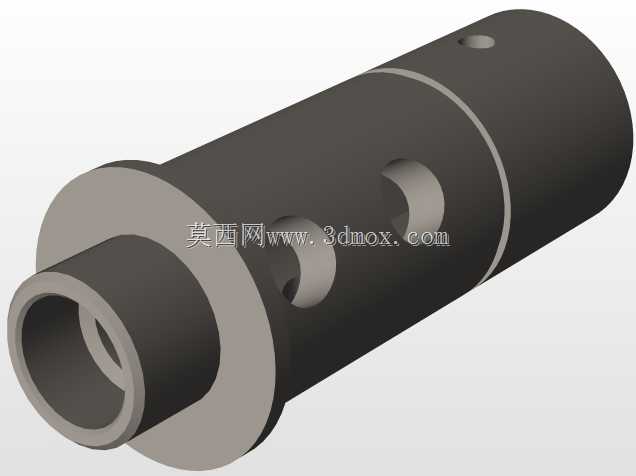

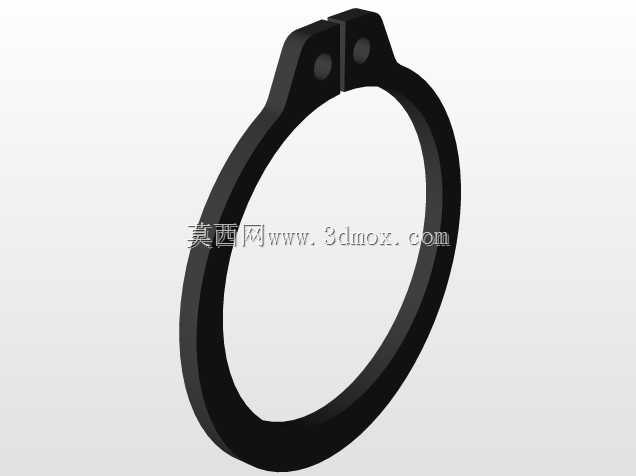

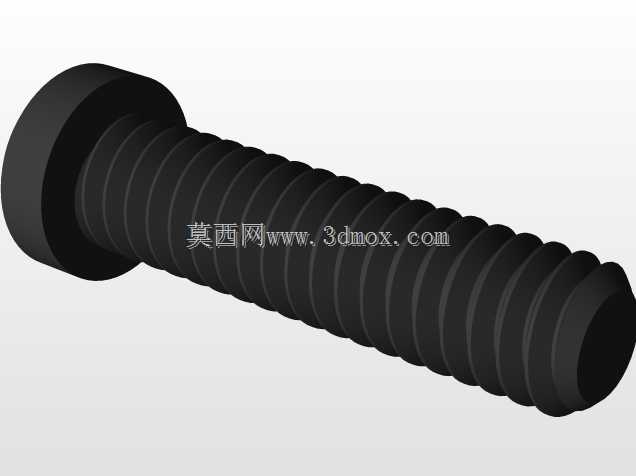

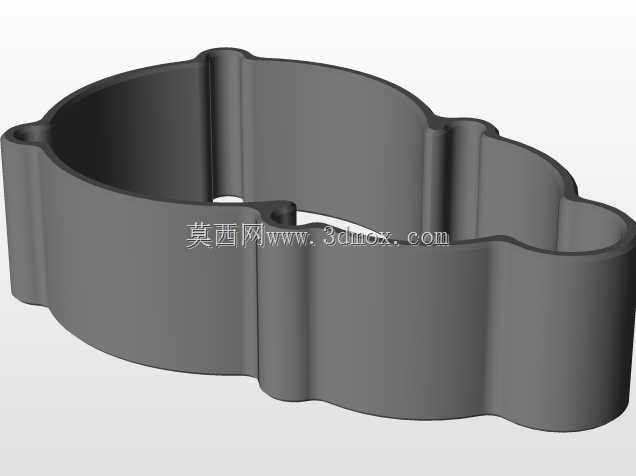

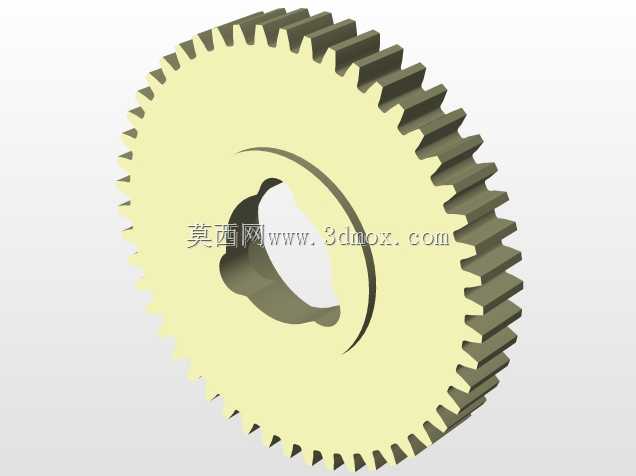

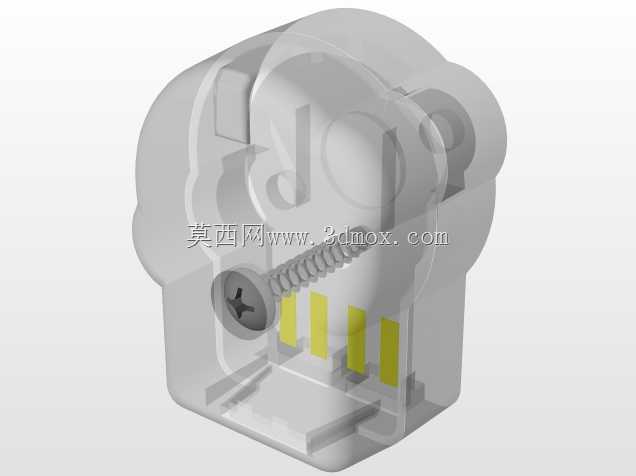

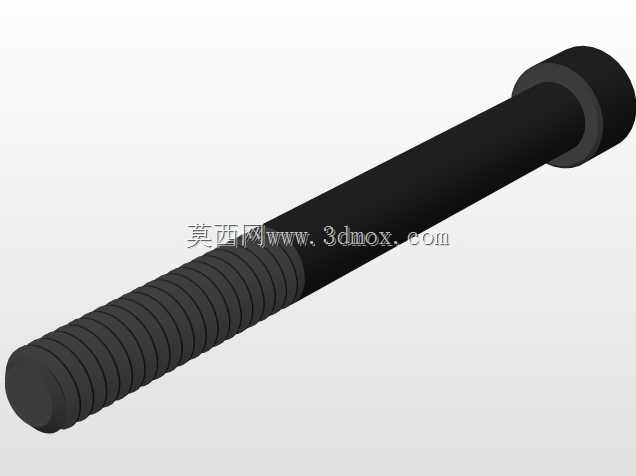

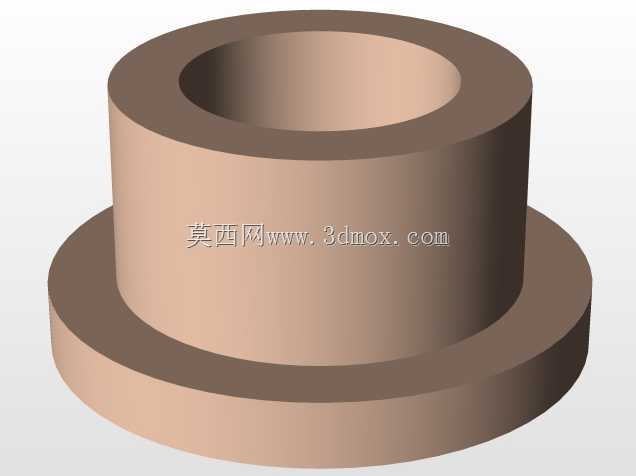

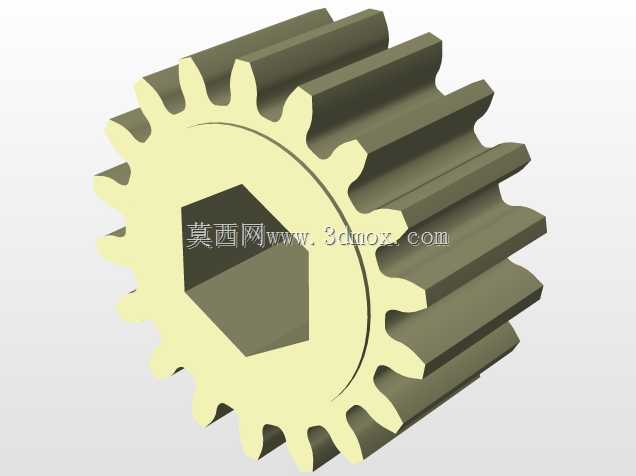

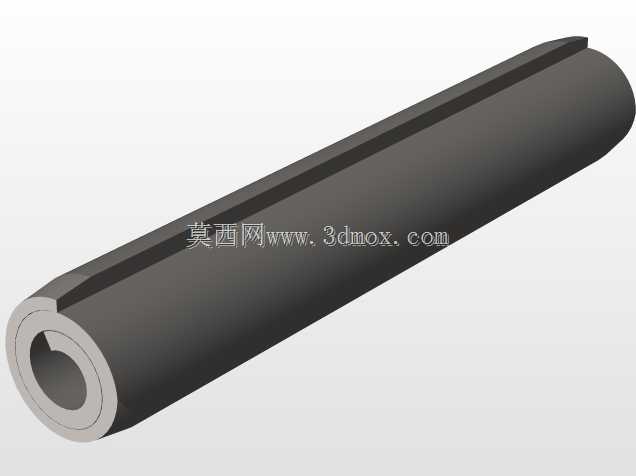

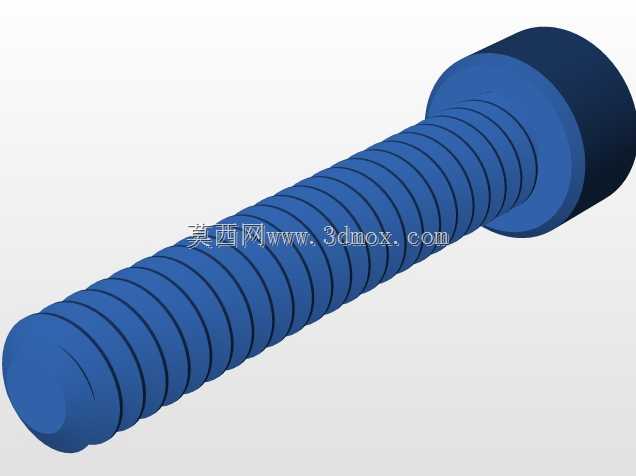

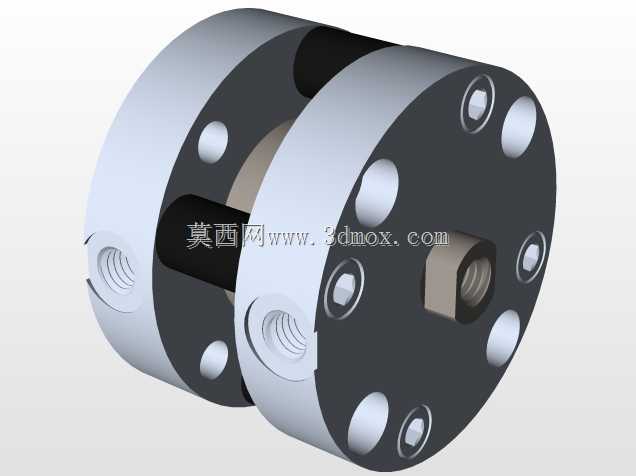

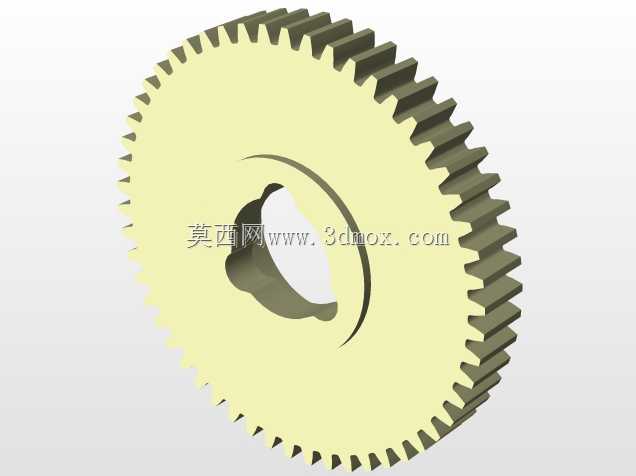

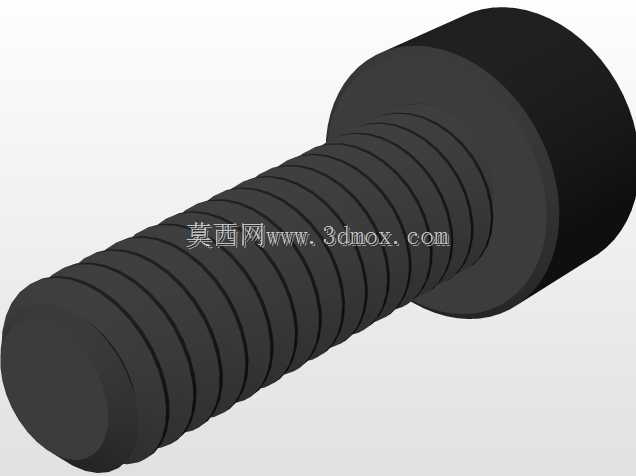

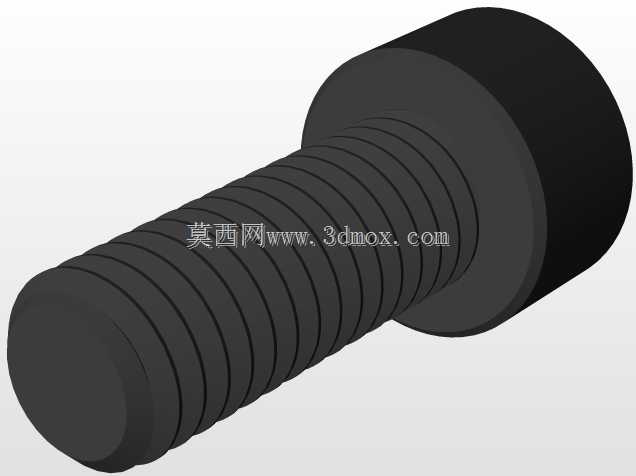

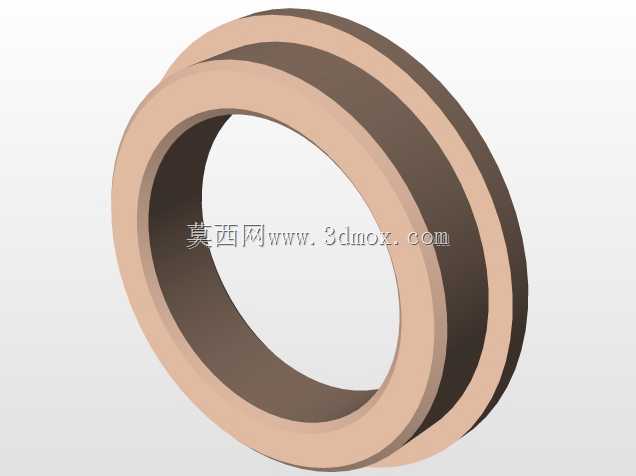

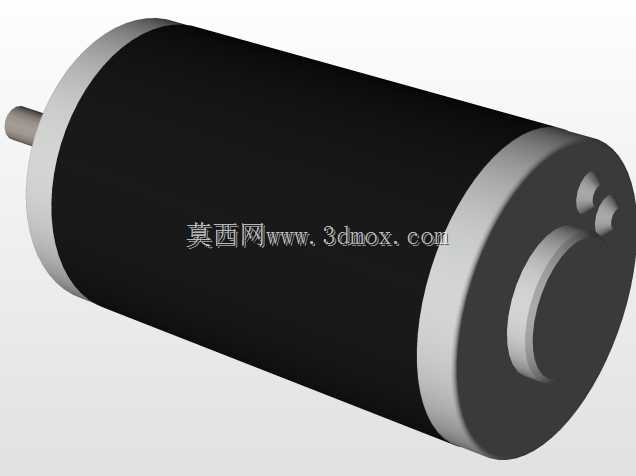

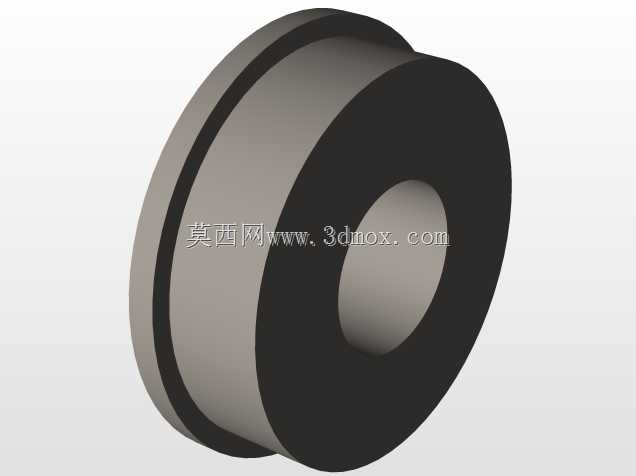

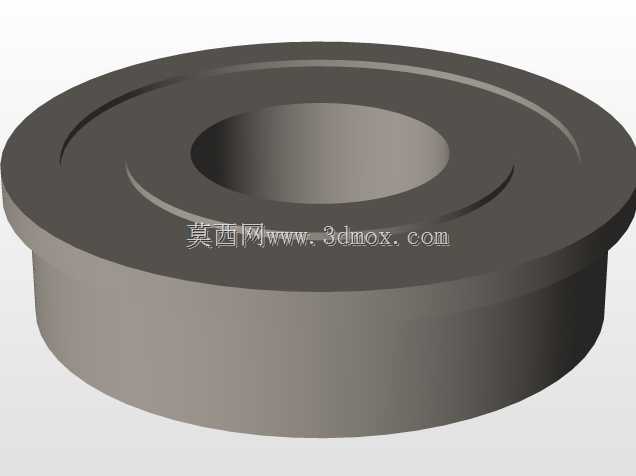

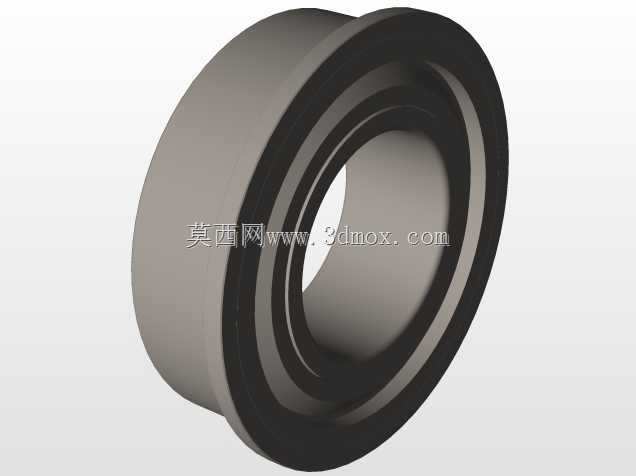

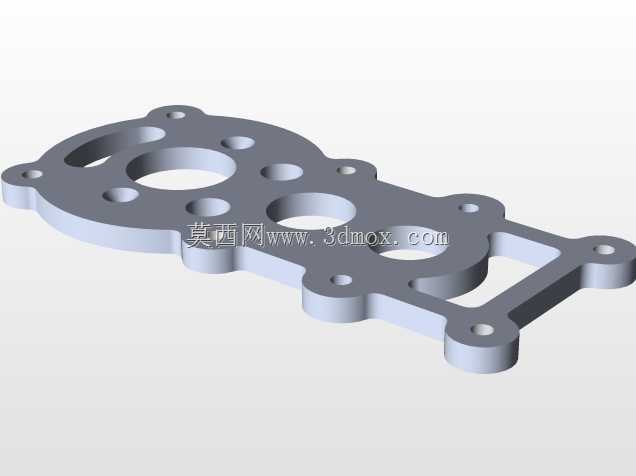

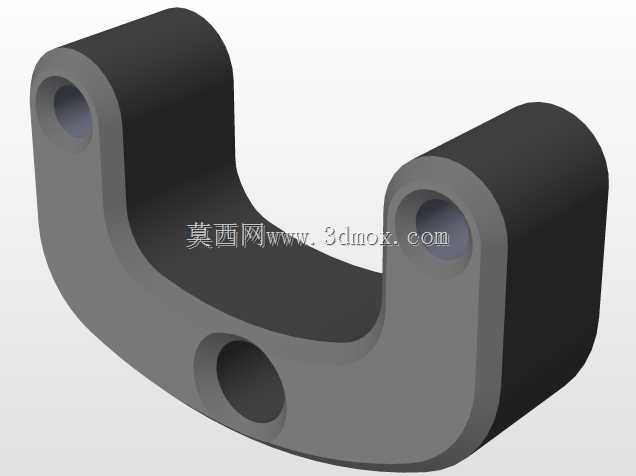

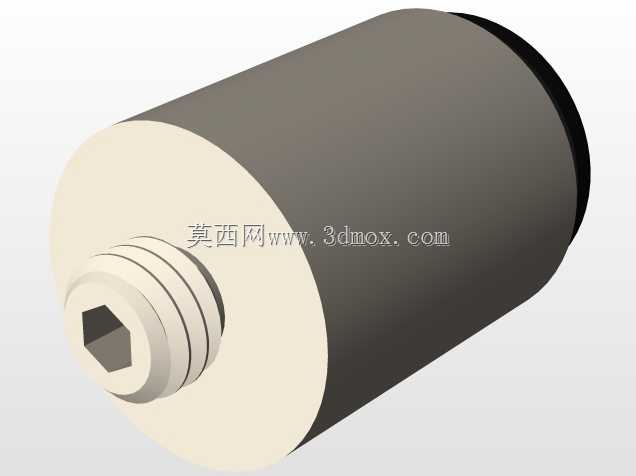

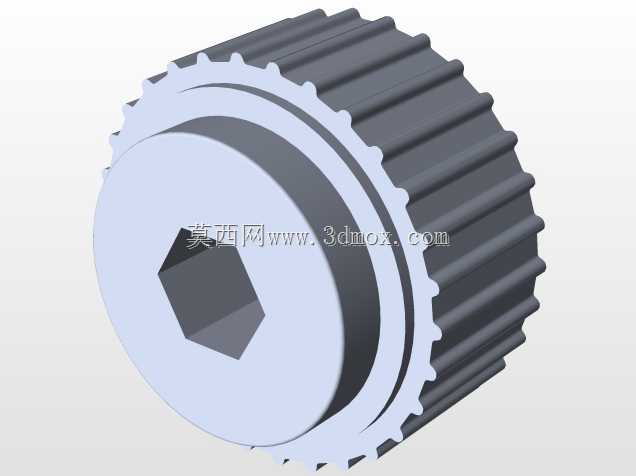

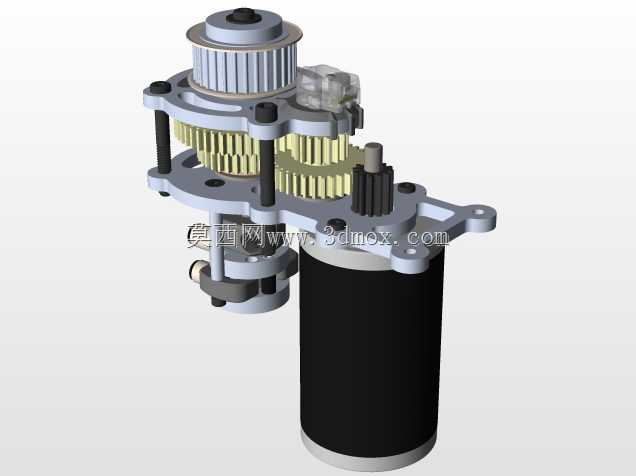

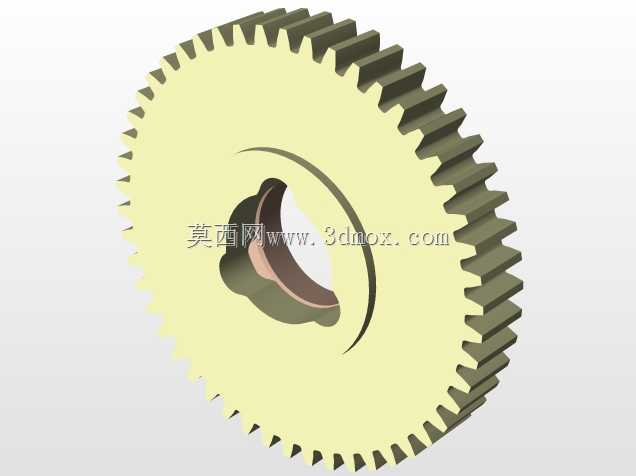

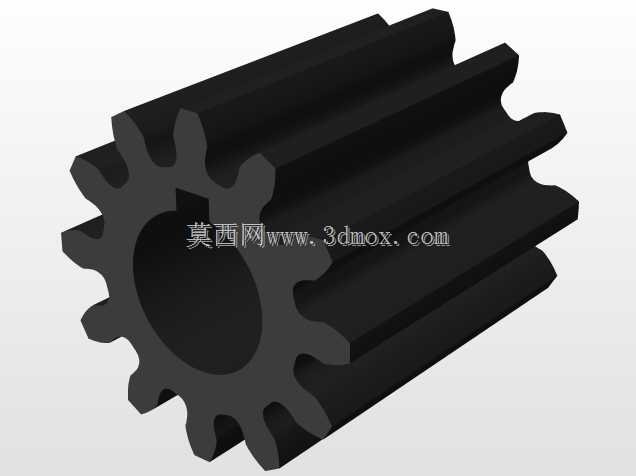

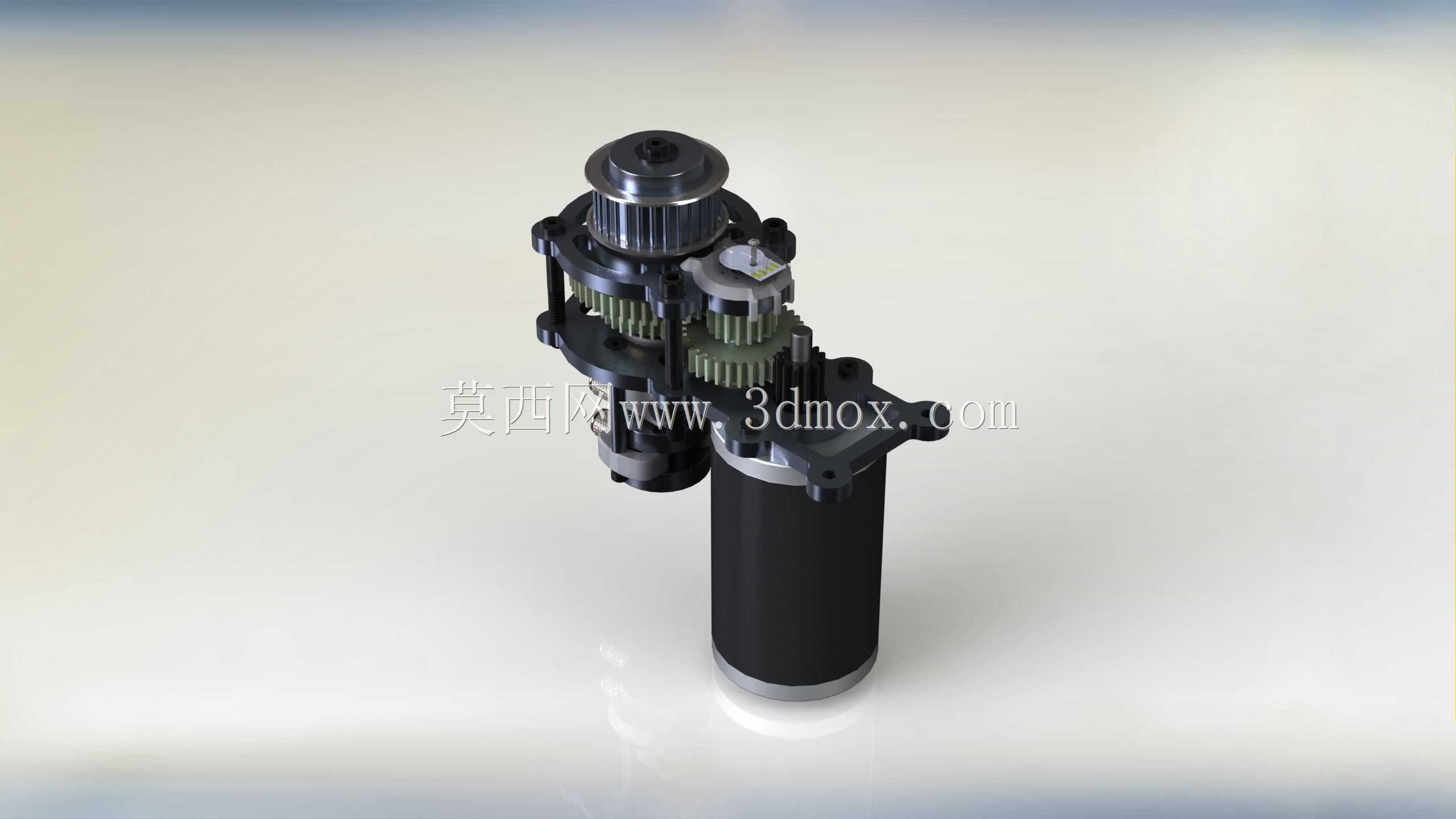

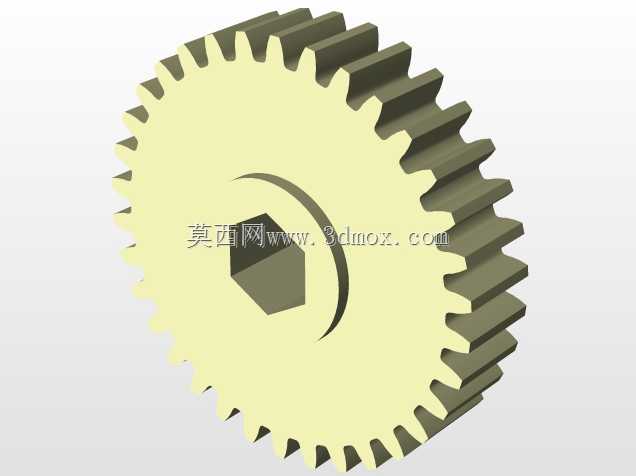

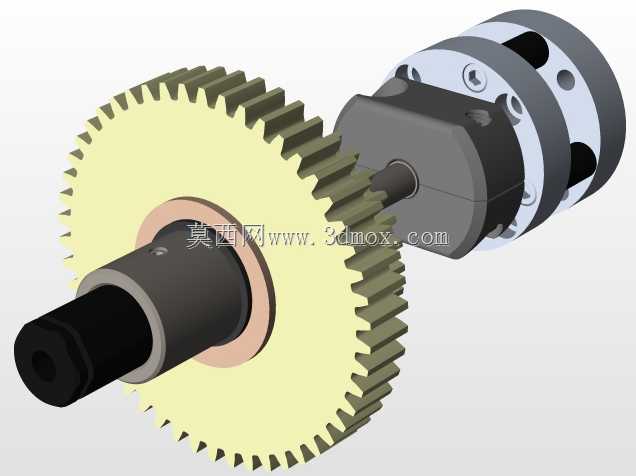

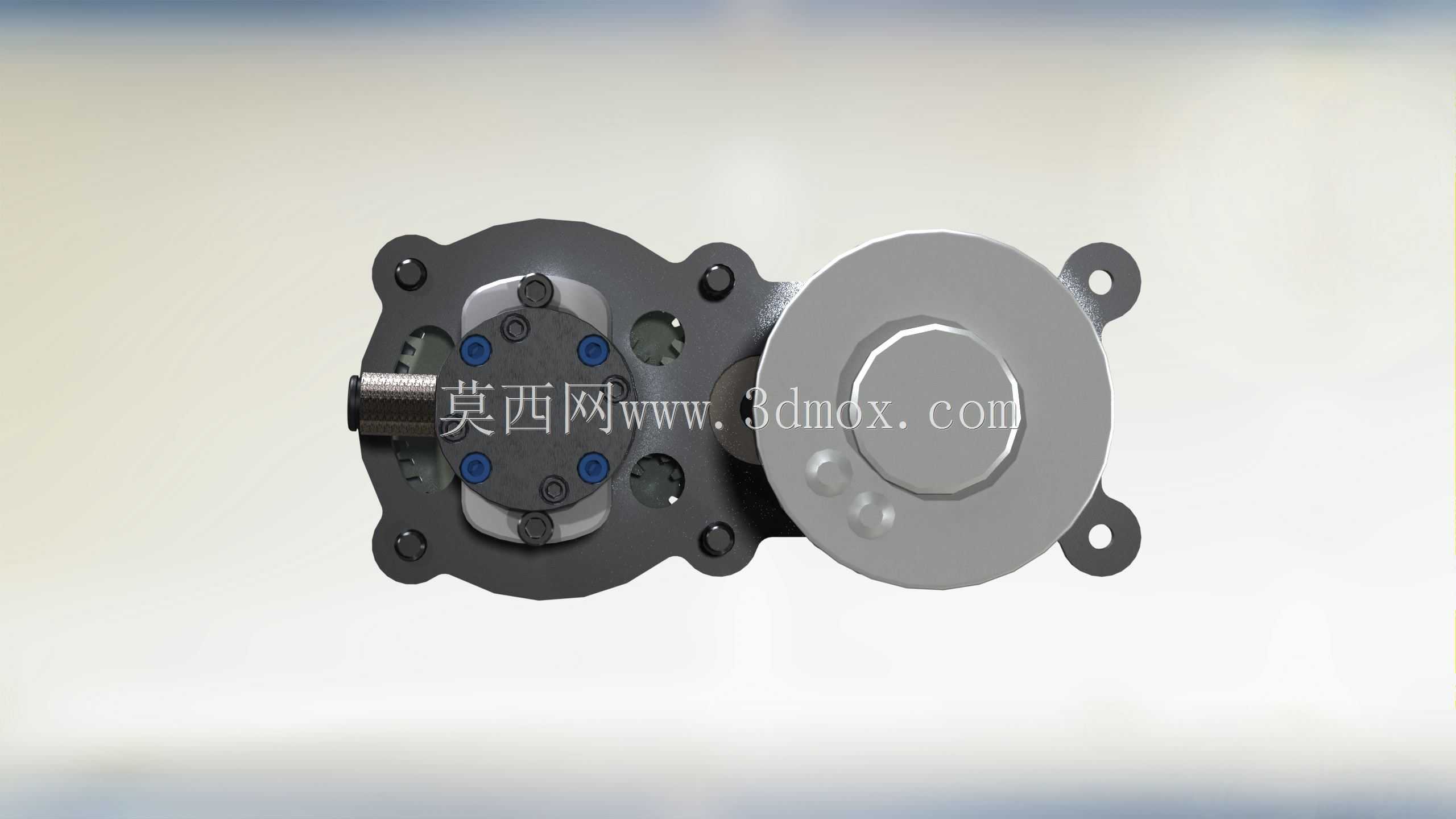

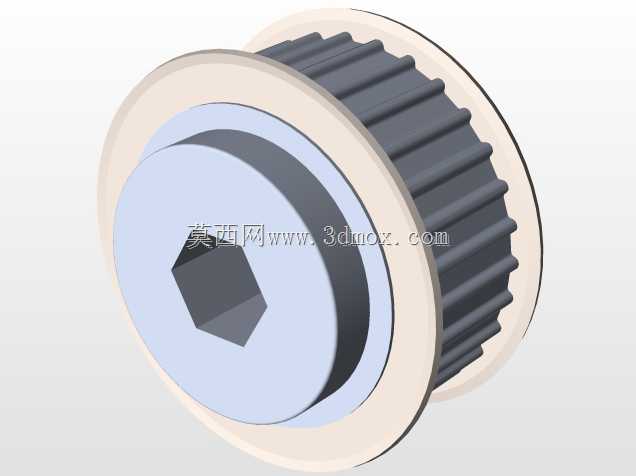

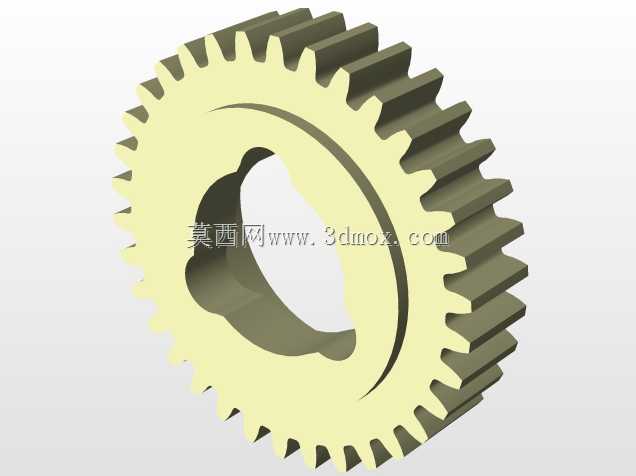

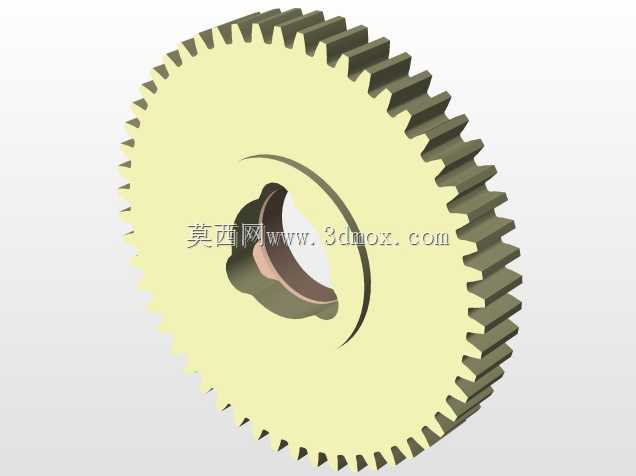

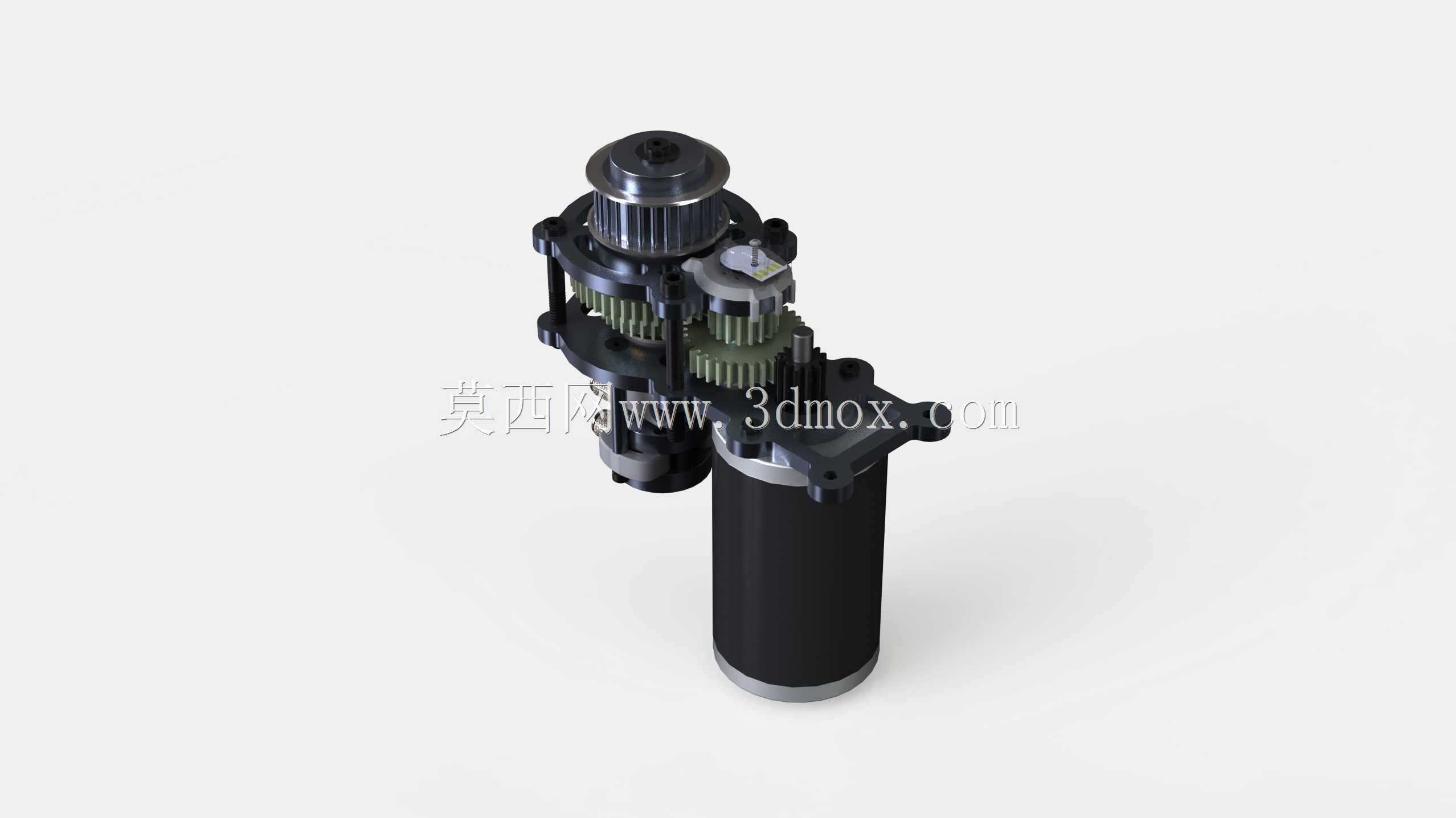

这款单球变速传动装置，核心面向FRC青少年机器人竞赛的移动机器人动力传输场景设计，可适配竞赛机器人的多工况行驶需求，在机器人冲刺、越障、精准对位等不同作业状态下，通过换挡切换传动比，匹配驱动电机的最优输出区间，兼顾高速行进的效率与低速重载的扭矩输出能力。装置设定的2.78倍传动比，经过多轮竞赛场景的实测试验，能够平衡常规赛场直行冲刺的速度需求，以及攀爬斜坡、推动对抗目标时的扭矩储备，避免电机因负载波动出现堵转烧损的问题，同时减少动力传输过程中的损耗，提升电池续航表现。设计过程中，团队优先考虑竞赛场景下的快速拆装与维护需求，换挡执行组件选用成熟的VexPro标准移动组件，搭配气动活塞作为换挡执行元件，相比传统的舵机换挡结构，气动换挡的响应速度更快，换挡冲击力更小，能够在机器人行进过程中完成平顺的挡位切换，不会出现打齿、卡滞的问题。针对初代版本暴露的安装维护痛点，这款优化版本重新调整了换挡活塞的安装支架结构，将活塞固定位从装置内侧移至外侧易操作区域，参赛队员在赛场紧急维护时，无需拆解整个传动箱体即可完成活塞的更换与调试；同时重新规划了CIM电机的安装接口位置，将接线端朝向调整为更易操作的外侧角度，大幅降低电机拆装、接线调整的操作难度，缩短赛场故障排查的时间。装置整体采用紧凑的立式布局，驱动电机沿竖直方向布置在装置下部，齿轮传动组、换挡机构集成在中部壳体，顶部设置同步带输出轮，整体安装边界充分考虑FRC机器人的车架安装空间限制，固定孔位采用竞赛通用的孔距标准，可直接适配多数常规竞赛机器人的底盘安装位，无需额外制作转接支架。内部齿轮组采用斜齿与直齿搭配的布局，常啮合齿轮使用斜齿结构降低传动噪音与啮合间隙，换挡结合齿采用直齿结构保证换挡啮合的顺畅度，所有传动轴承位均设计了冗余的支撑结构，能够承受竞赛场景下的冲击载荷，避免激烈对抗中出现轴系变形、齿轮错位的问题。换挡活塞的行程经过精准调校，活塞到位后设置硬限位结构，保证换挡齿套完全啮合，不会出现行进中脱挡的问题，同时活塞的气路接口采用标准快插结构，可直接对接竞赛机器人的常规气动系统，无需额外转接配件。
