无齿轮摩擦式变速传动机构结构设计

该无齿轮变速传动机构可广泛应用于教学演示、小型实验设备传动、低负载精密调速工位等场景，能够在不依靠齿轮啮合的前提下实现连续可变的传动比调节，规避了传统齿轮变速器存在的啮合背隙、换挡冲击、加工精度要求高的问题，尤其适合需要平滑调速、低噪音运行的轻载传动场合，也可作为机械原理教学的具象演示载体，直观展示摩擦传动与空间铰接传动的运动逻辑。

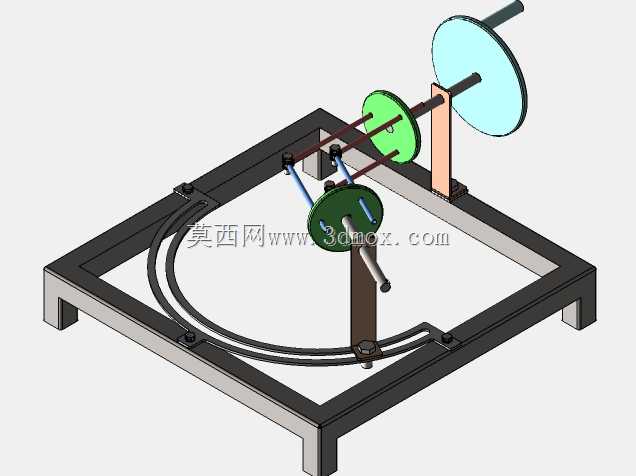

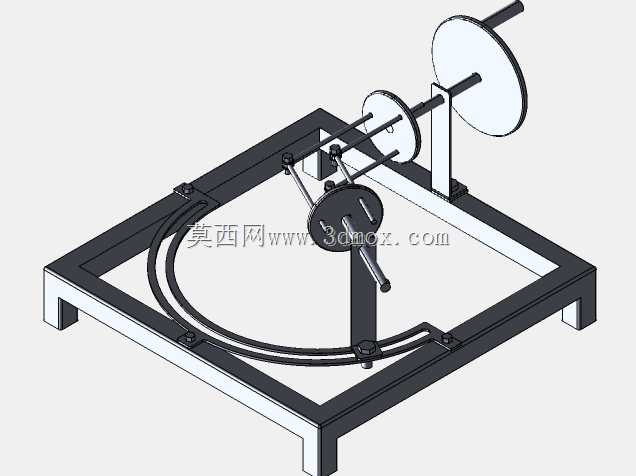

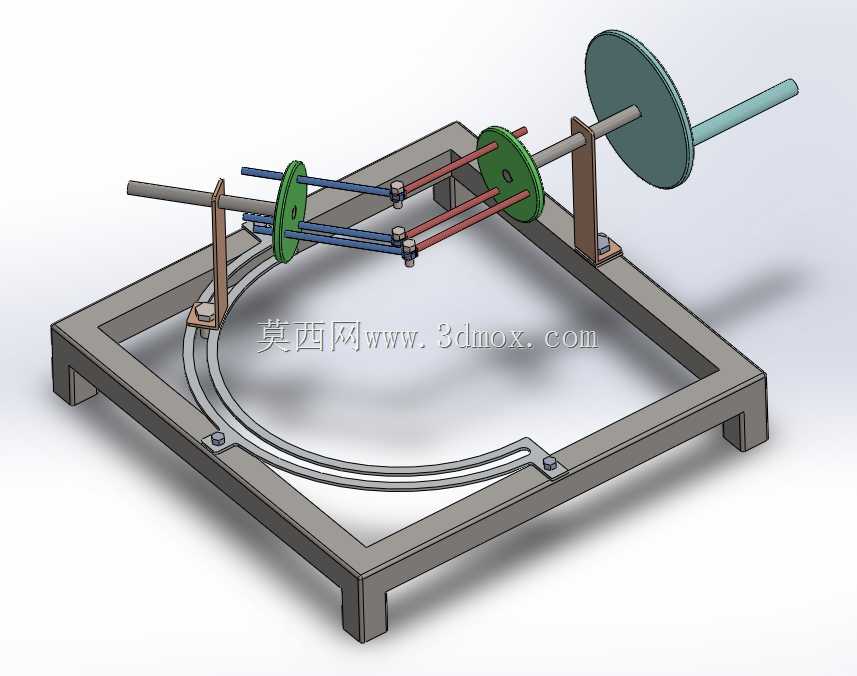

从实际用途来看，该机构依靠摩擦轮与可摆动调节的传动臂组件实现动力传递，输入端的动力通过平行布置的传动杆传递至中间摩擦轮组，再通过摩擦接触将动力传导至输出端圆盘，通过调整弧形导轨上的铰接支座位置，能够改变传动臂的空间角度，进而改变摩擦轮的接触传动半径，实现输出转速的连续无级调节，整个传动过程无轮齿啮合冲击，运行噪音低，调速过程平滑无顿挫，可满足小扭矩工况下的无级变速需求。

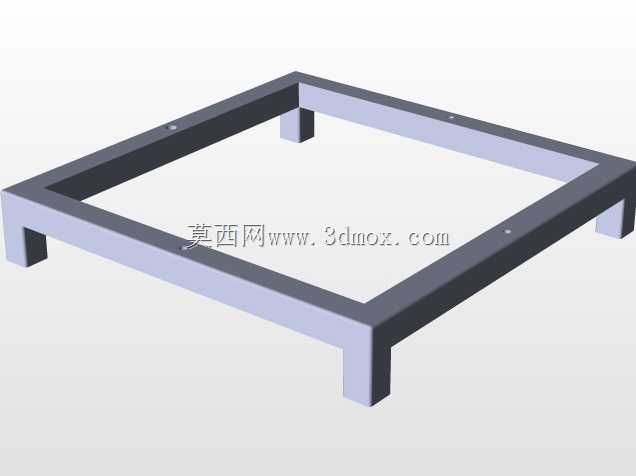

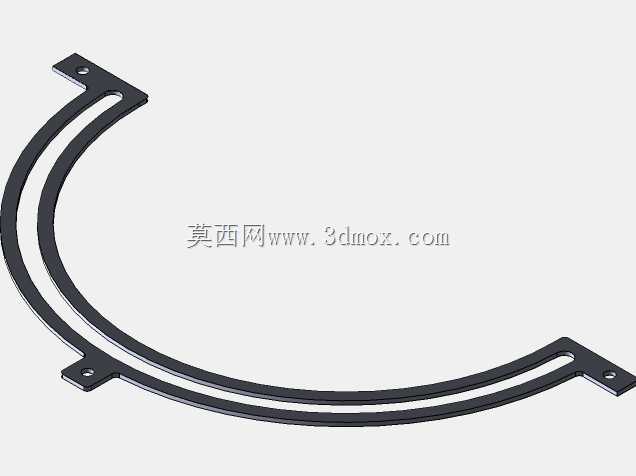

在功能特性上，该机构采用框架式底座作为承载基础，所有传动组件均安装在框架上方，底座预留了标准安装孔位，可直接固定在工作台或设备机架上；弧形导轨作为角度调节的导向部件，其曲率经过精准计算，能够保证传动臂摆动过程中摩擦轮始终保持合适的接触压力，避免传动打滑或压力过大造成的部件磨损；传动臂两端采用铰接结构，可自适应补偿安装与调节过程中的位置偏差，保证摩擦轮的接触贴合度；输出端采用长轴设计，可根据实际安装需求外接带轮、联轴器等传动部件，拓展应用场景。

设计思路上，该机构摒弃了传统齿轮变速的啮合传动逻辑，采用摩擦传动结合空间铰接调节的方案，整体结构采用模块化设计，底座、导轨支架、传动臂、摩擦轮、输入输出轴均可独立拆装，便于后期维护与部件更换；框架式底座采用方管焊接结构，在保证整体刚性的前提下尽可能降低整体重量，支架部分采用立式支撑板结构，直接通过螺栓固定在底座上，安装定位简单；弧形导轨采用内嵌式安装方式，调节滑块与导轨配合顺畅，锁紧后可保持固定的传动比，不会在运行过程中出现位置偏移。

从安装边界来看，该机构整体为矩形框架底座，安装时需预留足够的上方操作空间用于调节传动比，输入轴与输出轴呈平行布置，轴端预留的装夹长度可适配常规的联轴器安装尺寸，整体外轮廓无突出的尖锐部件，安装时只需保证底座水平固定，即可保证传动过程中各摩擦轮的接触压力均匀，避免出现偏磨导致的传动效率下降。
