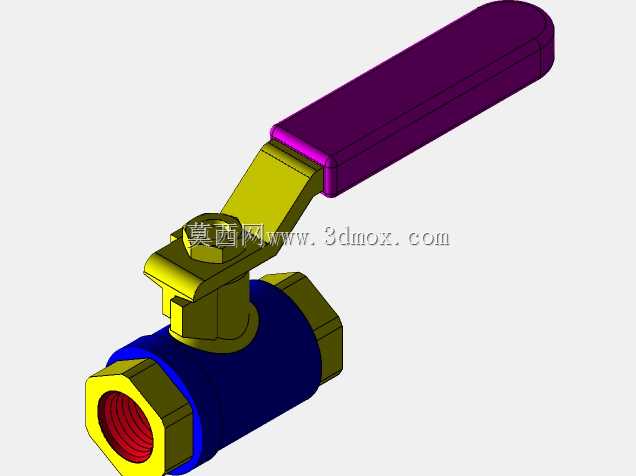

1/4NPT内螺纹杠杆手柄式球阀结构设计

这款带杠杆手柄的内螺纹球阀，主要面向小型工业管路、实验室气路、民用给排水及小型液压系统的流体控制场景，可适配空气、惰性气体、油品、蒸汽、常温清水等多种介质的通断控制需求，是小通径管路系统中实现快速启闭操作的核心控制元件。在实际应用场景中，这类小通径球阀常被布置在设备终端支路、仪表配套管路、小型气动系统回路中，凭借紧凑的结构体积，可在狭窄的安装空间内完成布置，无需预留过大的操作与维护空间，适配多数小流量管路的安装需求。从产品功能特性来看，该球阀采用杠杆式长手柄设计，操作时可借助杠杆力臂降低启闭扭矩，操作人员无需借助额外工具，仅通过手动扳动手柄即可完成90度旋转启闭，手柄的位置可直观反馈阀门的通断状态，当手柄与管路轴向平行时阀门处于全开状态，垂直时为全关状态，可有效避免现场操作的误判问题。阀门两端采用1/4规格NPT内螺纹连接形式，NPT螺纹作为通用的密封管螺纹，无需额外加装密封垫片即可依靠螺纹配合的锥度实现密封，安装时仅需按照标准拧紧力矩操作即可达到可靠的密封效果，适配多数同规格外螺纹的管路接头，安装便捷性较强。在产品设计思路上，整体采用全黄铜作为主体材质，黄铜具备优异的切削加工性能与耐腐蚀性，可适配多数常规工况下的介质腐蚀，同时材质本身的强度可满足额定压力下的结构强度需求；内部密封采用全氟橡胶阀座，全氟橡胶材质可耐受更宽的温度范围与更多类别的化学介质，可在-50°F至400°F的温度区间内保持稳定的密封性能，避免温度波动导致的密封失效问题；流道采用全通径设计，介质流经阀门时的流阻极低，不会产生明显的压力损失，同时可避免介质内杂质在阀腔内部的淤积，降低长期使用后的卡滞风险。从外形尺寸与安装边界来看，该阀门整体结构紧凑，手柄长度经过优化设计，既保证了足够的操作力臂降低操作扭矩，也不会因手柄过长占用过多周边安装空间，阀体两端的螺纹接口同轴度经过严格控制，安装时可直接与管路螺纹对接，无需额外调整角度即可保证手柄处于便于操作的方位；额定工作压力参数经过多工况验证，常温下可承受600psi的工作压力，高温工况下也可保持150psi的承压能力，流量系数满足小通径管路的流量输送需求，同时产品通过多项行业安全认证，可在对安全性能要求较高的民用、工业场景中可靠使用，长期使用过程中无需频繁维护，仅需定期检查手柄操作灵活性与螺纹连接处的密封状态即可保证稳定运行。
