激光蚀刻雕刻用XY运动组件结构

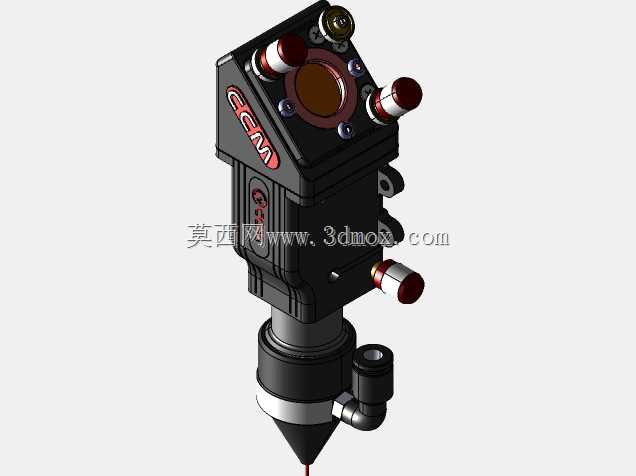

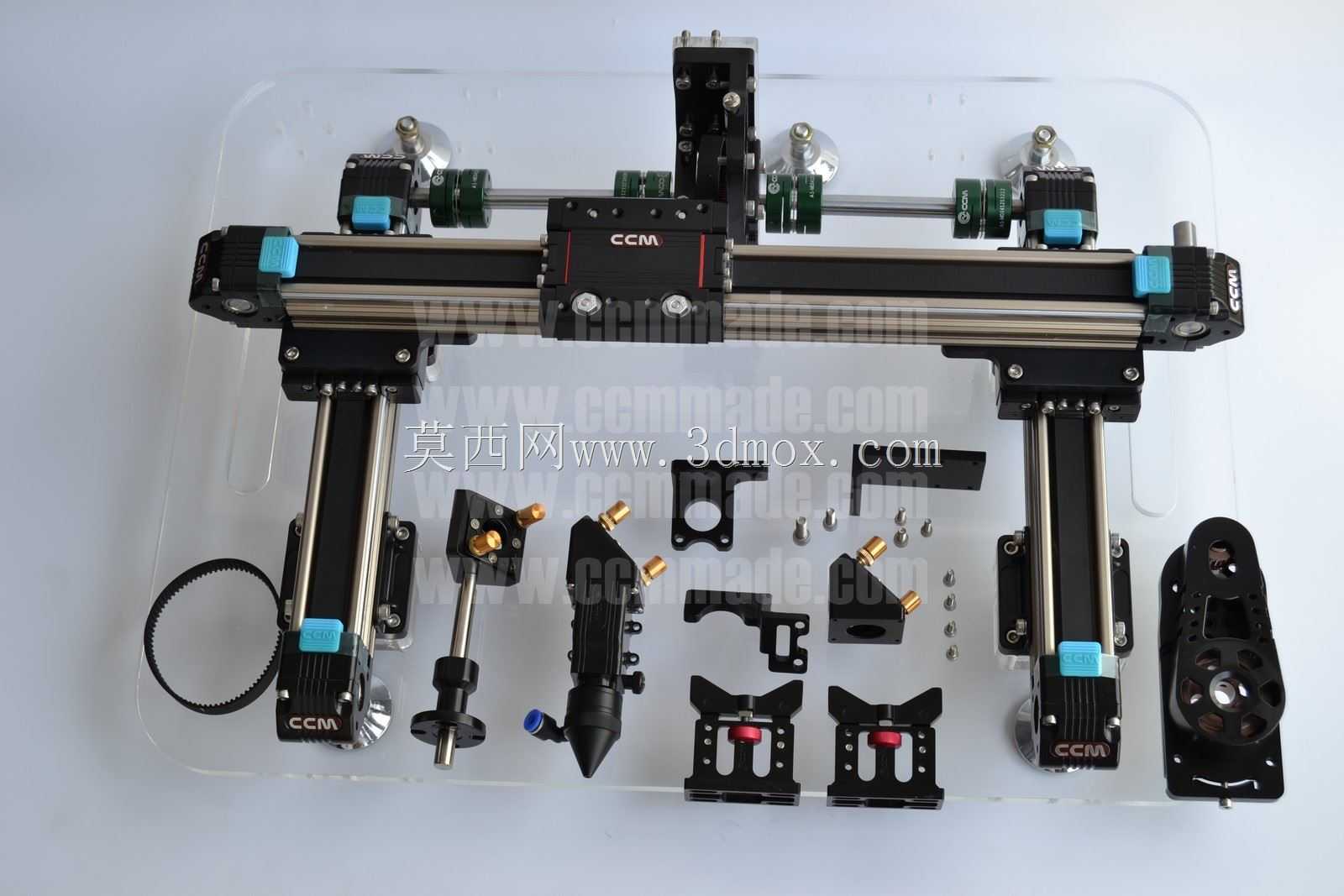

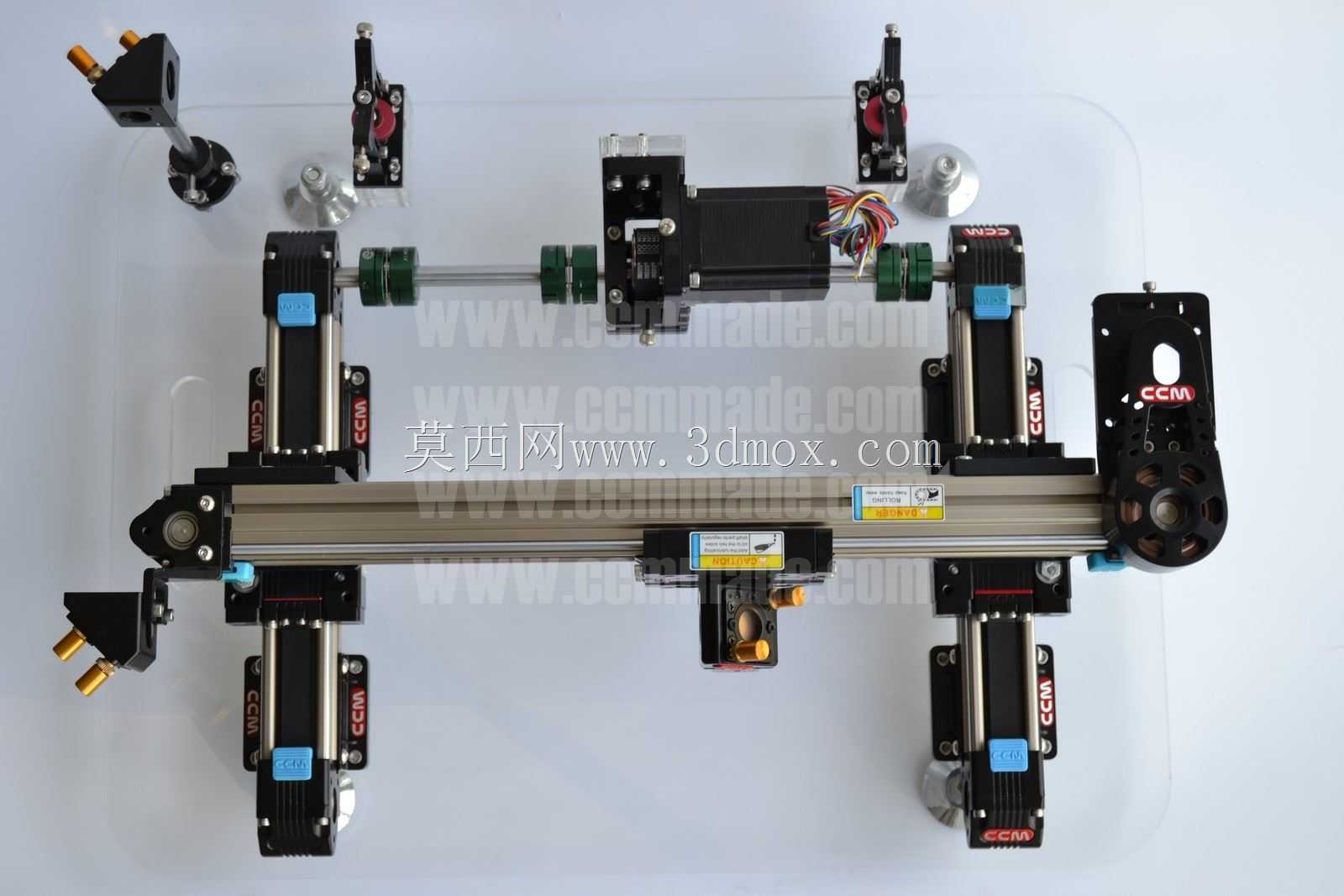

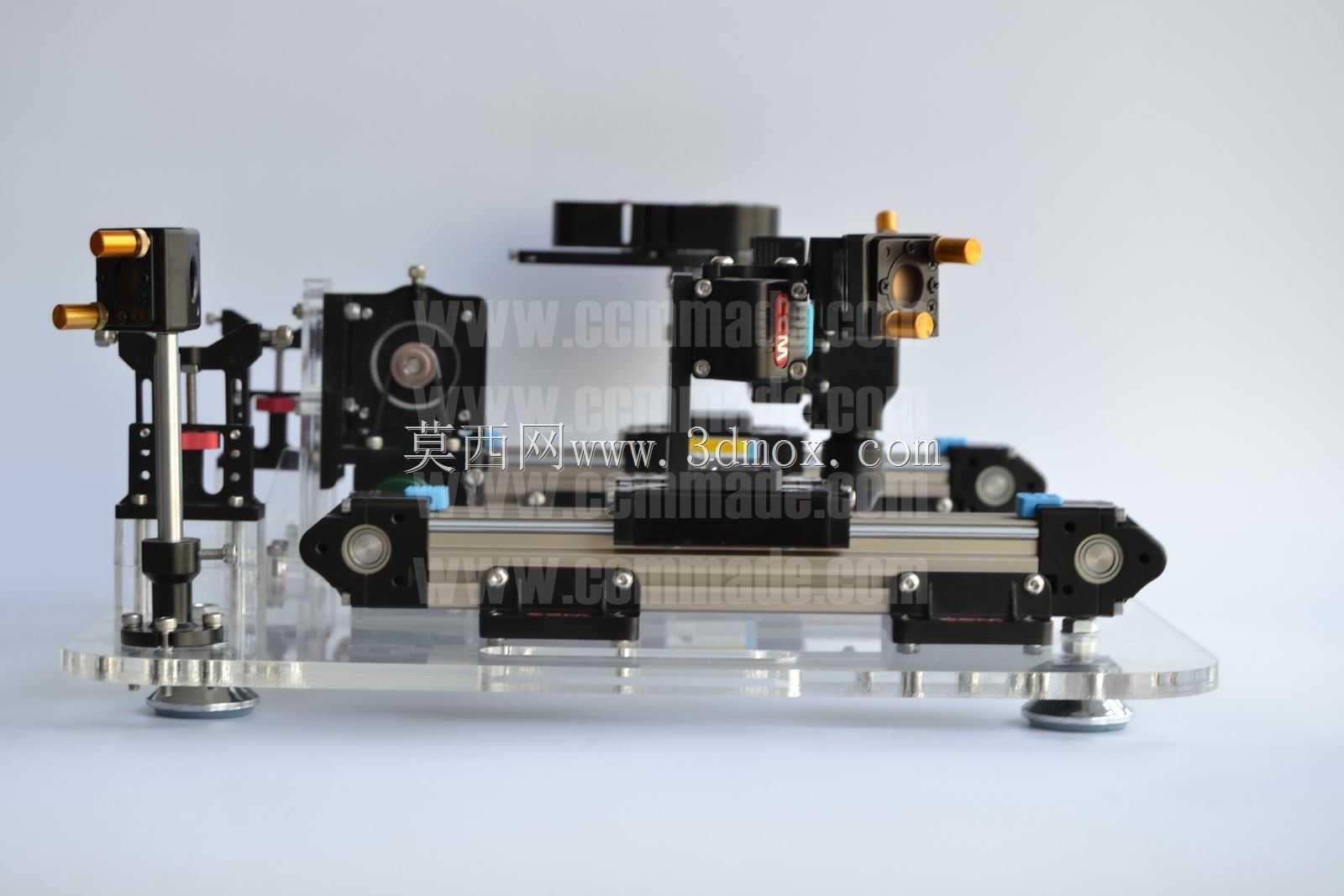

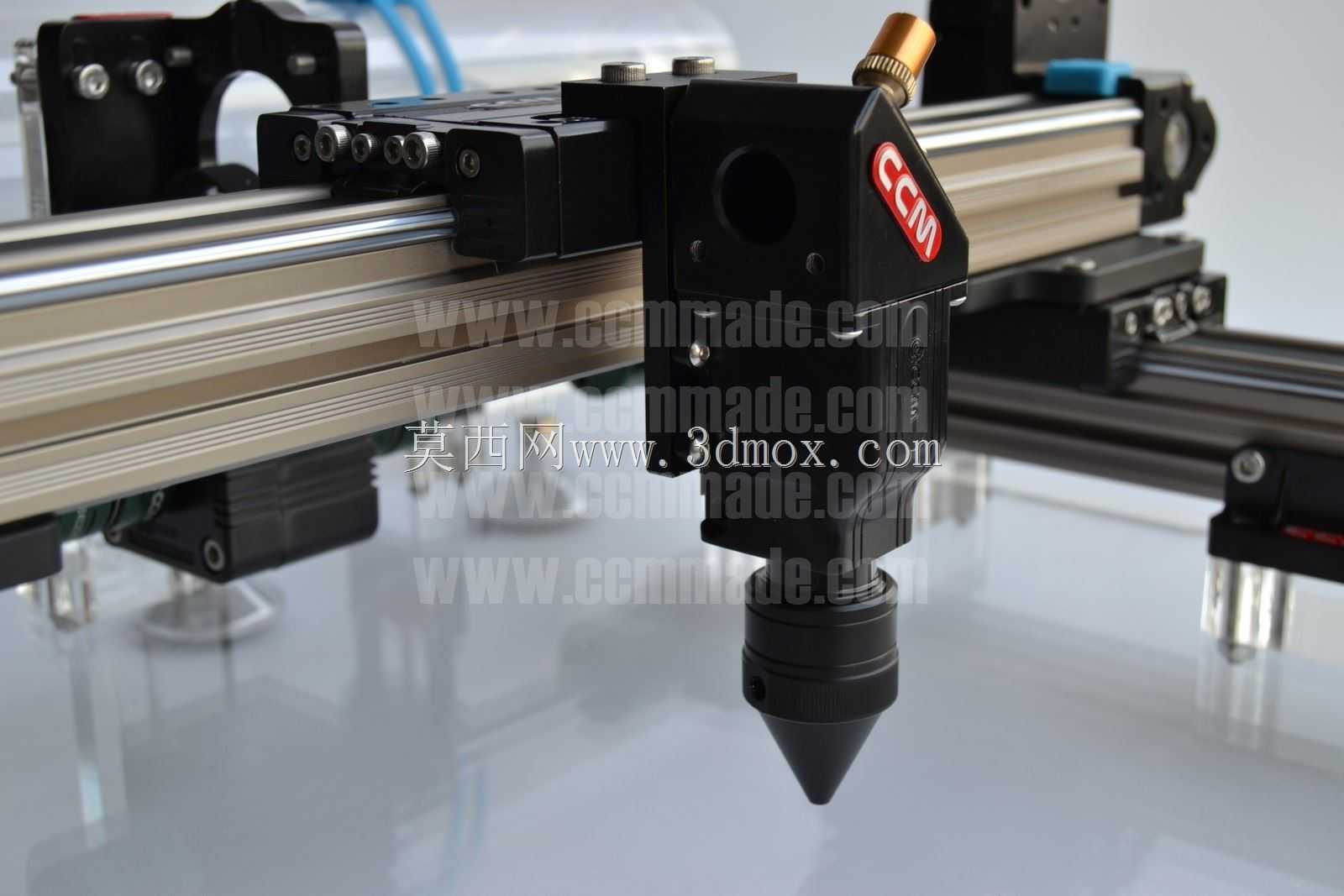

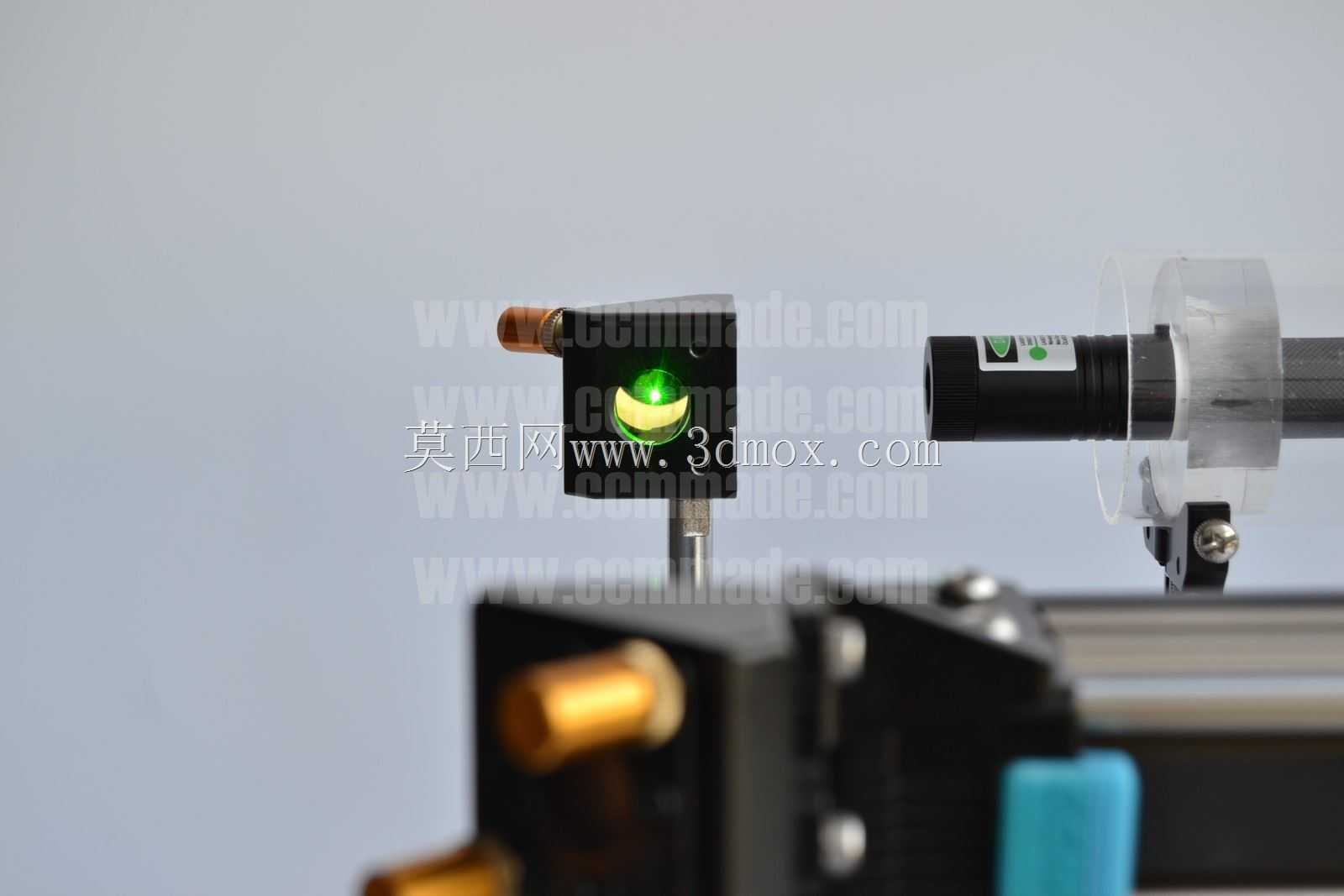

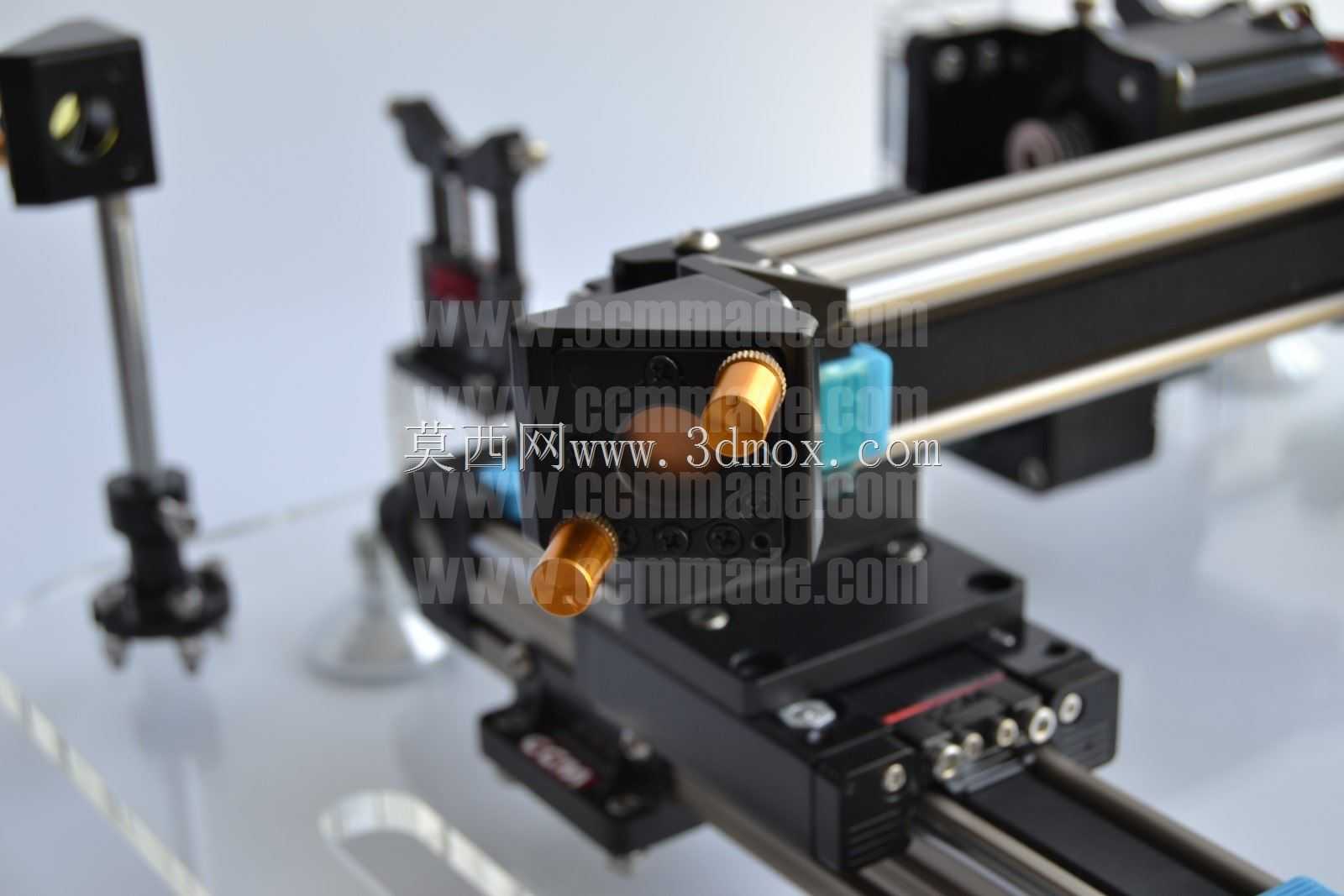

该XY运动组件是专为激光蚀刻、激光雕刻加工场景开发的核心运动执行结构，可搭载二氧化碳激光发生器完成平面二维轨迹的高精度运动输出，广泛应用于非金属材质打标、工艺礼品雕刻、广告板材裁切、电子辅料模切等加工场景，能够在亚克力、皮革、木板、塑胶薄片、纸质材料等常见加工基材上完成复杂图案、文字、精细纹路的连续加工，适配中小幅面的激光加工设备集成需求。整套组件采用十字交叉的双轴叠层布局，横向长轴作为X向运动载体，纵向布置的四个短轴模组构成Y向双侧同步驱动结构，这种对称式的双驱Y轴设计能够大幅降低长行程运动时的横梁抖动问题，提升高速运动下的轨迹精度，避免单端驱动带来的偏转误差。组件的核心导向部件采用方形线性导轨搭配同步带传动结构，导轨滑块与运动载板刚性连接，能够保证运动过程中的直线度与负载稳定性，同步带传动的设计兼顾了高速运动能力与低噪音运行特性，适合激光加工这类需要连续往复运动的作业场景。在设计思路上，整套组件充分考虑了集成安装的便捷性，各轴模组均采用标准化的铝型材本体，端部预留了同步轮安装位与电机转接法兰，可直接适配步进电机的安装固定，无需额外设计转接支架；激光头安装位设置在X轴运动滑台上，预留了标准的安装孔位，可兼容不同功率规格的二氧化碳激光镜头、反射镜座的安装固定，同时在各轴的端部设置了机械限位结构，能够防止运动超程带来的部件碰撞损坏。从安装边界来看，整套组件的横向行程覆盖常规中小幅面加工需求，纵向双侧导轨的间距经过优化，既保证了足够的Y向运动行程，也控制了整体结构的占用宽度，可直接嵌入台式激光雕刻设备的机架内部，底部预留的固定孔位能够快速与设备台面完成锁紧固定，不需要对原有设备结构做大规模改造。组件上集成的反射镜座采用可调角度设计，能够在安装调试阶段快速校准激光光路，保证激光束从发生器到加工头的传输精度，降低光路校准的调试难度；拖链结构的预留位置能够规整收纳电机线缆与气路管路，避免运动过程中管线拉扯磨损，提升长期运行的可靠性。这套结构在实际应用中能够实现稳定的连续往复运动，运动过程中无明显卡顿与反向间隙，可满足高速雕刻作业下的轨迹精度要求，适配不同加工材质的速度参数调整，既可以完成精细文字的浅雕打标，也能够支持厚板材的连续裁切作业，是中小功率二氧化碳激光加工设备的理想运动载体。
