小型台式龙门结构数控雕刻加工设备

这款小型龙门式数控加工设备，主要面向广告标识制作、小型木工工艺加工、软金属板材精雕、装饰板材裁切等轻量化加工场景，可适配亚克力、密度板、双色板、薄铝板、PVC板等多种常见加工材质，能够完成平面雕刻、轮廓切割、浅槽铣削、图案打点等常规加工作业，适合个体加工门店、小型工坊、创客空间以及职业院校实训教学使用，相比大型工业级加工设备，它的占地空间更小，部署灵活，不需要专门做厚重的设备地基，普通平整的硬质地面即可放置使用。

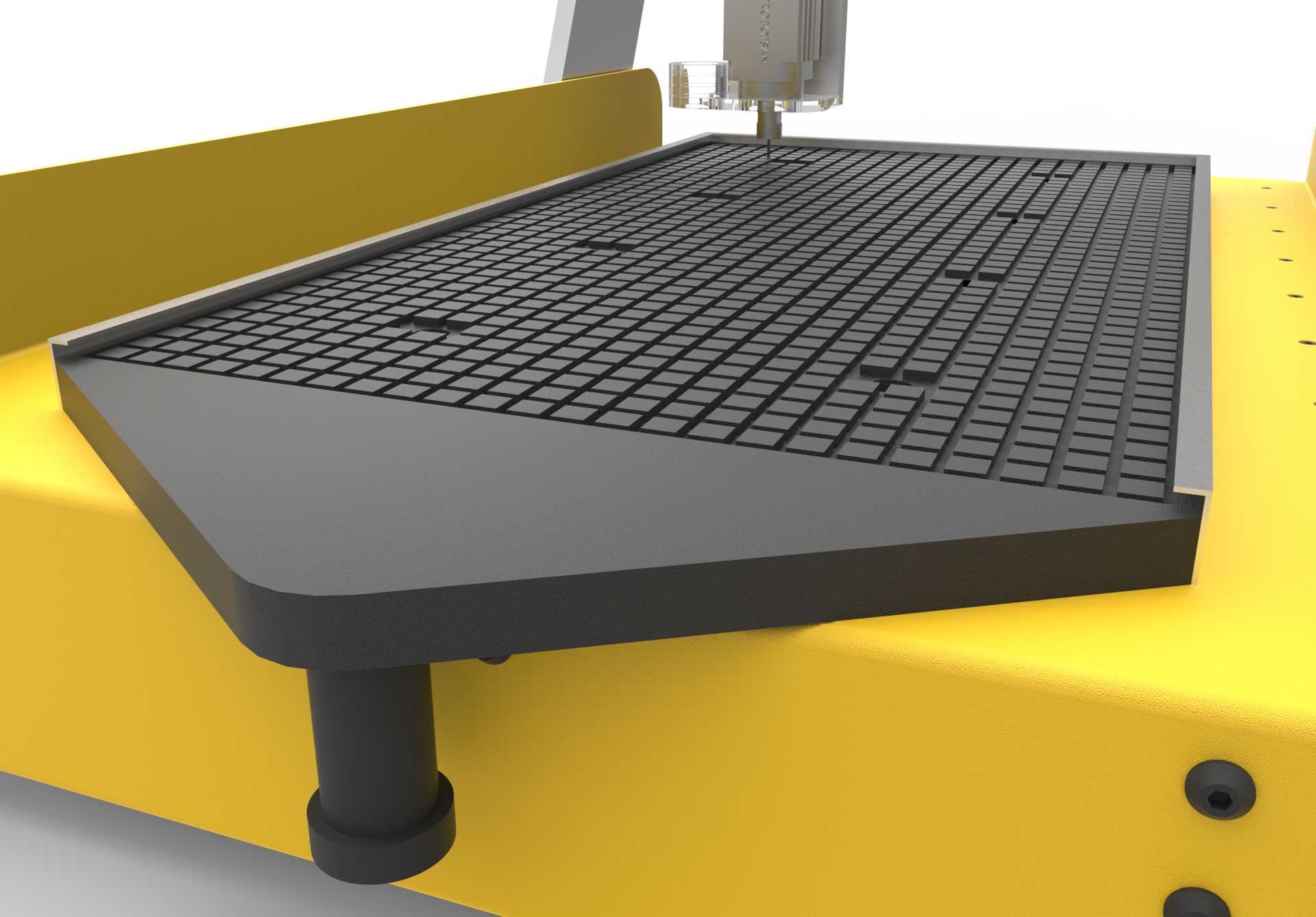

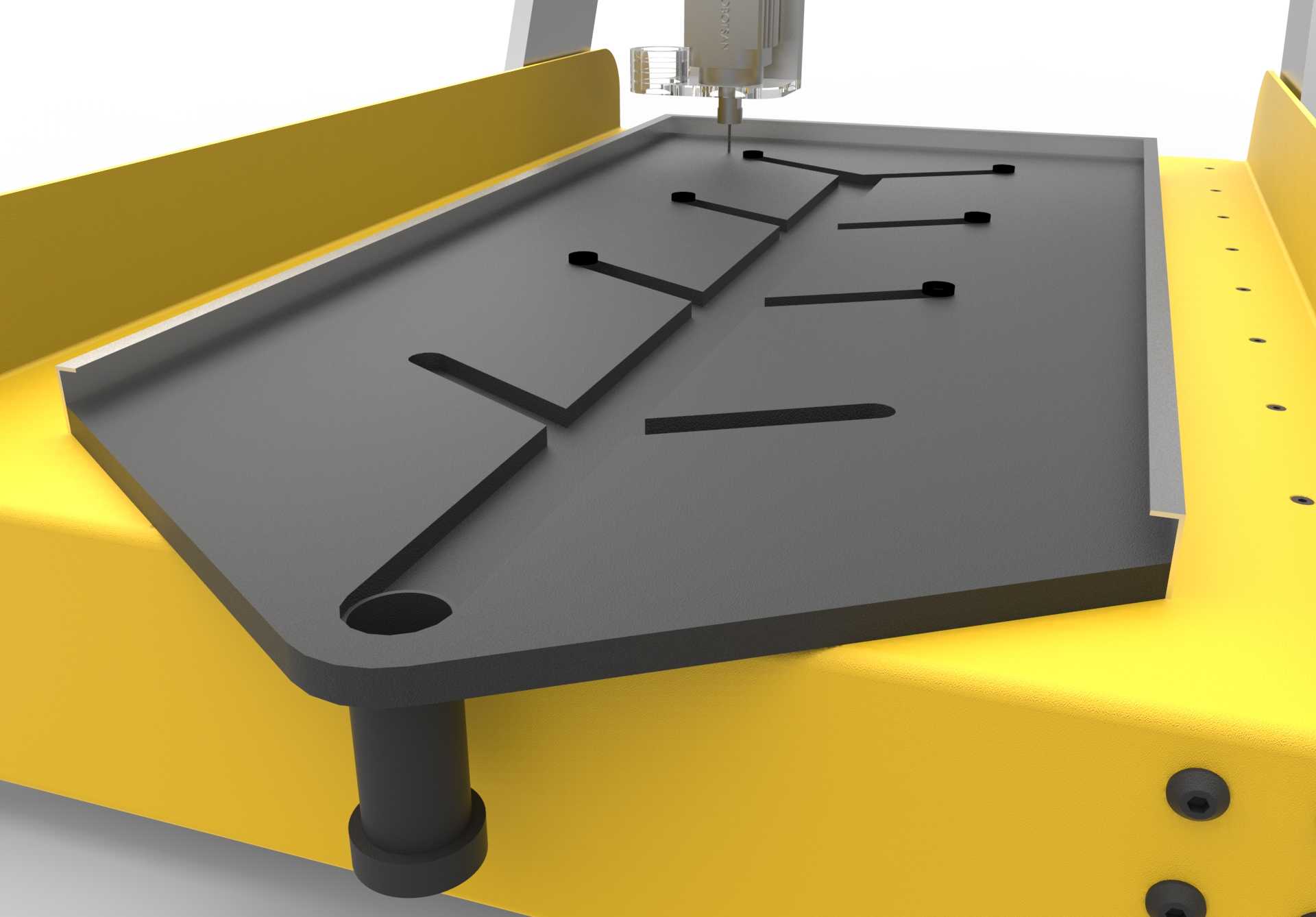

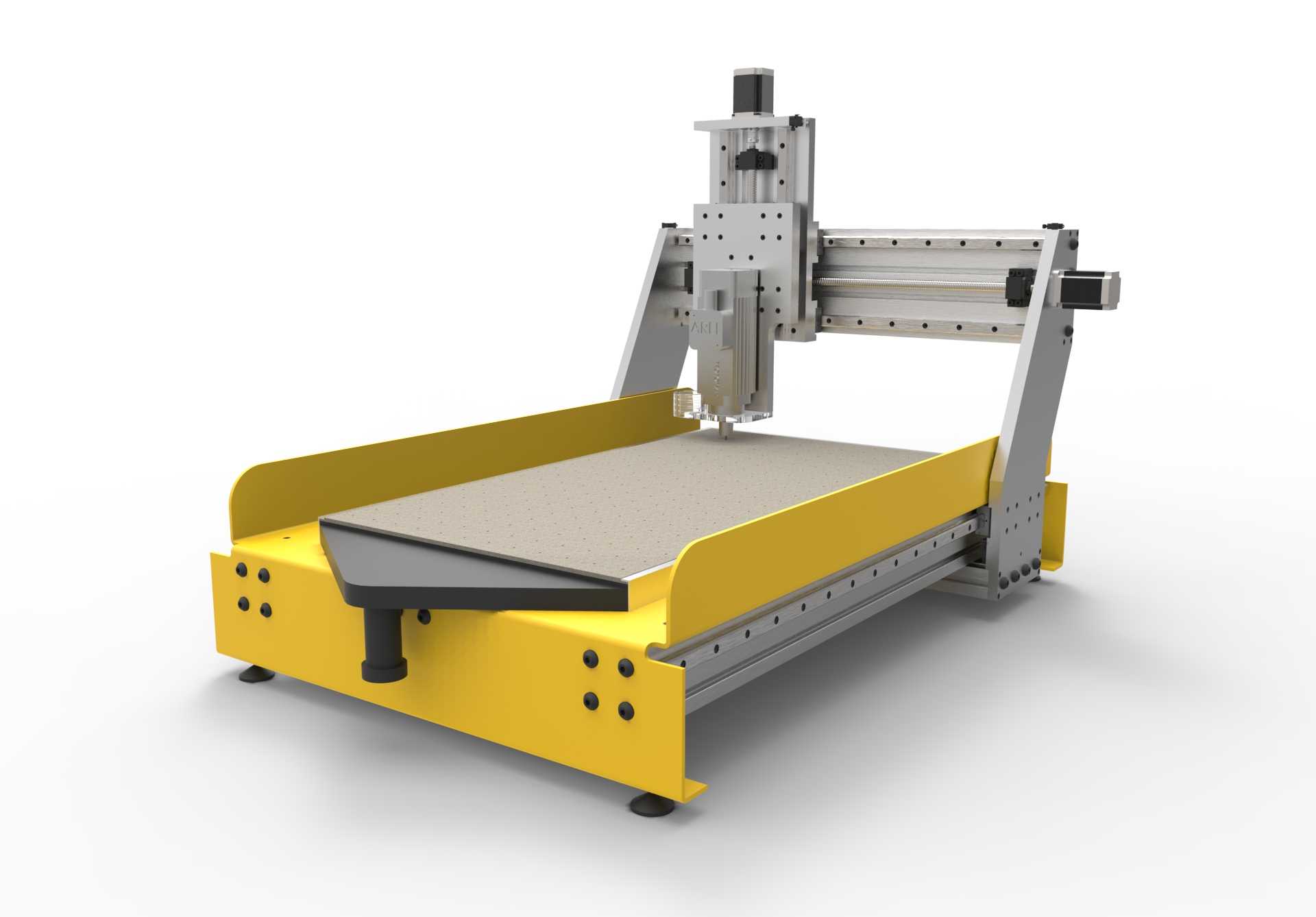

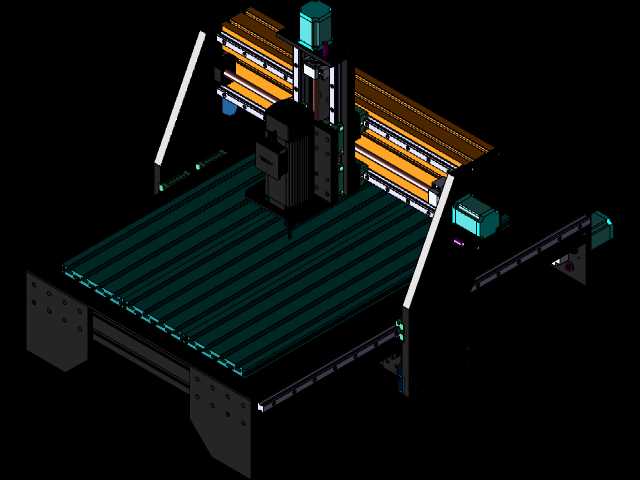

在功能特性上，设备采用三轴联动的传动架构，三个运动轴均配置滚珠丝杠作为传动部件，配合线性导轨做运动导向，传动间隙小，运动重复定位精度能够满足常规小件加工的精度要求，可稳定输出连贯平滑的加工走刀路径。设备的床身主体采用铝挤压型材搭配钣金件拼接组装，在保证机架整体刚性的同时有效控制了设备自重，既能够抵消加工过程中主轴高速运转产生的振动，避免加工面出现振纹，也方便设备的移位与安装调试。工作台面采用高平整度的硬质铺装材质，能够配合夹具、压块快速固定待加工板材，两侧设置的黄色挡屑护边可阻挡加工过程中飞溅的切屑，避免切屑散落到设备外部污染作业环境，前端延伸的操作托板可临时放置加工工具、待加工小件或者加工参数操作终端，方便操作人员就近完成上下料与参数调整作业。

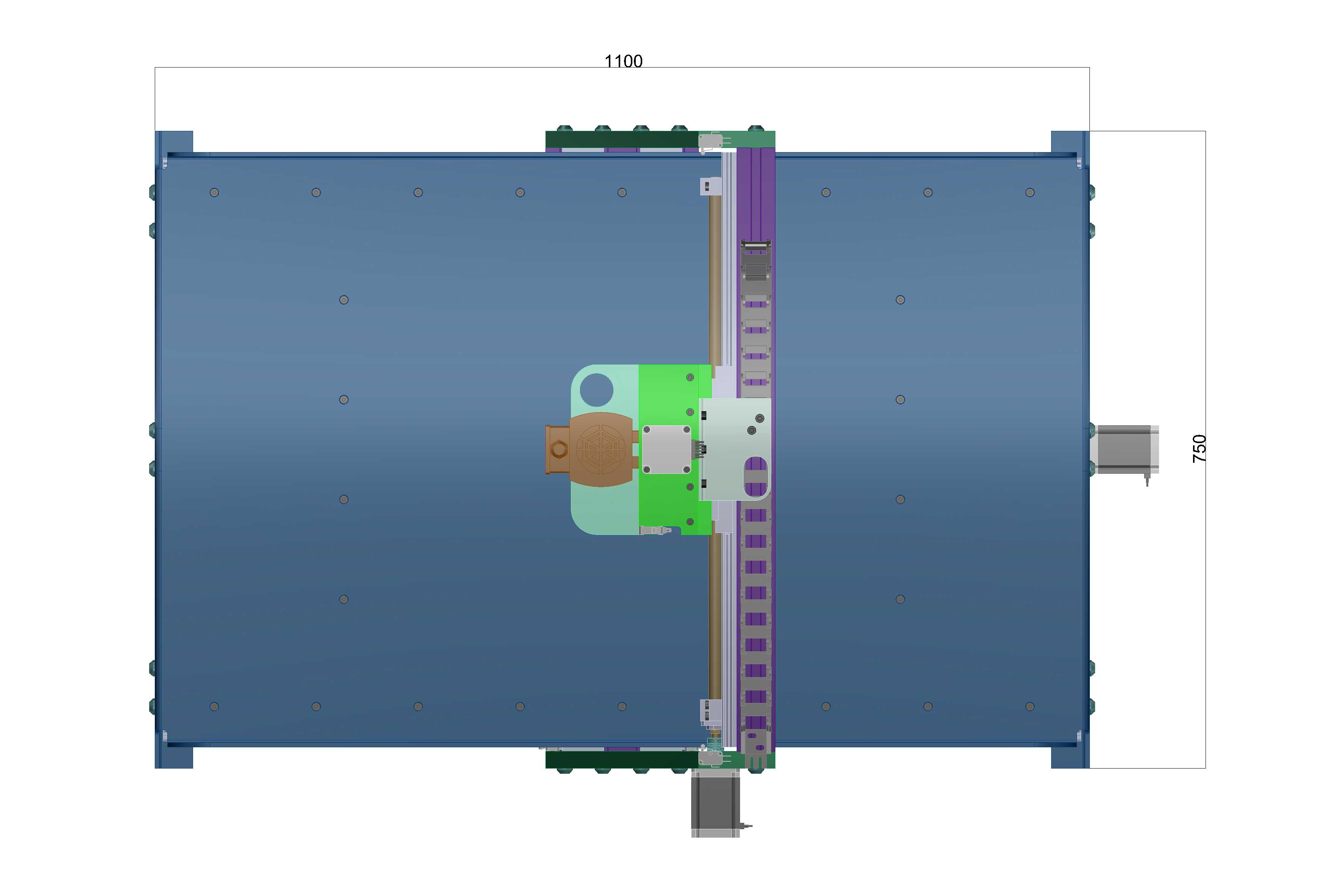

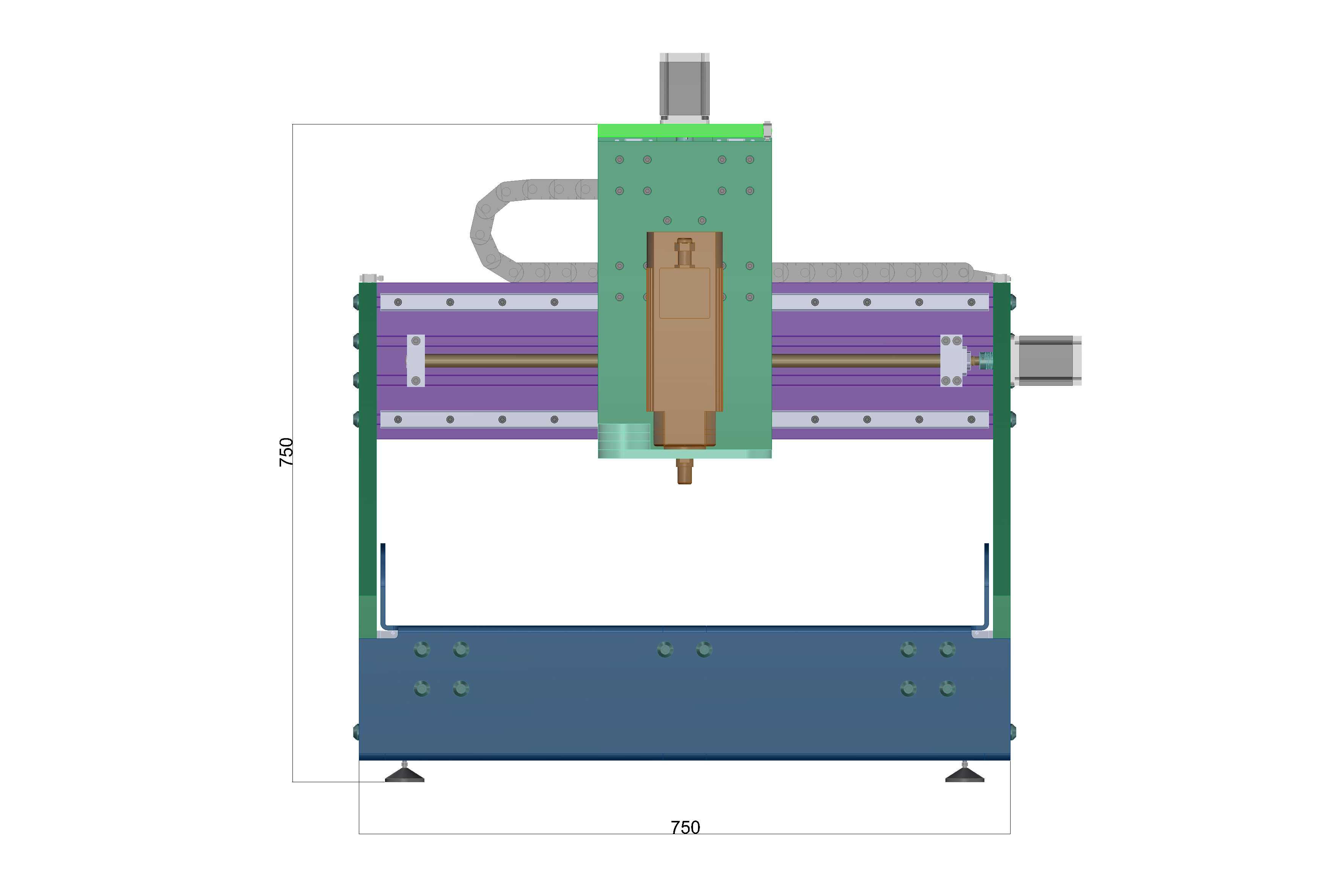

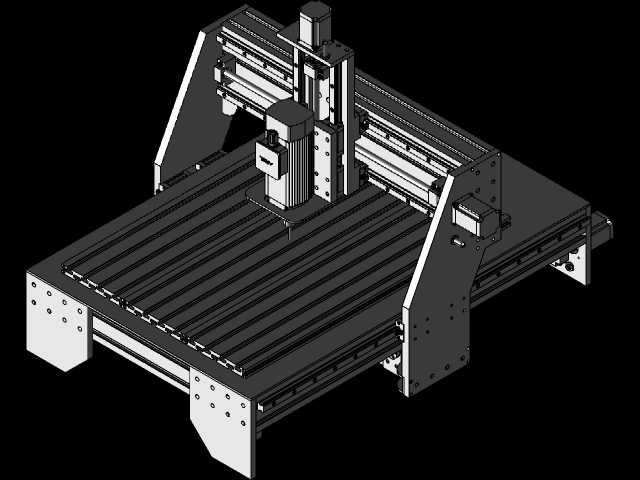

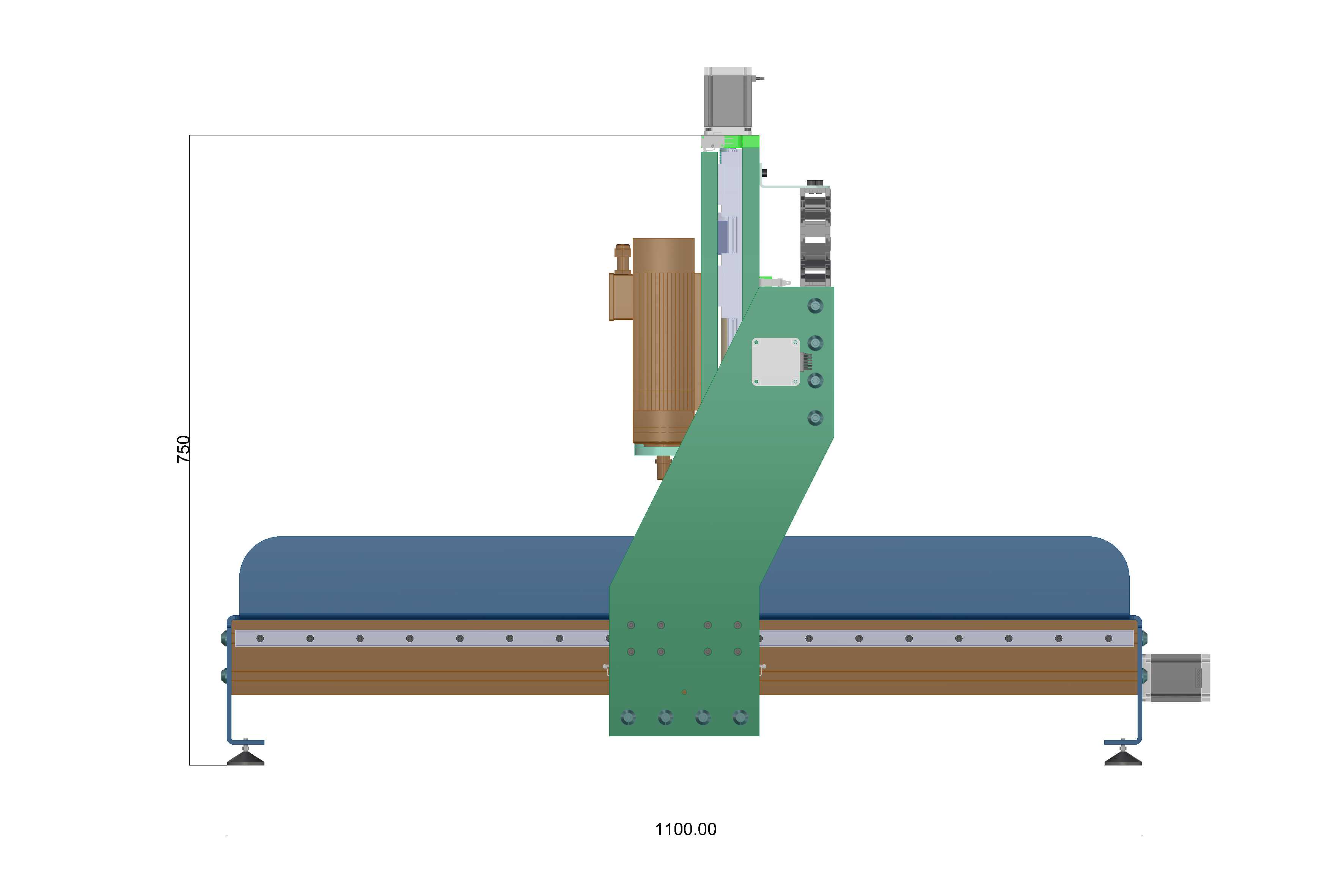

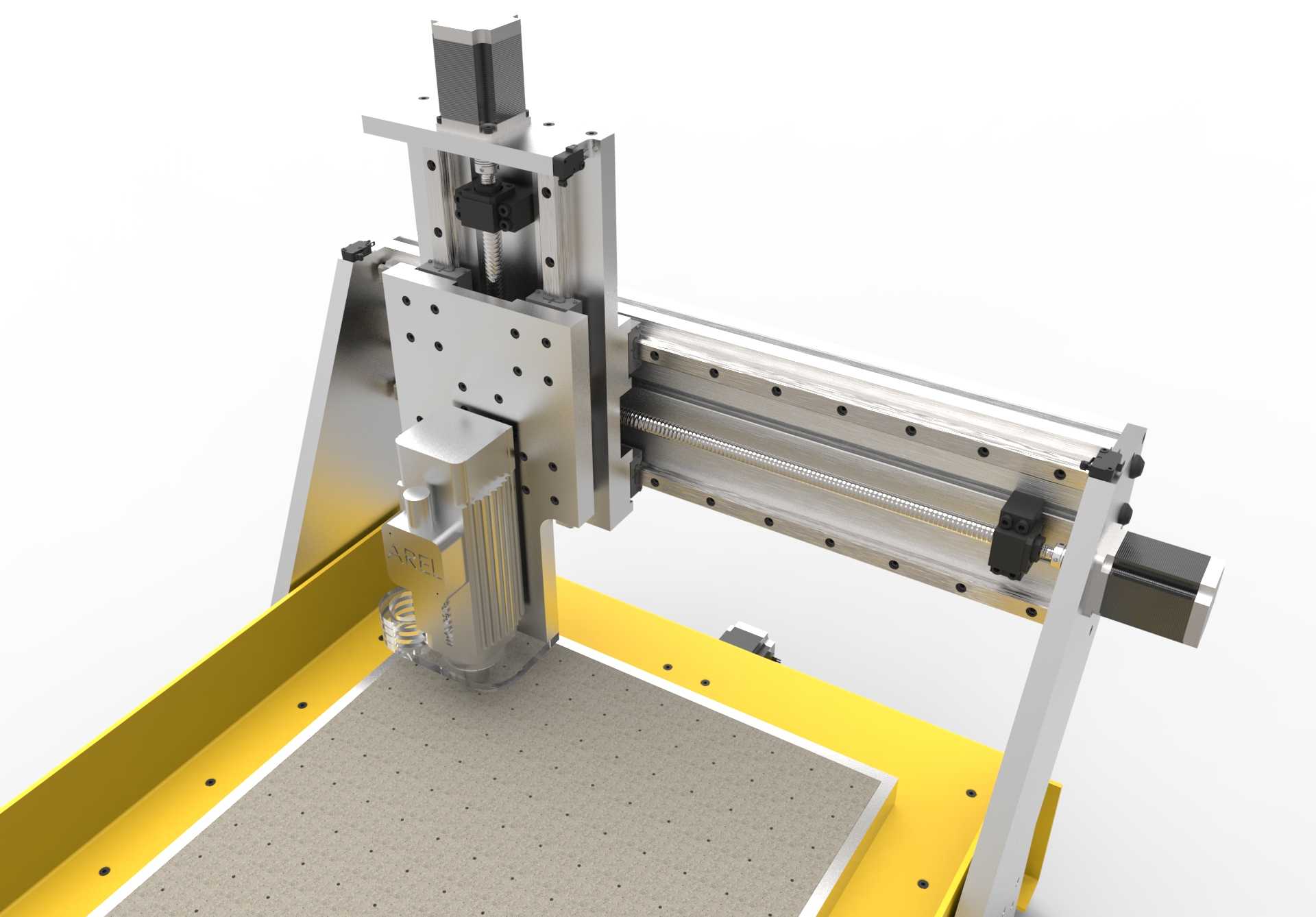

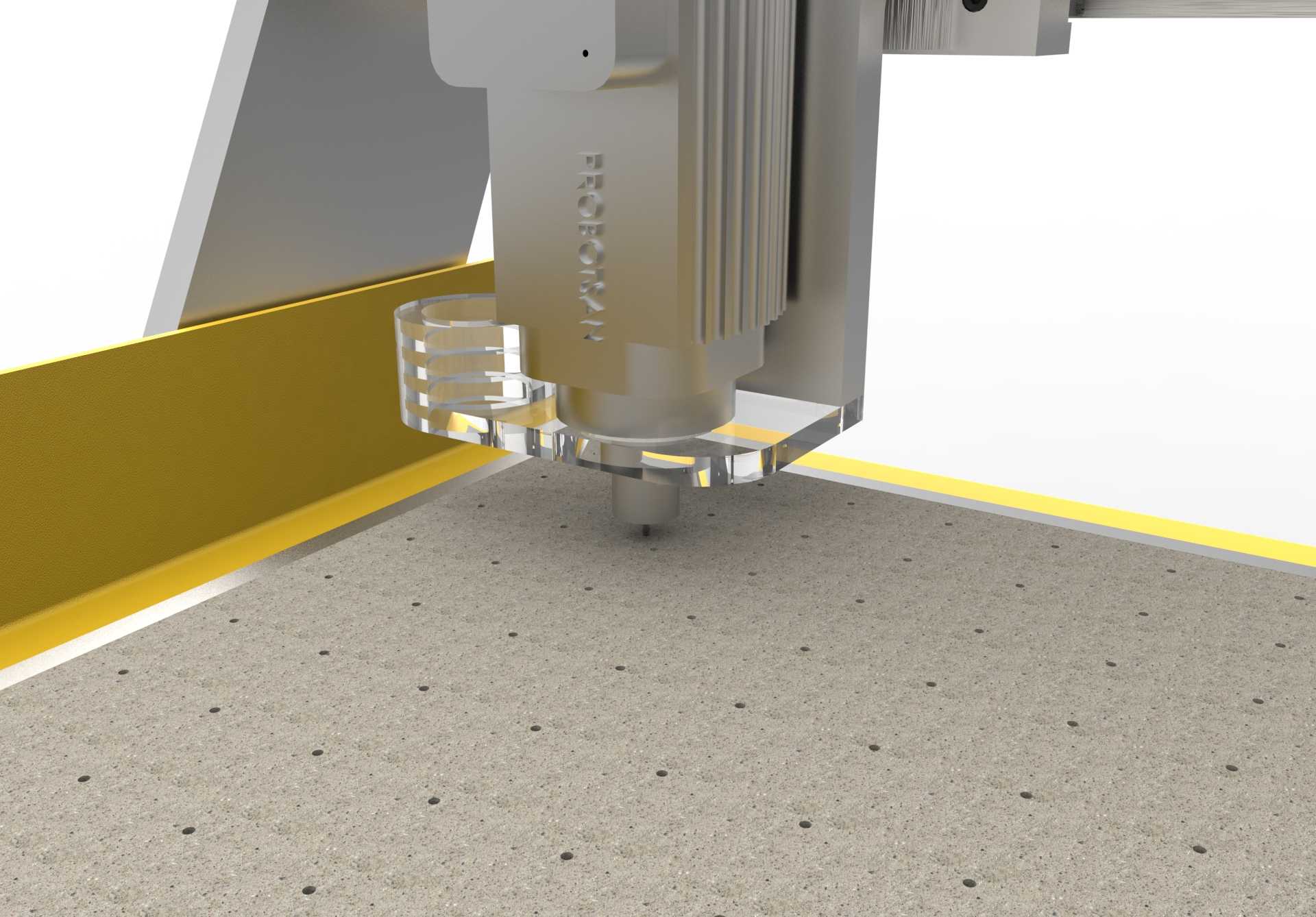

从设计思路来看，这款设备优先平衡了加工性能、设备成本与使用门槛，龙门架采用双侧支撑的结构设计，横梁固定在两侧立式支撑座上，主轴滑座沿横梁做横向运动，龙门整体沿床身两侧导轨做纵向运动，这种架构让设备的受力分布更均匀，长时间运行也不容易出现结构变形。Z轴滑台搭载高速电主轴，可沿垂直方向做升降运动，适配不同厚度的加工板材，也可根据加工需求更换不同规格的刀具，完成不同类型的加工作业。在安装边界上，设备整体外形紧凑，宽度适配常规1.2米以内幅面的板材加工需求，设备底部配置可调式支撑脚，可根据地面平整度调整支撑高度，保证工作台面处于水平状态，设备后侧预留有电气走线与除尘接口的安装位置，可外接配套的吸尘装置，及时抽走加工产生的粉尘与切屑，优化作业环境的同时也能避免切屑堆积到导轨、丝杠的运动副内，延长设备部件的使用寿命。
