手动螺旋式快速夹紧工装夹具结构

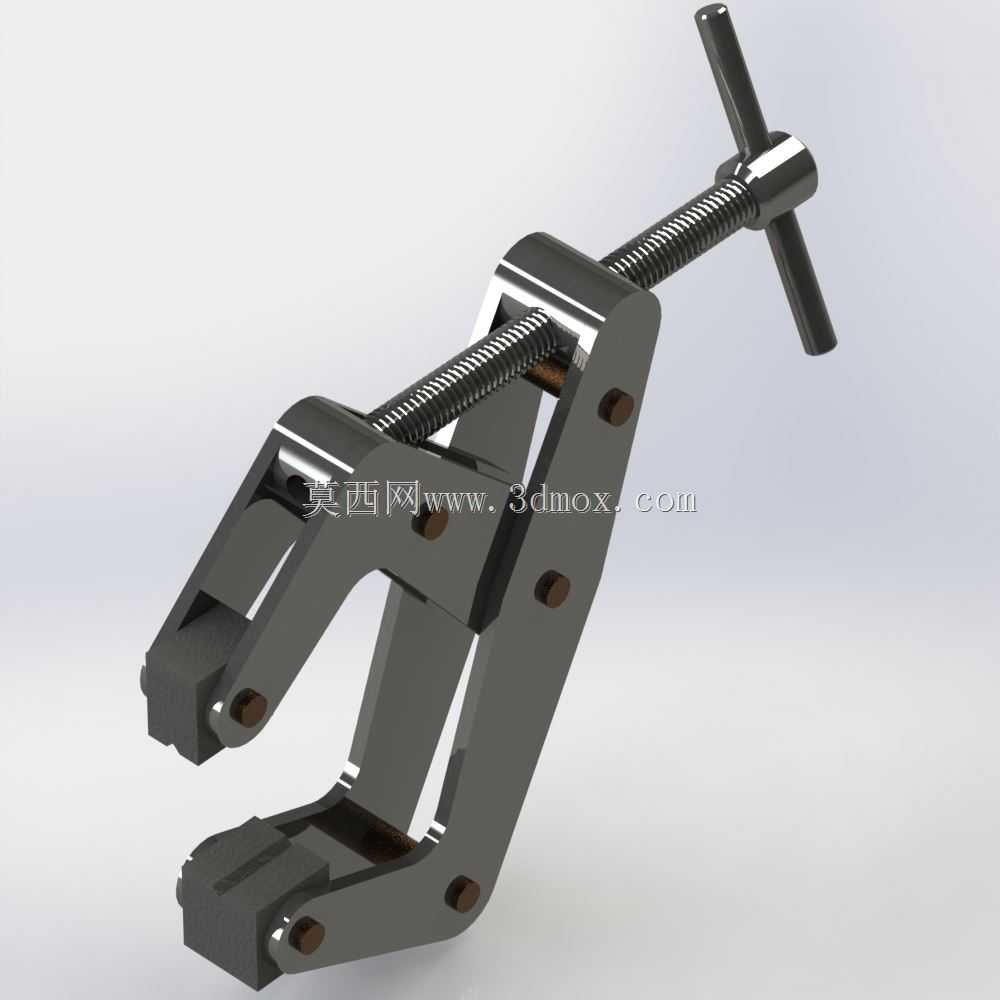

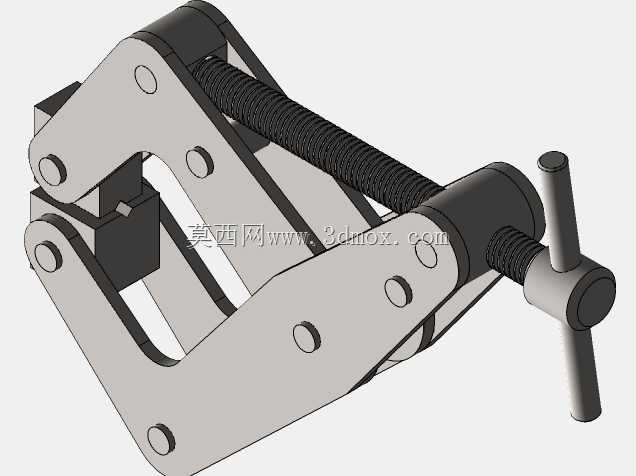

这款手动螺旋夹紧结构是机械加工、装配作业场景中极为常用的工装夹持部件，主要应用于小型工件的铣削、钻孔、打磨工序定位，以及装配环节的工件临时固定，在五金维修、小件焊接、精密零件组装等场景下都能发挥稳定的夹持作用，能够替代传统台虎钳应对空间受限、夹持点位特殊的作业需求，适配工作台面、工装基板等多种安装基面。该夹紧结构采用经典的螺旋增力传动原理，通过顶部T型手柄的旋转运动转化为夹臂的直线夹紧行程，依靠螺纹副的自锁特性保证夹持状态下不会出现松脱，无需额外的锁止结构即可维持稳定的夹紧力，操作时仅需单手转动手柄即可完成夹紧与松脱动作，作业效率远高于传统螺栓压紧结构。整体结构采用对称式铰接夹臂设计，两个夹臂通过中部的铰接销轴实现联动，活动夹头随螺杆推进同步收拢，夹持过程中夹头始终保持平行贴合工件表面，不会出现偏载压伤工件表面的情况，夹头接触面做了防滑纹理处理，针对金属、硬质塑料等不同材质的工件都能提供足够的夹持摩擦力，避免加工过程中工件出现位移。设计阶段充分考虑了手动操作的人机工程特性，T型手柄的力臂长度经过反复校核，既保证普通操作人员无需借助加力杆就能输出足够的夹紧力，又不会因为力臂过长导致操作时与周边工装发生干涉；整体结构的铰接点位都做了耐磨衬套预留设计，长期使用出现磨损后仅需更换衬套即可恢复原有精度，无需整体更换部件，大幅降低了使用维护成本。外形尺寸方面，该夹紧结构整体长度适配常规小型工装的安装空间，闭合状态下的最小夹持间隙可满足薄型工件的装夹需求，最大张开行程能够覆盖多数小型机械零件的夹持尺寸，安装时可通过底座的预留孔位直接固定在工装平台上，也可配合转接支架实现侧装、倒装等特殊安装方式，安装边界不会占用过多的作业台面空间，能够在紧凑的工位布局中灵活布置。夹臂的受力结构经过力学优化，在螺杆最大输出推力的工况下，夹臂的形变控制在极小范围内，不会因为长期大负载使用出现夹臂变形、夹持精度下降的问题，整体金属材质的结构件具备足够的刚性与强度，能够应对车间内复杂的作业环境，耐磕碰、抗油污，日常仅需简单清理即可长期保持顺畅的操作手感。
