四色直插矩形发光二极管结构设计

本次设计的直插矩形发光元件，是电子电路领域应用极为广泛的基础指示类器件，可适配消费电子、工业控制板卡、家电面板、仪器仪表操作台、小型电子玩具等多类场景的状态指示需求，能够在低压直流驱动场景下，通过不同发光色彩传递设备运行、故障预警、功能档位切换等直观视觉信号，无需额外配套复杂的驱动解码电路，仅需搭配适配限流电阻即可稳定工作，是硬件电路设计中最常用的人机交互视觉反馈载体之一。

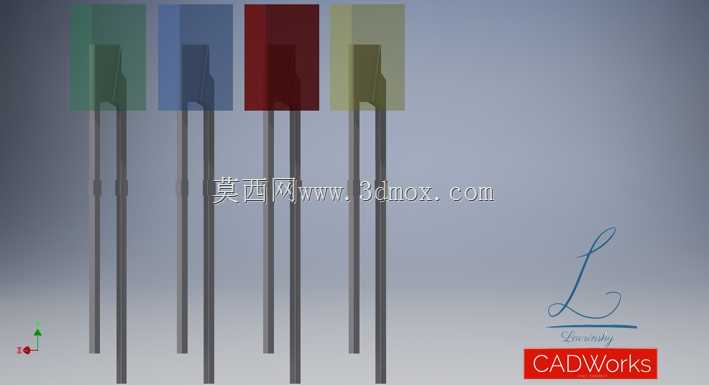

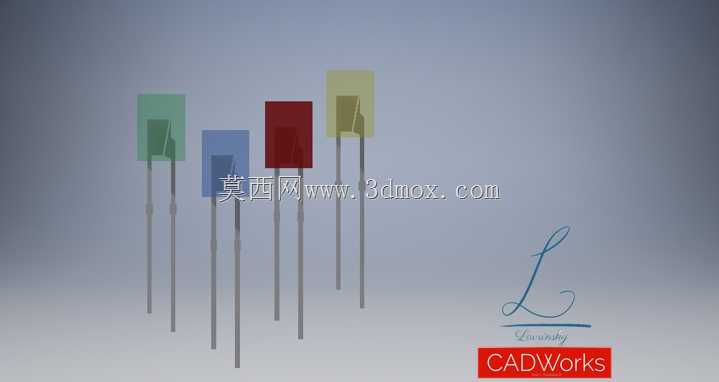

从功能特性来看，该款元件采用标准化直插封装结构，引脚采用导电性与焊接适配性优异的金属基材，可兼容手工焊接、波峰焊等主流线路板组装工艺，引脚间距符合常规通用直插元件的排布规范，能够直接适配市面多数通用PCB板的焊盘设计，无需额外定制特殊焊盘即可完成装配。元件本体采用半透明彩色封装树脂，分别对应红、绿、蓝、黄四种常用指示色彩，封装树脂兼具透光性与结构防护性，既能够保障内部发光芯片的光线均匀向外投射，又可以隔绝外界潮气、粉尘对内部芯片与键合引线的侵蚀，提升元件在常规工作环境下的使用寿命。

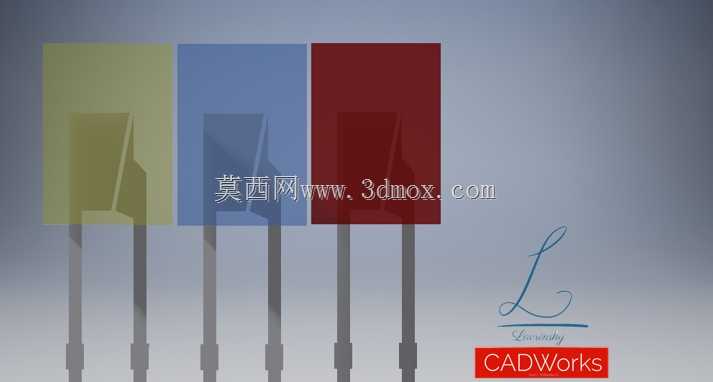

在设计思路上，该元件优先兼顾了通用性与装配便利性，本体采用规整的矩形结构，相较于传统圆形直插LED，矩形外形在面板安装时更易定位，不会出现圆形元件旋转偏移导致的指示方向错位问题，更适合面板类密集排布的指示场景。设计过程中严格控制了本体与引脚的尺寸公差，保障批量生产时元件的装配一致性，避免因尺寸偏差导致的插装困难、焊接虚焊等组装问题。同时针对不同色彩的发光特性，对封装树脂的色浆配比做了适配优化，保障各颜色元件在额定工作电流下的发光亮度均匀一致，不会出现同批次不同色元件亮度差异过大的问题，提升多色并排使用时的视觉协调性。

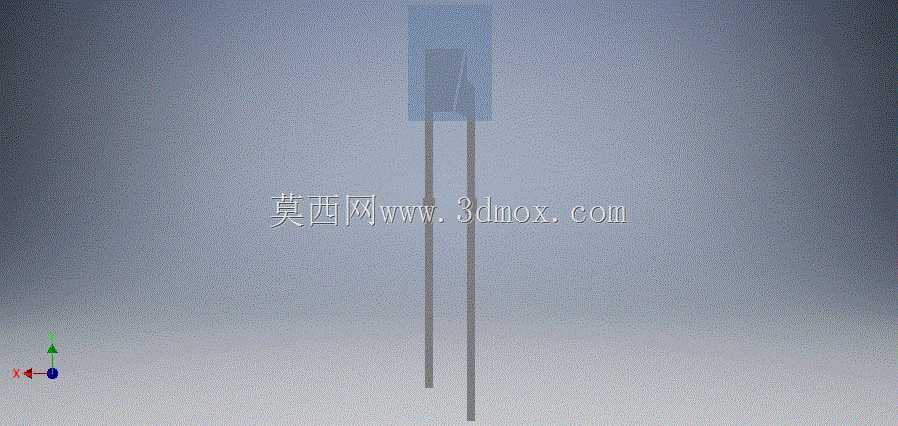

从外形尺寸与安装边界来看，该元件本体长度为7毫米，宽度为5毫米，厚度为2毫米，引脚长度预留了足够的板后焊接余量，既可以直接插装在PCB板上完成焊接，也可以根据实际安装需求弯折引脚，适配不同高度的面板安装场景。安装时需注意引脚正负极的排布方向，预留的焊盘尺寸需匹配引脚直径，焊接时需控制焊接温度与时长，避免高温损伤内部发光芯片与封装结构。在面板开孔安装场景下，开孔尺寸需匹配本体矩形截面尺寸，保障元件安装后无松动、偏移，同时可根据需求配套对应的遮光衬套，避免相邻指示灯之间出现光线串扰问题，提升指示信号的识别清晰度。
