堆叠式开口扳手组五金工具三维设计

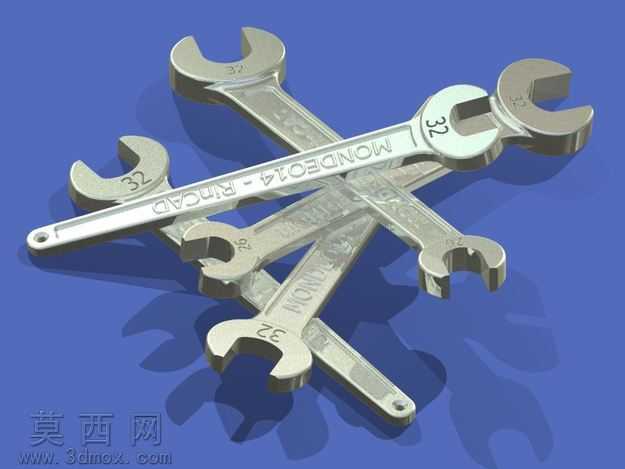

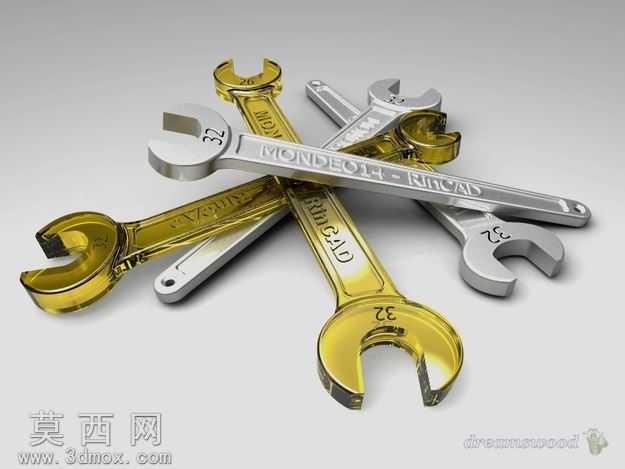

本作品为堆叠式开口扳手组的三维设计成果，建模阶段依托Autodesk Inventor平台完成全参数化构建，首先针对开口扳手的核心结构进行基准定位，以扳手总长、开口尺寸、手柄厚度、头部弧度为核心驱动参数，逐一完成不同规格扳手的单体建模，每款扳手的开口部位严格对应标准紧固件的夹持尺寸，开口处的倒角过渡、手柄的防滑弧面、尾部的悬挂孔位均按照实物的人机工程与功能需求进行特征绘制，保证单体模型的结构精度。完成单体扳手建模后，通过装配约束将多支不同规格的扳手进行交叉堆叠排布，调整各扳手的空间角度与叠放次序，还原真实场景中扳手随意堆叠放置的自然状态，装配过程中严格控制各模型间的干涉问题，保证相邻扳手的接触位置贴合自然，无穿模错位问题。材质与渲染阶段，为扳手模型赋予金属材质，模拟锻造合金钢的表面质感，调整材质的粗糙度、金属度参数还原扳手表面的细微磨砂纹理，同时在扳手表面蚀刻规格数字与品牌标识，通过凹凸贴图模拟标识的压印效果，提升模型的真实感。场景搭建选用纯色蓝色背景，搭配柔和的三点布光方案，主光源从侧上方投射，打出扳手的金属高光与轮廓阴影，辅助光源补充暗部细节避免暗部死黑，背光源勾勒扳手边缘轮廓，最终渲染出的画面清晰展现扳手的金属质感与堆叠的空间层次，整体设计既还原了实物扳手的结构特征，也通过自然的堆叠排布呈现出日常工具存放的真实状态，可用于工具产品展示、维修场景搭建、五金类教学演示等多个场景。
