快速夹持式精密台虎钳结构设计

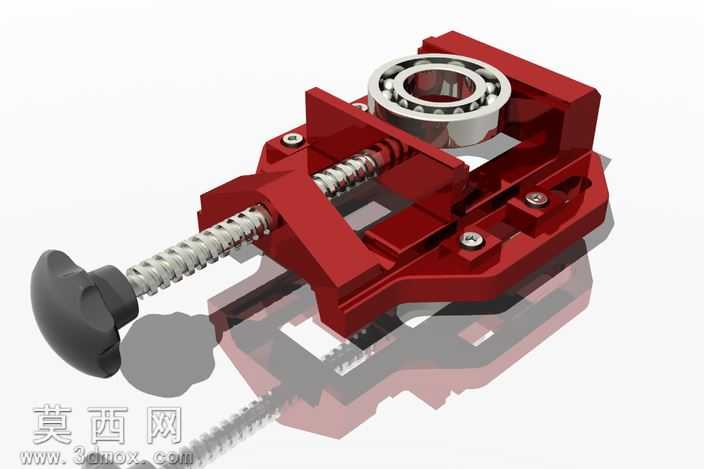

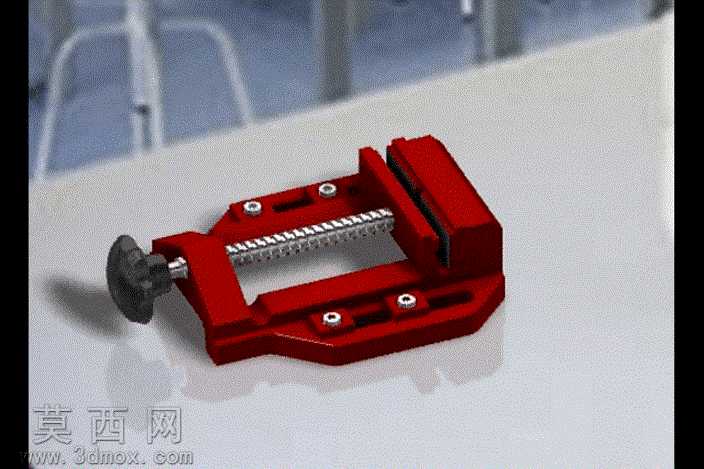

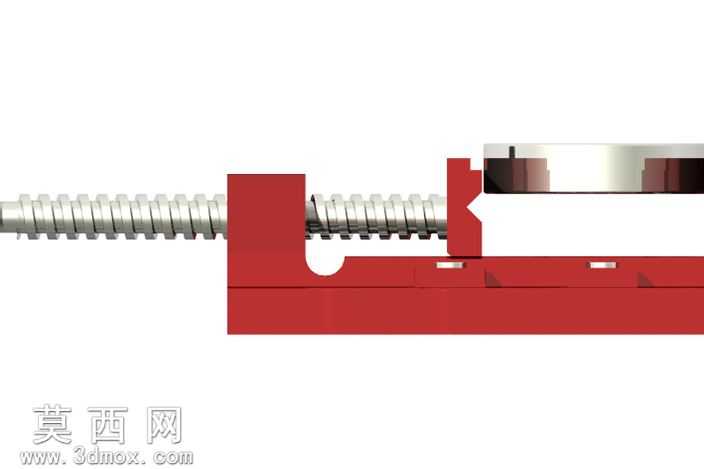

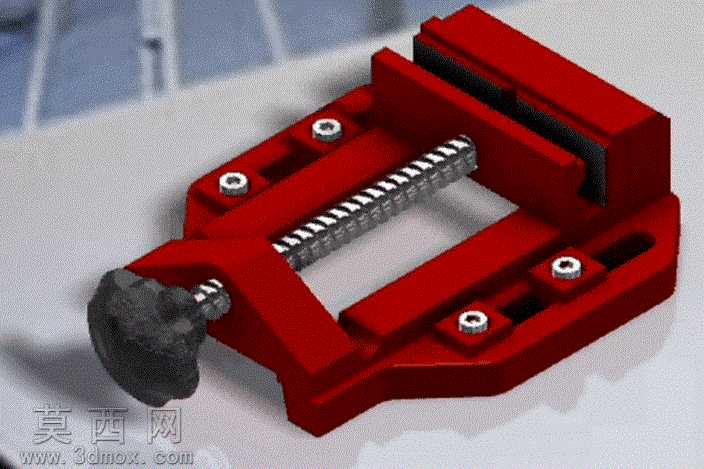

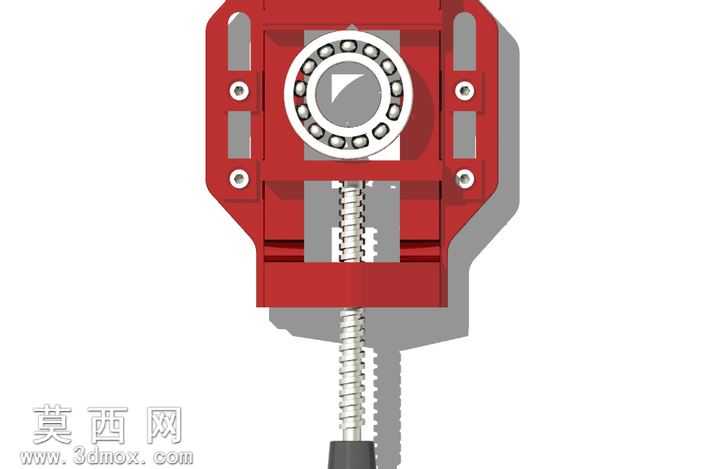

本作品为手动快速夹持台虎钳的三维数字化设计模型，整体建模过程严格遵循机械加工工装夹具的实际生产尺寸规范，在主流三维建模软件中完成全参数化特征构建，每一处结构尺寸均经过装配干涉校验，确保各活动部件可实现真实的运动模拟效果。模型主体采用C型钳身作为基础承载结构，材质设定为高韧性球墨铸铁，渲染阶段为钳身赋予哑光深红金属漆质感，表面添加细微的铸造肌理效果，还原工业级台虎钳的厚重扎实质感；传动核心采用梯形丝杠结构，建模时精准还原丝杠的梯形螺纹牙型参数，搭配内嵌于活动钳身的铜制螺母，材质设定为锡青铜，渲染时呈现温润的黄铜金属光泽，模拟实际使用中耐磨减摩的材料特性；钳身底部设计有快速定位安装结构，通过内六角圆柱头螺丝实现钳身与工作台面的锁紧固定，螺丝模型还原了标准件的六角槽型与螺纹细节，材质设定为镀锌碳钢，呈现亮银色金属质感；操作端采用星形防滑旋钮，材质设定为玻纤增强尼龙，渲染时添加细微的磨砂颗粒质感，还原手动操作时的防滑握持触感；模型还搭配了待夹持的深沟球轴承作为演示工件，轴承建模还原了内圈、外圈、滚动体、保持架的完整结构，材质设定为高碳铬轴承钢，渲染时呈现镜面抛光的亮银色金属效果，清晰展现台虎钳的夹持使用场景。设计过程中优先考虑手动操作的便捷性，丝杠导程经过参数优化，既保证足够的夹持锁紧力，又能实现活动钳口的快速进退，钳口夹持面预留了防滑齿纹的安装位，可适配不同硬度工件的夹持需求，整体结构无冗余设计，所有部件均可拆解为可加工的实际零件，完全符合机械加工领域手动工装夹具的设计规范，可直接用于工装设计参考、机械结构教学演示、装配动画制作等场景。
