七芯拖车连接塑料插座结构设计

这款七芯拖车连接插座，是拖挂式车辆电气连接系统中的核心配套部件，主要应用在乘用车、轻型商车尾端与后挂拖斗、旅居挂车、小型货运拖板之间的电路对接场景，承担着尾灯供电、刹车信号传输、转向信号同步、示宽灯供电、倒车信号传递以及接地回路连通的核心作用，是拖挂车辆上路行驶时保障灯光信号同步、符合道路行驶安全规范的必备连接件。

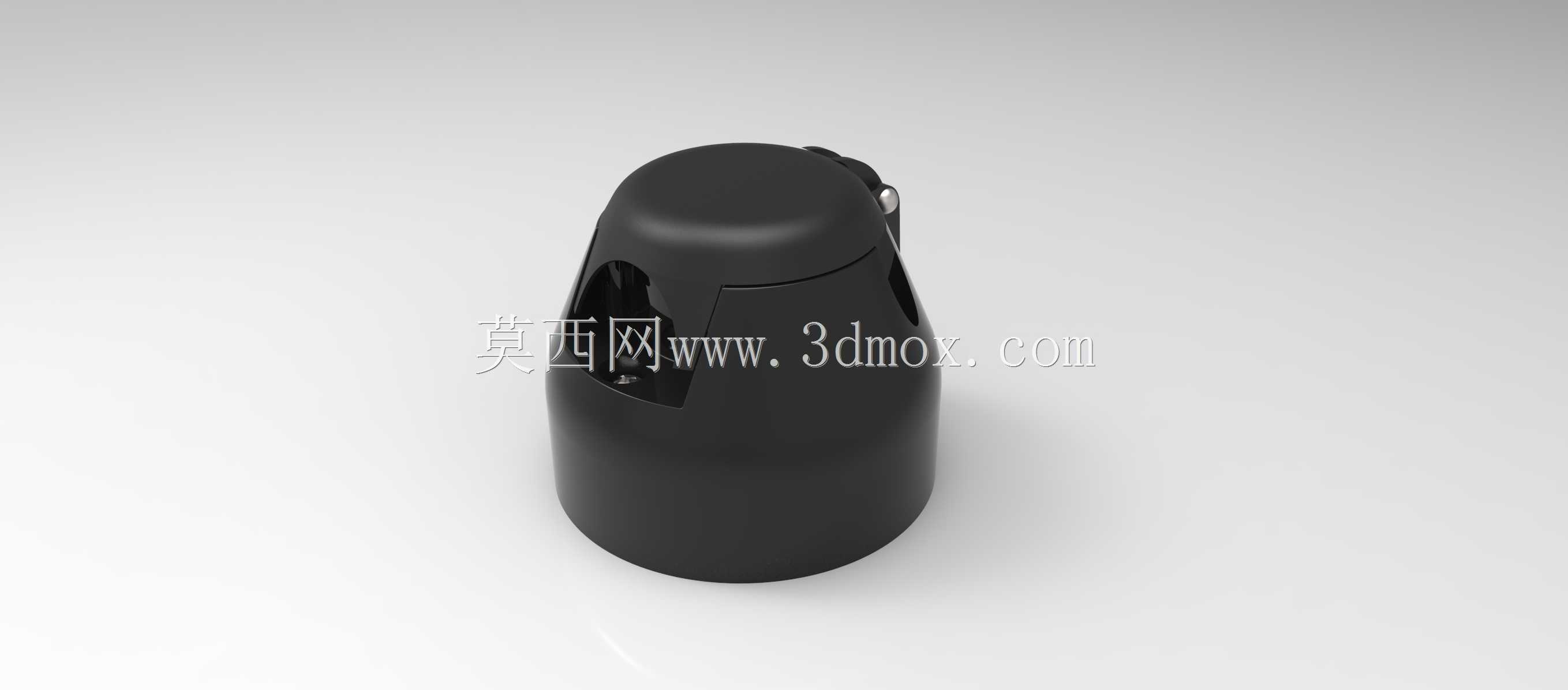

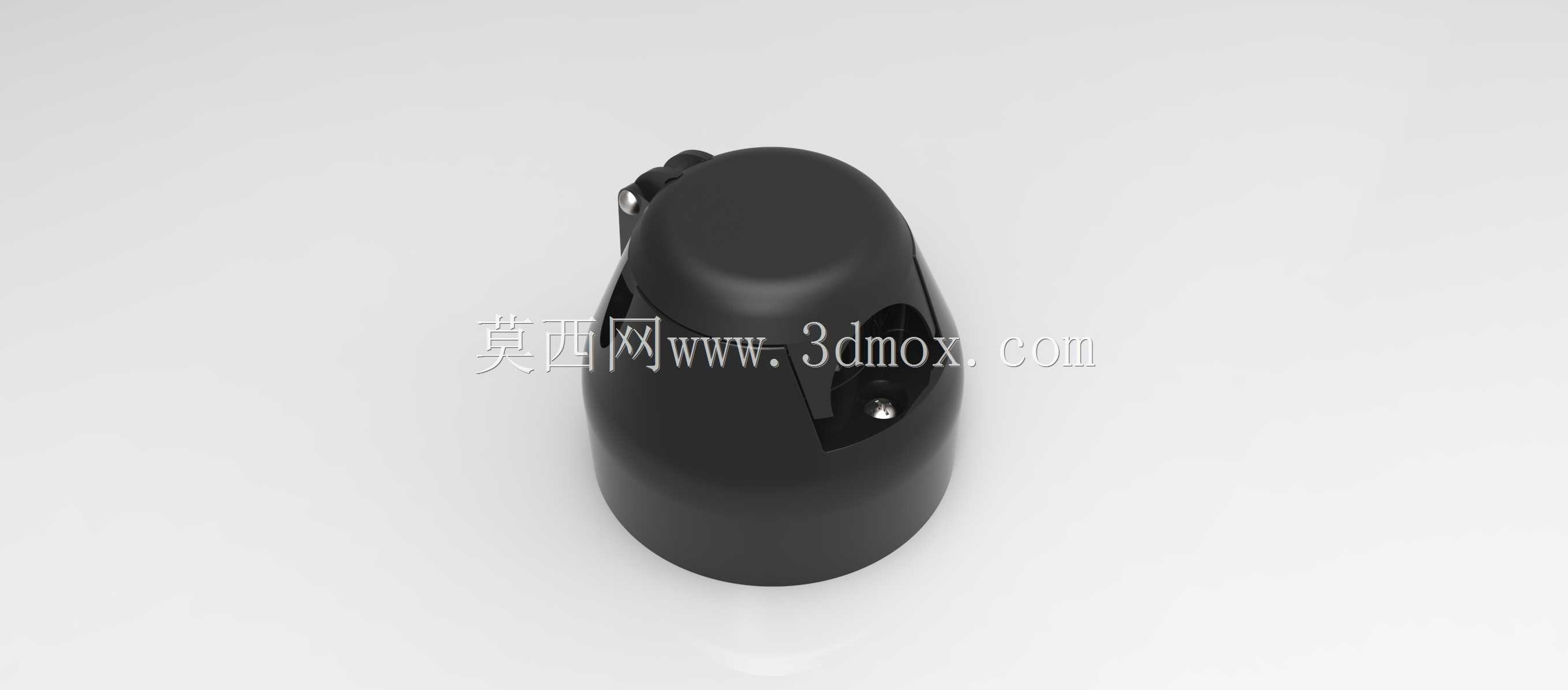

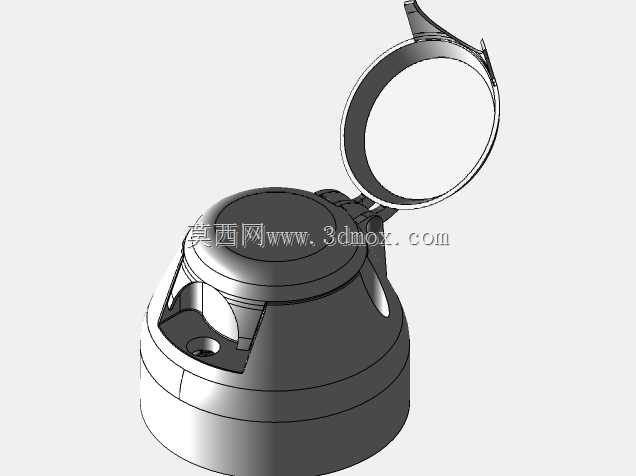

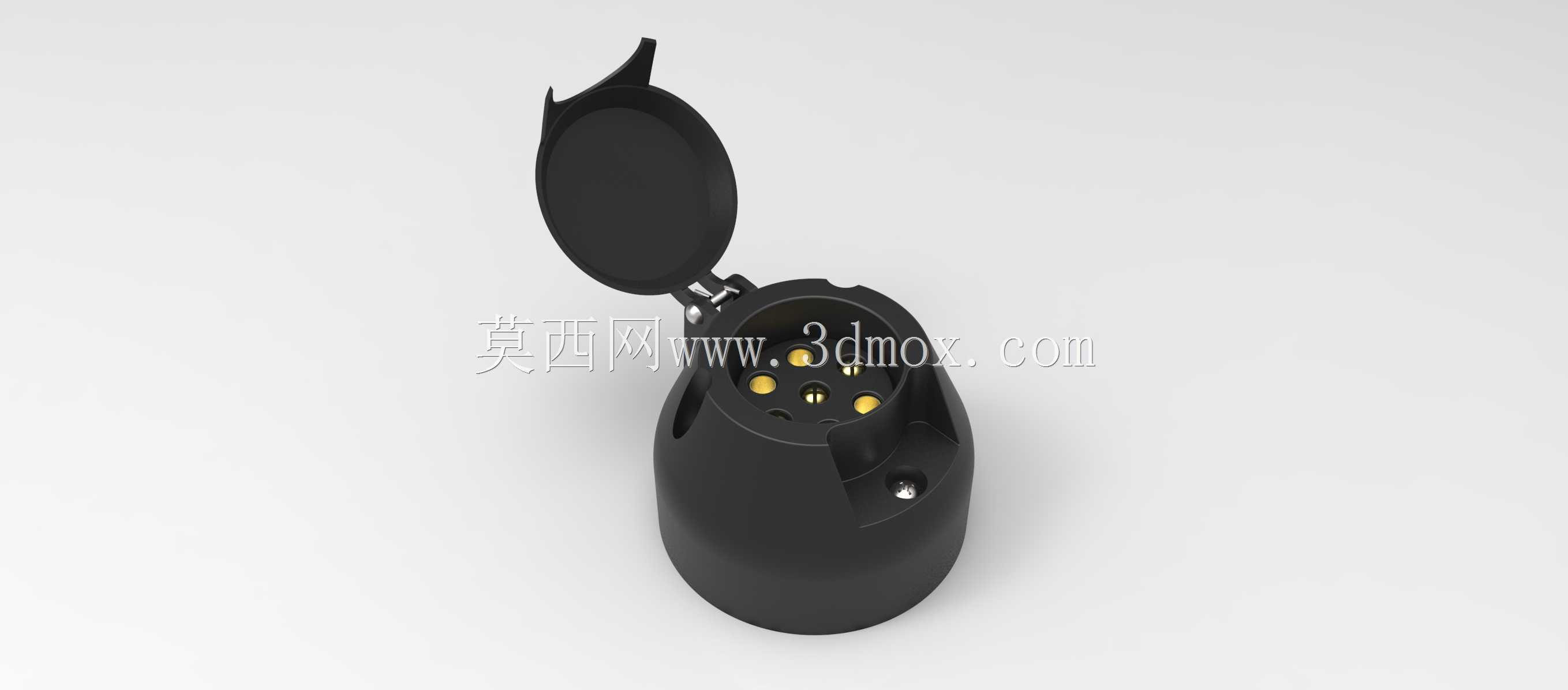

从实际使用场景出发，这款插座采用了全包覆式的翻盖防护结构，日常未与拖车插头对接时，翻盖可以完全覆盖内部的插针接触区域，避免车辆行驶过程中泥水、沙尘、路面积水溅入接触腔，防止插针氧化锈蚀、接触不良的问题，翻盖与本体之间采用铰接式连接结构，开合角度足够大，插拔插头时不会产生结构干涉，同时翻盖边缘设置了贴合式密封唇边，盖合后可以形成基础的防水防尘屏障，适配户外复杂路况的使用需求。

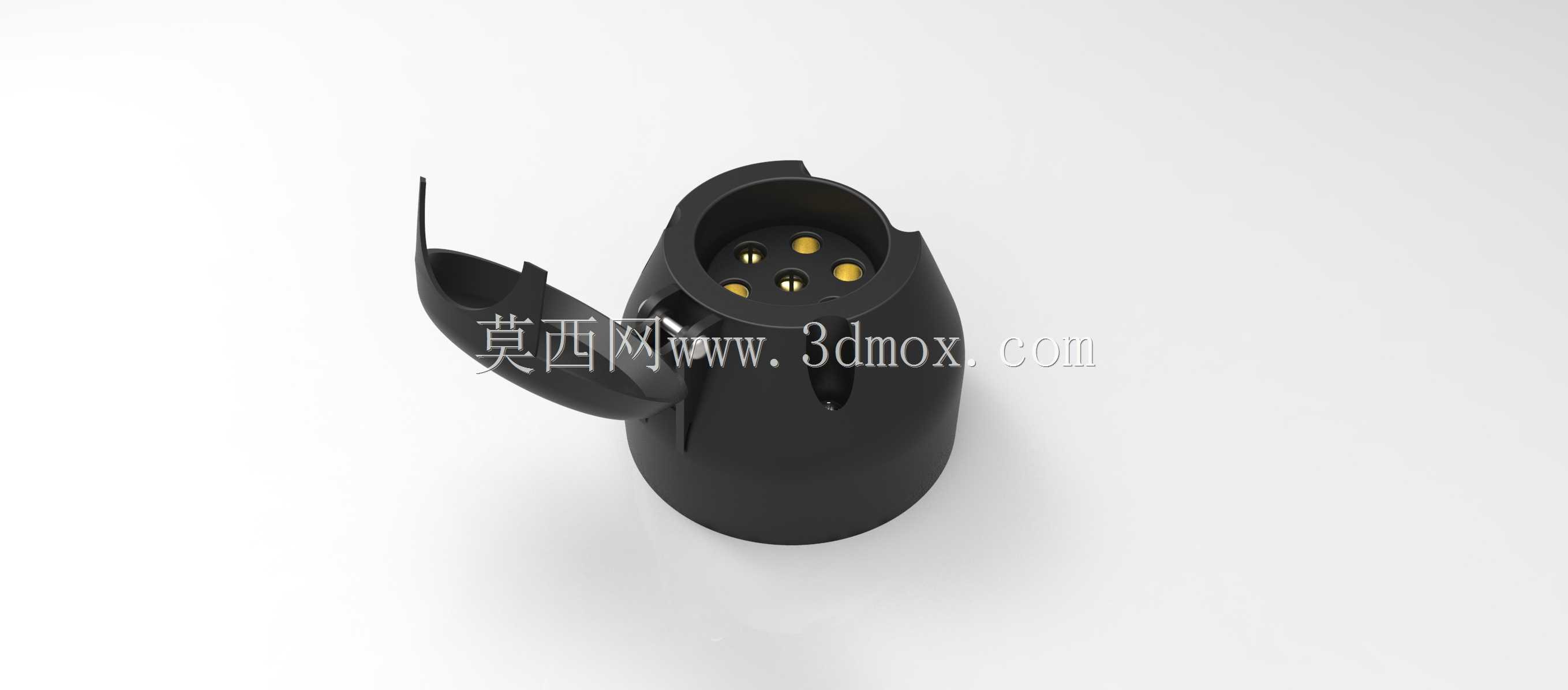

产品的功能设计上，内部七个导电插针采用差异化的排布方式，不同直径的插针对应不同的电流承载回路，大电流回路对应刹车、尾灯等持续供电回路，小直径插针对应信号类传输回路，排布时做了防呆错位设计，能够避免插头插反导致的电路短路、信号错接问题，插针根部与塑料本体之间做了密封灌胶的结构预留，装配后可以阻断液体从插针装配缝隙渗入插座内部的路径。

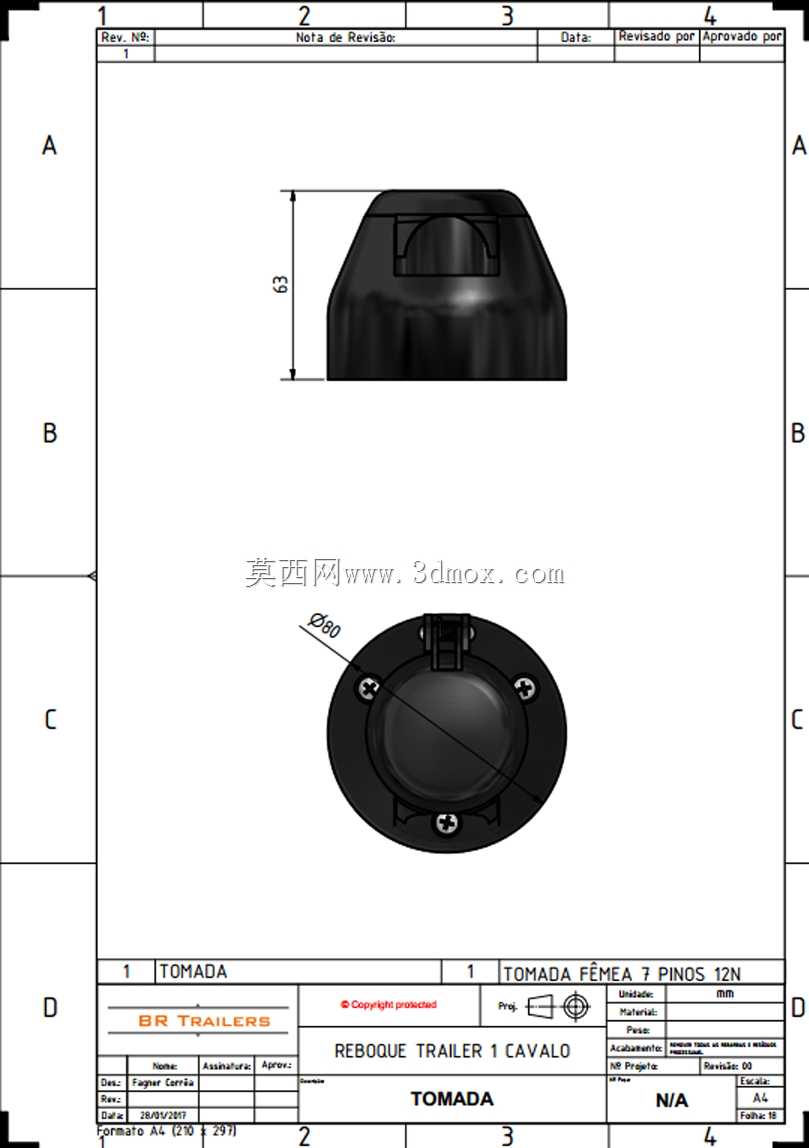

从设计思路来看，整体外壳采用耐候性工程塑料一体成型，外壳做了流线型的锥度过渡，没有突出的棱角结构，既可以降低车辆行驶时的风阻，也能减少行驶中飞溅的碎石对外壳的冲击损伤，外壳表面做了细微的磨砂纹理处理，既可以提升日常握持插拔时的摩擦力，也能掩盖长期使用产生的细微划痕，保持外观的完整性。安装边界上，插座底部设计了标准化的圆形安装法兰，法兰上预留了对称的固定孔位，可以适配多数车型尾部预留的通用安装位，安装后插座整体向外突出的尺寸控制在合理范围，不会影响车尾离去角，也不会在倒车、挪车时轻易发生磕碰，插座尾部预留了线束穿入的密封通道，可以适配不同线径的车辆线束接入，装配时可以通过尾部的锁紧结构固定线束，避免车辆行驶中的拉扯导致线束松脱。内部接触腔的深度经过精准测算，插头插入后可以完全容纳插合部位，配合翻盖结构可以在插合状态下也对连接部位形成额外防护，减少长期户外使用的老化速度，保障电路连接的长期稳定性。
