便携式户外火箭木柴取暖炉结构设计

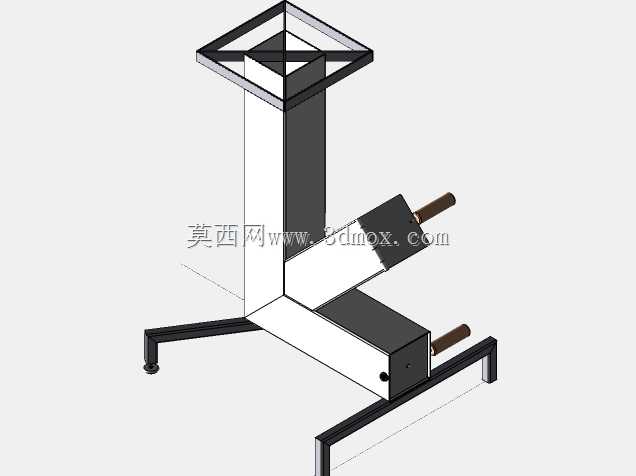

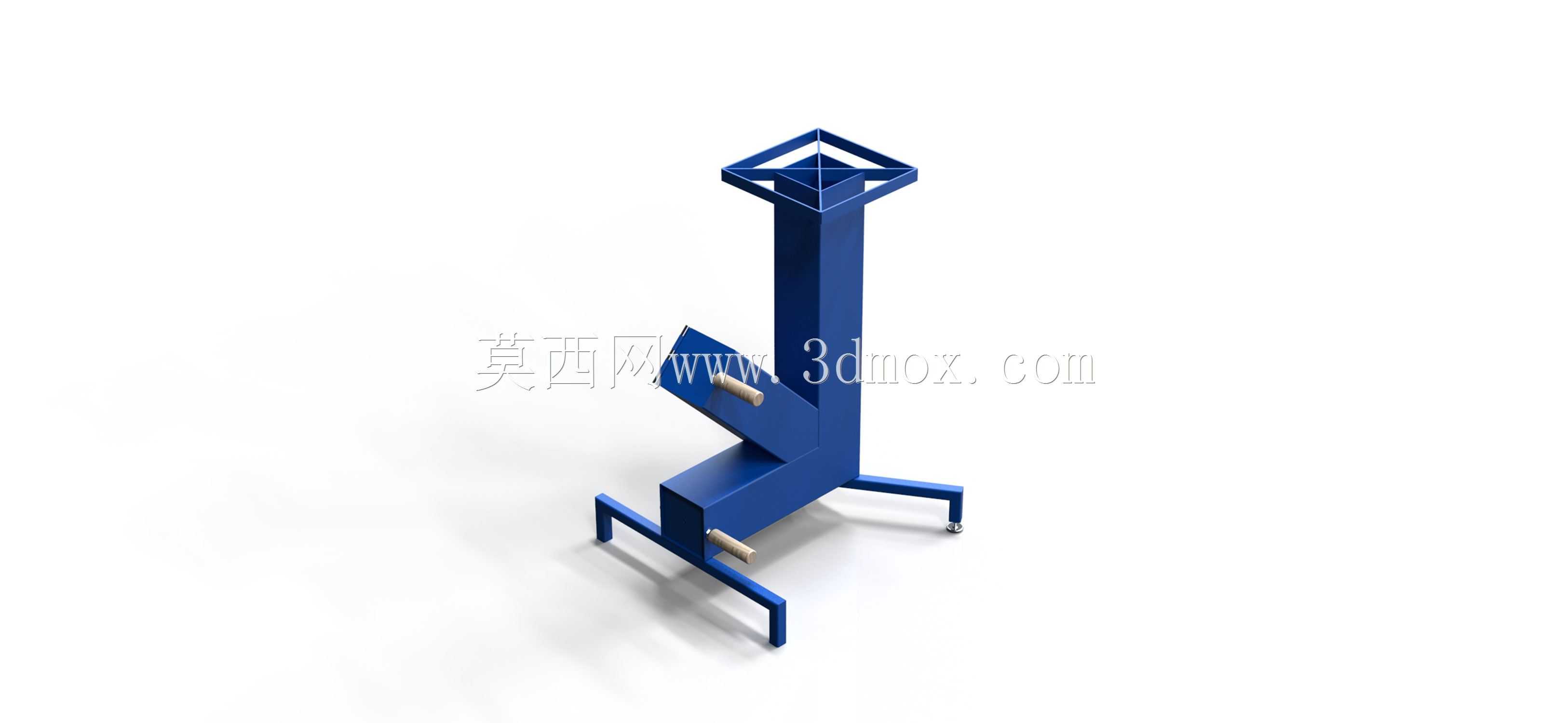

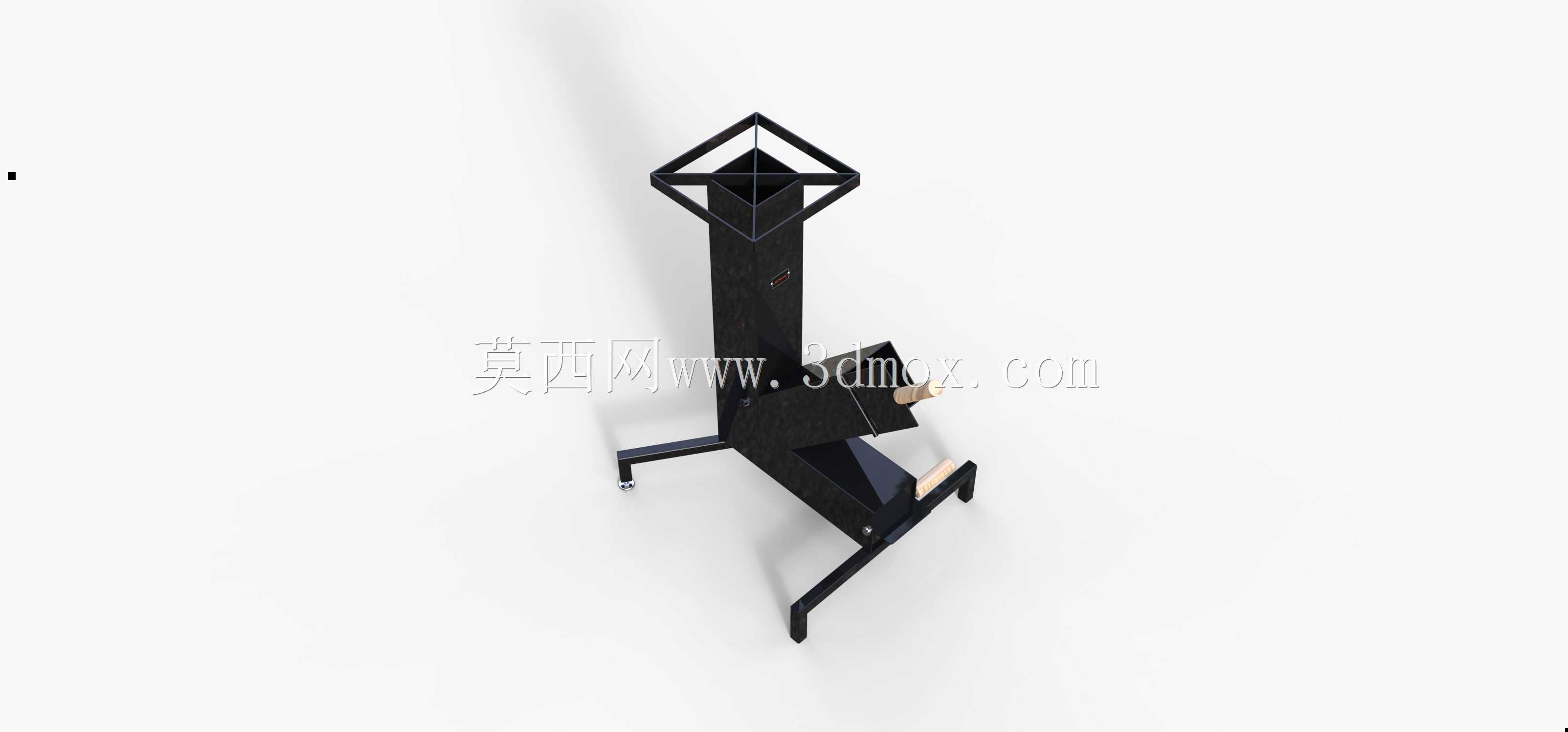

　　这款立式便携木柴炉的结构设计，核心围绕户外无电力场景下的高效燃烧与便携移动需求展开，整体采用立式窄长布局，主体燃烧腔为垂直方管结构，底部通过三根呈120度分布的支腿实现落地支撑，支腿末端设置可调脚垫，可在不平整的草地、砂石地面调整水平度，避免炉体倾斜引发的燃料滑落、燃烧不均问题。从实际应用场景来看，这类炉具主要服务于户外露营、野外作业、庭院临时取暖等场景，既可以通过顶部的方形支架放置锅具完成煮水、烹饪操作，也可依靠垂直燃烧腔的壁面辐射热量实现小范围空间取暖，相比传统敞口篝火，垂直结构的燃烧路径更长，木柴在下落燃烧过程中可实现充分的二次供氧，燃烧效率更高，烟气排放量更低，同时火星不易外溅，户外使用的安全性更有保障。

　　在功能结构设计上，炉体下部设置倾斜式燃料投料口，投料口带有可开合的挡料板，既可以控制进风量调节燃烧强度，也能避免燃烧过程中木柴向外滑落，投料口旁设置小型接灰抽屉，燃烧产生的灰烬可直接落入抽屉内，清理时无需挪动整个炉体，适配户外使用时快速整理收纳的需求。顶部的方形置物架采用镂空框架结构，既可以承托不同直径的锅具、水壶，也不会阻挡烟气向上排出，框架边缘做折边处理，避免放置炊具时出现滑落风险。炉体侧面预留的二次进风孔位于燃烧腔中上部，当火焰上升至该区域时，外部进入的常温空气可与未完全燃烧的可燃烟气充分混合，实现二次燃烧，进一步提升热量利用率，减少木柴消耗。

　　从安装边界与尺寸适配角度来看，整体炉体高度控制在1米以内，支腿展开后的最大占地直径不超过60厘米，收纳时支腿可通过转轴结构向炉体方向折叠，折叠后整体外形为规整的长方体结构，可轻松放入车载储物箱、露营拖车等收纳空间，单人即可完成搬运与组装，无需额外辅助工具。燃烧腔内部尺寸适配常规长度30厘米以内的劈柴，无需对木柴进行过度截断处理，户外使用时可直接捡拾干枯树枝作为燃料，降低燃料准备的工作量。炉体所有钣金连接位置均采用满焊处理，避免燃烧过程中烟气从焊缝处溢出，与火焰直接接触的内壁采用耐高温厚钢板制作，长时间燃烧也不会出现变形、烧穿问题，外部支腿、框架等结构采用普通碳钢材质做喷塑处理，兼顾结构强度与户外防锈能力。

　　在实际使用的细节设计上，投料口的挡料板采用重力自锁结构，松开后可自动闭合，无需额外设置锁扣，操作时可通过防火手套直接拨动调整开合角度，调节进风量大小，进而控制燃烧火力，适配慢炖、快煮、取暖等不同使用需求。底部接灰抽屉与炉体之间采用间隙配合，抽拉顺畅，同时可通过抽屉的开合程度辅助控制底部进风量，与上部二次进风配合实现燃烧状态的精准调节。三支腿的铰接位置设置有限位结构，展开到工作角度后可自动锁止，不会因为地面不平或者外力碰撞出现意外折叠，收纳时只需按下限位卡扣即可将支腿折起，整个操作过程无需额外工具，可在1分钟内完成展开或者收纳动作。炉体顶部的支架高度经过反复校核，既保证炊具放置的稳定性，也让火焰与锅底保持合适的距离，避免火焰直接接触锅底造成局部糊锅，同时保证热量能够充分传递到炊具底部，提升热效率。
