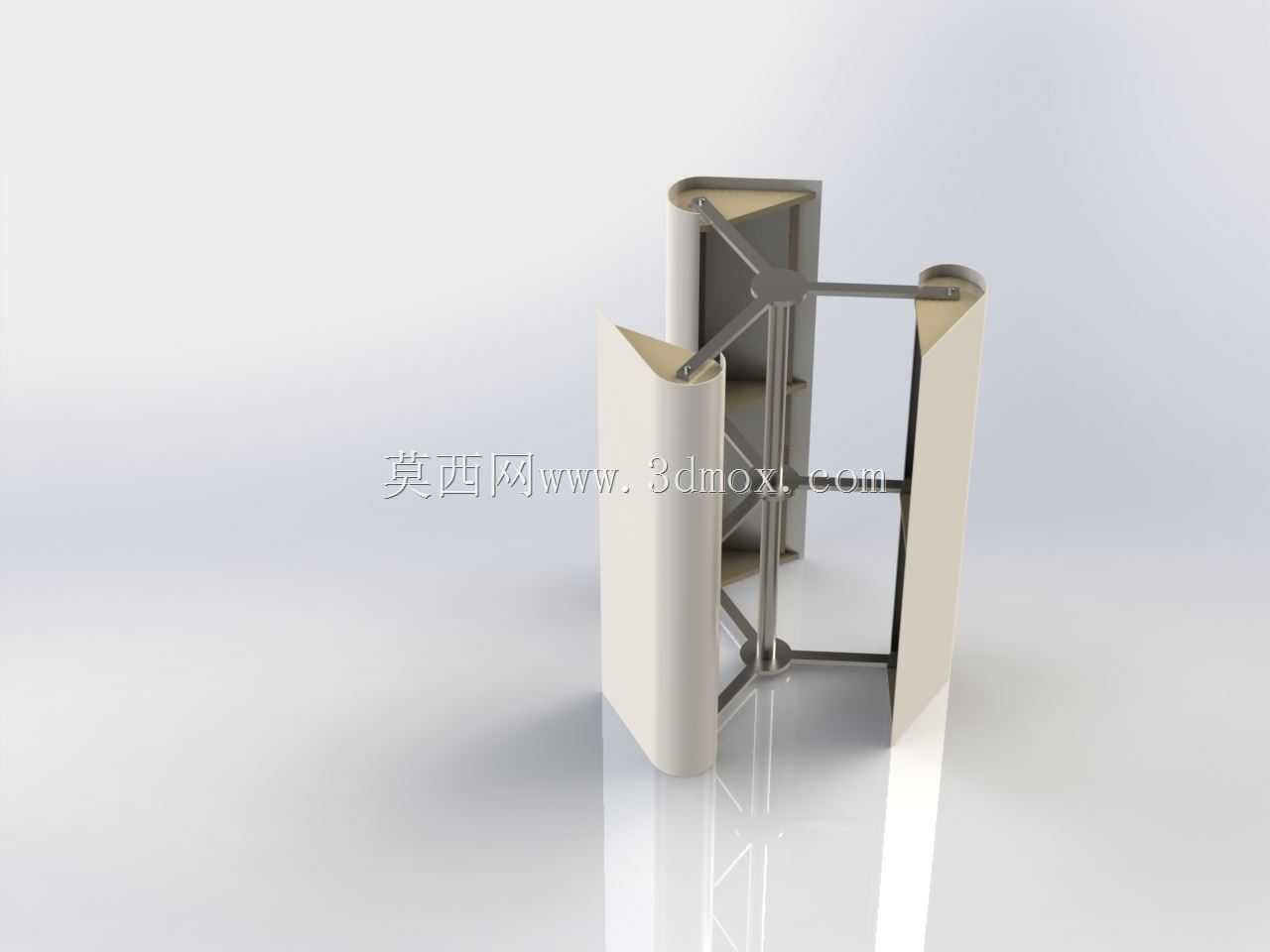

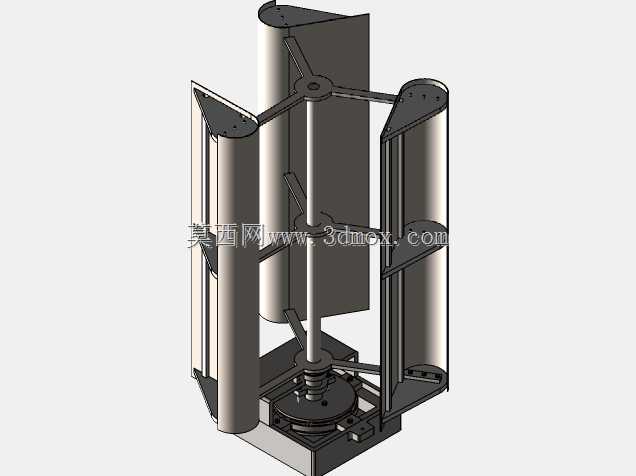

Lenz2型垂直轴风力涡轮机结构设计

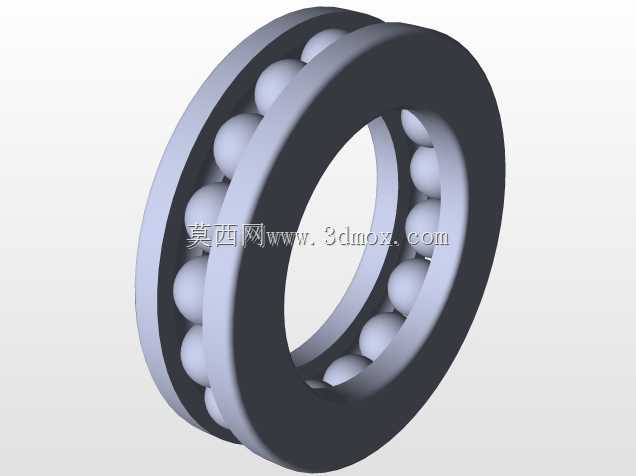

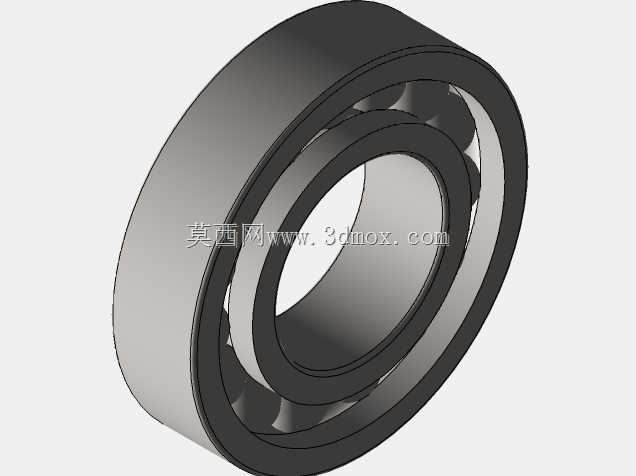

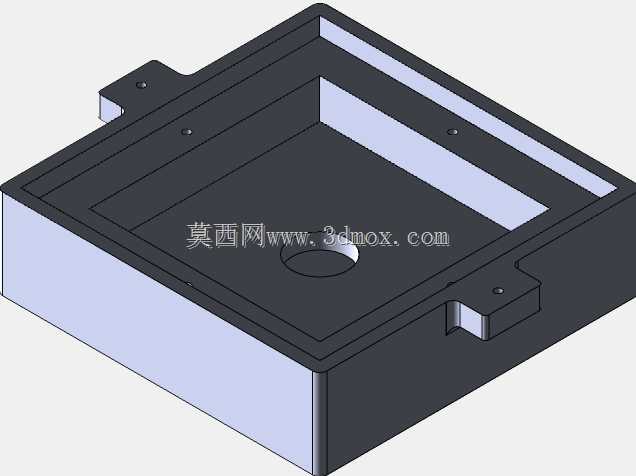

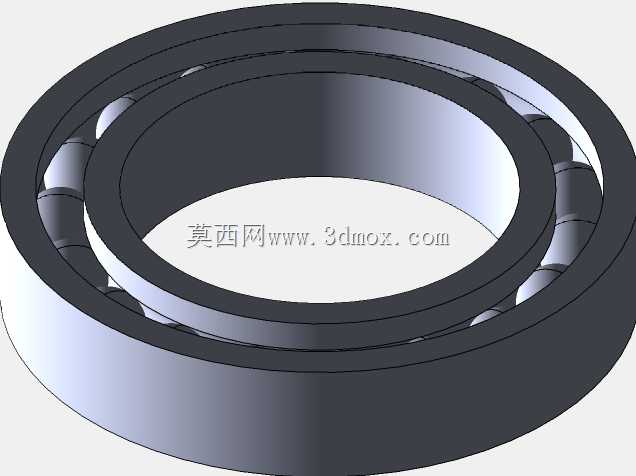

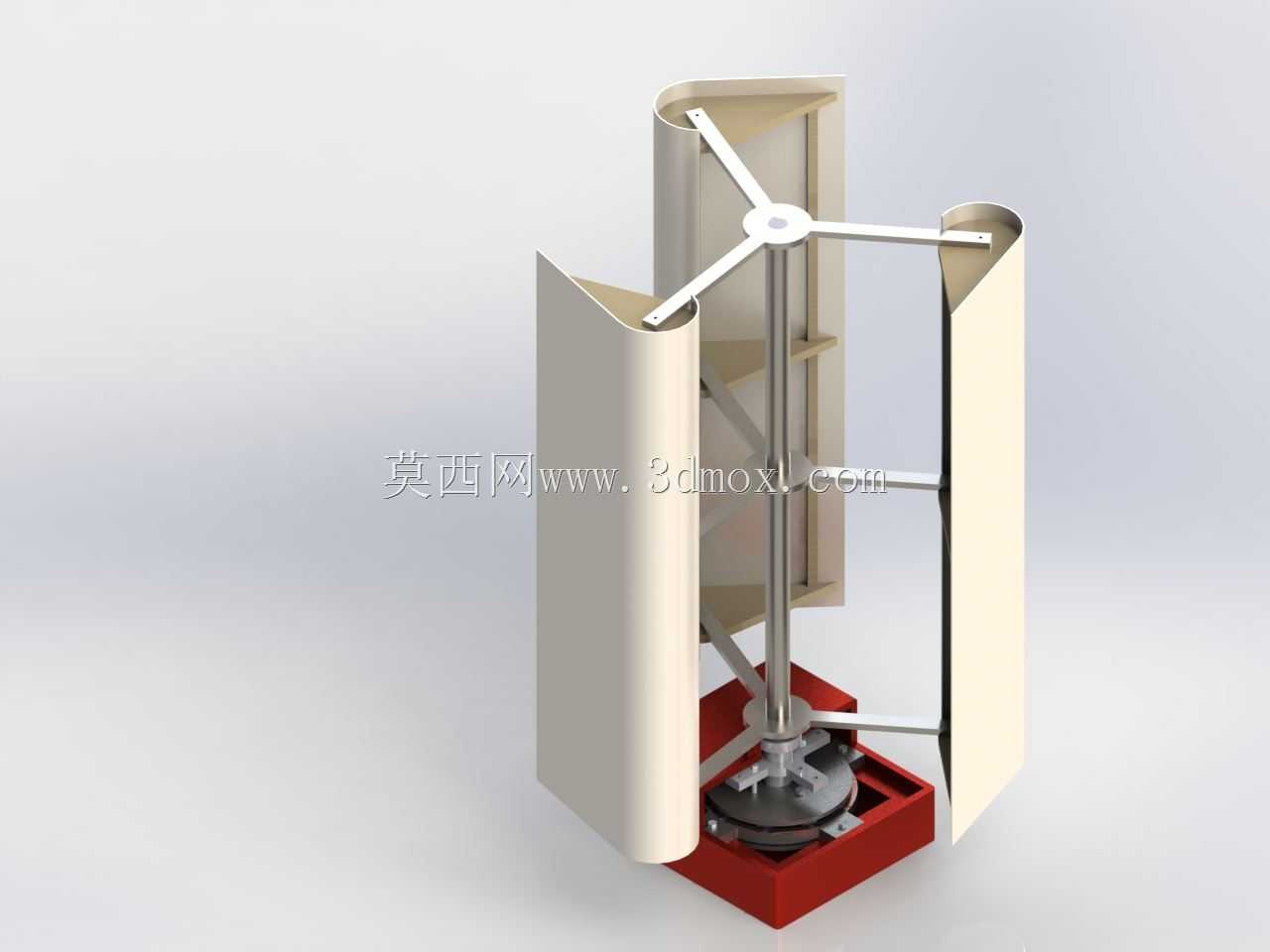

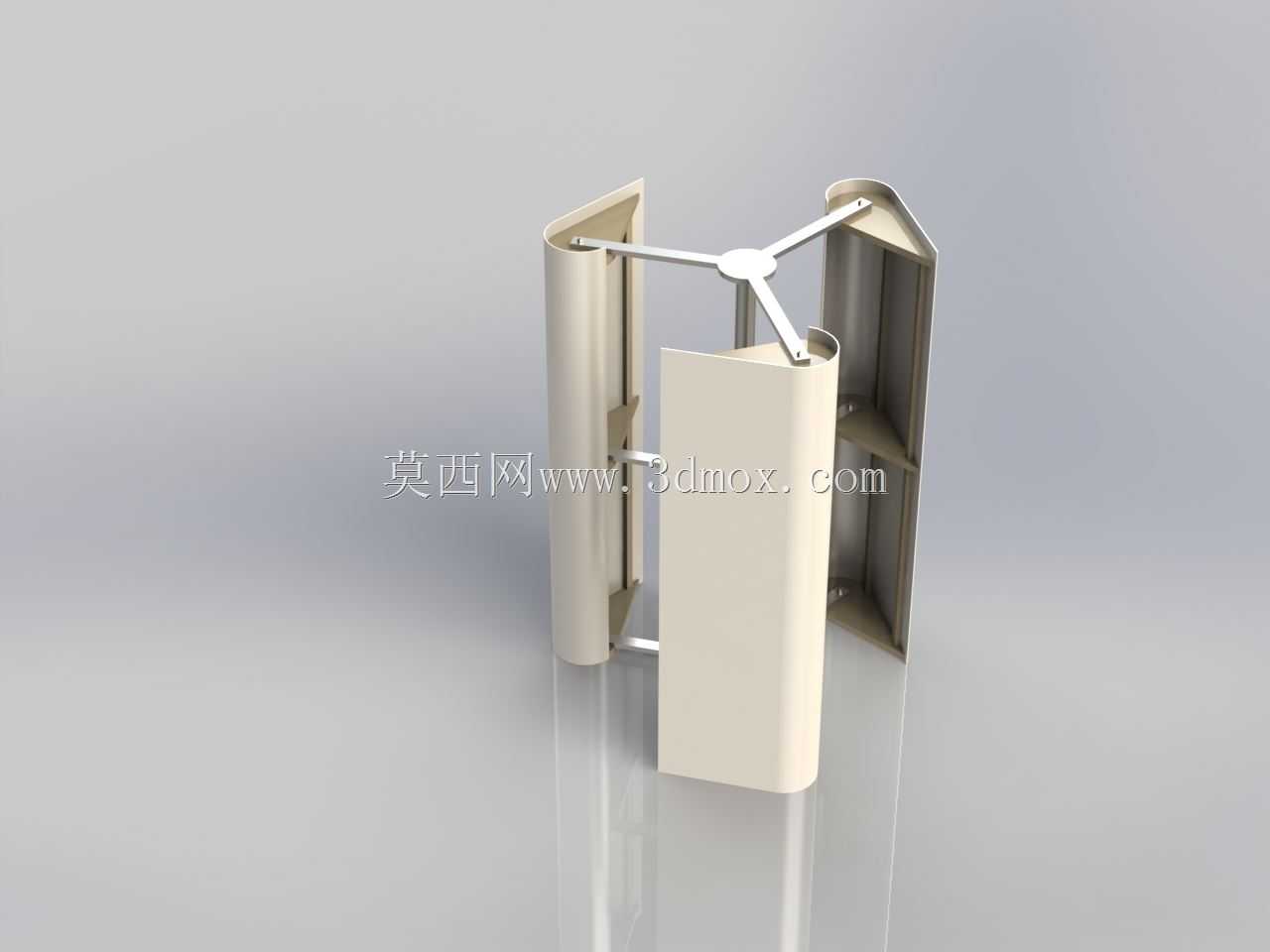

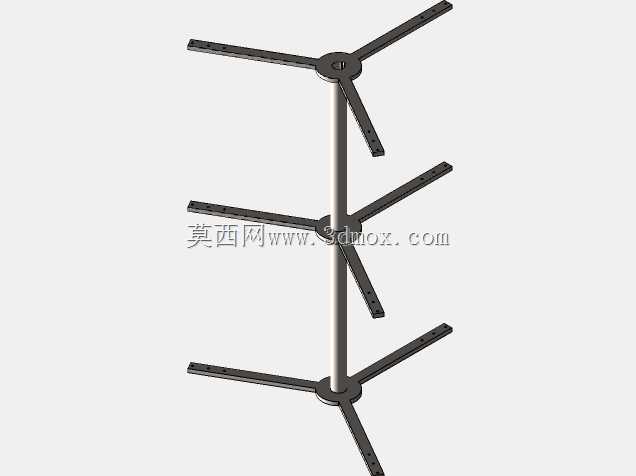

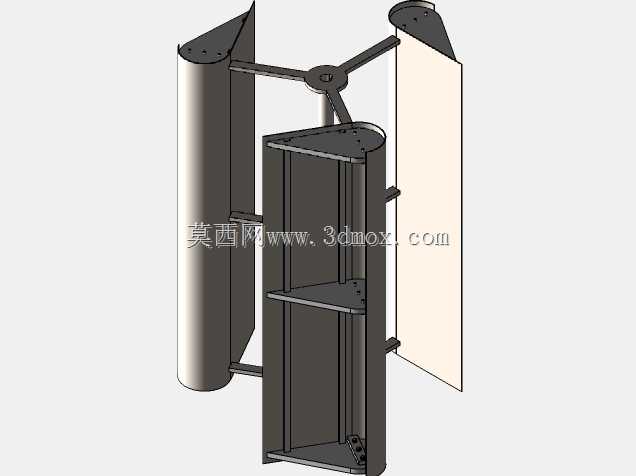

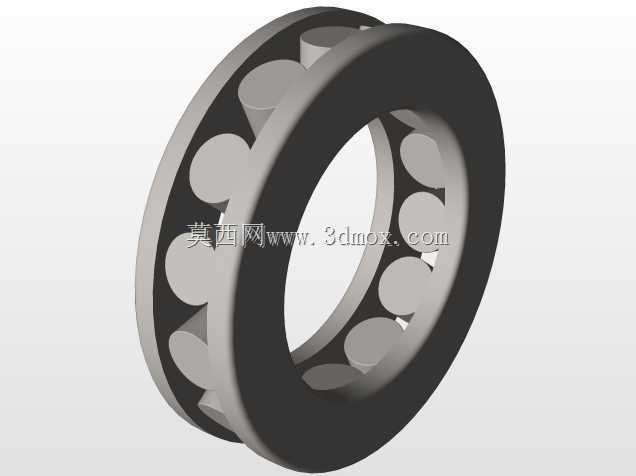

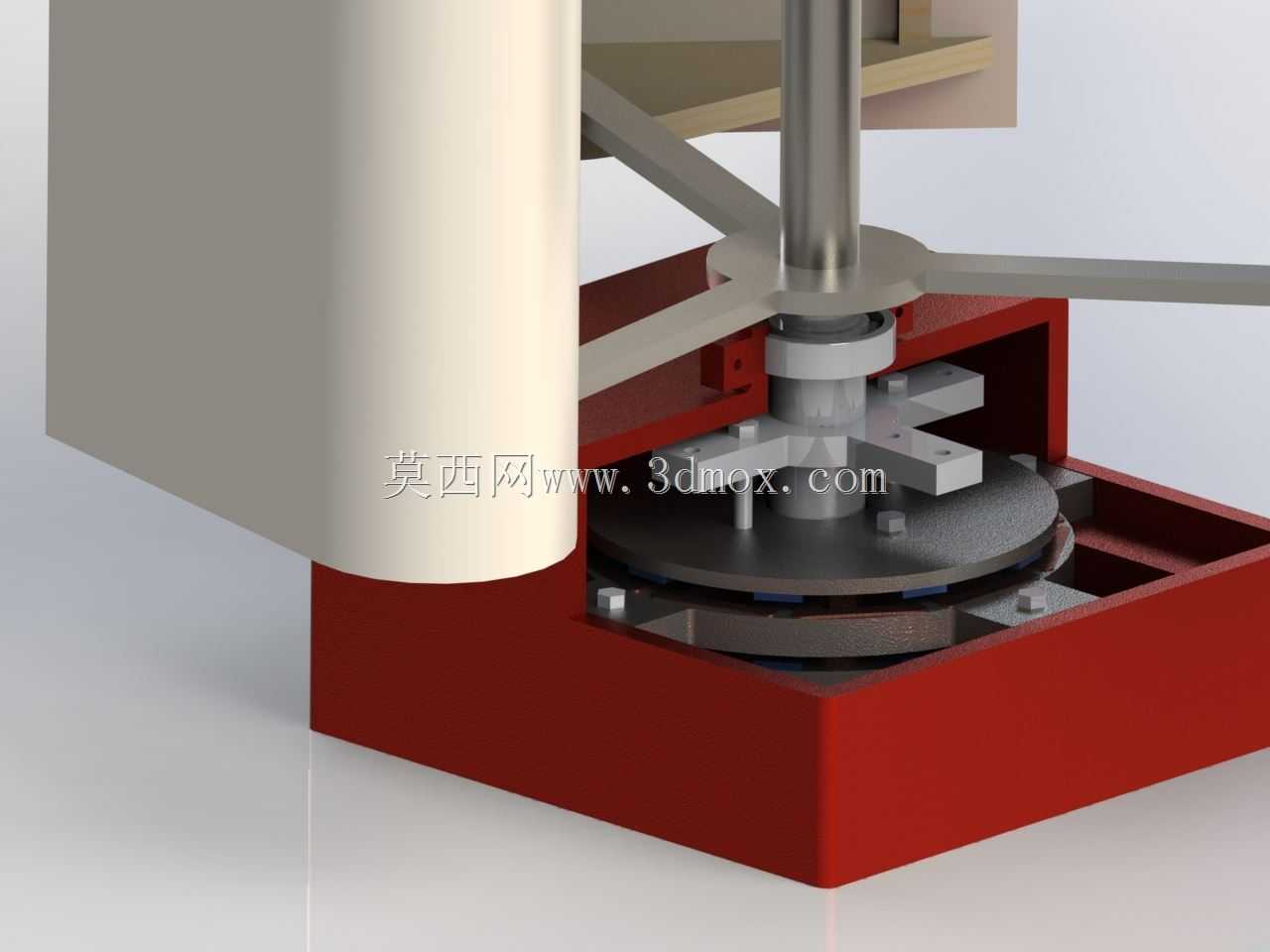

这款Lenz2型立轴风力机属于垂直轴风能捕获设备，核心应用场景覆盖分布式离网供电、小型风光互补系统、教学实训验证、偏远区域微电网搭建等领域，相较于传统水平轴风机，它无需对风偏航机构，可适配复杂紊流风场，在城市建筑屋顶、山地垭口、农牧区散户点位等风向多变的安装环境下具备更强的适配性，能够在低风速区间启动，将不同来向的风能转化为旋转机械能，进而驱动后端发电单元输出电能，满足小功率用电负载的持续供能需求。从功能特性来看，该结构采用三叶片对称布局，叶片为翼型曲面构型，在风轮旋转过程中，迎风侧叶片产生升力驱动主轴转动，背风侧叶片阻力损耗被对称结构有效抵消，整体运转扭矩输出更平稳，振动幅度远低于同功率等级的多叶片阻力型风机，可降低支撑结构的载荷要求，减少长期运行的结构疲劳风险。上下两层辐条式支撑框架将叶片两端牢牢固定，既保证了叶片的安装形位精度，避免高速旋转时叶片出现形变摆振，也为中部主轴提供了多点径向约束，提升了整机的结构刚性。底部集成的传动基座内置轴承与密封结构，可承载主轴的轴向与径向载荷，同时隔绝户外雨水、沙尘进入转动副，延长设备的户外服役寿命。设计思路上，该结构优先考虑易加工与易装配属性，所有结构件均可采用常规钣金折弯、型材切割、标准件连接的工艺完成制作，无需定制复杂的异形模具，适合小批量试制与教学场景下的手工搭建验证；整体结构采用模块化拆分设计，叶片、支撑辐条、主轴、基座均可独立拆装，便于运输到现场后快速组装，也方便后期对单个受损部件进行更换维护。安装边界方面，该风轮整体为立式圆柱构型，径向安装尺寸紧凑，无需预留水平轴风机所需的叶片扫风侧向空间，对安装点位的占地面积要求更低，支撑塔架仅需承载竖直方向的整机重量与旋转带来的小幅扭矩，塔架结构设计难度更低，可适配高度较低的民用建筑屋顶、庭院立杆等轻量化支撑载体，安装时无需复杂的吊装设备，仅需常规工具即可完成整机架设。
