起重作业用锻造式吊钩三维结构设计

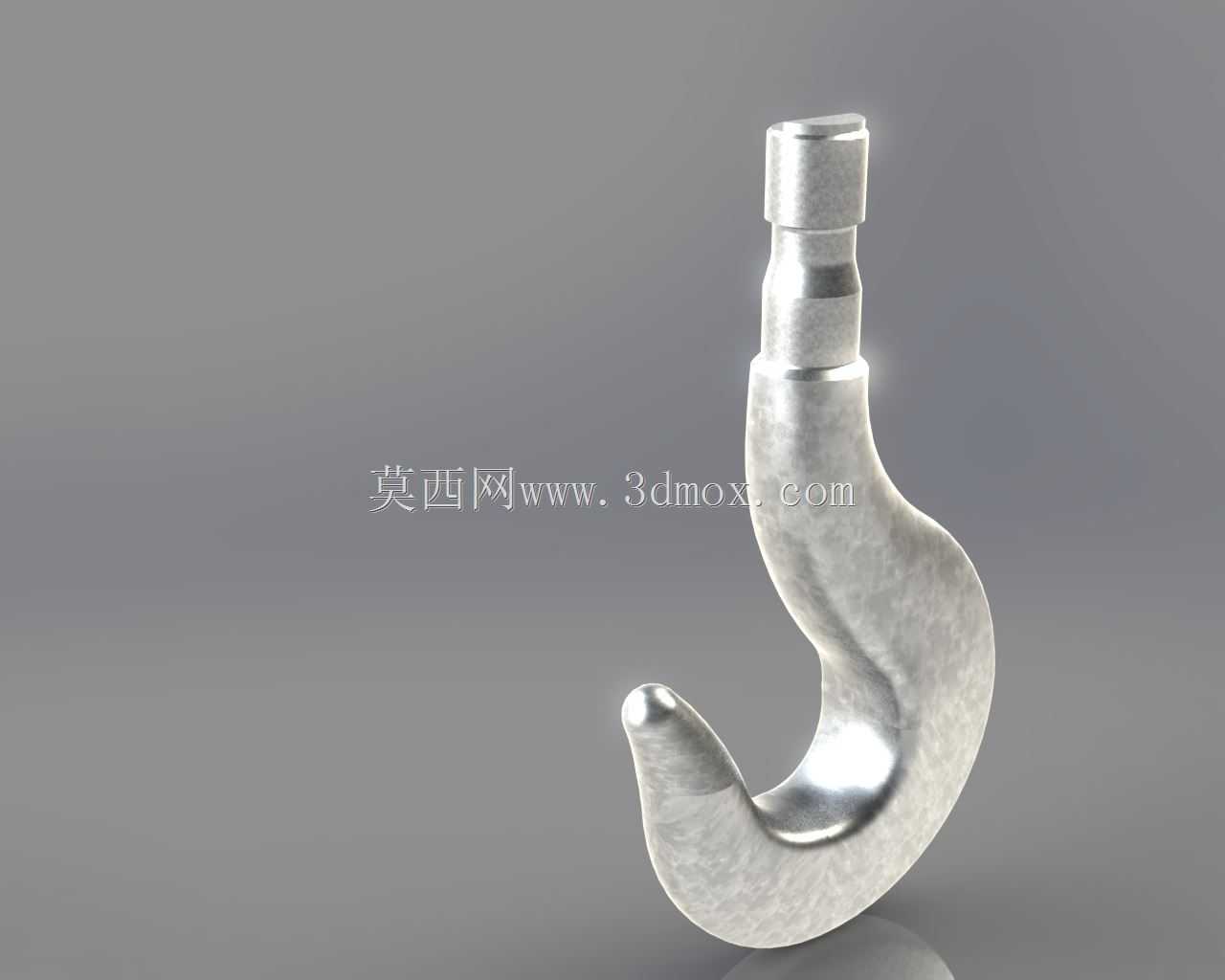

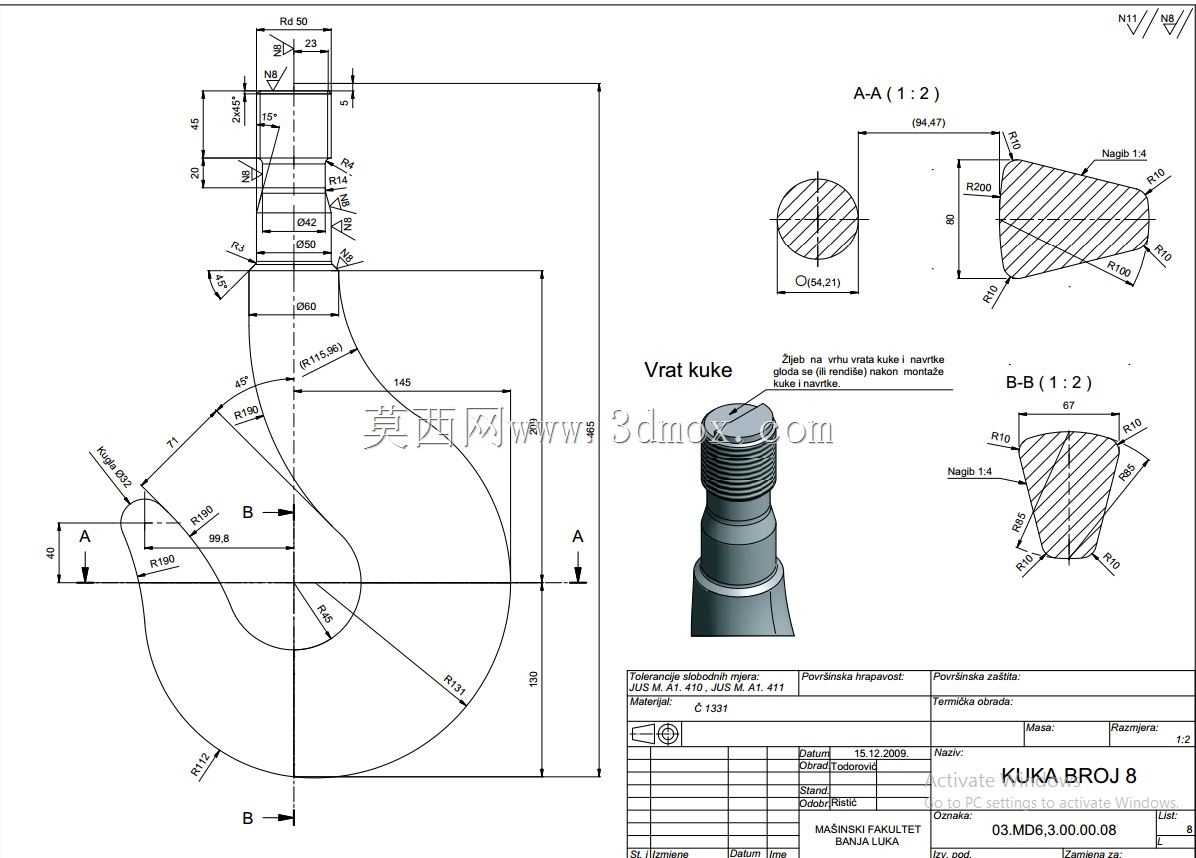

在车间重型工件转运、港口集装箱装卸、基建现场建材吊装这类常规起重作业场景里，吊钩是直接连接起重设备卷扬机构与被吊载荷的核心受力构件，所有吊重的载荷最终都会通过这个构件传递到上部的钢丝绳、滑轮组与起重主机上，其结构合理性直接决定作业过程的载荷传递稳定性与现场操作安全性。这个吊钩采用整体锻造的流线型钩身设计，钩身曲面从上部直柄段平滑过渡到下部钩腔，没有突兀的截面突变，能避免载荷作用下的应力集中问题，钩尖位置做了圆弧钝化处理，既可以防止吊装时剐蹭被吊工件的捆绑索具，也能避免尖锐边缘在长期磕碰后产生微裂纹，降低长期受载后的断裂风险。上部的直柄连接段做了多级阶梯轴结构，不同直径的轴段分别对应不同的安装配合需求：最上端的轴段用于和防脱横梁、推力轴承配合，实现吊钩在吊重状态下的自由回转，方便作业人员调整被吊工件的朝向；中间的轴段预留了锁紧螺母的安装位置，能将吊钩整体锁定在吊钩横梁的装配位置，防止作业过程中出现轴向窜动；阶梯轴的轴肩位置做了圆角过渡，避免装配应力集中在轴肩直角处。钩腔的曲率半径经过匹配设计，能适配常见的吊装钢丝绳、卸扣、吊装带的挂接尺寸，挂接后索具能和钩腔内壁充分贴合，不会出现局部点接触导致的索具压损或者载荷偏载问题。设计时首先根据额定起重量核算钩身危险截面的抗弯、抗剪强度，钩身最细的截面位置是直柄与钩身过渡的位置，这个位置同时承受吊重带来的拉力与弯矩，截面尺寸需要满足材料屈服强度下的安全系数要求，通常取3-4倍的安全余量来应对作业中的动载冲击。钩身的外形曲面采用扫掠成型的方式构建，沿着钩身的受力中心线做等强度截面变化，让每个截面的承载能力和该位置的实际受力大小匹配，既不会因为截面过大增加不必要的自重，也不会因为截面不足留下强度隐患。安装边界上，上部直柄段的直径、各阶梯段的长度都和通用型起重机吊钩横梁的安装孔位匹配，不需要额外修改上部连接结构就能直接替换同吨位级别的常规吊钩，钩身的整体回转半径控制在合理范围，避免吊重回转时和周边的卷扬机架、钢丝绳排绳结构发生干涉。钩尖位置预留了防脱卡板的安装孔位，可以配套安装弹簧式防脱棘爪，防止索具在作业过程中从钩口意外滑出，满足起重作业的安全规范要求。整体结构没有多余的装饰性特征，所有曲面与结构都服务于受力传递与安装使用需求，表面的流线型结构也方便日常检查时发现表面裂纹、变形等损伤，适合作为起重设备配套吊具的设计参考，也可用于起重作业实训的结构演示模型。
