单缸内燃机曲柄连杆传动结构展示

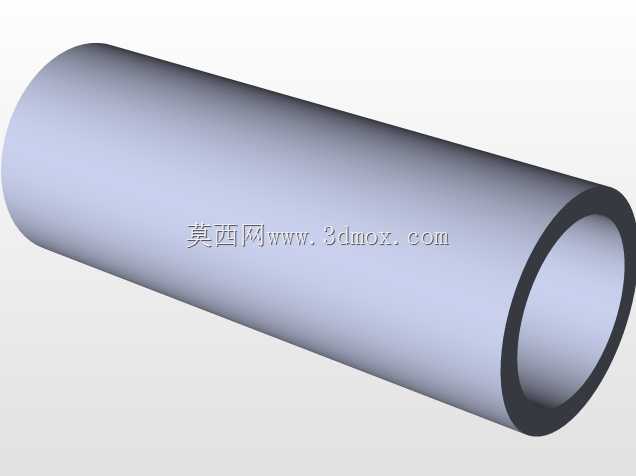

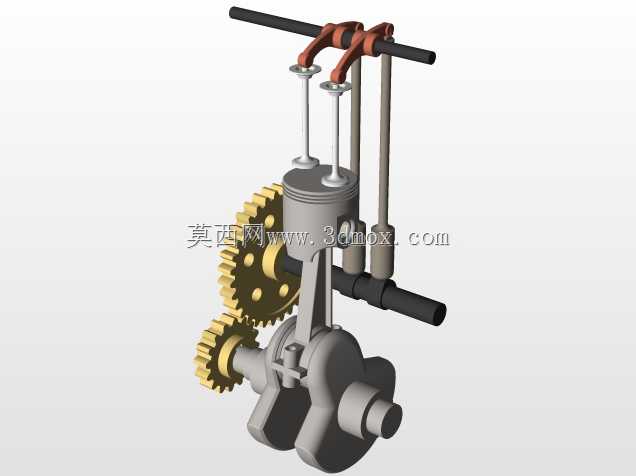

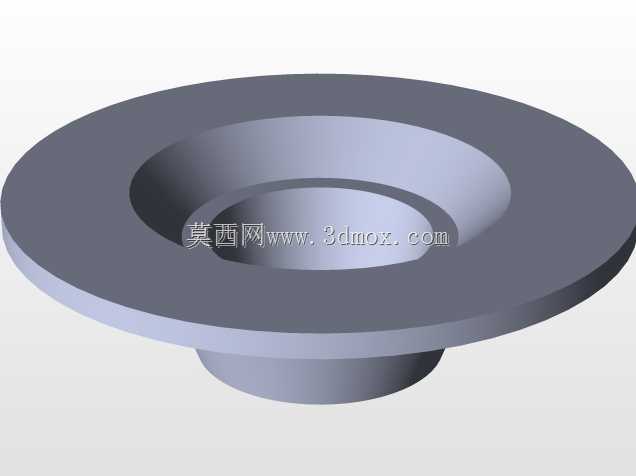

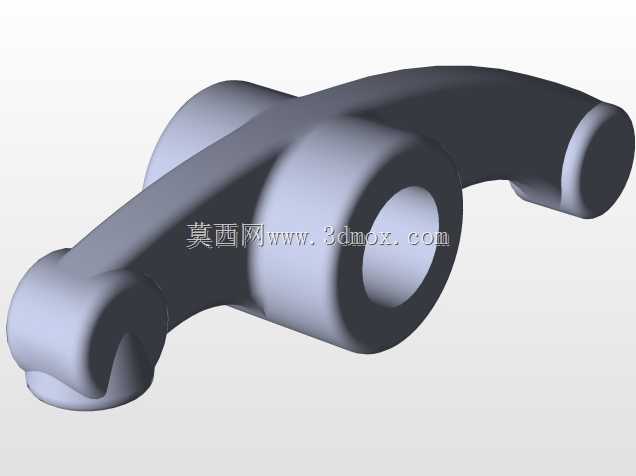

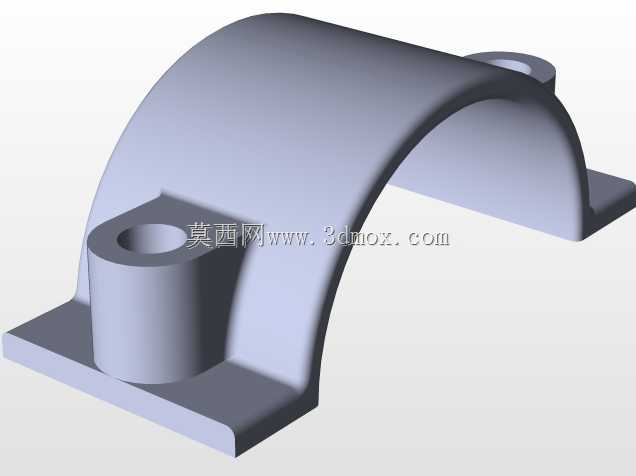

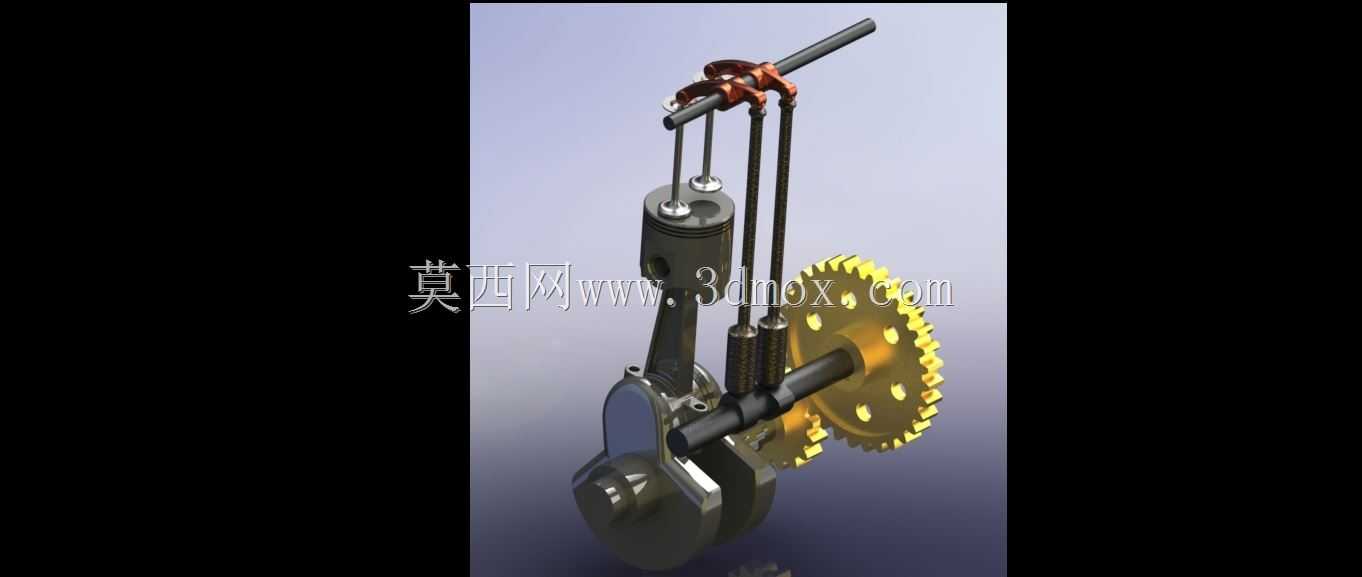

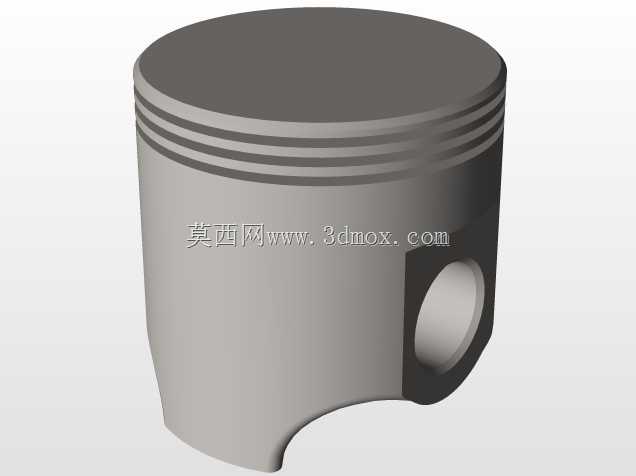

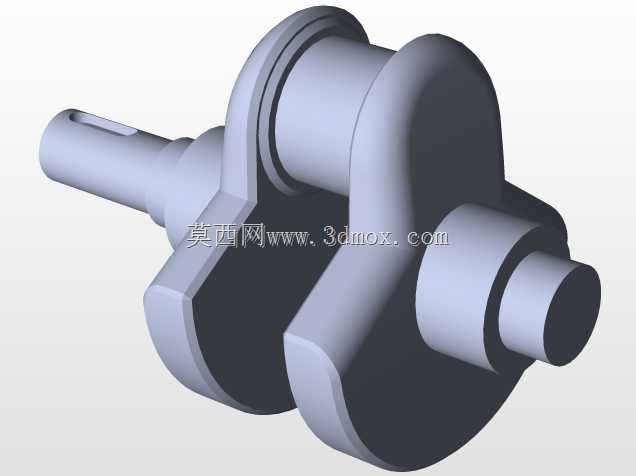

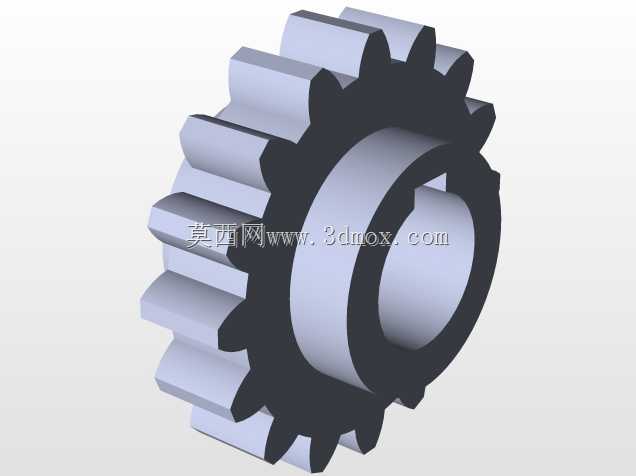

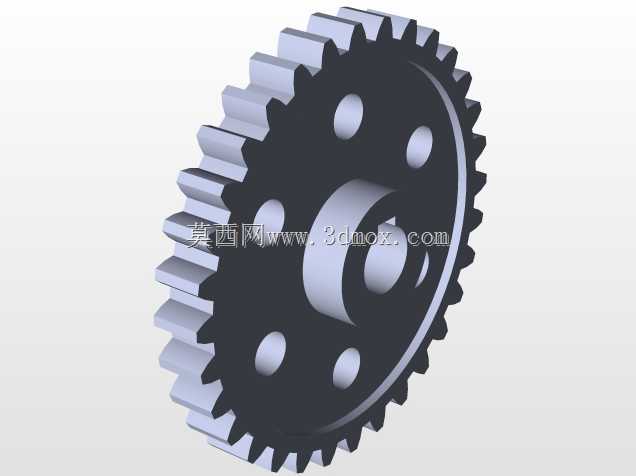

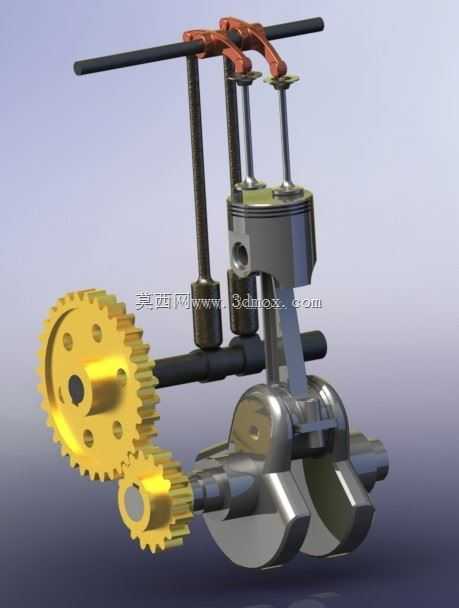

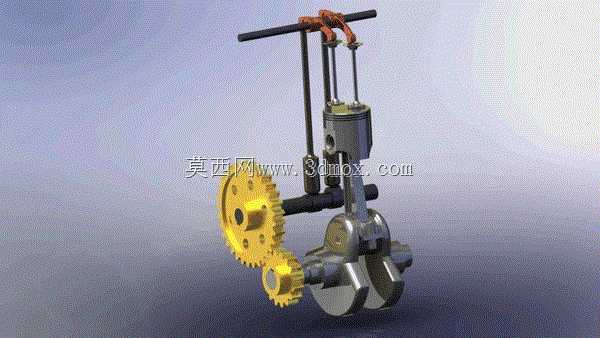

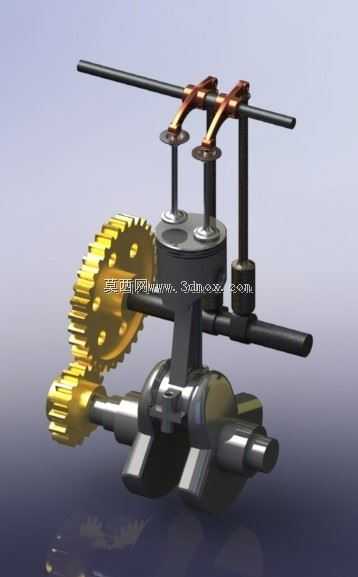

这款单缸动力装置结构模型，完整还原了往复式内燃机的核心传动与做功逻辑，可广泛应用于职业院校机械原理教学、小型动力设备研发验证、科普展品制作等场景，能够直观呈现热能转化为旋转机械能的完整过程，帮助学习者快速理解内燃机的核心工作原理，也能为小型通用动力设备的结构优化提供直观的参考依据。从实际用途来看，这类单缸动力结构常被应用在小型农机、园林机械、便携发电机组、迷你摩托等对动力体积要求紧凑、输出功率需求适中的设备上，依靠结构简单、维护便捷、成本可控的优势，在小功率动力场景中拥有极高的普及率。模型完整呈现了产品的核心功能特性：下部的曲柄连杆机构可将活塞的上下往复直线运动转化为曲轴的旋转扭矩输出，侧部啮合的传动齿轮组负责将曲轴的动力传递至上部的配气机构，精准控制进排气门的开闭时序，保证做功行程中燃气密闭膨胀、排气行程中废气顺利排出、进气行程中新鲜混合气充分填充气缸，整套传动链路的配合精度直接决定了动力装置的运行效率与稳定性。在设计思路上，该结构优先保证传动链路的同轴度与配合间隙合理性：气缸中心线与曲轴回转中心保持垂直相交的位置关系，活塞销与连杆小头、连杆大头与曲轴曲柄销的配合预留了合理的活动间隙，既避免运动卡滞，又能减少不必要的传动冲击；齿轮组采用渐开线齿形设计，保证传动过程中速比稳定、传动噪音更低；上部的气门摇臂机构采用杠杆式结构，通过推杆传递的动力精准驱动气门开合，弹簧复位结构可保证气门关闭时的密封性，避免气缸压力泄漏。从安装边界与尺寸适配来看，整套结构采用集成化布局，横向尺寸以曲轴两端输出轴的安装长度为边界，预留了与负载端连接的轴伸空间，纵向尺寸从曲轴底部油底壳位置到上部摇臂机构顶端预留了足够的气门运动行程空间，安装时可通过曲轴两端的轴承位完成主体固定，侧部齿轮组的外轮廓预留了与启动机构、附属配件连接的安装空间，整体结构紧凑，可适配小型设备的狭小安装舱位，各运动部件的运动轨迹无相互干涉，能够完整模拟从进气、压缩、做功到排气的全工作循环过程，清晰展示各部件的运动配合关系。
