微型水冷V4动力装置精细三维结构

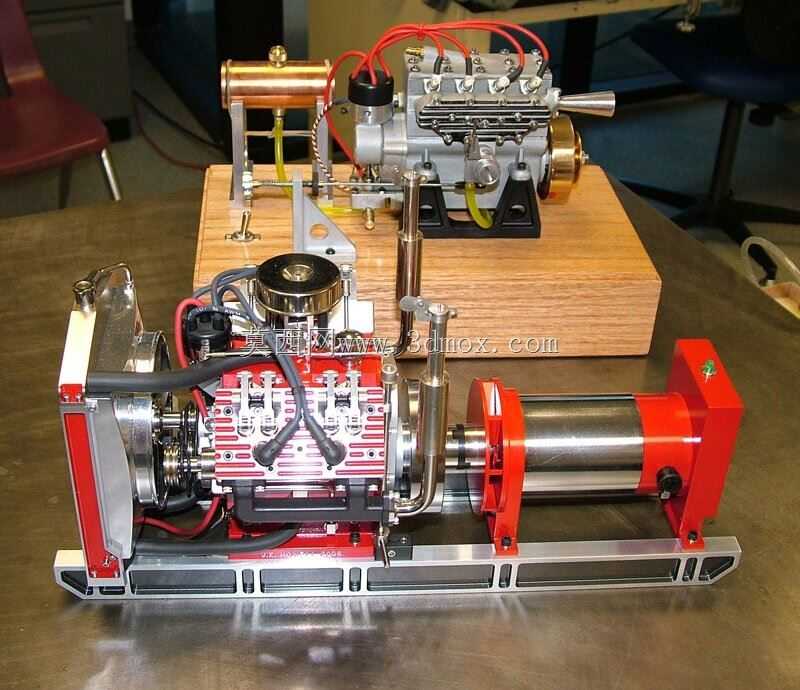

这款微型水冷V4动力装置，主要面向小型动力演示、精密机械教学、模型动力配套以及小型特种动力实验场景使用，可作为航模、小型特种作业载具、精密机械展示台的核心动力单元，也能用于机械原理教学中直观展示四缸V型排布内燃机的工作逻辑，帮助学习者理解配气机构、冷却回路、点火系统的协同运作方式。从功能特性来看，该装置采用V型四缸排布结构，相比同排量直列机型拥有更紧凑的横向占用空间，水冷散热回路覆盖缸体与缸盖区域，能够在持续高转速运转时维持稳定的工作温度，避免微型动力装置常见的过热衰减问题；独立的点火线路排布对应每个气缸的点火时序，搭配侧置的化油结构与金属排气组件，完整还原了全尺寸内燃机的进排气、点火、做功全流程工作逻辑，输出端预留了标准联轴接口，可直接对接负载结构传递扭矩。在设计思路上，该结构优先兼顾了微型化下的结构强度与可装配性，缸体散热鳍片采用等间距排布，既保证了散热接触面积，也预留了冷却管路的走管空间；底座采用铝型材拼接式支撑结构，将动力主体与启动电机同轴固定，保证输出轴与负载端的同轴度公差控制在合理范围内，避免运转时出现偏心振动；上方搭载的同系列微型直列动力结构，也采用了统一的安装固定逻辑，可实现同系列动力单元的快速替换适配。从外形尺寸与安装边界来看，整套装置的支撑底座采用长条形铝型材框架，横向安装孔位沿底座长边等距分布，可直接固定在标准实验台架或模型载具的安装平面上，整体高度控制在适配小型展示罩的范围内，侧向突出的化油组件、排气管道与冷却管路均未超出底座的投影边界，不会在安装时与周边结构产生干涉；输出端的连接轴伸出长度预留了联轴节的安装空间，不需要额外对轴体进行裁切加工即可完成对接，冷却回路的进出水口设置在缸体侧方易操作位置，方便外接微型水冷循环系统，点火线路的接插件也统一排布在缸体上方区域，便于日常调试与线路维护。整套结构的每一处连接位都做了装配间隙预留，既保证了运转时部件不会出现卡滞，也尽可能压缩了整体体积，适配小型化场景的安装使用需求。
