直齿锥齿轮传动变速器控制模块结构

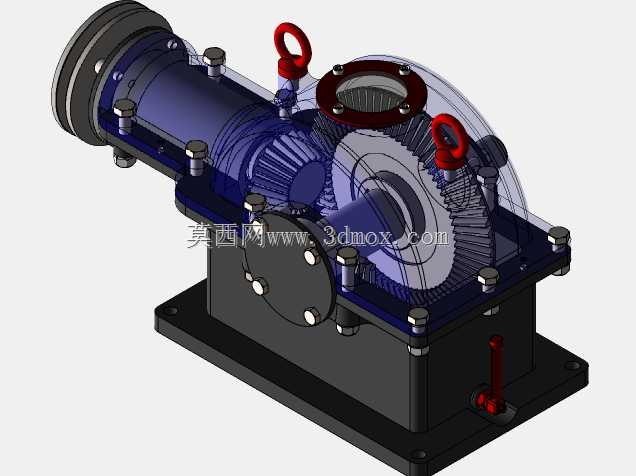

这款直齿锥齿轮传动的变速器控制模块，主要面向中小功率传动场景的动力换向与减速需求，常见于轻工输送设备、小型工程机械辅传系统、农用机具动力分配单元等工况，可实现相交轴之间的动力传递，在输入轴与输出轴呈垂直布局的安装场景中替代传统平行轴传动结构，大幅缩减传动系统的整体占用空间。从实际用途来看，该模块核心作用是将原动机输入的高转速低扭矩动力，通过直齿锥齿轮副的啮合传动完成转速降低、扭矩放大，同时实现动力传输方向的90度转向，适配安装空间受限、动力输入输出方向存在垂直夹角的设备布局需求，可直接作为独立传动单元对接负载端，也可集成在成套设备的传动链中作为换向减速段使用。在功能特性上，模块采用直齿锥齿轮啮合结构，相比螺旋锥齿轮加工难度更低、装配调整更便捷，运行时不存在轴向附加分力，对支撑轴承的轴向载荷要求更小，日常维护保养难度更低；箱体采用剖分式密封结构，上下箱体通过螺栓紧固连接，结合面设置密封结构防止润滑油渗漏，箱体顶部预留观察与注油接口，侧面设置油位检测与放油结构，可实时监控箱内润滑油状态，顶部配置的吊环结构方便模块整体吊装转运，输入输出端均采用法兰式连接接口，可快速对接不同规格的动力输入部件与负载连接部件，底座预留标准化安装孔位，可直接固定在设备安装基面无需额外加工转接支架。设计思路上，整体围绕紧凑化、易维护的核心目标展开，齿轮副参数经过匹配校核，保证啮合重合度满足平稳传动要求，轴承选型兼顾径向与锥齿轮传动产生的轴向载荷，箱体壁厚经过刚度校核，避免满负载运行时出现箱体变形导致齿轮啮合错位，所有外露紧固件均采用标准件，降低后期备件替换成本，密封结构兼顾静密封与动密封需求，可适应多粉尘、少量溅水的常规工业车间运行环境。外形尺寸与安装边界方面，模块整体采用方形底座加卧式筒体的布局，输入轴沿水平筒体轴向伸出，输出轴沿垂直于输入轴的方向从箱体侧部伸出，底座安装孔采用对称布局，安装时只需保证输入输出轴的同轴度对接要求，预留足够的接线与维护操作空间即可完成部署，整体外轮廓无突兀外伸结构，可在狭小设备舱内完成安装固定。
