智能循迹移动小车底盘结构设计

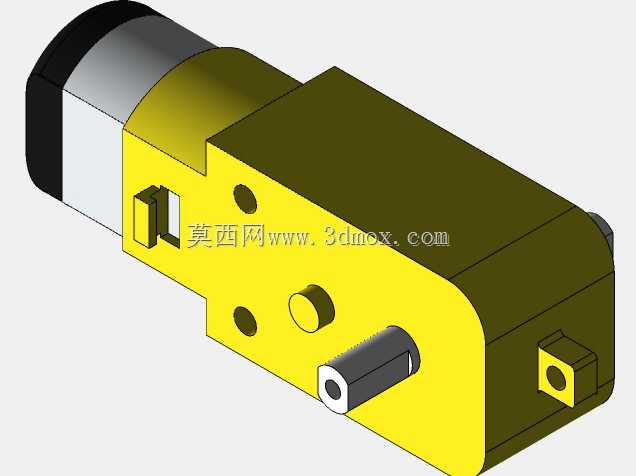

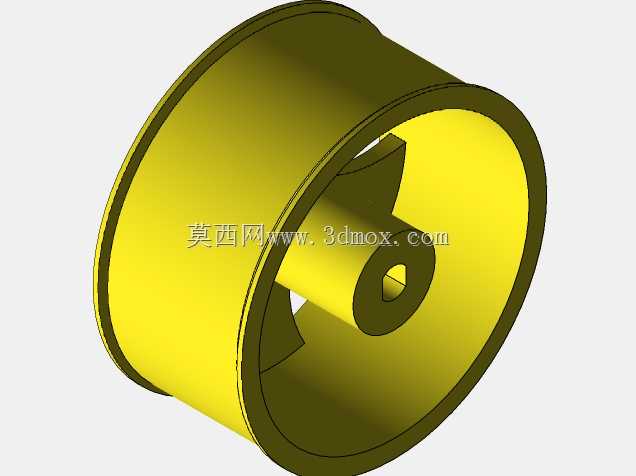

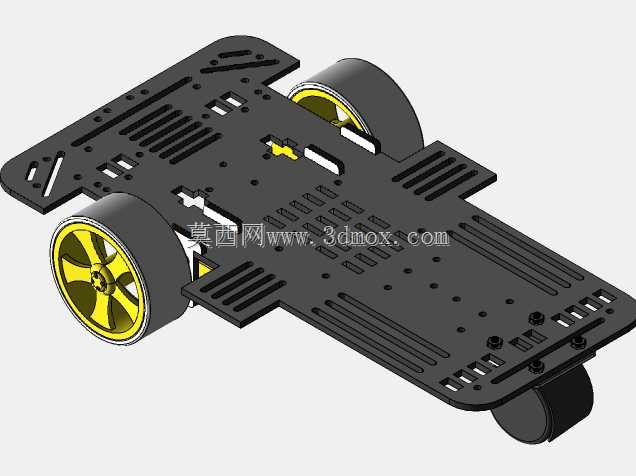

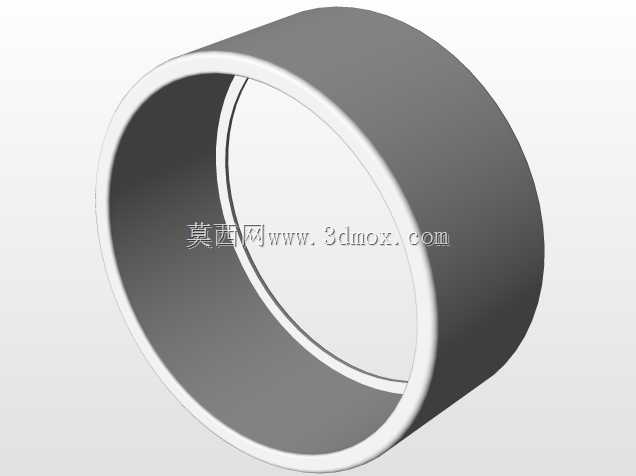

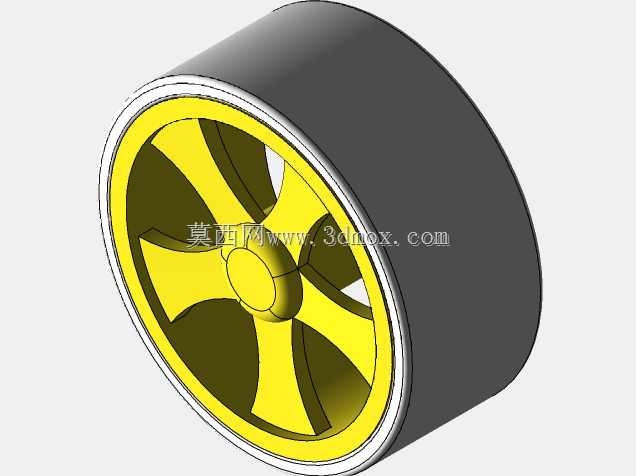

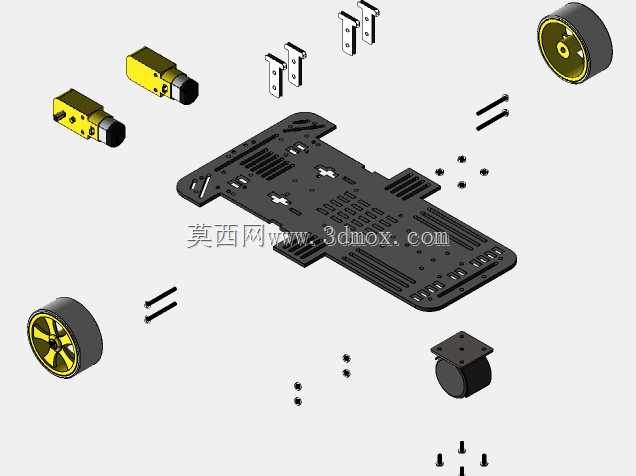

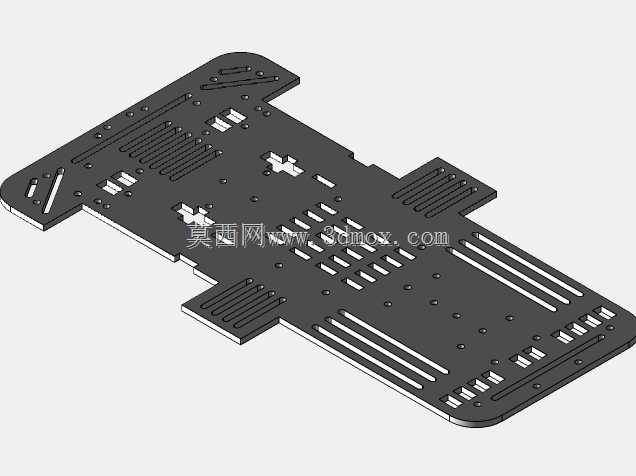

这款轮式移动底盘主要面向教学实训、小型智能移动设备开发场景，是搭建循迹功能移动载体的核心结构件，可广泛应用于高校电子信息类专业课程设计、青少年科创竞赛、小型室内巡检设备原型开发等场景，能够为各类需要沿预设路径移动的小型智能设备提供稳定的机械承载与运动支撑。从实际用途来看，该底盘作为移动载体的基础框架，可搭载红外循迹模块、主控电路板、供电电池、驱动电机等功能组件，实现沿预设黑色引导线自动行进的功能，能够完成路径跟踪、定点停靠、避障拓展等多种移动任务，是入门级移动机器人开发最常用的基础结构方案。在功能特性上，该底盘采用分层镂空的板式结构设计，板面预留了多组标准化安装孔位与长条形调节槽，可适配不同尺寸的主控板、传感器、电池模块的安装固定需求，无需额外打孔即可完成多数常用电子模块的装配；轮组采用差速驱动布局，左右两侧主动轮搭配尾部万向从动轮的结构，可实现原地转向、小半径转弯等灵活的运动动作，能够适配狭窄空间内的路径行进需求；轮体采用橡胶外圈搭配硬质轮毂的结构，既能够保证行进过程中的抓地力，减少打滑对循迹精度的影响，也能降低轮组转动的晃动量，提升底盘行进的平稳性。从设计思路来看，该结构优先考虑装配便捷性与拓展性，整体采用一体化板材切割成型的方案，减少了额外的拼接连接件，降低整体装配难度；板面的镂空槽位一方面可以减轻底盘整体重量，降低电机驱动负载，提升续航表现，另一方面可以为传感器、接线预留走线空间，避免线路杂乱缠绕影响设备运行；安装孔位采用通用化间距设计，兼容市面上多数主流的小型直流电机、循迹传感器、舵机等配件的安装尺寸，使用者可根据自身需求灵活搭配不同的功能组件，拓展出避障、遥控、蓝牙通信等额外功能。在外形尺寸与安装边界上，该底盘整体为狭长型板式结构，长宽尺寸适配常规桌面级实训场景的使用需求，可在标准宽度的循迹赛道上顺畅通行；主动轮安装位预留了足够的轮边间隙，避免轮体转动过程中与车架发生摩擦干涉；板面的安装区域划分清晰，前端预留了传感器安装位，可将红外循迹探头布置在底盘最前端，提前识别路径标识，中部区域为电池与主控板安装区，重心布置在两轮轴线附近，保证底盘行进过程中的稳定性，尾部预留万向轮安装位，可适配不同尺寸的万向从动轮，调整底盘离地间隙，适配不同平整度的行进路面。
