立式承压核反应堆结构三维设计

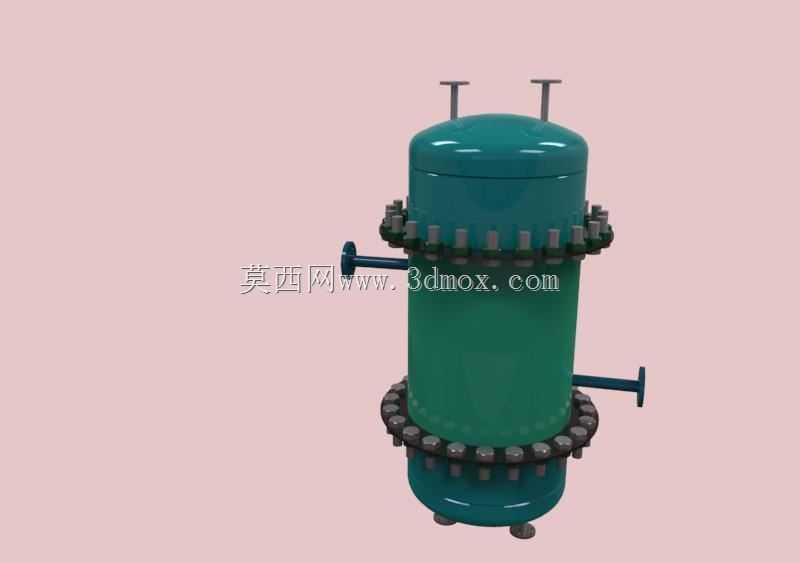

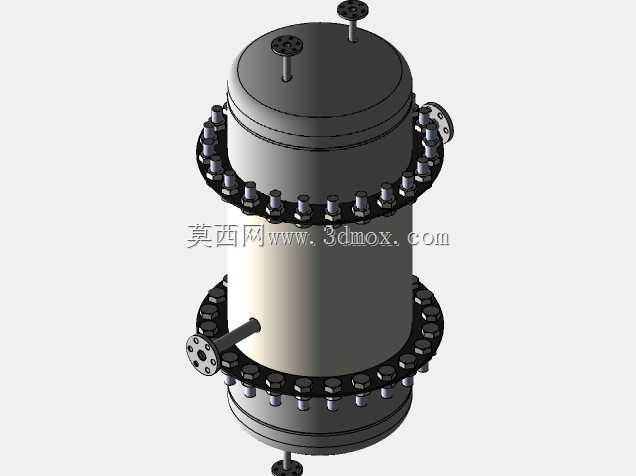

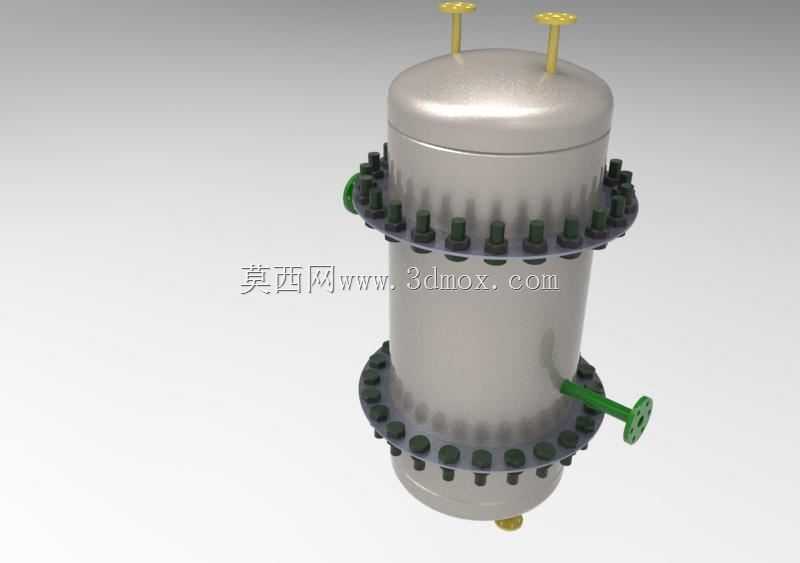

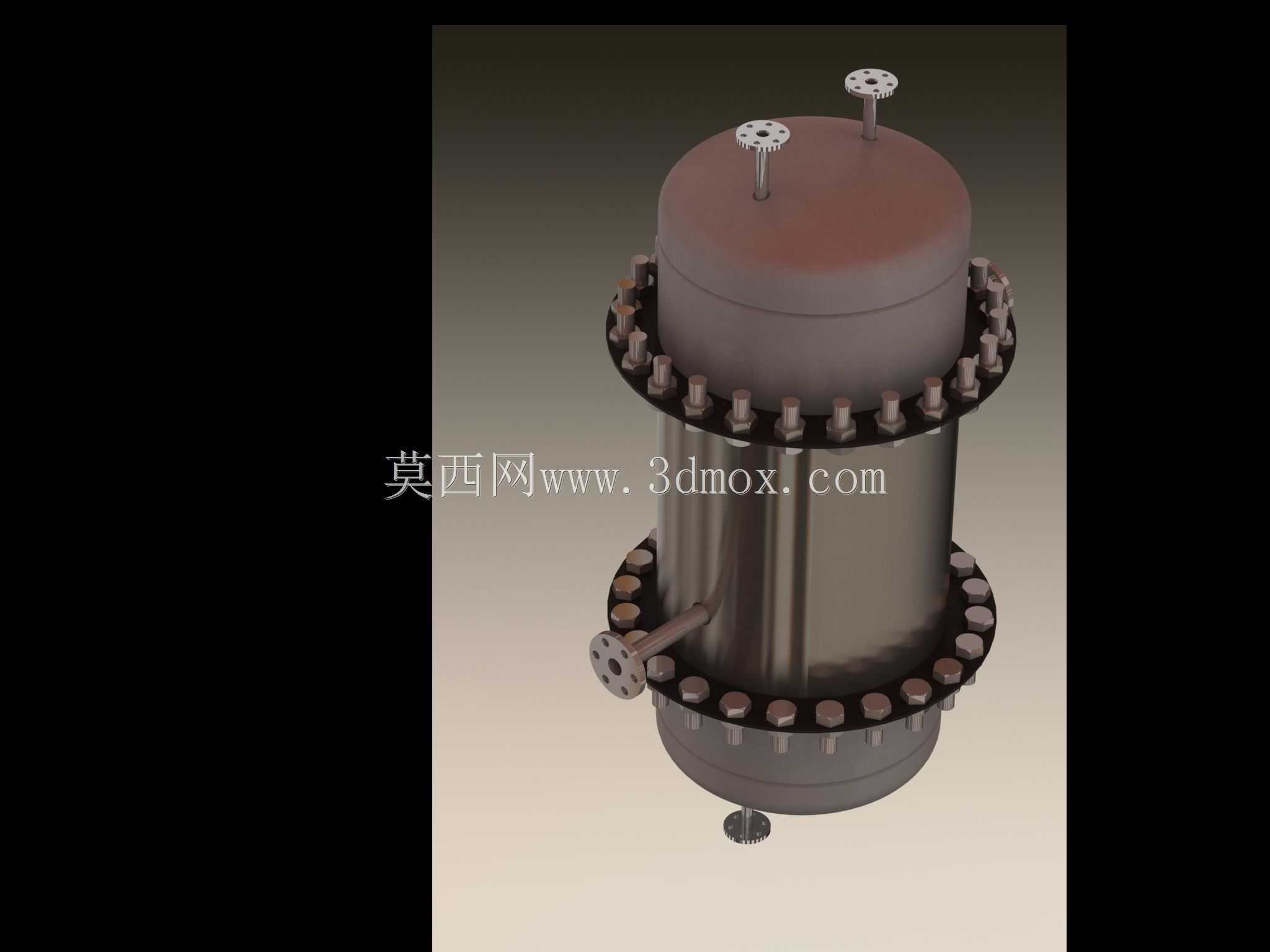

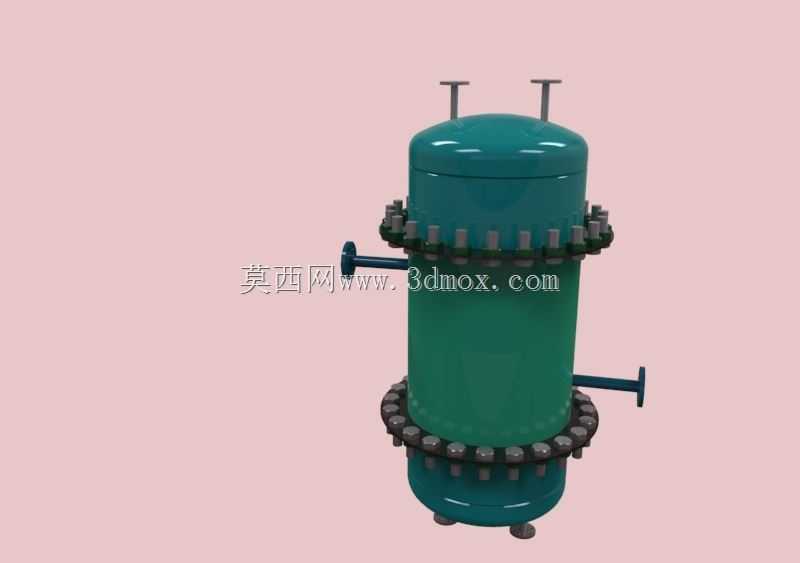

该模型还原的是立式承压型核反应堆本体结构，主要应用于中小型核能供热、小型模块化核电试验装置以及科研教学用核反应模拟平台场景，是核能系统中承载核反应核心过程的关键承压设备。设备实际运行过程中，主要承担核燃料组件容纳、一回路冷却剂承压密封、反应热量导出、辐射屏蔽边界构建的核心作用，是整个核岛系统中最核心的静设备单元。从功能特性来看，该结构采用上下双封头的立式罐体设计，筒体上下两端均采用高颈法兰配合周向均匀布置的紧固件实现密封连接，这种结构既能够满足设备定期开盖检修、装填核燃料组件的操作需求，又能够在高压运行工况下保证足够的密封可靠性，避免一回路带放射性的冷却剂发生泄漏。设备顶部设置两个小口径引出接口，用于安装控制棒驱动机构的贯穿件，实现反应性控制部件的穿舱安装；筒体侧部设置的带法兰接口为一回路冷却剂的出入口，用于连接外部回路实现堆芯热量的持续带出；底部设置的小口径接口可用于排污、疏水或者仪表安装，满足运行过程中的工况监测与维护需求。从设计思路来看，整体结构遵循承压容器的等强度设计原则，上下封头采用标准椭圆形封头结构，能够有效降低承压状态下的应力集中系数；周向法兰的螺栓孔采用等节距均匀排布，保证法兰面的压紧力均匀分布，避免局部密封失效；所有外接接口均采用法兰连接形式，方便现场安装时与外部管线进行对接，降低现场焊接的施工难度。从外形尺寸与安装边界来看，该立式设备整体为竖直圆柱形态，安装时需预留顶部控制棒机构的安装操作空间，侧部管线接口需预留足够的法兰拆装操作距离，设备底部需设置配套的支撑裙座来承载整个罐体的运行重量，安装基础需要满足对应的承重与水平度要求，保证设备长期运行过程中不会出现倾斜偏移。整体结构细节还原到位，法兰紧固件、接口结构、封头形态都符合实际核承压设备的设计规范，能够用于核能装备的结构展示、安装模拟以及教学演示场景。
