双层排布式透明壳体电气控制箱

这款电气控制箱主要面向小型自动化设备、单机配套控制柜、小型生产线工位配电等应用场景，可作为独立设备的电气控制核心载体，承担设备动力回路通断、控制信号分发、电气元件防护等核心功能，适配轻工生产设备、小型加工专机、实验室测试装置等对配电集成度有要求的使用场景，能够在常规工业车间、设备内置安装位等环境下稳定承载内部电气元件，为整套设备的电气系统提供规整的安装载体与基础防护。

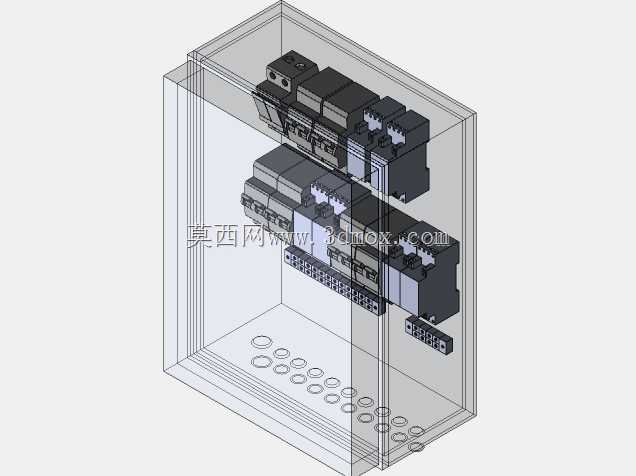

在功能特性上，该电控箱采用双层元件排布设计，上下两层安装位分别布置不同功能的电气元件，上层可放置主回路断路器、电源开关等大尺寸动力元件，下层可排布中间继电器、控制端子排等信号类元件，充分利用箱体内部的垂直空间，在有限的箱体占地面积下实现更高的元件装载量，避免单层排布带来的箱体横向尺寸过大问题。箱体底部预留了规整的进出线开孔位，所有开孔沿箱体底边有序排列，可适配不同线径的动力线、信号线穿入，方便现场接线时的线缆整理与固定，减少线缆交叉弯折带来的接线隐患。箱体采用透明可视化的壳体设计，日常巡检时无需打开箱门即可直接观察内部元件的工作状态、指示灯显示情况，快速排查跳闸、元件异常等问题，大幅降低日常运维的操作成本。

设计思路上，这款电控箱优先考虑内部元件的安装兼容性与接线便利性，内部预留了标准的元件安装导轨位，可适配市面上主流规格的导轨式电气元件，无需额外定制安装支架即可完成元件装配。元件排布时充分预留了接线操作空间，上下层元件之间保留了足够的接线间隙，端子排位置靠近箱体进出线孔侧，减少线缆走线长度，同时各元件之间保留了符合电气安全规范的电气间隙，避免相邻元件之间出现电弧干扰问题。箱体边角采用圆弧过渡处理，既提升了壳体的结构强度，也避免安装维护时尖锐边角划伤操作人员。

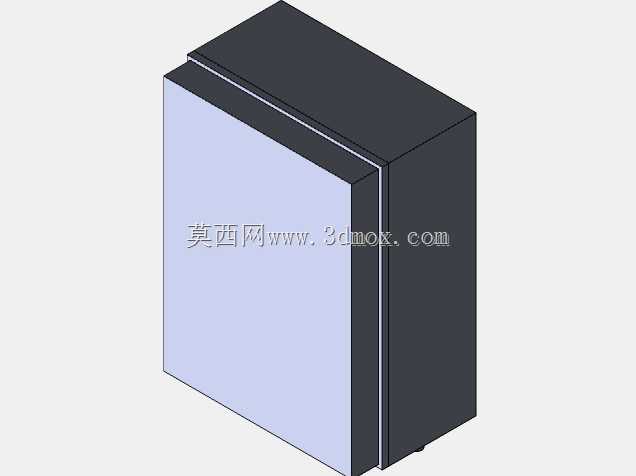

在外形尺寸与安装边界上，这款电控箱采用立式长方体结构，整体尺寸紧凑，可直接嵌入设备机架内部安装，也可通过壁挂支架固定在墙面或设备立面，安装时仅需预留少量的侧边操作空间即可完成箱门开合与接线操作，底部进出线区域预留了足够的线缆弯曲半径空间，适配多股线缆同时接入的走线需求，不会出现线缆挤压弯折导致的线芯损伤问题。
