带前置螺母防水型USB面板安装接口

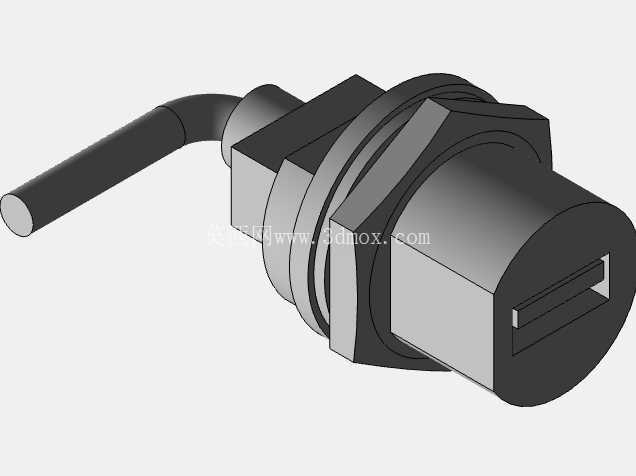

　　在工业控制机柜、户外检测设备、车载电子终端这类需要对外预留数据交互端口的场景里，普通直插式USB接口往往难以兼顾面板固定可靠性与环境防护能力，这款带前螺母的USB面板安装结构，正是针对这类穿板安装需求做的针对性设计。从实际安装逻辑来看，该结构采用前置六角螺母锁紧的固定方式，安装时仅需在设备面板上开出对应直径的穿板过孔，将接口主体从面板外侧推入过孔后，从面板内侧旋紧配套六角螺母即可完成固定，无需额外设计卡扣结构或者打胶固定，安装工序简单，后期维护拆卸也仅需松开螺母即可抽出接口主体，适配厚度在1.5mm到5mm区间的各类金属、塑料面板，覆盖绝大多数工业设备的外壳板材厚度范围。

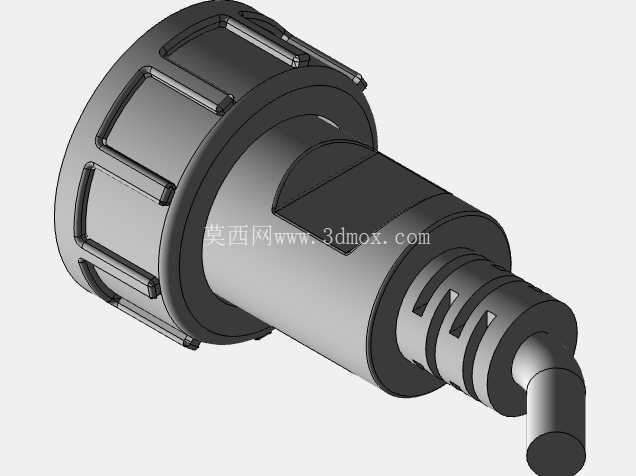

　　接口尾部预留了线缆出线的弯折导向结构，出线端做了圆弧过渡处理，避免线缆在长期弯折过程中出现线芯折断的问题，尾部的护套结构和接口主体之间做了密封压合设计，配合面板安装面的环形密封槽，安装时在槽内放置对应规格的橡胶密封圈，旋紧螺母后可以实现IP67级别的防护能力，能够阻挡日常溅水、粉尘进入设备内部，满足户外设备、车间生产设备的使用环境要求。从结构设计的细节来看，接口的插接端完全遵循标准USB Type-A接口的尺寸规范，公头插入后的啮合长度、插拔力都符合通用USB接口的行业标准，不会出现和常规USB插头适配不良的问题；六角螺母的对边尺寸做了优化，既保证了锁紧时的受力面积足够，不会因为拧紧力矩过大出现螺母滑牙，又不会因为螺母外形过大占用面板内侧过多的安装空间，对于面板上端口排布密集的场景十分友好。

　　在实际选型应用中，这类接口常被用在工业触摸屏的对外数据端口、户外充电桩的调试接口、车载影音设备的外接U盘端口、机床设备的程序导入端口位置，相比直接在面板上开孔露出主板上的USB焊座，这种穿板安装的结构可以将外力作用全部承载在接口外壳和面板结构上，不会因为插头插拔时的侧向力导致主板上的焊盘脱落，大幅提升端口的使用寿命。建模过程中对各个配合面的公差做了合理预留，螺母和接口主体的螺纹配合采用过渡配合设计，既保证旋紧过程顺畅无卡滞，又不会因为配合间隙过大导致锁紧后接口出现晃动；插接端的外壳壁厚控制在1.2mm，采用锌合金压铸成型的工艺即可满足结构强度要求，同时兼顾整体重量控制，不会给面板带来额外的负重。

　　安装边界方面，接口插入面板后，内侧突出面板的长度控制在18mm以内，螺母旋紧后占用的径向空间不超过接口主体外径3mm，排布相邻接口时中心距仅需留出22mm即可满足安装工具的操作空间，对于需要在有限面板区域布置多个数据端口的设计场景，能够有效提升面板空间利用率。接口尾部的线缆出线方向可以根据实际布线需求做90度弯折调整，模型中呈现的90度出线形式适合面板内侧布线空间局促的场景，避免线缆过度弯折导致的信号传输问题，出线位置的护套采用软质橡胶材质，和线缆外皮紧密压合，既可以对线缆根部做应力释放，又能进一步提升尾部的防护性能，避免水汽顺着线缆外皮间隙进入接口内部。
