可调式蜗轮蜗杆喉箍紧固夹结构设计

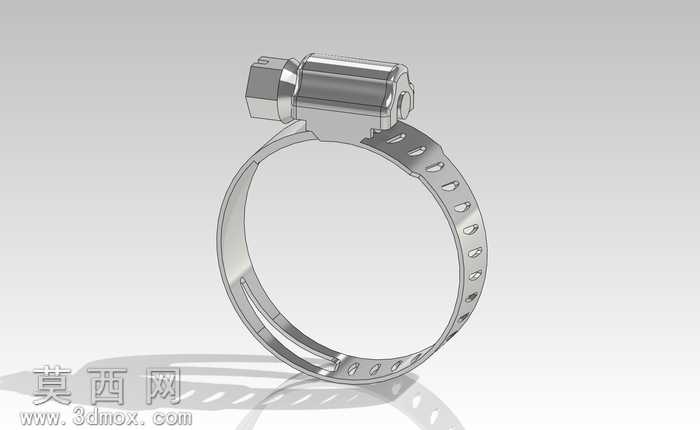

本作品为可调式蜗轮传动喉箍紧固夹的三维参数化设计模型，建模过程采用SolidWorks软件完成全参数化驱动搭建，整体模型包含箍带、蜗轮蜗杆调节头、锁止结构三个核心组成部分，所有零件均按照实际五金件的加工工艺要求完成特征建模，未添加冗余的非工艺特征。建模阶段首先完成箍带的环形基体搭建，箍带表面等距排布的调节锁孔采用线性阵列特征完成，所有孔位的间距、孔径参数均匹配蜗轮蜗杆的进给行程参数，保证箍带收缩调节时每一档位都能与锁止结构精准卡合，箍带两端的弯折过渡位置均添加了符合钣金冲压工艺要求的圆角特征，避免实际生产中出现应力集中断裂的问题。调节头部分的蜗轮蜗杆结构采用渐开线齿形参数完成建模，齿面添加了模拟金属镀锌层的哑光金属材质，蜗杆端部的六角调节头尺寸匹配标准六角扳手的通用规格，建模时特意保留了蜗杆与蜗轮的啮合间隙参数，还原实际产品转动调节时的顺滑手感，避免模型出现干涉无法模拟装配动作的问题。渲染阶段采用工作室环境光完成效果输出，整体金属材质区分了箍带的不锈钢拉丝质感与调节头的镀锌哑光金属质感，阴影效果采用软阴影参数，清晰呈现产品的环形结构轮廓与各部件的装配位置关系。设计过程中预设了两种不同直径范围的配置参数，使用者可直接通过修改配置参数快速调整箍带的适配直径，无需重新绘制基础特征，适配不同管径的管路紧固需求，整体结构完全复刻实际工业用蜗轮喉箍的工作原理，通过蜗杆转动带动蜗轮收束箍带，相比普通螺丝紧固喉箍拥有更大的紧固力与更宽的调节范围，锁止后可承受更高的管路压力，不会出现松脱滑脱的问题，模型所有装配关系均采用实际装配约束完成，可直接用于装配模拟、工程图导出以及3D打印验证。
