工业钣金烤箱承托托盘结构设计

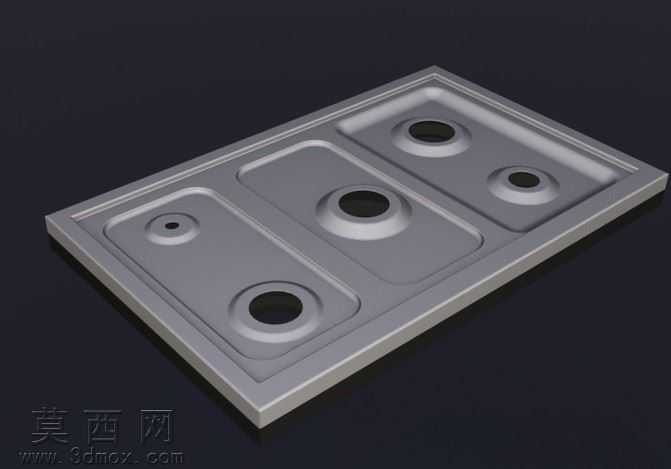

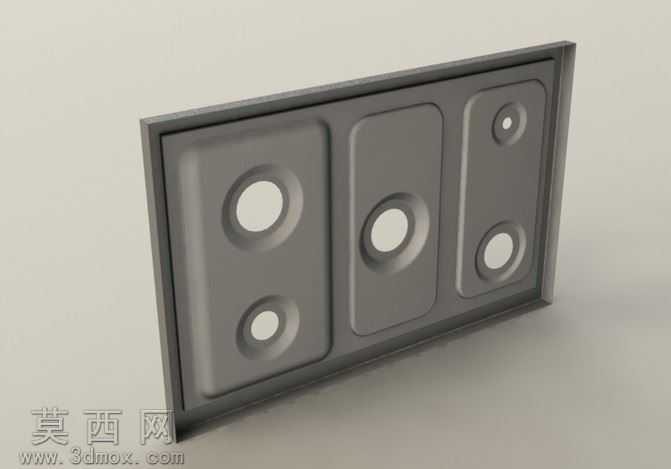

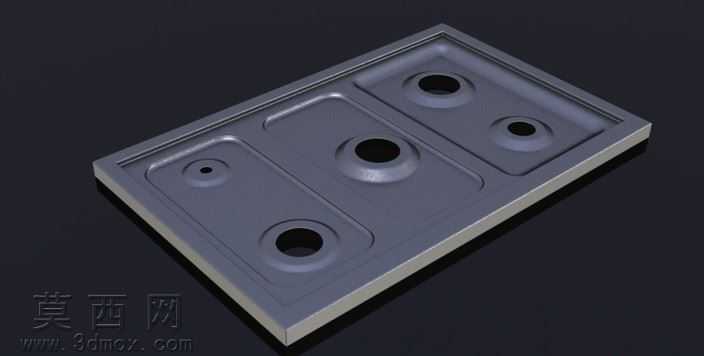

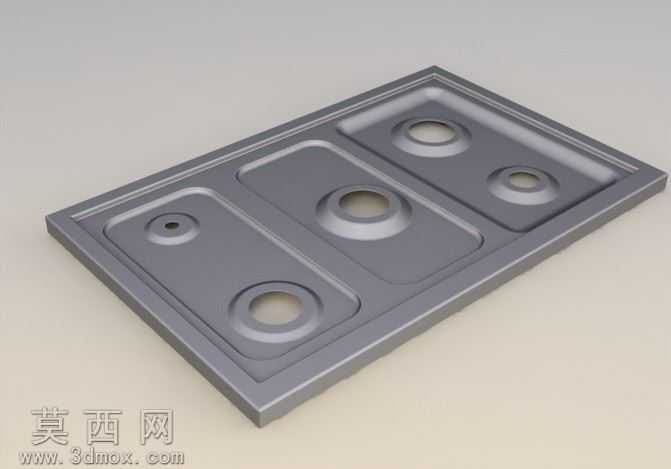

本作品为烤箱配套使用的钣金承托托盘三维模型，建模阶段围绕钣金加工的工艺特性展开全流程设计，首先依据烤箱内部腔体的安装尺寸确定托盘的整体外轮廓，采用等壁厚的钣金基材作为设计基础，通过基础草图绘制完成托盘的平面轮廓线稿，对每一处安装孔位、凹陷成型区域的位置进行精准定位，确保后续成型后各结构的位置公差满足装配要求。建模过程中严格遵循钣金冲压、拉伸的成型逻辑，对托盘表面的多组凹陷承托结构做了工艺性优化，每一处凹陷的拔模角度均参考实际冲压脱模需求设置，避免出现成型倒扣、壁厚不均的问题，不同直径的圆形安装孔位分别对应烤箱内部的定位销、加热组件避让、固定螺丝的安装需求，孔位边缘做了适配钣金厚度的翻边处理，既提升孔位的结构强度，也能消除板材剪切后的锐边风险。托盘整体的边缘采用折弯收边结构，通过等距折弯形成一圈加强边框，大幅提升薄钣金基材的整体抗形变能力，避免托盘在承托高温食材、烤盘时出现中部下凹、边缘翘曲的问题。材质渲染阶段选用了哑光磨砂的金属不锈钢材质，还原工业烤箱配件常用的基材表面质感，对凹陷结构的转角、孔位边缘做了细微的圆角光影处理，真实呈现钣金冲压成型后的边角过渡效果，渲染场景采用深色纯色背景，搭配柔和的侧方打光，清晰展现托盘表面的结构起伏与成型细节。设计思路上充分考虑了烤箱内部的高温使用场景，所有结构均无封闭积液腔体，凹陷区域的坡度设置可引导少量冷凝水、油污向指定位置汇集，方便日常使用后的清洁维护，各承托凸台的高度经过统一校准，可稳定适配不同尺寸的烤盘、烤网放置需求，整体结构无多余装饰特征，完全围绕实用功能与钣金加工的量产可行性设计，每一处结构特征都可对应实际钣金加工中的冲孔、拉伸、折弯、去毛刺工序，模型的特征树逻辑清晰，可直接导出用于工艺拆解与生产加工参考。
