双列齿轮箱侧端盖结构设计方案

该齿轮箱双盖是配套小型双列齿轮传动箱体的侧端防护构件，主要应用于小型精密传动场景，涵盖微型遥控模型动力传输单元、小型桌面自动化设备传动模组、低功率电动工具减速机构等领域，作为齿轮箱箱体的侧向封装部件，承担着封闭箱体内部腔体、定位传动齿轮轴系、阻隔外界粉尘与水汽侵入、维持箱内润滑脂存储环境的核心作用，同时为箱体内部的齿轮啮合传动提供稳定的结构支撑边界，避免传动过程中轴系出现径向窜动影响传动精度。

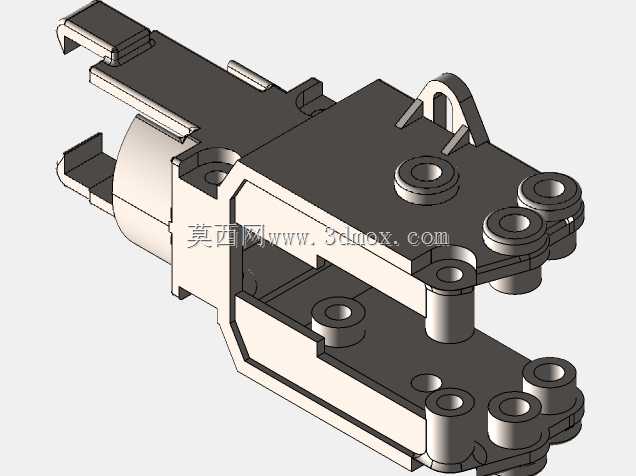

在产品功能特性设计上，该端盖采用一体化注塑成型的结构思路，适配批量轻量化生产需求，端盖表面预留了多组轴系定位孔位，对应双列平行排布的齿轮轴安装位置，孔位周边设计有加强筋结构，提升轴系安装位的结构强度，避免长期受轴系径向载荷作用出现孔位变形；端盖与箱体贴合的接触面设计有嵌入式密封槽，可配套橡胶密封垫实现贴合面的静密封，防止箱内润滑脂泄漏，同时阻挡外界杂质进入啮合区域造成齿轮磨损；端盖边缘排布有对应箱体连接的安装凸台，凸台位置与箱体侧端面的连接柱完全匹配，可通过自攻螺丝实现端盖与箱体的紧密贴合，安装后无突出结构，保证齿轮箱整体外形的规整性。

从设计思路来看，该端盖完全匹配田宫款双列齿轮箱的内部传动布局，在结构设计阶段同步考量了齿轮啮合的运动边界，所有内部避让结构的尺寸均按照齿轮最大回转半径预留安全间隙，避免端盖装配后与转动的齿轮发生运动干涉；针对不同轴段的穿出位置，设计了对应的轴孔避让结构，同时在轴孔位置预留了润滑脂存储的微小腔体，可在长期运转过程中持续为输出轴提供润滑介质，降低轴与孔位之间的摩擦损耗。

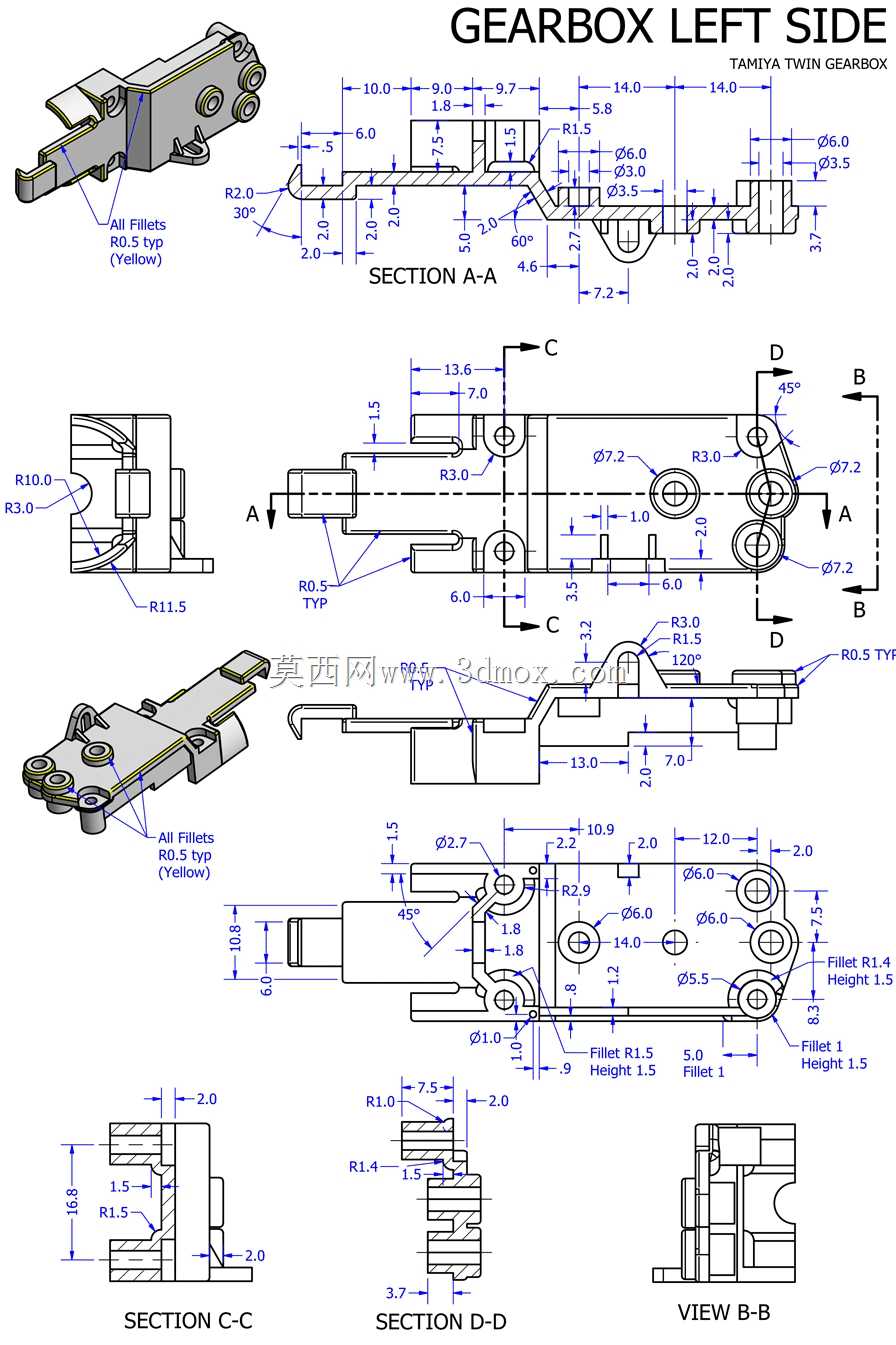

在外形尺寸与安装边界上，该端盖整体为不规则扁平状结构，总长度控制在95.5mm，最大宽度为29.9mm，整体壁厚均匀控制在1.5mm-2mm区间，既保证结构强度又控制整体重量；所有外轮廓的圆角均按照R0.5-R1.5的工艺要求设计，适配注塑成型的脱模需求，避免锐角结构造成生产过程中的应力集中；安装孔位的中心距完全匹配对应齿轮箱箱体的连接柱位置，横向与纵向的安装孔位公差控制在±0.1mm范围内，保证装配后端盖与箱体的同轴度，避免出现轴系卡滞的问题；端盖装配后与箱体结合面的缝隙小于0.1mm，可有效实现密封防护，同时端盖外侧无多余突出结构，可适配狭小空间内的传动模组安装需求，不会与周边其他构件发生安装干涉。
