显微镜配套双向丝杠微型拉力试验装置

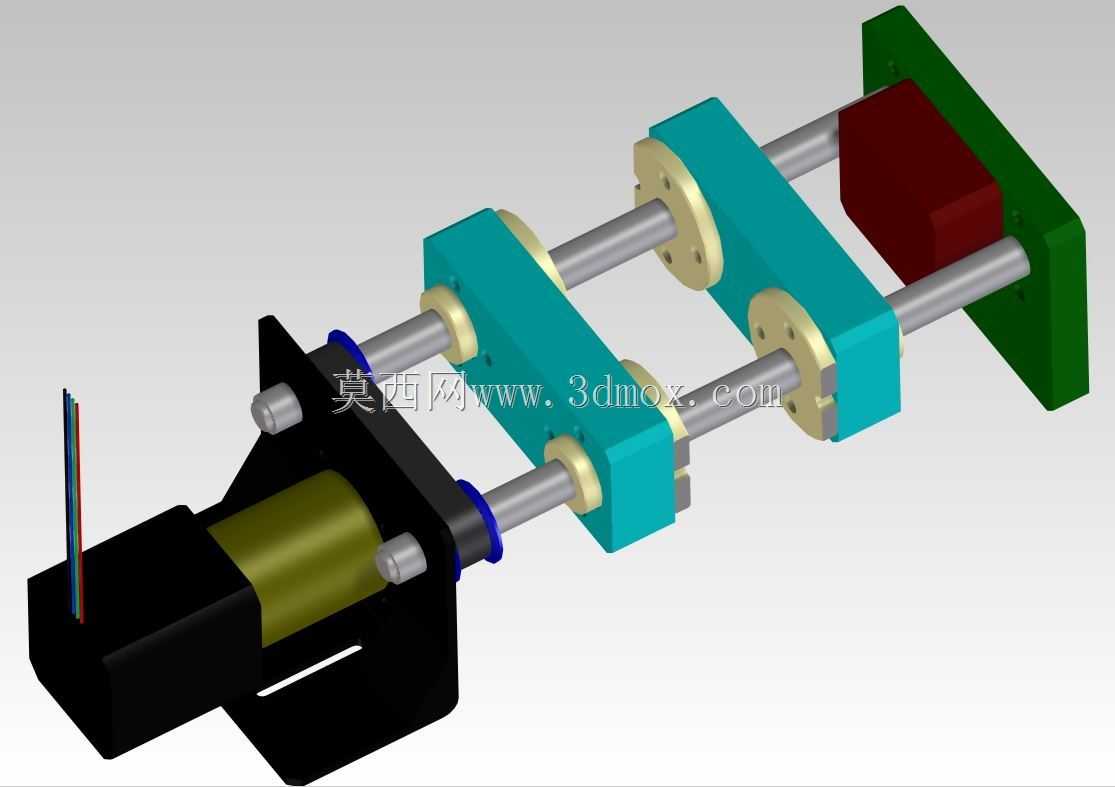

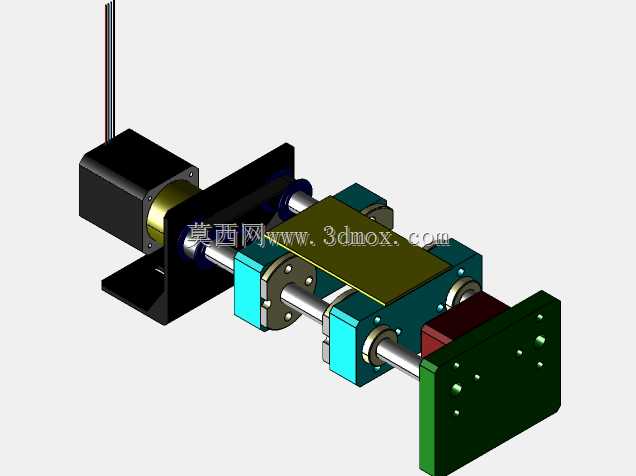

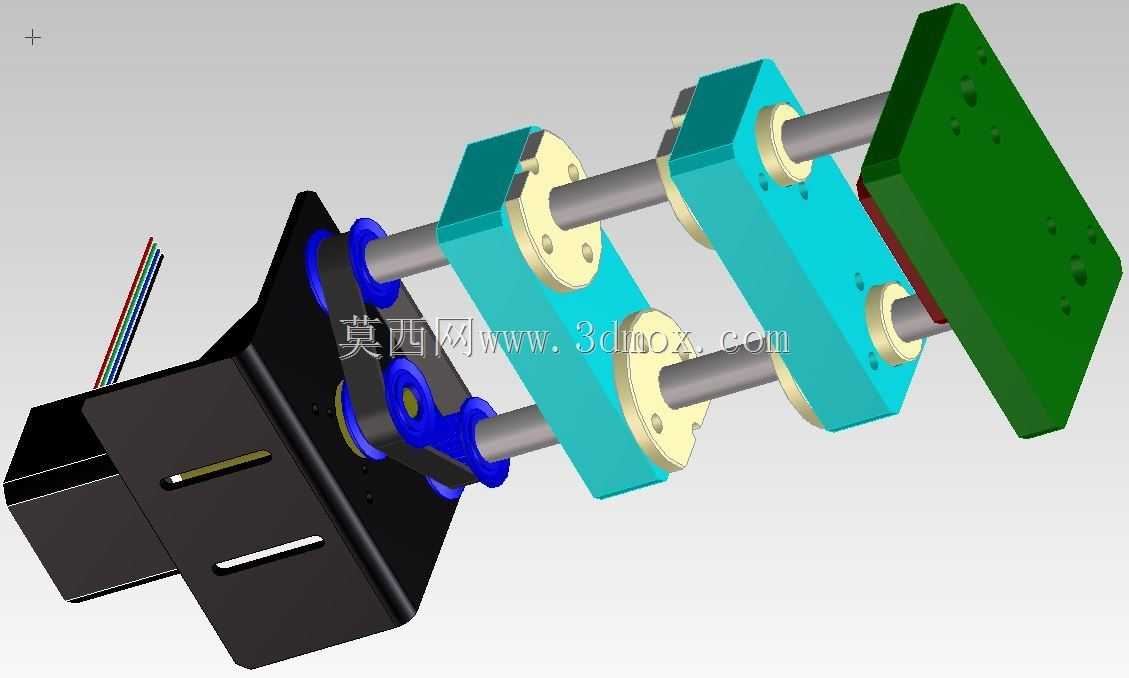

这款微型拉力试验装置，核心面向微尺度材料力学性能检测场景设计，主要适配实验室显微镜观测环境，解决传统拉力试验机体积过大、无法配合显微观测设备完成细观拉伸过程捕捉的痛点，可放置于显微镜载物台周边的有限操作空间内，完成薄膜、微丝、微型复合材料样件的拉伸力学性能测试，同步配合显微成像设备记录材料拉伸过程中的形变、裂纹扩展、界面失效等细观行为，为微纳材料研发、生物力学样本检测、微型电子器件封装可靠性验证提供精准的力学加载支撑。设备采用双向丝杠作为核心传动结构，两根平行光轴作为运动导向支撑，驱动端搭载动力单元带动丝杠转动时，两侧夹持滑块可沿光轴做同步反向运动，保证样件拉伸过程中始终处于观测视野中心位置，避免单向拉伸时样件整体偏移导致的显微观测失焦问题，对称式的结构布局也让设备整体受力更加均衡，减少单侧加载带来的结构形变误差，提升微小力值加载的稳定性。夹持端采用可换式夹头设计，可根据不同样件的形态、材质更换适配的夹持块，针对薄型薄膜样件可采用平面压合夹头，针对微丝类样件可采用V型槽锁紧夹头，针对硬质微型样件可采用螺栓顶紧夹头，适配多类微尺度试样的装夹需求，夹头安装面设置定位销孔，保证更换夹头后夹持中心始终与丝杠轴线重合，避免装夹偏差带来的附加弯矩影响测试精度。设备整体采用紧凑型布局设计，整体外轮廓控制在显微操作的适配尺寸范围内，底部设置标准化安装孔位，可直接固定在显微镜配套的操作平台上，也可搭配独立的隔震底座使用，动力端与主体结构采用分体式连接设计，减少动力单元运转时的振动传递到测试区域，避免显微观测画面出现抖动。导向光轴采用高精度磨削加工，表面硬度高、摩擦阻力小，配合直线轴承支撑滑块运动，保证运动过程顺滑无卡滞，双向丝杠采用细牙导程设计，可实现微米级的拉伸位移控制，配合外置的力值传感器即可完成高精度的拉力-位移曲线采集，设备端板采用加厚结构设计，减少大拉力加载下的结构形变，保证测试数据的准确性。设备的走线采用侧边隐藏式布局，动力线与传感器信号线从端板侧边引出，不会遮挡显微观测的光路，整体结构无突出的尖锐部件，操作空间充裕，方便实验人员完成样件装夹、设备调试等操作，可适配正置显微镜、倒置显微镜等多类常规显微观测设备的安装空间要求，无需对现有显微设备做改造即可完成配套使用。
