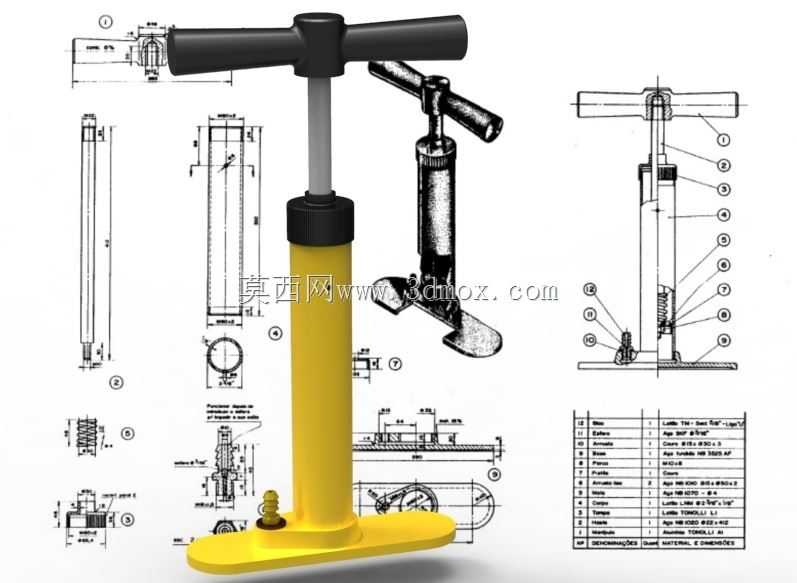

手动立式便携打气泵结构设计

这款手动立式打气泵是面向民用低压充气场景设计的手动工具，核心应用场景覆盖日常家用非机动车轮胎补气、小型球类充气、充气玩具补压、低压气动小工具临时供气等领域，无需外接电源即可独立完成充气作业，适配无供电条件的户外出行、居家应急、路边临时补胎等使用需求，是民用五金工具品类中普及率极高的基础充气器具。从实际用途来看，该产品主打低频次、小容量的低压充气作业，输出压力可满足日常自行车、电动自行车轮胎的标准胎压需求，搭配不同规格的气嘴转接头即可适配美式气门嘴、法式气门嘴以及球类、充气玩具的专用充气接口，适用范围覆盖绝大多数民用低压充气需求，相比电动充气设备不存在电池亏电、电路故障的隐患，结构简单可靠，长期存放也不会出现功能失效问题，非常适合作为家庭常备应急工具、骑行随身备用装备使用。从功能特性来看，该产品采用经典的单级活塞式压缩结构，依靠T型手柄带动活塞杆在缸筒内做往复直线运动，通过活塞上的单向阀结构控制气流方向，上提手柄时缸筒内形成负压吸入外界空气，下推手柄时缸筒内空气被压缩推开出气端单向阀，将压缩空气注入待充气容器内；底座采用加宽落地式支撑结构，作业时可单脚踩住底座固定泵体，避免施力过程中泵体侧翻偏移，T型横向手柄符合人体工学设计，双手握持下推时可均匀传递施力，降低长时间充气的操作疲劳感，出气端设置有预留的气压表安装位，可根据使用需求加装小型气压表实时监测输出压力，避免充气压力过高损伤待充气物品。从设计思路来看，整体结构遵循极简可靠的设计原则，全机仅包含缸筒、活塞杆、活塞组件、单向阀组、手柄、底座、出气管路几个核心模块，零件数量少且多为通用冲压、注塑件，生产装配难度低，后期维护简单，普通用户仅需更换活塞密封圈即可完成日常保养，大幅降低产品全生命周期的使用成本；结构设计上充分考虑手动作业的施力特性，缸筒长度与手柄力臂经过匹配计算，保证常规成人施力即可达到日常使用所需的充气压力，不会出现操作费力或者充气效率过低的问题。从外形尺寸与安装边界来看，该款气泵整体为立式细长结构，整体高度适配成人站立操作的舒适高度，无需大幅弯腰即可完成握持施力，底座宽度控制在单脚可完全踩踏固定的尺寸范围内，收纳时占用空间极小，可轻松放入自行车储物包、家用工具箱、汽车后备箱储物格内，无突出的尖锐结构，存放和携带过程中不会刮蹭周边物品；各部件连接位置均采用密封结构设计，缸筒与底座、活塞杆与缸筒、出气管路与底座的衔接位置都设置有密封件，保证压缩过程中无气体泄漏，兼顾充气效率与结构耐用性。
