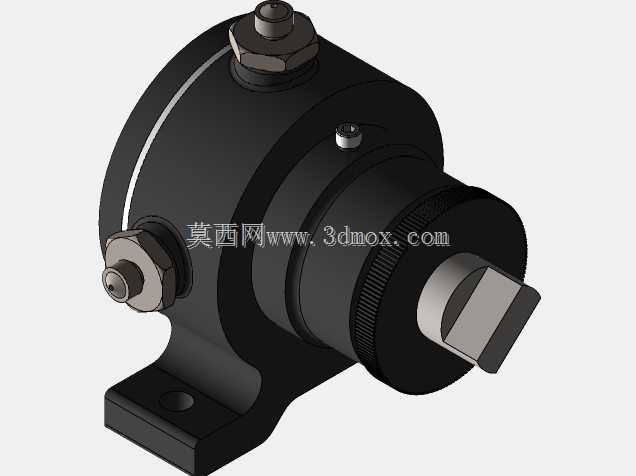

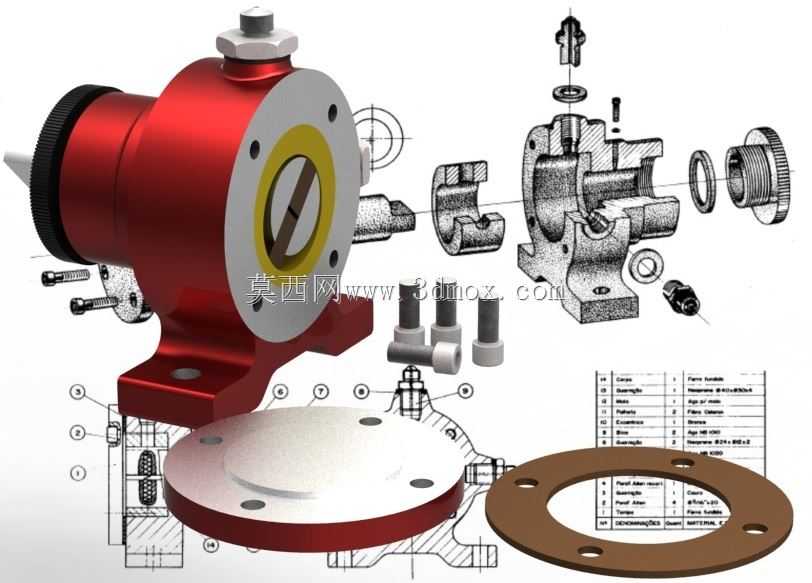

旋转叶片式压缩机结构设计展示

这款旋转叶片式压缩机属于容积式流体压缩设备，核心应用场景覆盖小型气动系统动力供给、低压流体输送、轻工生产环节气源配套、实验台架气源发生等领域，可稳定输出连续无脉冲的压缩介质，适配对气源压力波动要求严苛的精密气动回路、小型喷涂作业工位、实验室流体测试回路等场景，也可作为小型制冷循环系统的核心压缩部件，完成气态冷媒的升压输送环节。设备实际运行时依靠偏心安装的转子带动槽内叶片做周向回转，相邻叶片与泵体内壁、端盖之间形成的密闭腔室随转子转动周期性改变容积，依次完成进气、压缩、排气的连续工作循环，相比传统往复式压缩机，其运转时无往复惯性力，整机振动幅度更小，运行噪音更低，适合对安装环境静谧性有要求的室内作业场景。产品功能设计上兼顾了紧凑性与易维护性，泵体采用分体式壳体结构，进出气接口采用标准化法兰连接形式，可直接对接同通径的工业管路，无需额外加工转接接头；叶片采用耐磨自润滑材质，可在无额外油润滑的工况下短时间运行，适配无油压缩的特殊使用需求；端盖与壳体之间采用密封垫片加止口定位的结构，既保证了腔体的密封性能，也降低了装配时的同轴度调整难度，日常维护仅需拆解端盖即可完成叶片更换、腔体积尘清理等操作，大幅降低了后期运维的工时成本。设计思路上优先优化了转子偏心距与叶片伸出长度的匹配关系，在保证单圈排量满足设计要求的前提下，尽可能缩小了泵体的径向尺寸，同时将安装底座与泵体壳体做一体化铸造成型，底座预留的安装孔位采用长圆孔设计，可适配一定范围内的安装位置偏差，降低现场安装的对位难度。外形尺寸方面，整机径向最大尺寸适配小空间安装场景，轴向长度紧凑，进出气接口的中心高度与常规小型工业管路铺设高度匹配，安装边界预留了足够的扳手操作空间，紧固螺栓的排布位置避开了管路干涉区域，现场安装时无需额外拆解周边管路即可完成整机的固定与管路对接作业，可直接替换同规格的老旧滑片式压缩部件，无需对现有安装基座做大规模改造。
