木质结构木梁发动机机械结构设计

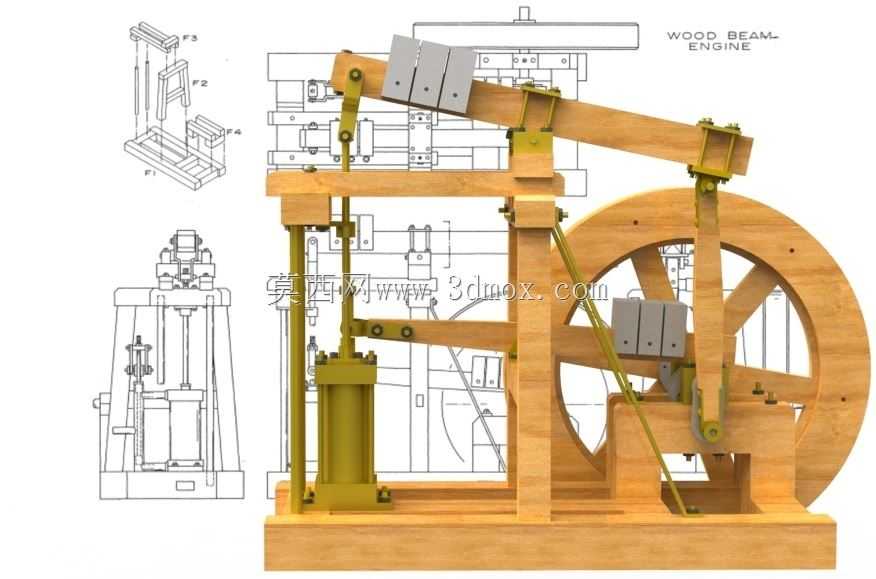

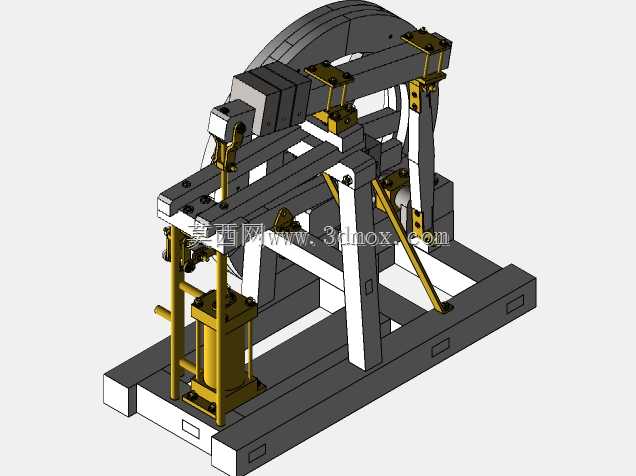

这款木梁发动机属于早期蒸汽机的经典复刻结构，主要应用于机械原理教学演示、复古机械科普展陈、手工机械爱好者收藏展示场景，也可作为小型动力演示装置用于科技馆、院校机械实验室的原理展示环节，帮助学习者直观理解往复式动力机械的运行逻辑。设备核心用途是通过蒸汽压力驱动活塞做往复直线运动，再经由曲柄连杆机构将直线运动转化为飞轮的旋转运动，实现热能向机械能的转换输出，复刻版本保留了原始木梁发动机的全部传动逻辑，可完整演示进气、做功、排气的完整工作循环。产品功能特性上，主体支撑结构采用实木构件打造，兼顾复古质感与结构强度，核心传动部件包含立式气缸、倾斜布置的木梁传动臂、大直径储能飞轮、连杆曲柄组件，气缸部分采用金属材质保证密封性能与耐磨属性，木梁构件通过铰接点连接传动臂与活塞推杆，可将活塞的上下往复动作传递至飞轮端的曲柄结构，大直径飞轮依靠自身转动惯量储存动能，保证整个动力输出过程的平顺性，避免运转过程出现卡顿或转速波动。设计思路上，整体遵循早期木梁发动机的原始布局，将立式气缸布置在机架左侧，倾斜木梁作为核心传动杠杆横跨机架上部，飞轮布置在机架右侧，通过杠杆式传动结构降低活塞侧向受力，提升机构运行的稳定性，所有铰接位置均采用耐磨衬套设计，减少长期运转的磨损量，机架采用框架式实木结构，底部为整块实木底座，保证整机运转时的稳定性，无需额外固定即可平稳放置在水平台面上。外形尺寸与安装边界方面，整机宽度适配常规展示台摆放需求，飞轮直径占据整机近一半高度，安装时需预留飞轮转动的安全空间，前后方向预留传动臂摆动的活动余量，底部底座平整，可直接放置在硬质水平台面，无需额外打孔固定，整机重心偏低，运转过程中不会出现侧翻风险，适合桌面级展示与演示使用。
