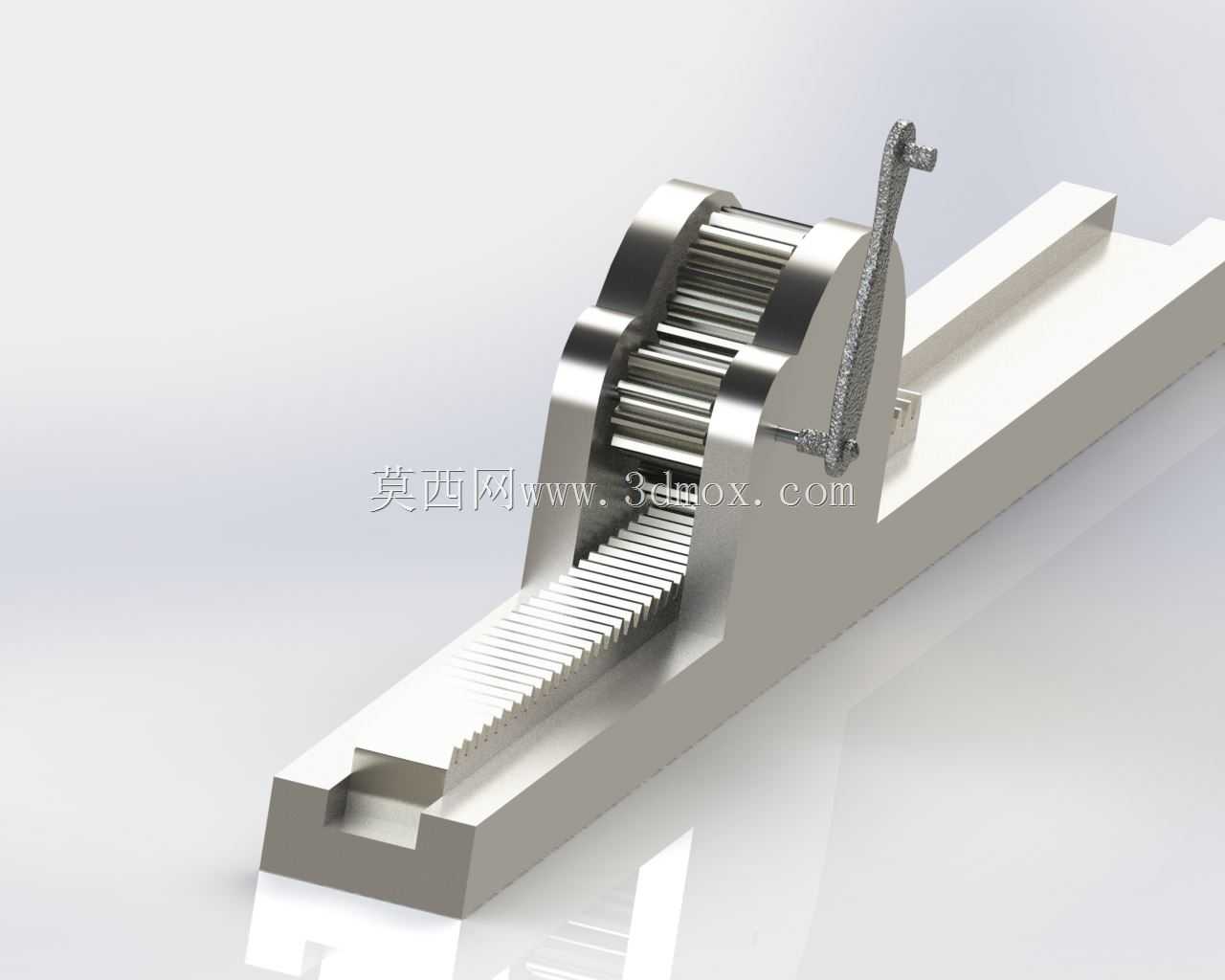

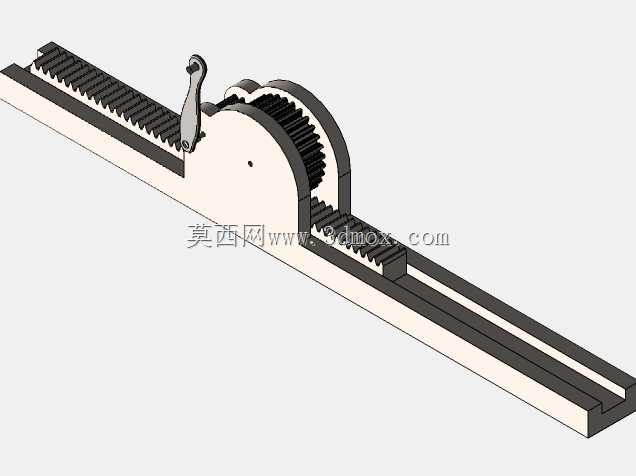

手摇式齿轮齿条直线进给传动结构

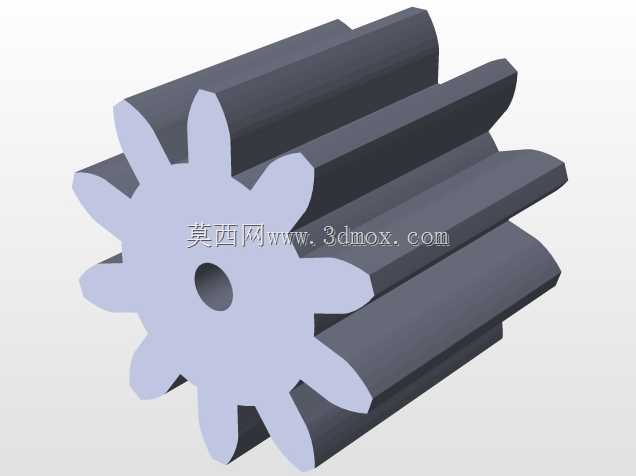

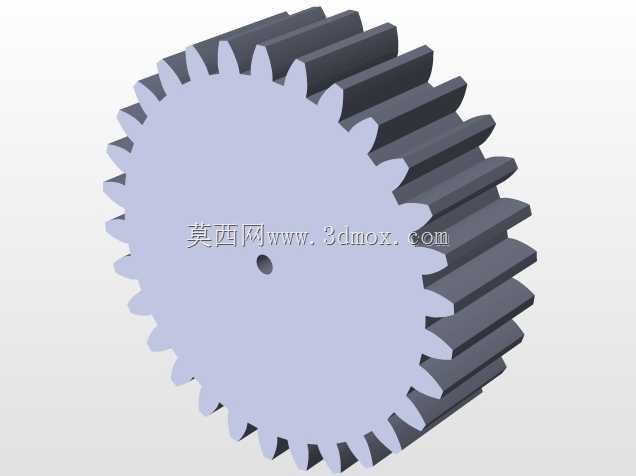

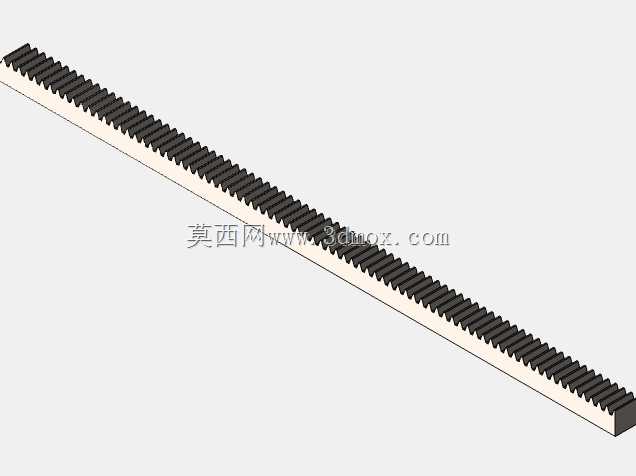

该齿轮齿条传动结构是机械传动领域中应用极为广泛的直线运动转换单元，核心功能是将手摇输入的旋转运动，通过齿轮与齿条的精准啮合，平稳转换为齿条沿导轨方向的直线往复运动，可适配多类需要手动微调直线位移的工业场景。在实际生产应用中，这类结构常被集成在小型工装夹具的进给调节端、教学演示实验台、轻型物料推送工位、简易检测设备的位移调整模块中，尤其适合无动力源、需要手动精准控制进给量的作业场景，相比丝杠传动具备结构更简单、传动效率直接、维护成本更低的优势，在短行程直线传动场景下的适配性极强。从功能特性来看，该结构采用正齿轮与直齿条啮合的传动形式，啮合过程中齿面接触均匀，传动无轴向分力，运行过程平稳无卡顿，手摇输入端的摇臂设计符合人体工学，转动时施力顺畅，齿条与底座导轨采用一体化集成设计，运动过程中齿条的直线度偏差极小，可保证输出的直线位移精度满足常规手动调节场景的需求，齿轮与齿条的啮合间隙控制在合理区间，既不会因间隙过大出现回程空程误差，也不会因间隙过小导致转动卡滞、齿面磨损加剧的问题。在设计思路上，该结构优先考虑手动操作的易用性与结构的耐用性，齿轮组件采用双侧支撑板固定的形式，将齿轮转轴的两端都做支撑约束，避免单侧支撑带来的转轴偏摆问题，保证齿轮与齿条始终保持全齿宽啮合，提升齿面受力均匀度与整体结构的使用寿命；齿条与滑动底座采用一体化成型的设计思路，省去了额外的齿条安装固定工序，同时避免了齿条装配带来的平行度误差，底座的导轨部分采用凹槽式导向结构，与滑动部分的凸台配合，可限制运动过程中的横向窜动与上下跳动，保证运动轨迹的直线度。从外形尺寸与安装边界来看，该结构整体为长条形布局，核心传动部分的宽度较窄，占用安装空间小，底座部分预留了平整的安装基面，可通过螺栓直接固定在各类设备的工作台面上，不需要额外设计复杂的安装转接结构；手摇端的摇臂转动半径经过合理设计，转动过程中不会与底座及周边安装结构产生干涉，齿条的有效行程覆盖常规手动调节的常用距离，可满足多数短行程进给调节的使用需求，整体结构没有外露的尖锐边角，操作过程中的安全性较好，同时开放式的啮合结构也便于日常清理齿面杂物、添加润滑脂维护，长期使用的维护成本极低，非常适合教学演示场景与小型工业设备的手动进给模块使用。
