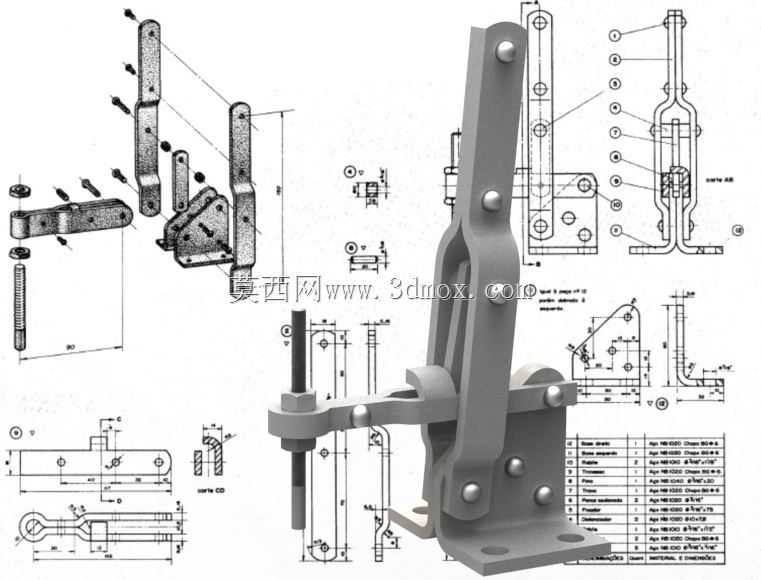

垂直式快速夹钳工装夹具结构设计

这款垂直式快速夹钳是工业生产场景中应用极为广泛的手动夹紧构件，常见于各类工装夹具工位、工件焊接定位台、木质板材加工固定、电子元器件组装治具、注塑件水口修剪工位以及小型零部件检测定位场景中，能够在需要频繁拆装工件的作业环节大幅降低操作耗时，相比传统螺栓压紧方式，单次夹紧与松脱的操作时长可缩短九成以上，有效提升流水线工位的作业周转效率。

从实际功能特性来看，该夹钳采用肘节自锁的机械原理设计，当操作手柄扳动至垂直锁止位置时，内部连杆结构会越过力学死点，形成稳定的机械自锁状态，即便在作业过程中承受持续的振动载荷，也不会出现意外松脱的情况，能够持续提供稳定可靠的压紧力，保障被固定工件的位置精度，避免加工过程中工件移位导致的尺寸偏差或加工报废。夹钳的压头位置配套可调式压紧螺杆，可根据不同厚度的被夹工件灵活调整伸出长度，适配一定尺寸范围内的不同工件装夹需求，无需额外更换配件即可完成多规格工件的兼容装夹。

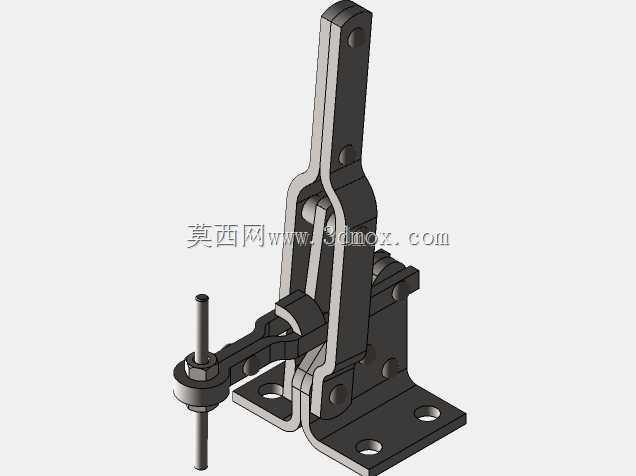

在设计思路层面，该夹钳采用分体式铰接结构，所有转动销轴位置均做了耐磨适配设计，长期反复扳动使用也不会出现过大的配合间隙，能够长期保持夹紧精度。整体底座采用平板式安装结构，预留对称的固定安装孔位，可通过螺栓直接固定在工装台面、设备机架或者专用治具板上，安装边界清晰，不需要复杂的适配结构即可完成部署。夹钳整体采用立式布局，锁止状态下操作手柄处于垂直向上的位置，不会占用过多的水平操作空间，在排布密集的多工位工装板上也能灵活布置，不会和相邻工位的构件、操作工具产生干涉。

从外形尺寸与安装适配来看，该夹钳的整体高度适配常规工装台面的操作高度，操作人员无需过度弯腰或者抬臂即可完成扳动操作，符合人工操作的人机工程学要求，长时间重复操作也不容易产生作业疲劳。夹臂的开合行程覆盖常规小型工件的装夹厚度范围，从薄板类零件到有一定高度的块状工件都能实现可靠压紧，压头端部采用柔性接触设计，压紧过程中不会刮伤工件表面，对于表面质量要求较高的喷涂件、抛光件、塑胶件也能友好适配，不会在工件表面留下压痕损伤。
