C型夹持工装夹具结构设计

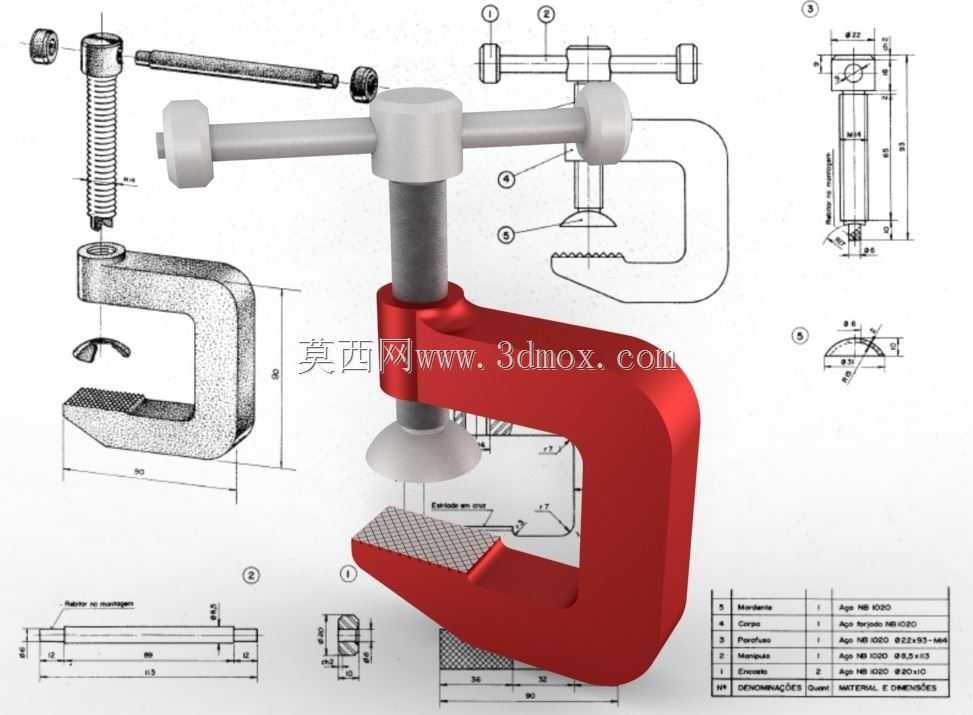

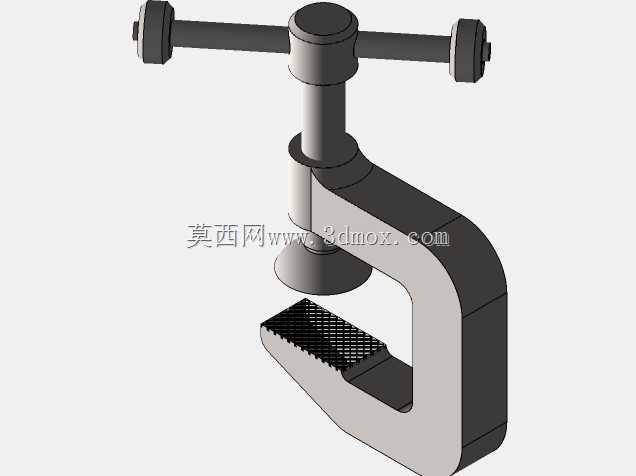

C型夹是机械加工、装配维修、木工制作、五金加工场景中应用极为广泛的手动夹持工具，主要用于工件加工过程中的位置固定、多组件粘接对齐、焊接作业时的工件拼合定位、板材裁切时的压持固定，也可在小型零部件装配、家用DIY作业、模型制作场景中提供稳定的夹持力，避免工件在作业过程中出现移位、松动、错位的问题，保障作业精度与操作安全。这款C型夹采用经典的C形开口框架结构，主体框架采用高强度铸钢材质打造，C形开口的设计可以让夹具从工件侧方直接卡入，无需从工件端部穿套，适配不同长度的工件夹持需求，框架的弧形过渡结构经过力学优化，能够在夹持受力时均匀分散应力，避免长期受力出现框架变形、开裂的问题，保障夹具的使用寿命与夹持稳定性。夹具体的施压端采用T型旋转手柄设计，长力臂的横杆结构可以让操作人员在手动旋紧时用更小的力获得更大的夹紧力，操作省力便捷，无需额外辅助工具即可完成夹持与松脱操作；螺杆采用梯形传动螺纹设计，传动平稳、自锁性能优异，夹持到位后不会因为作业振动出现松脱退转的问题，保障夹持状态的可靠性；螺杆下端的压头采用活动式万向结构设计，压合时可以自动适配工件表面的倾斜角度，保证压合面与工件表面完全贴合，避免局部压应力过大损伤工件表面，同时压合端面带有防滑网格纹路，增大与工件接触面的摩擦力，进一步防止工件夹持后出现滑移。固定端的夹持面同样做了防滑网格处理，与活动压头形成上下对应的夹持工作面，两个工作面的平行度经过严格设计管控，夹持时可以保证工件受力均匀，不会出现夹偏、夹斜的问题。在设计过程中，这款C夹充分考虑了不同场景的使用边界，C形开口的深度与最大夹持开度经过多轮场景适配验证，既可以满足常规厚度板材、方管、型材的夹持需求，也能适配小型异形工件的固定作业，整体外形紧凑小巧，重量适中，操作人员可以单手携带、单手操作，适合在狭小作业空间内使用，也可以多个C夹配合使用，完成大尺寸板材、框架结构的多点位固定。夹具的所有活动部件都做了顺滑度优化，螺杆旋转无卡滞，压头转动灵活，长期使用也不会出现卡顿、咬死的问题，框架表面做了防锈喷涂处理，在车间潮湿环境、户外作业场景下也不易生锈腐蚀，降低日常维护成本。无论是机械加工车间的临时工件固定，还是装修现场的板材粘接定位，或是家用维修、手工制作场景的工件夹持，这款C夹都能提供稳定可靠的夹持力，是生产作业与日常维修中不可或缺的基础夹持工具。
