科尔特多布拉庄园级进冲压模具结构

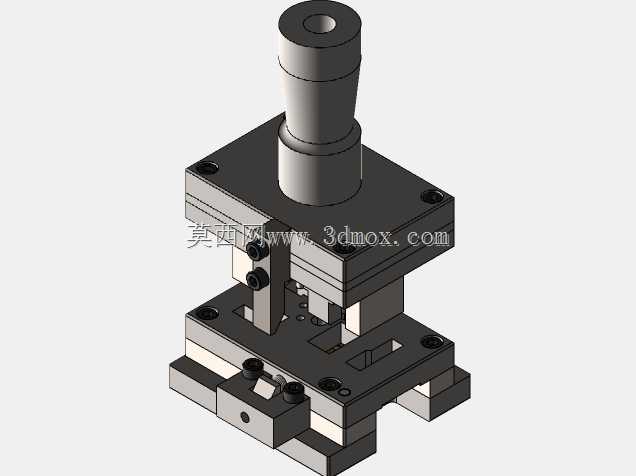

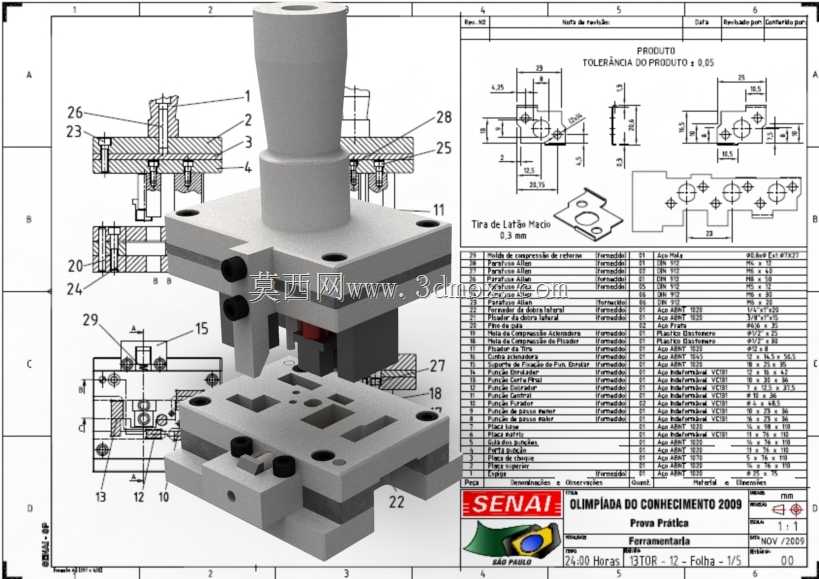

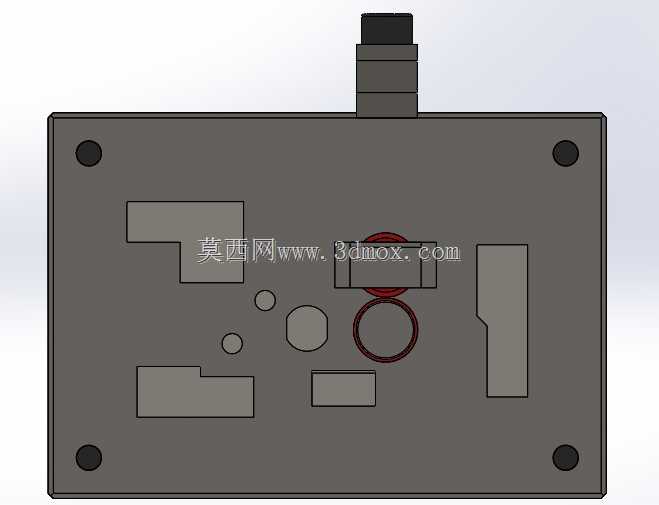

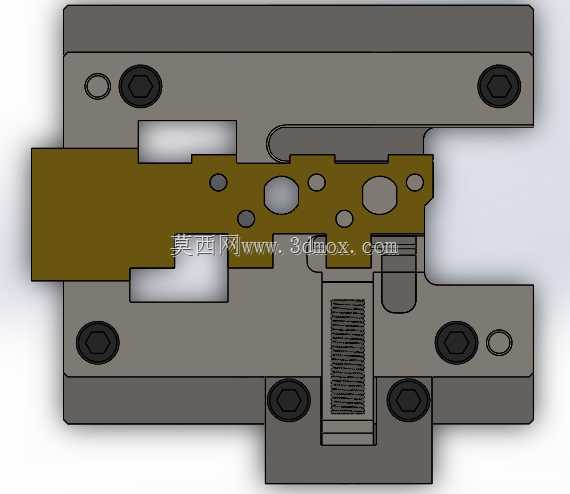

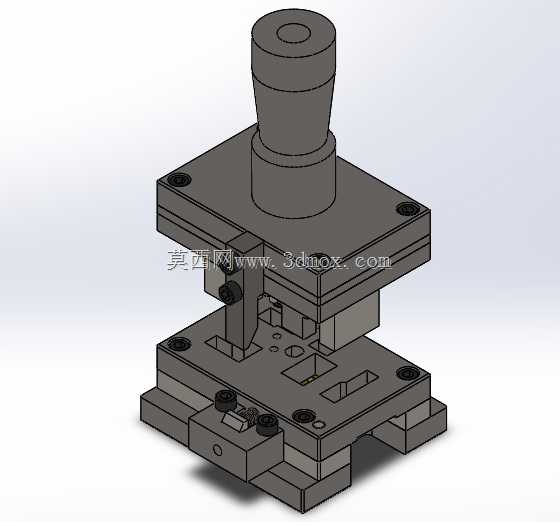

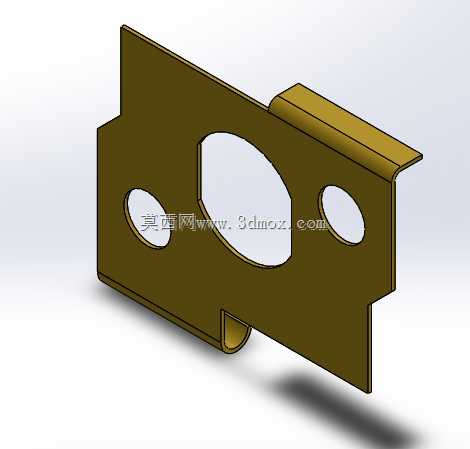

该套级进冲压模具主要应用于小型精密五金片状零件的批量连续冲压生产场景，适配常规机械式冲床的安装接口，可在单次冲床行程联动下完成多道冲压工序的连续作业，无需在不同单工序模具间反复转运工件，大幅提升小型冲压件的生产效率与加工一致性，适合电子五金、小型家电配件、仪器仪表连接件等薄金属片状零件的规模化生产。整套模具采用典型的后侧导柱模架结构，上下模座通过高精度导柱导套实现合模导向，可有效抵消连续冲压过程中的侧向冲裁力，保证上下模对位精度，长期冲压作业下仍能维持稳定的配合间隙，减少模具刃口的非正常磨损。模具沿料带送进方向依次排布了冲裁、成型、落料等多组工位，料带通过模具自带的导料板实现精准送进定位，每个工位对应独立的凸模与凹模镶块，各工位的冲压力通过垫板均匀分散传递到模座上，避免局部应力集中造成模座变形。上模部分设置了独立的弹性卸料结构，通过矩形弹簧提供卸料力，可在冲裁完成后及时将箍在凸模上的料带卸下，保证送料动作顺畅；下模部分设置了对应工位的凹模镶套与废料漏料通道，冲裁产生的废料可直接通过漏料孔落入冲床下方的废料收集槽，无需额外人工清理废料。模具的安装边界完全适配常规开式可倾压力机的模柄安装孔与工作台T型槽尺寸，模柄采用标准圆柱形结构，可直接装入冲床滑块的模柄孔内锁紧固定，上下模座的安装孔位间距符合通用冲床的装模尺寸要求，无需额外改装即可快速上机调试。设计过程中针对薄料冲压的特性，对各工位的凸模进入凹模深度做了精准控制，既保证冲裁断面的完整光洁，又避免刃口切入过深造成的磨损加剧；同时对成型工位的凸凹模配合间隙做了针对性调整，保证成型特征的尺寸精度，避免成型过程中出现材料拉裂、起皱等不良问题。整套模具的零部件多采用标准化快换结构，易损的凸模、凹模镶块均可单独拆卸更换，后期维护无需拆解整套模具，可大幅缩短设备停机维护的时间，适配大批量连续生产的作业需求。
