机械加工用可调式精密夹紧工装

这款可调式精密夹紧工装主要应用于机械加工、精密装配、小型零部件检测等生产场景，是机加工工序中用于固定待加工工件的核心辅助装置，能够在铣削、钻孔、轻度磨削等加工过程中牢牢锁定工件位置，避免工件受切削力作用出现位移、偏斜，保障加工尺寸精度与形位公差符合设计要求，也可用于小型精密组件的装配定位环节，为装配作业提供稳定的基准支撑。

从实际用途来看，该工装针对小型块状、轴类组合类工件设计，通过旋动端部的调节旋钮即可驱动内部的夹紧块做直线进给运动，配合工装基座上的定位槽与可调整挡块，能够适配一定尺寸范围内不同规格的工件装夹需求，无需更换整套工装即可完成多规格小批量工件的装夹作业，大幅减少换装调试的辅助工时，提升中小批量精密加工的生产效率。工装的夹紧接触面做了防滑与防压伤设计，接触部位采用平整硬质金属面，既可以保证夹紧力均匀传递，避免工件装夹过程中出现表面压痕、变形，也能防止加工过程中工件受切削振动出现打滑移位。

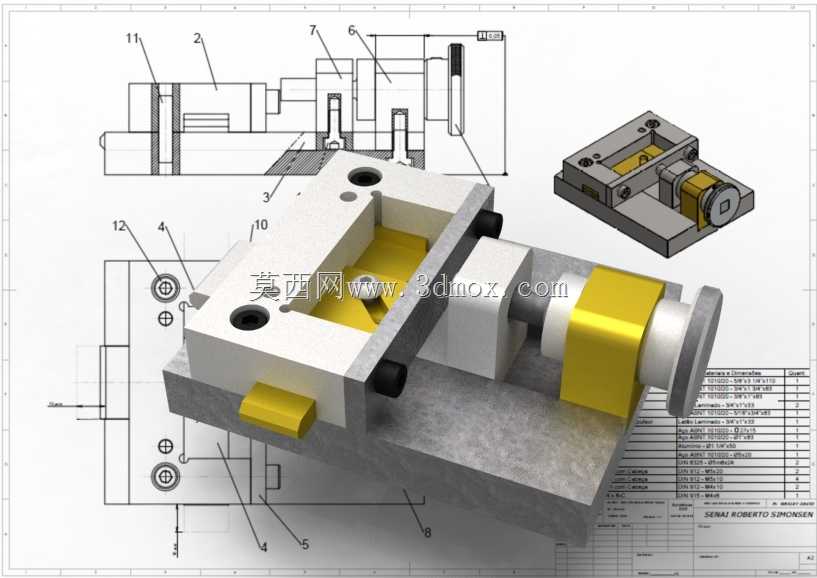

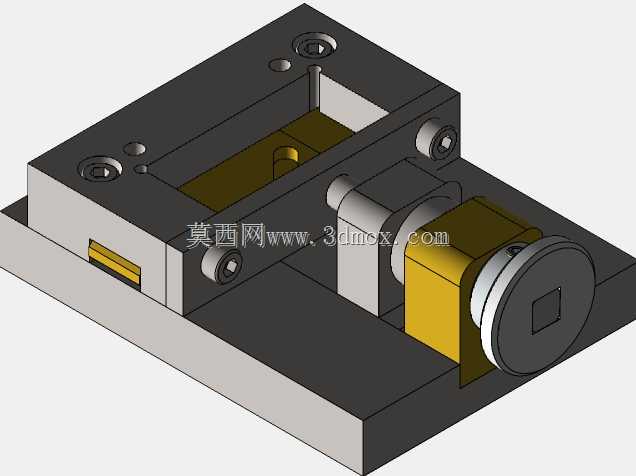

在设计思路上，该工装采用模块化组合结构，整体分为基座本体、滑动夹紧块、进给驱动组件、固定定位挡块几个核心部分。基座采用高刚性铸铁材质加工，底部为平整安装面，可通过T型螺栓直接固定在机床工作台、检测平台上，安装边界规整，基座上预留的定位槽与安装孔位符合通用机加工平台的装夹标准，能够适配多数常规铣床、钻床的工作台安装尺寸，无需额外制作过渡连接板即可完成安装固定。滑动夹紧块与基座导轨面采用精密配合设计，间隙控制在极小范围内，保证夹紧动作的直线度，避免夹紧过程中出现翘偏，影响定位精度。进给驱动采用丝杠副结构，旋动过程顺滑无卡顿，可根据工件材质与加工受力情况灵活调节夹紧力大小，既可以满足硬质金属工件大切削力加工的装夹刚性需求，也能适配薄壁类、软质材质工件的轻夹紧固定需求，避免装夹力过大造成工件变形。

外形尺寸上，该工装整体结构紧凑，占用工作台面积较小，在小型加工设备上安装使用时不会占用过多操作空间，工装的操作端全部布置在同侧，操作人员站在设备操作位即可单手完成夹紧、松卸操作，作业动线流畅，符合人机工程学设计要求。工装的各个活动部件都做了防尘防护设计，能够阻挡加工过程中产生的切屑、切削液进入滑动配合面，减少日常维护清理的工作量，延长工装的使用寿命。
