槽式抛物面太阳能聚光集热装置结构设计

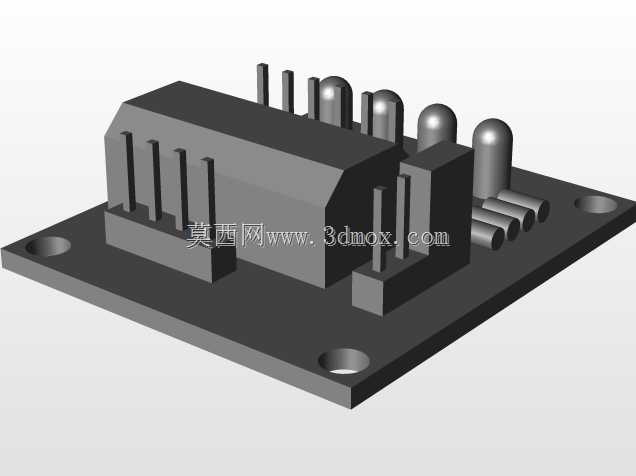

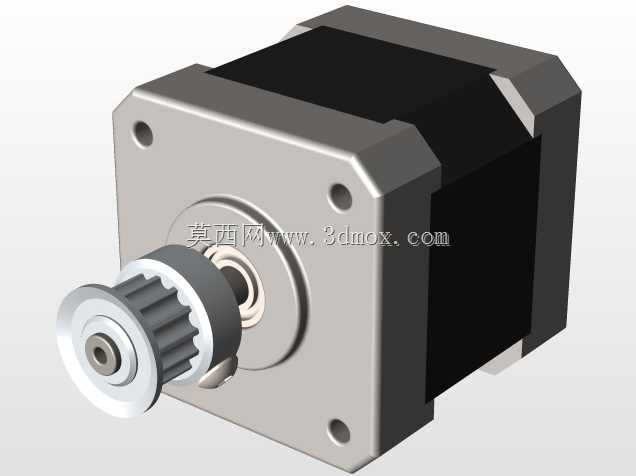

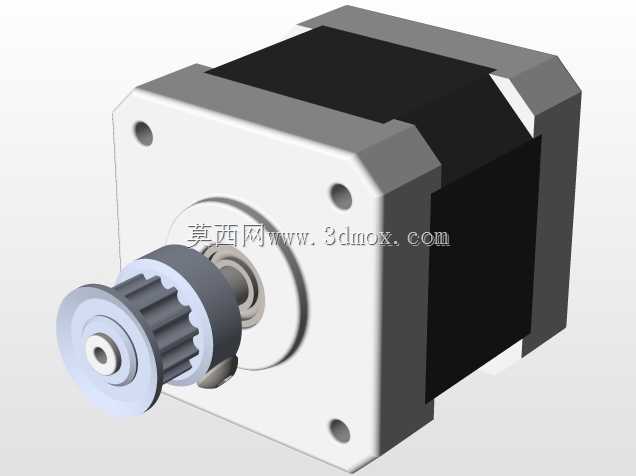

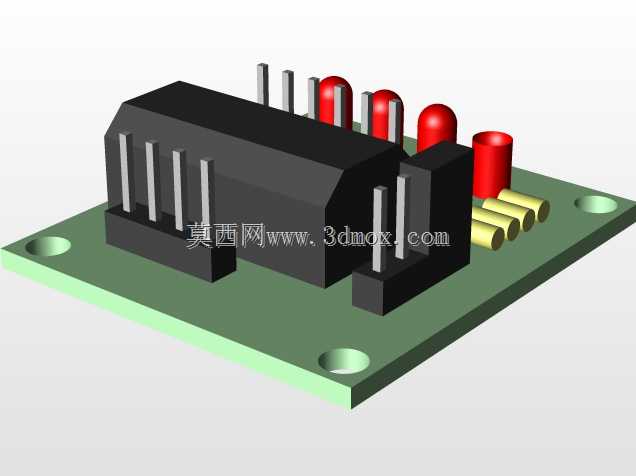

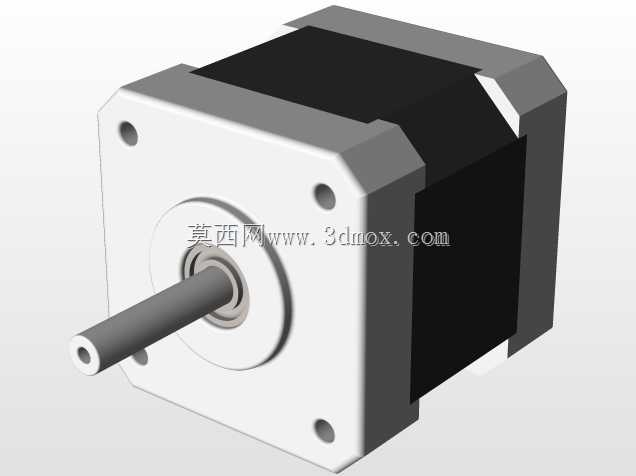

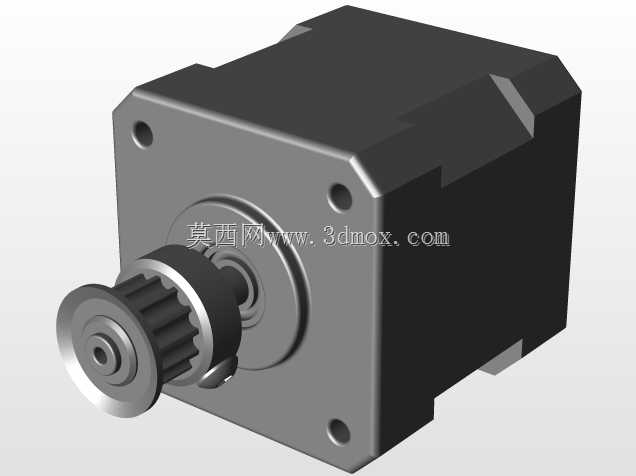

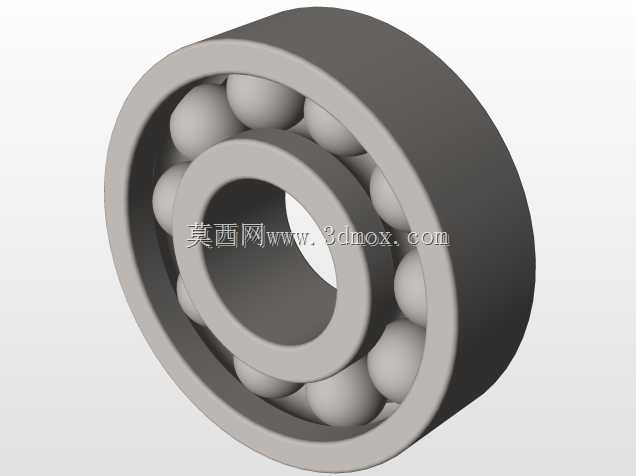

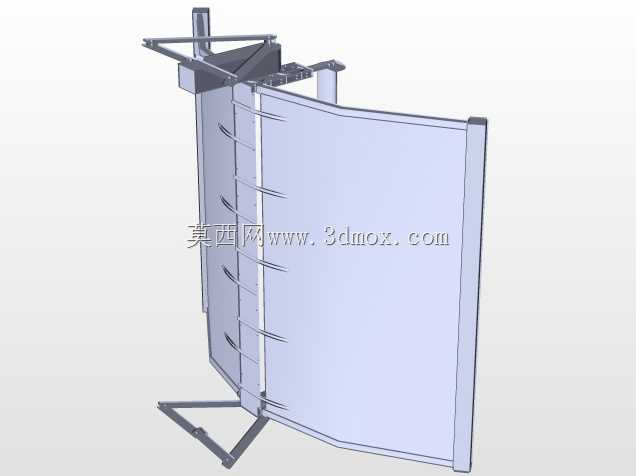

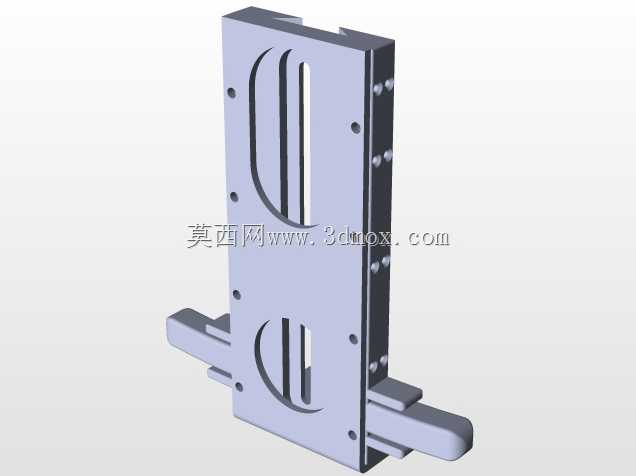

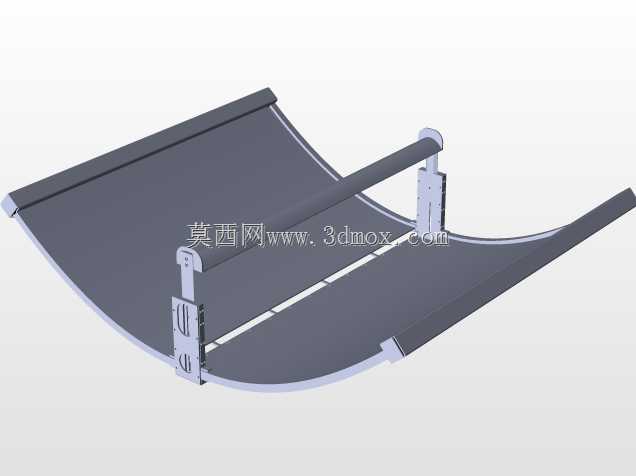

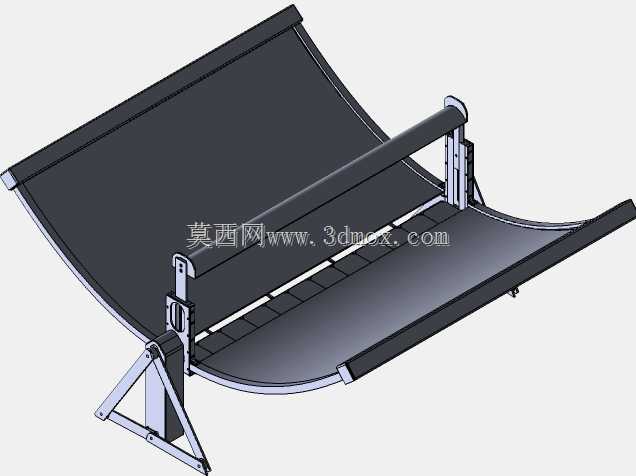

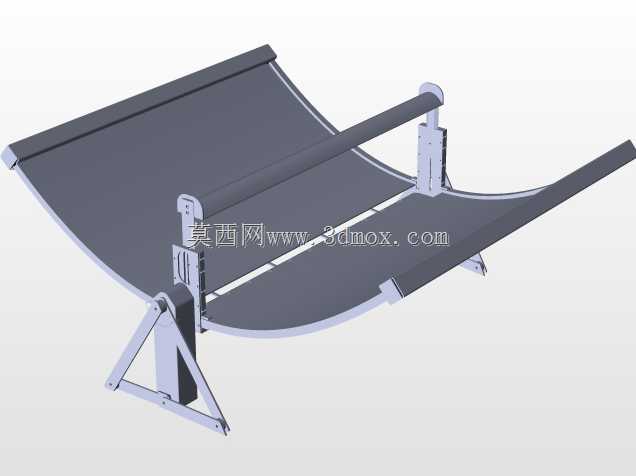

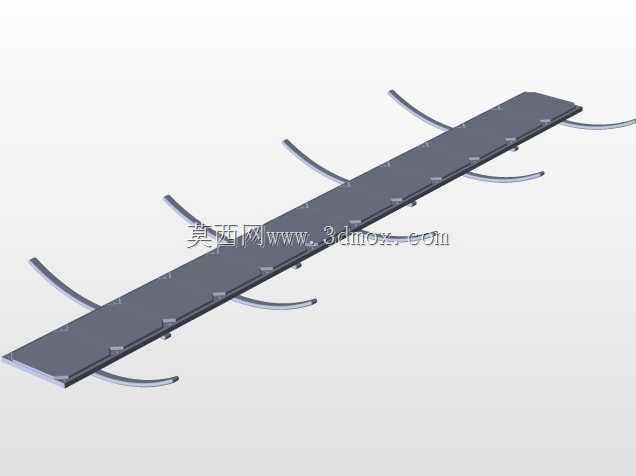

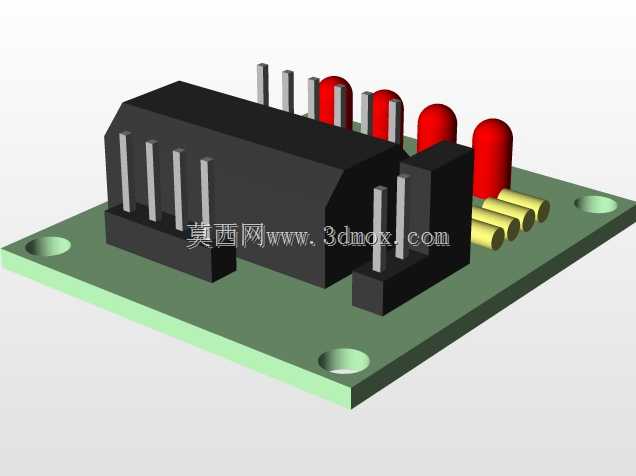

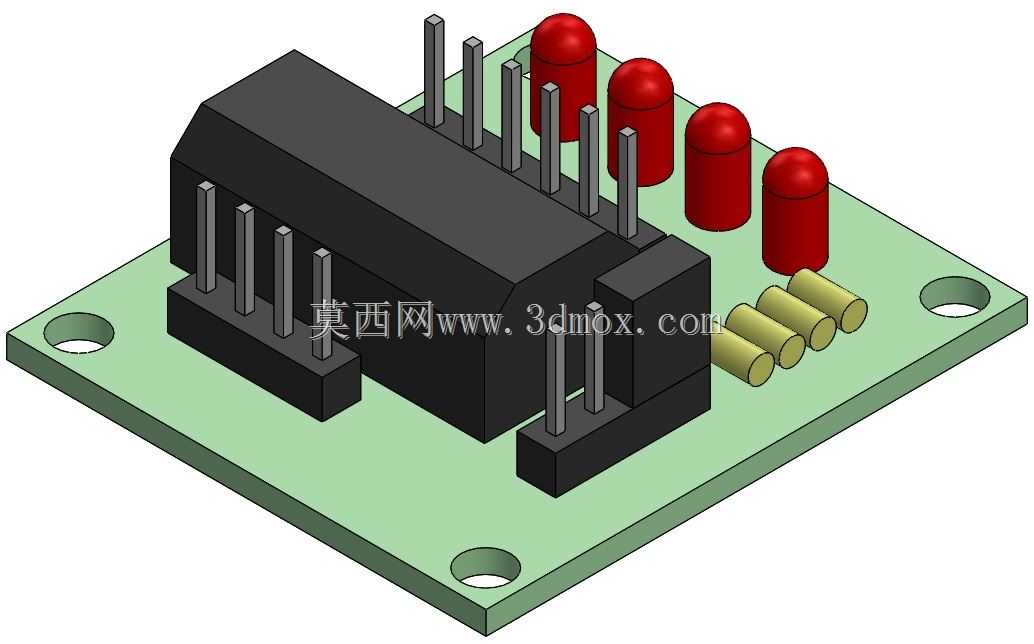

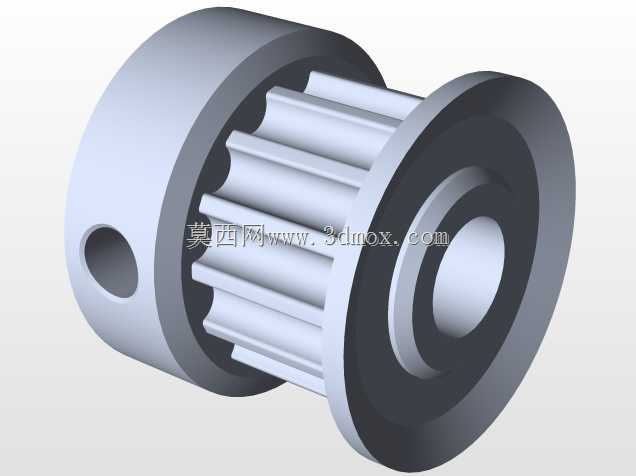

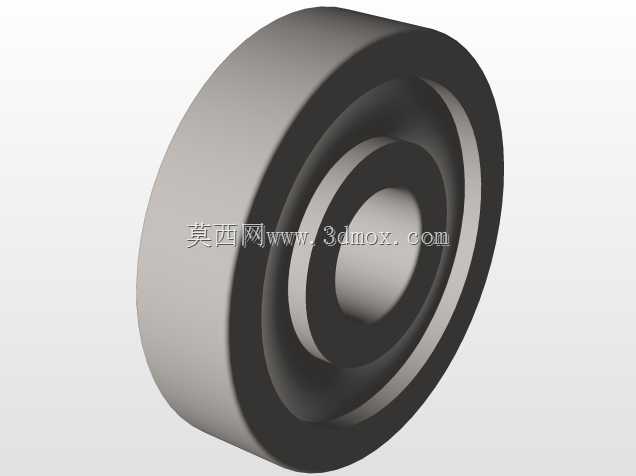

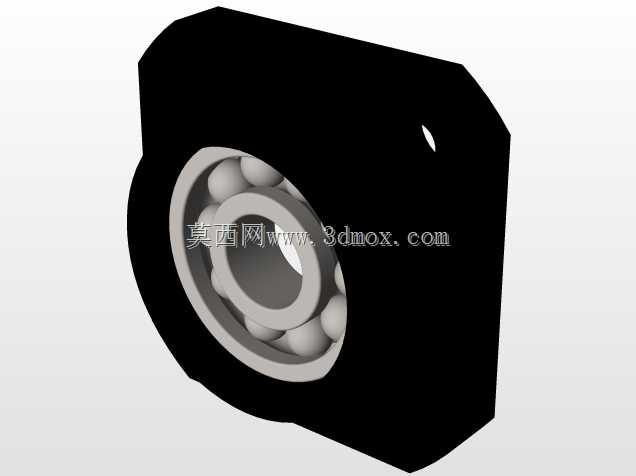

这款槽式抛物面聚光结构的太阳能集热装置，主要面向分布式光热利用场景设计，可广泛应用于民用住宅热水供应、中小型工商业供暖辅助、农业大棚冬季增温、小型光热发电试验平台等场景，能够将太阳辐射能通过聚光结构汇聚后转化为可利用的热能，替代部分传统化石能源供热路径，降低用能过程的碳排放。从实际用途来看，该装置通过曲面反射结构将平行入射的太阳光聚焦到位于焦线位置的集热管上，快速提升管内换热介质的温度，相比普通平板式非聚光太阳能集热设备，单位采光面积的热输出效率更高，在同等供热需求下可减少设备的占地总面积，适配土地资源紧张的城郊、厂区屋面安装场景。在功能特性设计上，该装置采用单轴跟踪适配结构，支架侧端预留了角度调节的安装接口，可根据安装地的纬度调整初始俯仰角，也可拓展加装自动追光驱动组件，让反射面始终保持对太阳入射角度的适配，最大化提升全天的聚光效率；反射曲面采用一体化成型的支撑结构，边缘做了加固包边设计，可降低户外大风环境下的曲面形变风险，保证聚光焦点始终落在集热管的有效受热范围内，避免因形变导致的聚光偏移、热效率下降问题；底部支架采用三角形桁架支撑结构，受力传递路径清晰，可将设备自重、风载、积雪载荷均匀传递到安装基础上，提升户外长期运行的结构稳定性。设计思路上，该装置优先考虑户外长期使用的可靠性与装配便捷性，整体采用模块化拆分设计，反射面板、支撑支架、集热管固定架均为可拆分的独立组件，生产环节可分别加工后运输到现场完成组装，降低大尺寸整体结构的运输难度与成本；集热管固定位置预留了足够的安装间隙，可适配不同直径的真空集热管或者金属换热管，方便用户根据实际的换热介质类型、工作温度区间选择适配的集热元件；支架的连接点位均采用标准紧固件连接，无需复杂的现场焊接作业，普通安装人员借助常规工具即可完成整套设备的搭建。在外形尺寸与安装边界方面，该装置单组模块的采光面宽度适配常规屋面的檩条间距，长度可根据实际供热需求进行多组串联拓展，安装时需要保证设备南侧无高大建筑或者树木的遮挡，预留出足够的俯仰角度调节空间，避免相邻设备在低太阳高度角时出现互相遮挡的情况；设备底部支架的安装孔位按照常规混凝土基础、屋面配重基础的尺寸设计，可直接适配市面常见的太阳能安装支架固定配件，无需额外定制特殊的连接构件。
