立式带支脚多接口超高压真空腔体结构

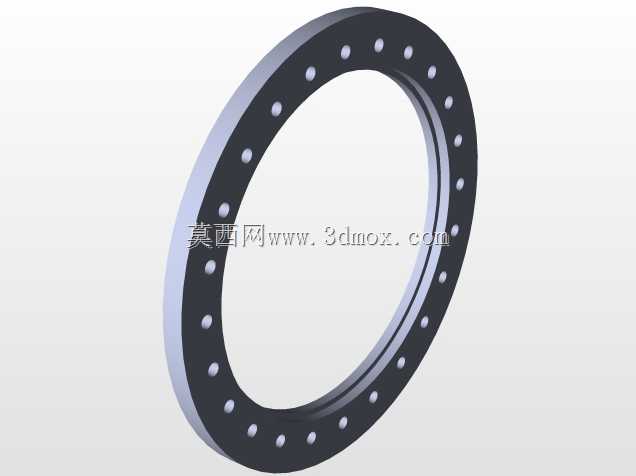

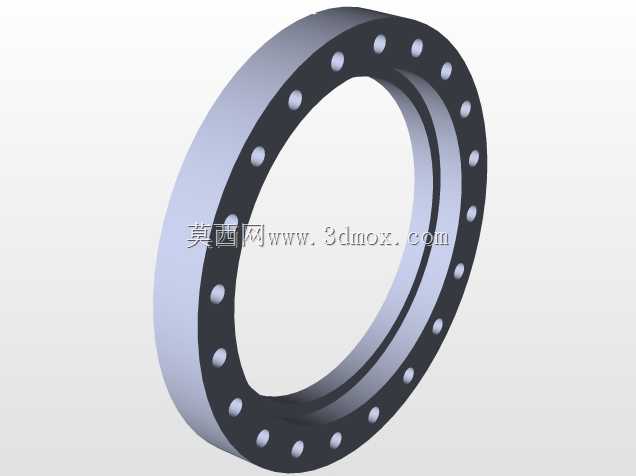

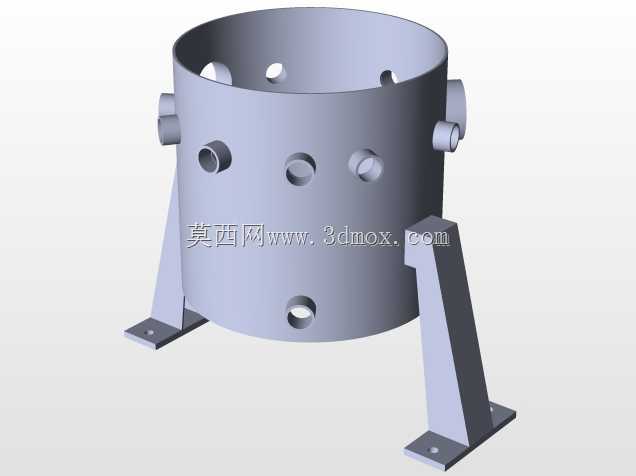

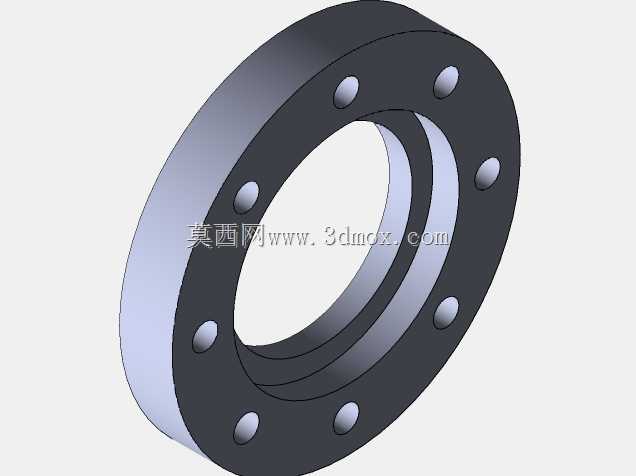

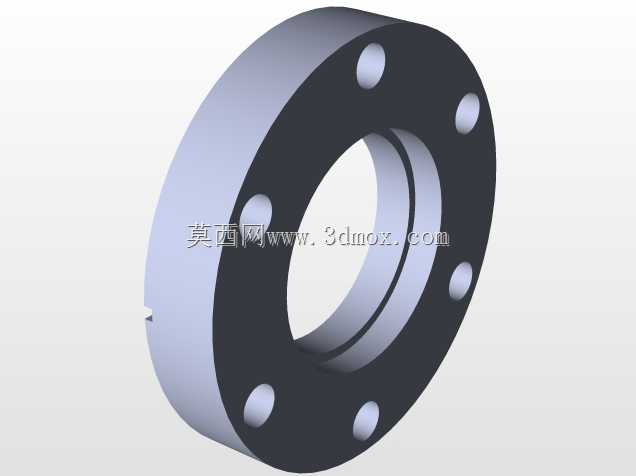

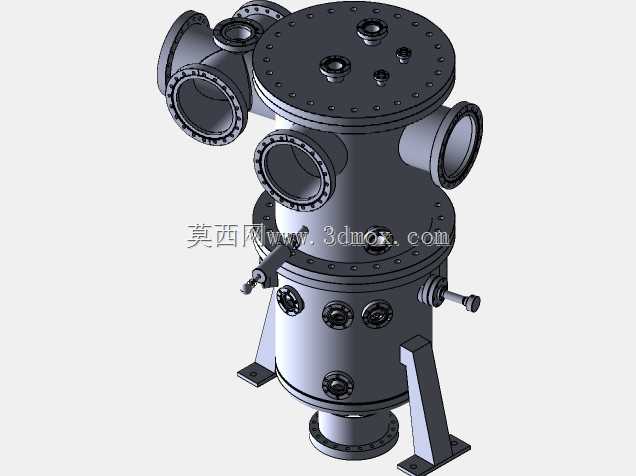

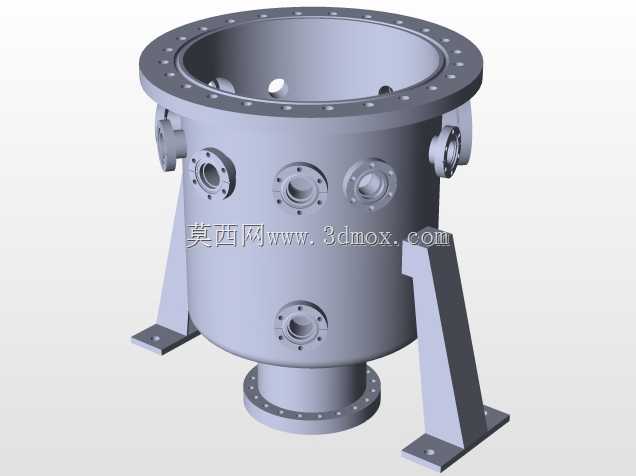

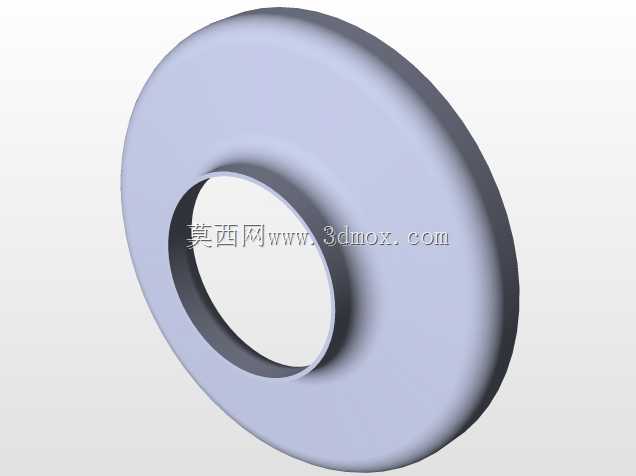

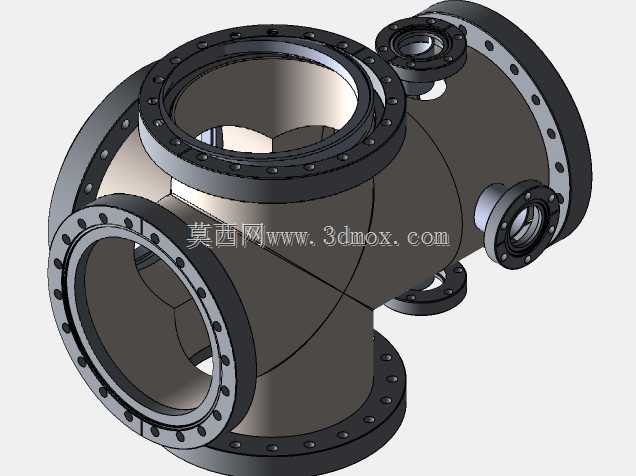

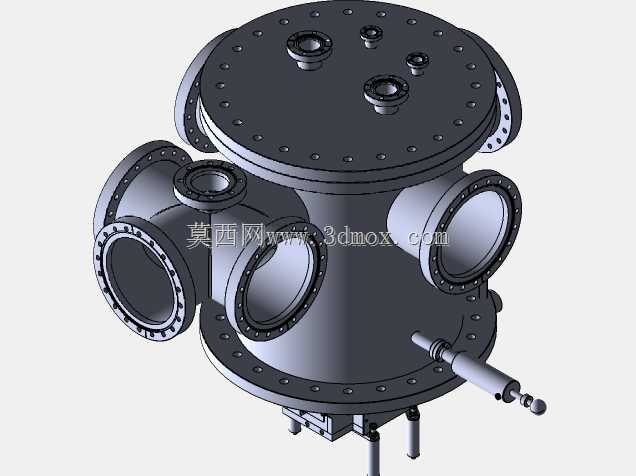

该立式超高压真空腔体是真空获得与特殊工艺环境构建领域的核心承压部件，主要应用于高真空环境下的材料表面改性、特种焊接、等离子体实验、半导体晶圆处理、航空航天零部件真空性能测试等场景，能够在超高真空度与一定外压或内压工况下长期稳定维持密闭的工艺空间，隔绝外界大气、水汽、杂质对腔体内工艺过程的干扰，为各类需要严苛真空环境的作业提供可靠的空间载体。从功能特性来看，腔体采用立式筒状主体结构，顶部为大口径法兰密封端，可配合快开或螺栓压紧的密封盖实现腔体的开启与封闭，方便大尺寸工件的吊装取放；底部设置同轴线的小口径法兰接口，可用于连接真空抽气机组、工艺气体注入管路或是底部检测组件；筒体侧壁周向均匀布置多组不同通径的法兰接口，可分别接入真空规管、观察窗、电极馈入装置、冷却管路、物料传递机构等配套组件，满足不同工艺场景下的多通路接入需求，接口的位置排布经过空间校核，相邻接口的安装操作空间充足，不会出现外接部件干涉的问题。在设计思路上，腔体主体壁厚经过承压强度校核，能够承受超高真空下的内外压差，避免长期抽真空作业下出现筒体形变；侧壁接口采用凸缘法兰结构，与筒体采用满焊连接并做密封面精加工处理，保证各接口处的真空漏率符合超高真空作业要求；底部设置的三组斜向支撑支脚采用三角形稳定结构，支脚底部带安装底板，可通过地脚螺栓与安装基础牢固连接，支脚的斜向支撑角度经过受力计算，能够均匀承载腔体自重以及内部安装工件、外接管路的附加载荷，避免长期承重出现支脚变形或是腔体倾斜的问题。从安装边界来看，腔体整体为回转对称结构，安装时需保证底部支脚的安装平面水平度满足要求，顶部法兰的密封面平面度、粗糙度均达到真空密封要求，侧壁各接口外接部件时需预留足够的操作与维护空间，底部法兰下方需预留抽气管路的安装空间，整体安装完成后腔体轴线保持竖直，避免因安装倾斜导致内部工件放置、密封件受压不均影响真空性能。
