凸轮加工用立式数控铣床结构设计

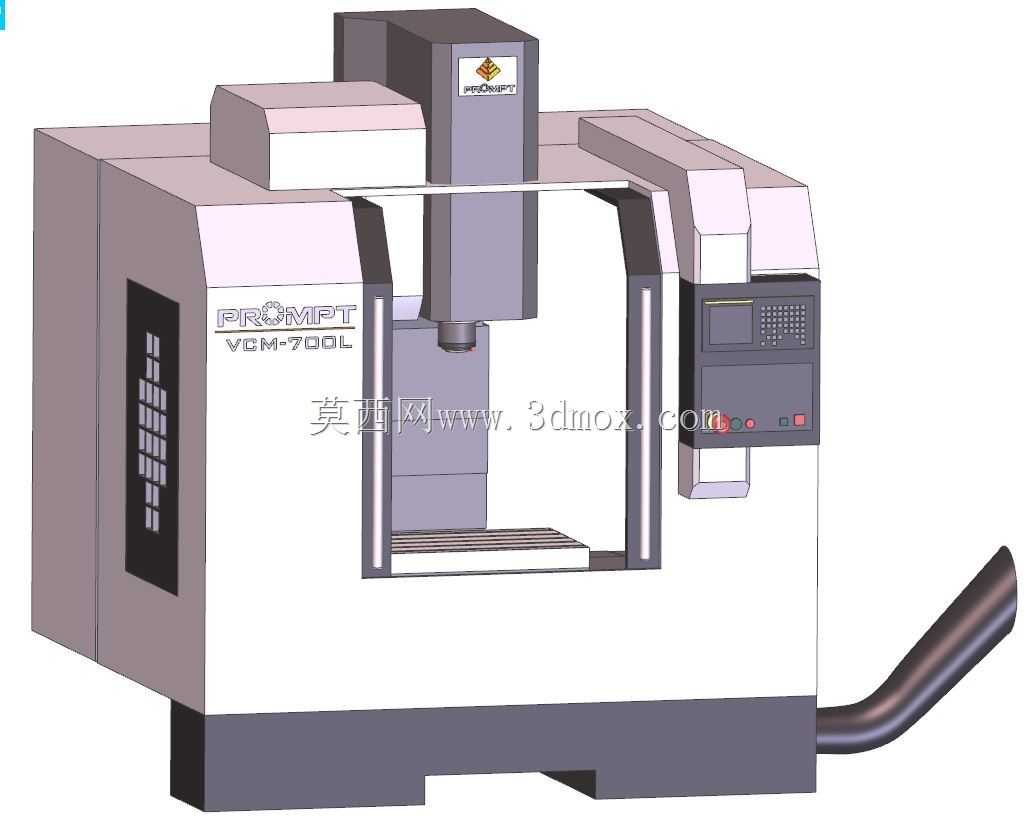

这款立式数控铣床主要面向精密机械加工车间的中小尺寸零件铣削场景，尤其适配凸轮类异形轮廓零件的批量加工与试制需求，可完成平面铣削、沟槽铣削、复杂曲面成型、钻孔镗孔等多工序加工任务，在五金制造、汽车零部件加工、模具试制、通用机械配件生产领域都有广泛的应用空间。设备采用经典的C型立式床身布局，主轴箱沿立柱导轨做垂直方向进给，工作台沿床身做X、Y两个水平方向的十字进给，整体结构刚性充足，能够承受铣削加工过程中的持续切削载荷，保障加工过程的稳定性与零件成型精度。从设计思路来看，该设备优先考量了加工操作的便捷性与维护的便利性：操作面板设置在设备右前方，操作人员站在设备正面即可完成程序调试、参数调整、加工启停等全部操作，无需频繁移位；排屑口设置在工作台侧下方，可外接排屑装置快速导出加工产生的金属切屑，避免切屑堆积影响工作台运动精度；主轴区域采用全封闭防护结构设计，可阻挡切削液飞溅与切屑崩溅，同时预留了刀具更换的操作空间，方便操作人员快速更换不同规格的铣刀、钻头等加工刀具。设备的外形布局充分考虑了中小型机加工车间的安装边界，整体占地面积紧凑，无需过大的安装空间即可完成布设，设备底部设置有水平调节支撑脚，可在不平整的车间地面完成调平，保障床身水平度满足加工精度要求。主轴单元采用高刚性主轴结构，可适配不同转速的铣削加工需求，无论是硬质合金刀具的高速精铣，还是高速钢刀具的低速重切削都能稳定适配；工作台采用T型槽设计，可通过压板、平口钳、专用夹具等多种装夹方式固定待加工零件，针对凸轮类零件还可搭配分度头、回转工作台等附件完成等分、连续轮廓的加工需求。设备的外防护采用钣金拼接结构，兼顾防护性能与外观整洁度，侧面预留有电气柜检修门，日常维护时可快速打开完成线路检查、元器件更换等操作，整体设计贴合实际生产场景的使用需求，能够有效提升中小零件的铣削加工效率，降低操作人员的劳动强度。
