小型自动管材切割加工设备结构设计

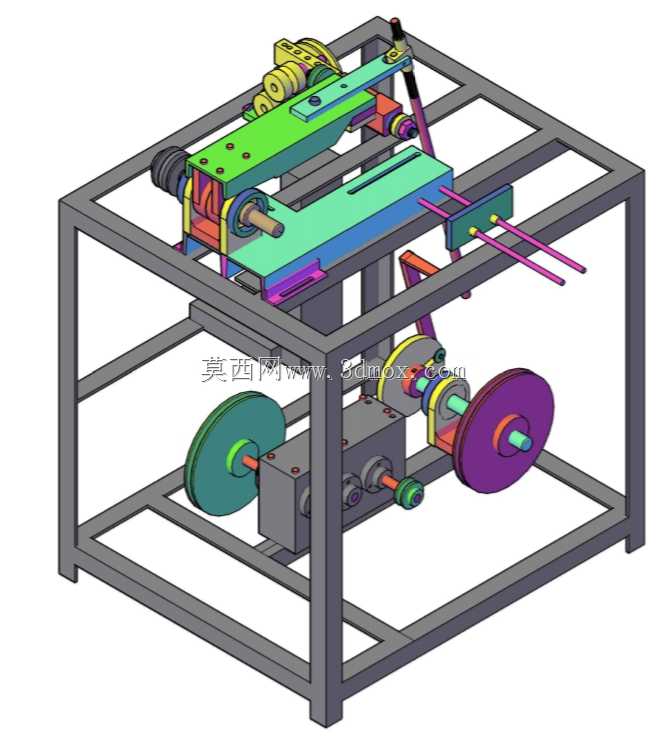

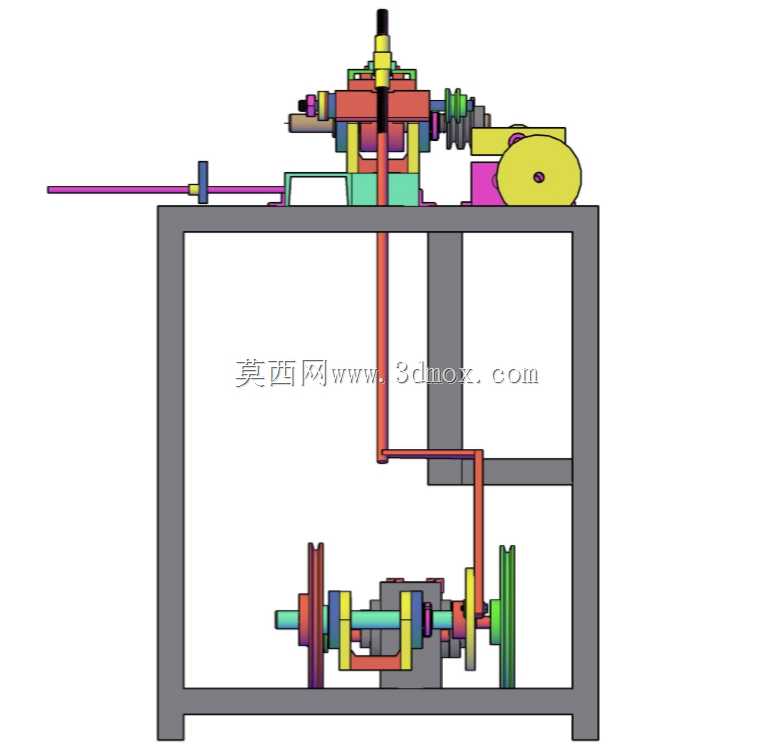

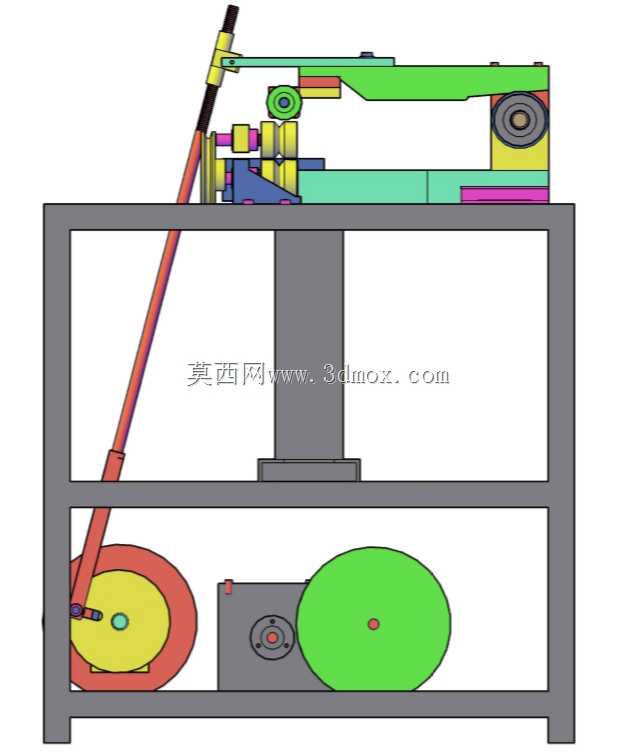

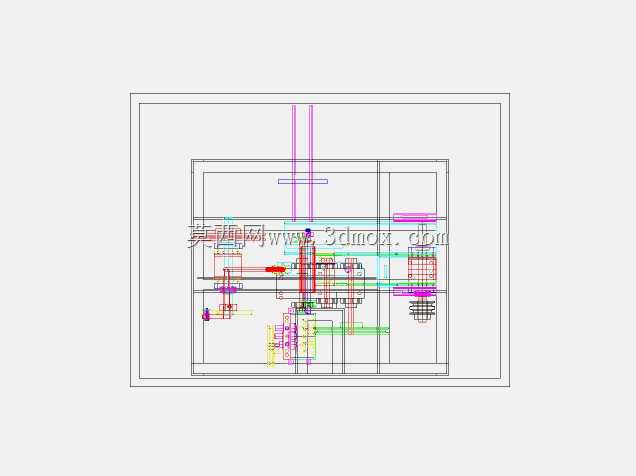

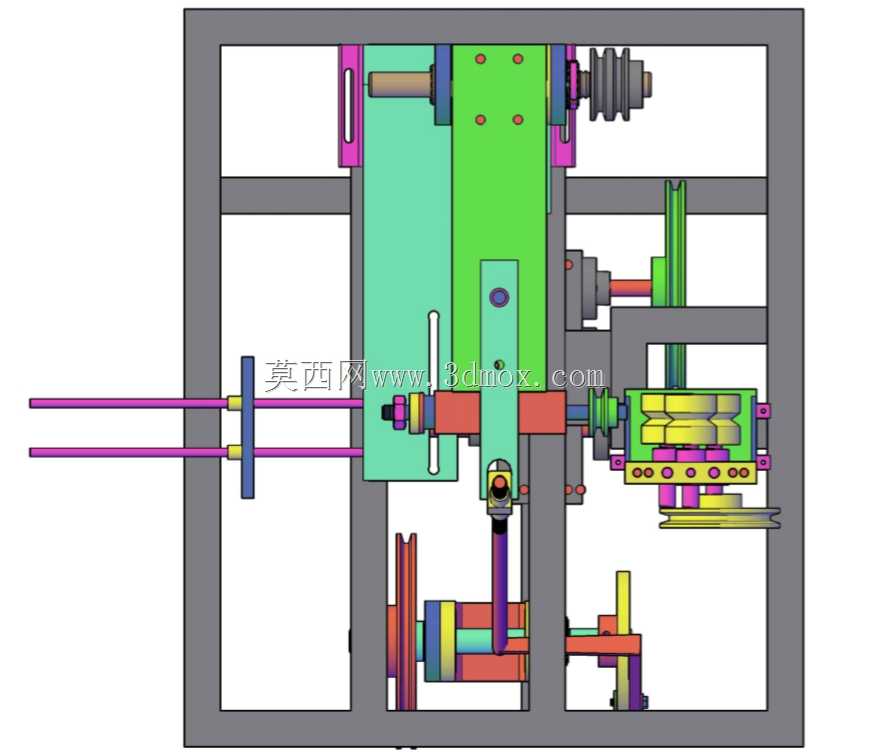

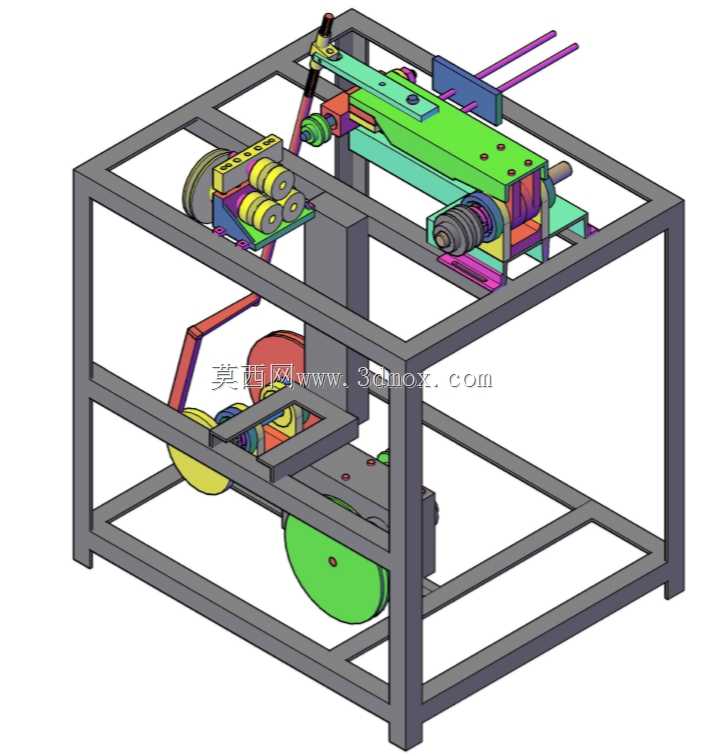

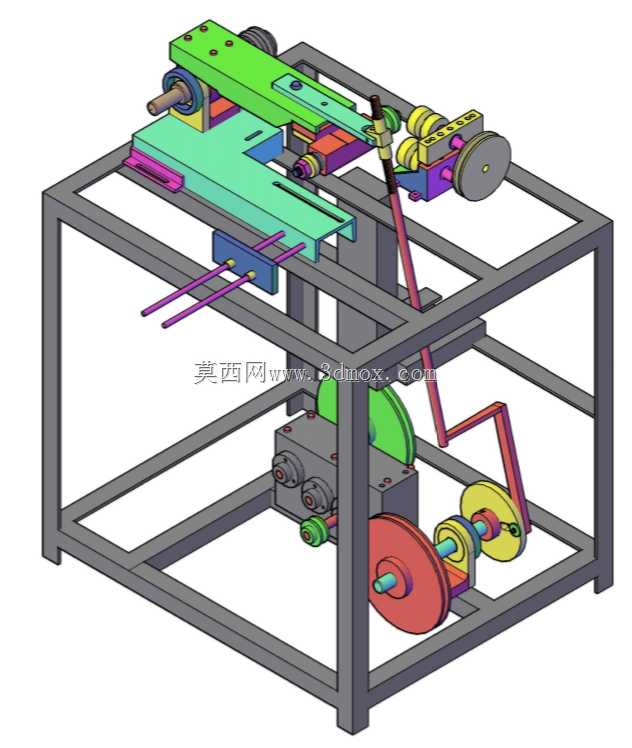

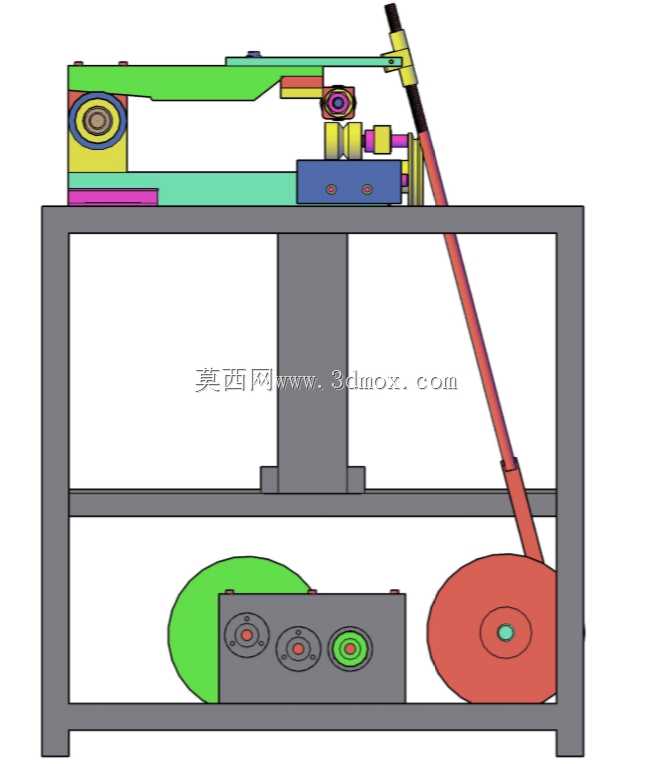

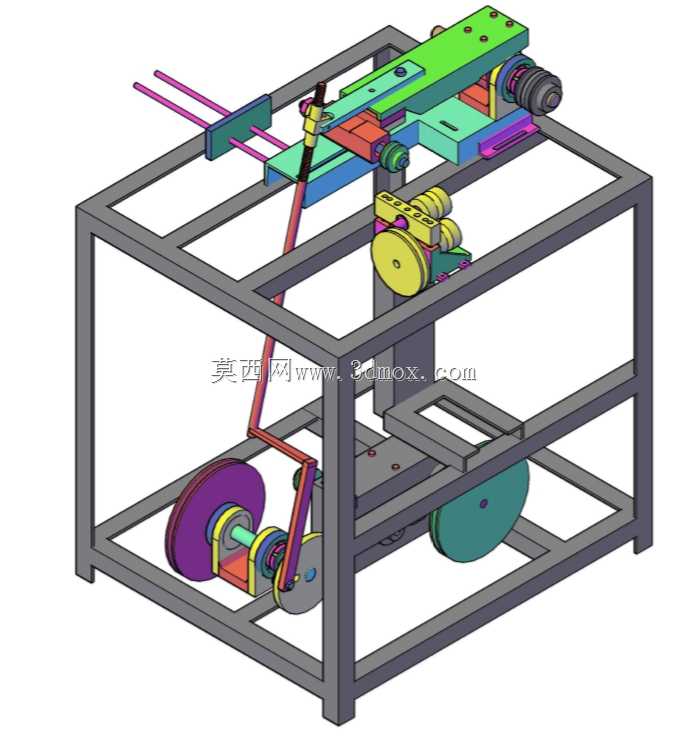

这款自动切割设备主要面向小直径金属管材、薄壁塑胶管的定长裁切加工场景，常见于五金管件加工车间、小家电配件生产线、线束护套管加工工位，可替代传统人工持料切割的作业模式，解决人工裁切长度误差大、切口毛刺多、作业效率波动大的痛点，适配批量连续化的管料加工需求，能够对接上游放线架、下游集料槽组成完整的管料加工产线。设备整体采用台式框架布局，核心功能模块沿管料进给方向依次排布，入料端设置导向校直组件，可对成卷来料的弯曲形变进行预校正，避免管料进给过程中出现卡滞、偏斜问题；中间段为送料执行单元，采用夹料牵引结构配合行程限位结构，可根据加工需求调整单次送料长度，实现不同规格定长裁切的参数适配，送料路径上设置多组定位导套，约束管料的径向窜动，保证进给过程的位置精度；裁切工位采用直动式执行结构，搭配适配管材材质的裁切刀具，切刀动作与送料动作通过逻辑联锁控制，送料到位后触发裁切动作，裁切完成后自动复位进入下一个送料循环，切口位置设置压料固定结构，避免裁切瞬间管料移位导致的切口倾斜、飞边问题。设备的控制逻辑采用继电器回路搭建，无需复杂的编程操作即可完成动作时序的匹配，日常维护门槛较低，适合中小型加工车间的使用场景。整机安装边界紧凑，底部为一体式焊接机架，所有功能组件均集成在机架台面上方，台面预留标准安装孔位，可直接固定在车间常规工作台上，无需额外制作专用安装基础；设备外侧设置可拆卸的防护外罩，将运动执行部件与作业人员操作区域隔离，避免裁切过程中的碎屑飞溅、运动部件误触风险，操作侧仅保留入料口、出料口与操作按钮区域，操作流程简单，作业人员经过简单培训即可完成上料、参数调整、成品收集的全流程操作。设备的气路、线路均沿机架内侧的走线槽排布，外观整洁规整，后期调整裁切行程、更换适配刀具时，仅需拆卸对应工位的局部护板即可完成操作，维护便捷性较强，可适配铜质小管、铝管、PVC护套管、小口径薄壁钢管等多种常见管料的定长裁切加工，单工位作业效率较人工裁切提升三倍以上，裁切长度公差可控制在较小范围内，成品切口平整，可减少后续管口打磨的工序工作量。
