带机器视觉检测的注塑产线集成方案

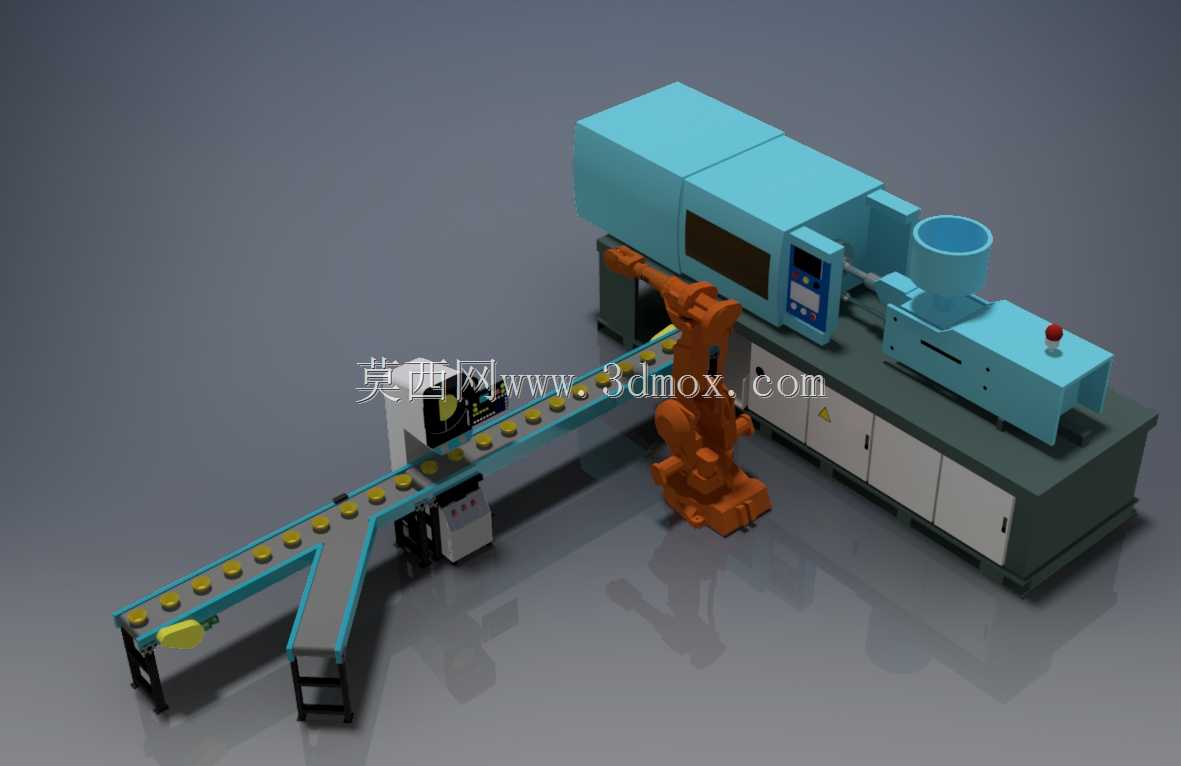

这套产线方案主要面向3C电子外壳、小型家电塑料配件的规模化注塑生产场景，可适配车间内多台同规格注塑机的上下料与初检需求，替代传统人工取件、目视检测的作业模式，解决注塑车间高温、重复劳作带来的人员流失率高、检测标准不统一的痛点。整套产线由卧式注塑单元、六轴工业机器人、分叉式皮带输送线、机器视觉检测工位四大核心模块组成，各模块间通过硬接线信号实现动作互锁，无需额外配置复杂的上位控制系统即可完成基础联动生产。其中注塑单元采用卧式直压锁模结构，料斗设置于机身顶部进料端，操作面板布置于机身侧方便于人员调参，机身下部设置带锁储物柜体可收纳模具配件与作业工具，锁模区域外侧配置安全光栅与急停按钮，避免人员误入作业区域引发安全事故。六轴工业机器人安装于注塑机开模侧与输送线之间的独立基座上，末端可配置气动夹爪或真空吸盘，适配不同形状、重量的注塑件取件需求，作业半径覆盖注塑机模腔位置与输送线上料端，无需额外增加行走轴即可完成取件、转身、放件的全套动作，重复定位精度可满足小型精密注塑件的取放要求。分叉式皮带输送线采用Y型布局，主输送段对接机器人放件位置，分叉段分别对接合格件收纳箱与不合格件回收通道，输送线支架采用工业铝型材拼接组装，支脚配置可调脚杯，可根据车间地面平整度调整输送线高度，保证皮带运行平稳无跑偏，输送线两侧设置导向挡边，避免注塑件在输送过程中掉落。机器视觉检测工位布置于输送线中段位置，配备环形补光灯与高清工业相机，可对经过的注塑件进行缺料、飞边、变形等外观缺陷检测，检测信号直接对接输送线的分料机构，将不合格件推送至回收通道。整套产线设计时充分考虑车间安装边界，注塑单元长度约6.5米、宽度约1.8米、高度约2.2米，机器人基座距离注塑机侧壁预留0.8米的维护通道，输送线总长度约4.2米，分叉段夹角为30度，整套设备安装时仅需在地面做简易固定即可，无需开挖地基，可快速完成产线搭建与调试，适配大部分中小型注塑车间的空间布局。
