十字滑块联轴器结构展示三维作品

十字滑块联轴器是机械传动系统中应用极为广泛的轴系连接部件，主要用于连接两根轴线存在一定径向偏移的旋转轴，在各类轻工机械、输送设备、纺织机械、通用机床的进给传动单元中都能见到这类部件的身影。它的核心作用是在两轴存在不对中偏差的工况下稳定传递旋转扭矩，补偿安装过程中产生的径向错位、运行过程中轴系受热变形带来的位置偏移，避免轴系因刚性约束产生额外的弯曲应力，有效延长轴承、轴体以及配套传动元件的使用寿命。

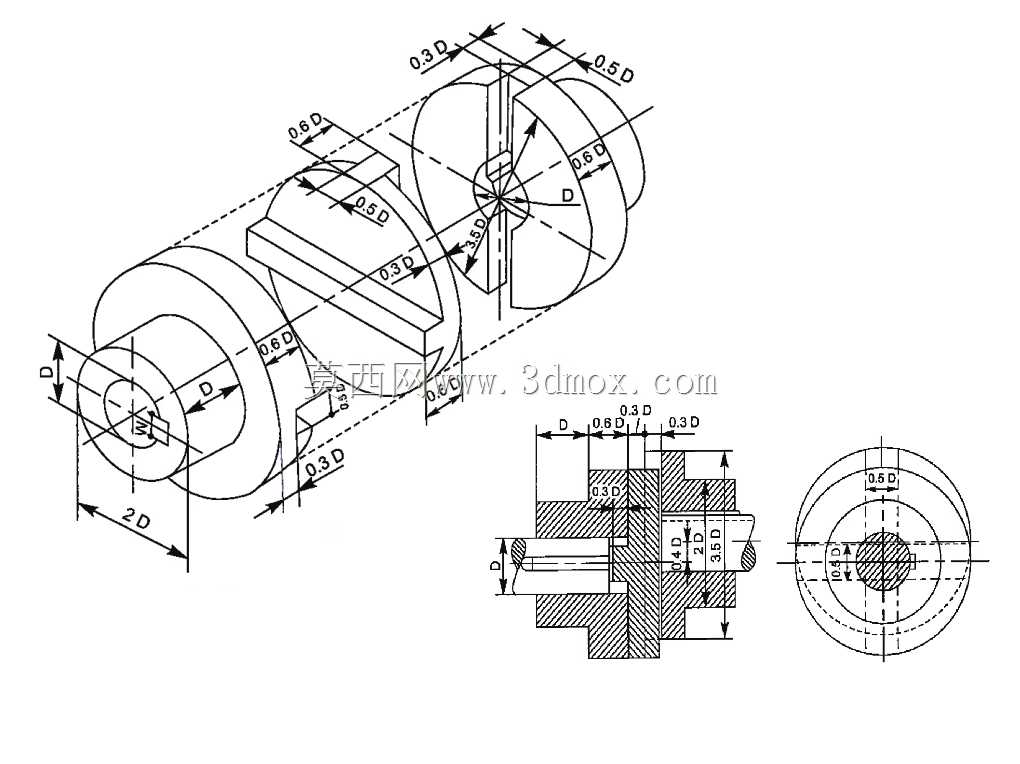

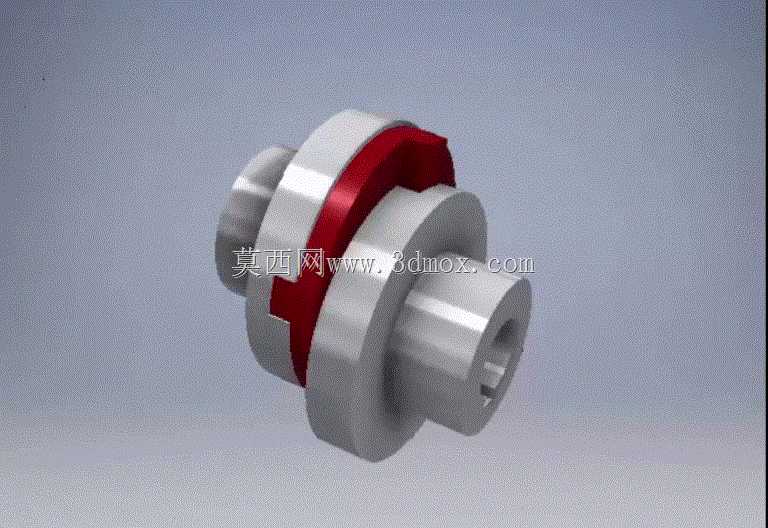

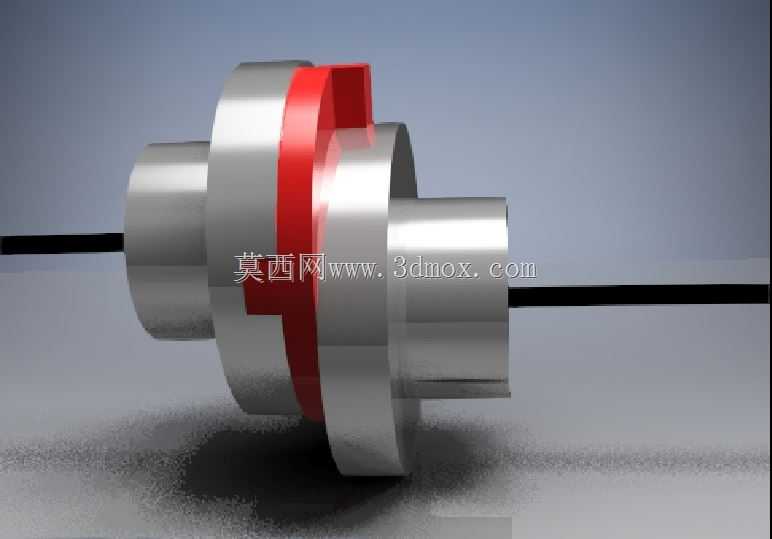

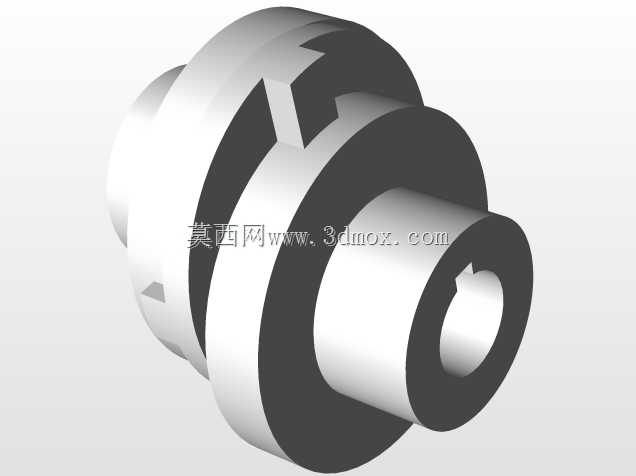

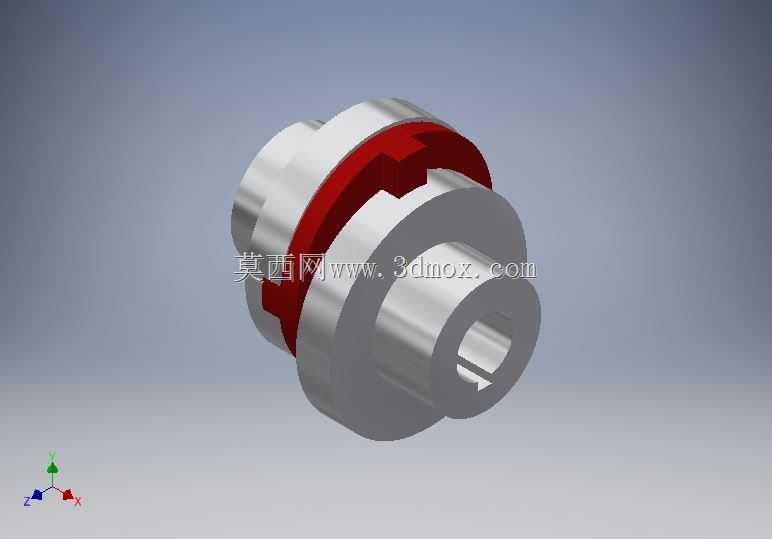

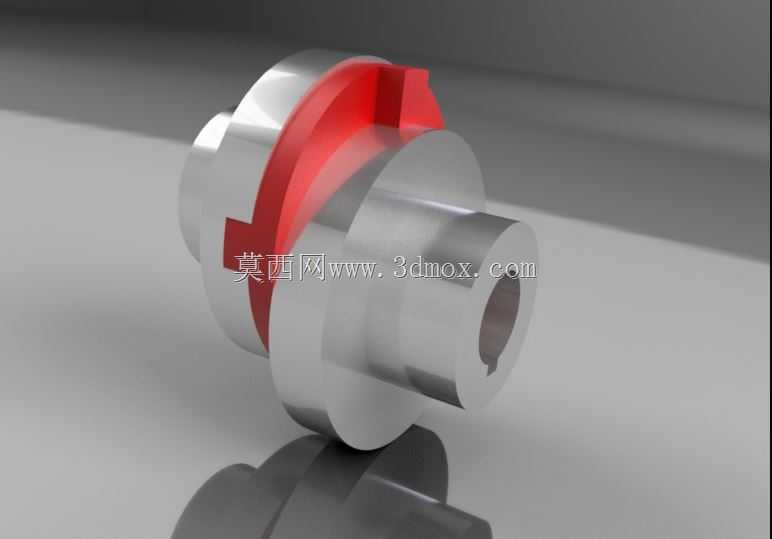

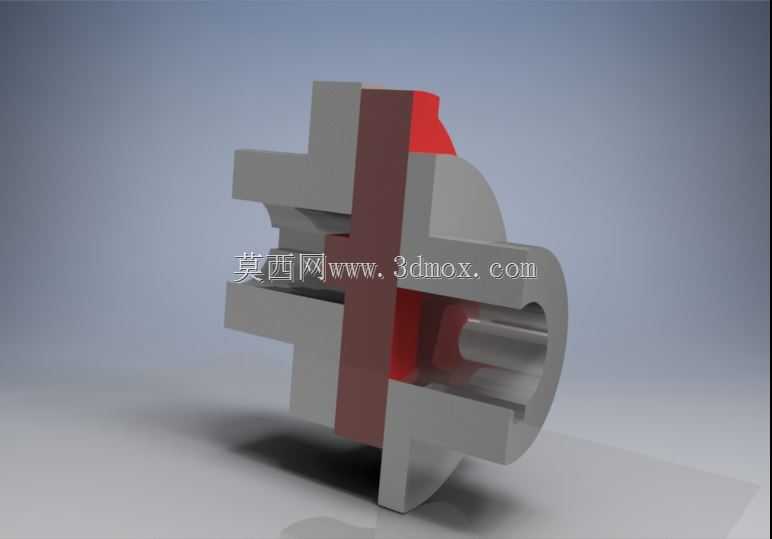

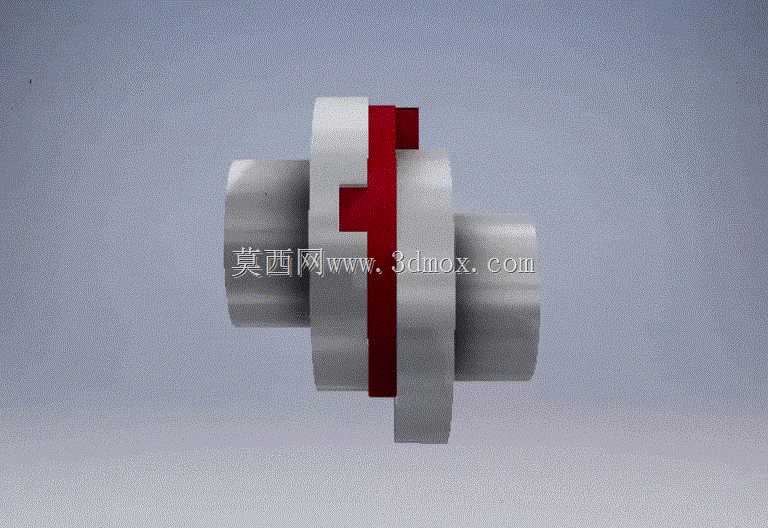

这款联轴器采用经典的Oldham结构设计，整体由两个端面带凸榫的半联轴器与中间的十字滑块盘组合而成，两个半联轴器分别与主动轴、从动轴通过轴孔配合与键连接实现周向固定，中间滑块两端面的凸榫呈90度垂直交叉布置，分别嵌入两个半联轴器端面的凹槽内。当两轴存在径向偏移时，滑块可在凹槽内进行小幅滑动，以此补偿两轴的位置偏差，传动过程中滑块与半联轴器的接触面会产生相对滑动，因此这类联轴器通常适用于转速不高、载荷平稳的传动场景，不适合高速重载且冲击载荷较强的工况。

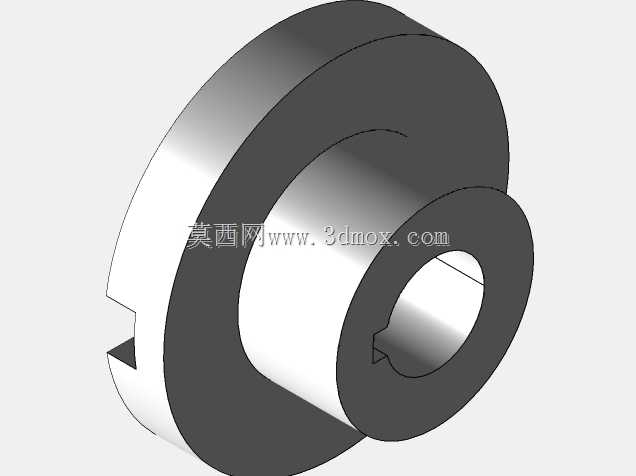

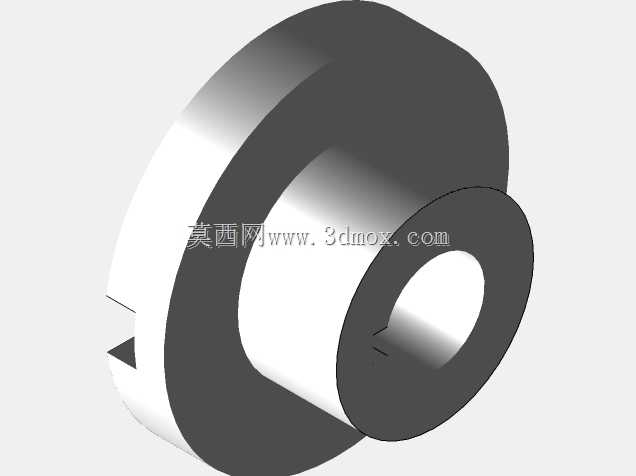

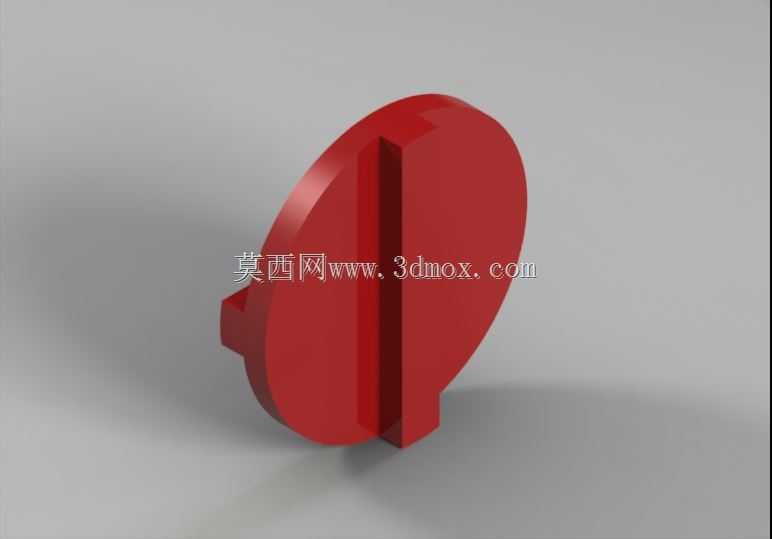

从结构设计来看，这款联轴器的半联轴器采用台阶式轴毂结构，外侧的凸缘部分加工有与滑块配合的凹槽，轴毂部分根据常用的安装需求设计了标准通孔，可适配直径100mm规格的轴系安装，整体外径、轴向长度都遵循通用传动部件的安装边界尺寸，可直接替换同规格的其他类型挠性联轴器，无需对安装基座、轴端尺寸做额外修改。中间滑块采用对称十字结构，两个方向的凸榫宽度一致，滑动接触面设计有足够的配合长度，保证滑动过程中不会出现卡滞，同时接触面的面积经过核算，可在传递额定扭矩时将接触面压应力控制在材料许用范围内，避免过快磨损。

在实际应用场景中，这类联轴器常被用于安装精度受限、轴系工作中存在小幅径向位移的传动场合，比如小型输送线的驱动轴连接、包装设备的辊筒传动、普通机床的辅助进给轴连接，它的结构简单，拆装维护十分便捷，不需要复杂的专用工具即可完成安装更换，相比齿式联轴器、膜片联轴器，它的制造成本更低，对安装对中精度的要求更宽松，在中低速中小扭矩的传动场景中具备极高的性价比。设计过程中重点考量了滑动副的配合间隙，间隙过小会导致补偿能力不足、滑动阻力增大，间隙过大则会带来传动回程误差，因此配合公差选取了适合滑动配合的精度等级，兼顾补偿性能与传动精度，同时半联轴器的轴孔与键槽尺寸都遵循通用机械标准，具备良好的互换性，可适配多数常规工业传动的安装需求。
