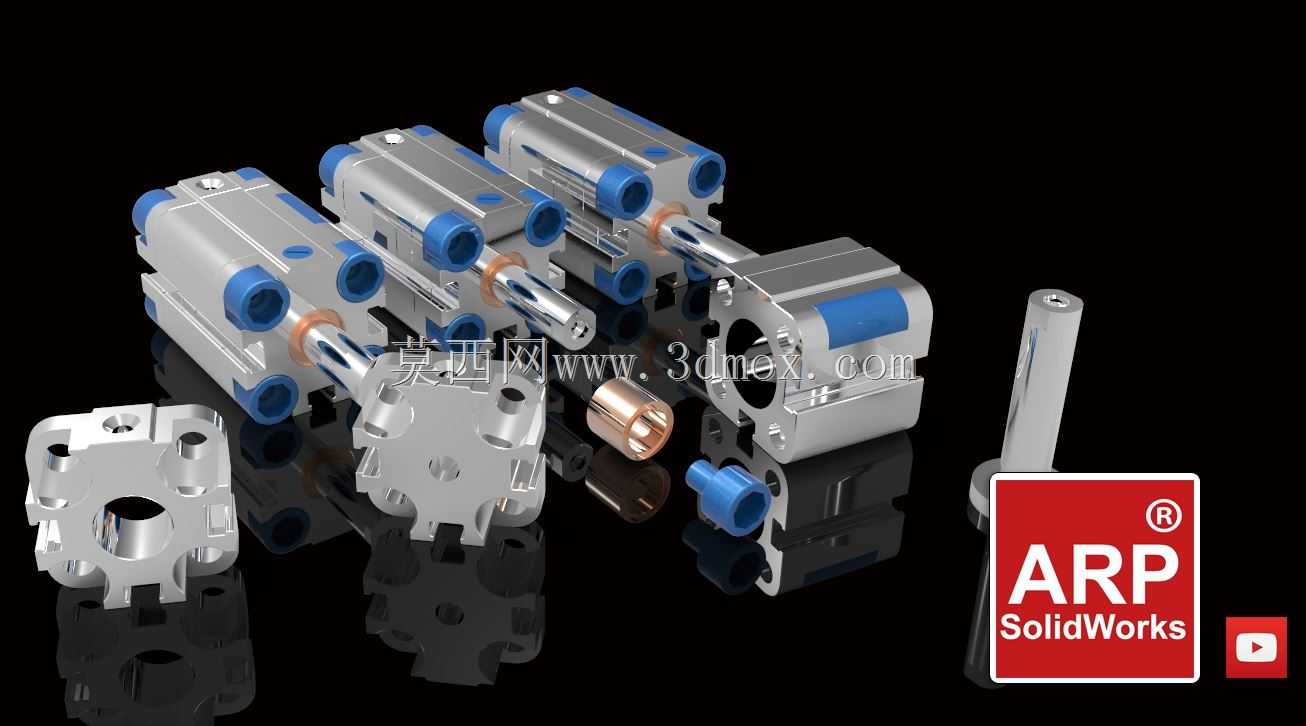

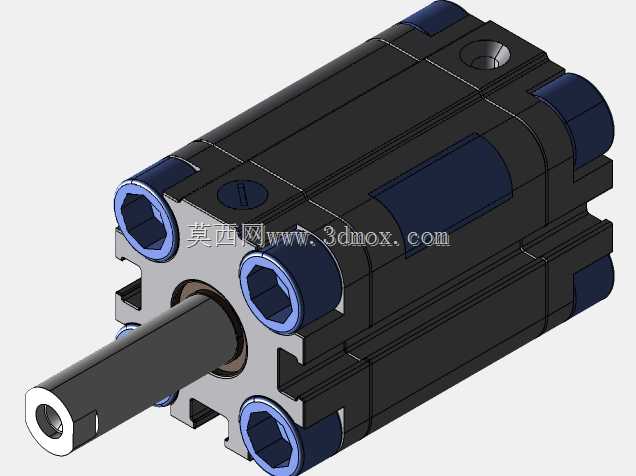

紧凑型气动执行元件气缸结构设计

这款紧凑型气动气缸是气动系统中核心的直线执行部件，广泛应用于自动化装配生产线、轻工包装设备、电子加工治具、小型工装夹具等对安装空间有严格限制的工业场景中，承担工件推送、定位夹紧、工位切换、模具顶出等高频往复直线动作输出的功能，是气动回路中将压缩空气压力能转换为机械直线运动动能的关键转换单元。

从功能特性来看，该系列气缸采用薄型紧凑化结构设计，相比标准拉杆气缸大幅缩减了轴向安装尺寸，能够在狭窄的设备内部空间完成布置，缸体采用硬质阳极氧化铝合金材质，在保证结构强度的同时有效降低了元件自重，适配轻量化设备的设计需求；活塞杆表面做了镀硬铬抛光处理，具备优异的耐磨性能与防锈能力，可适配多尘、轻度油污的常规工业车间作业环境，缸体两端设置有可调缓冲结构，能够降低活塞运行到行程端点时的刚性撞击，减少设备运行噪音与结构震动，提升元件使用寿命与运行平稳性。

在设计思路上，该气缸采用模块化设计理念，将缸筒、端盖、活塞、活塞杆、密封组件等部件做了标准化拆分，不同行程规格的产品可共用多数基础零部件，既降低了生产制造成本，也便于后期的维护与易损件更换；气路接口采用内螺纹标准接口设计，可适配常规气动快插接头的安装需求，缸体多个端面预留有安装定位孔位，支持通孔安装、螺纹孔安装、脚架安装、法兰安装等多种固定方式，能够适配不同设备的安装布局需求。

从安装边界来看，该系列气缸覆盖多档常用行程规格，缸体外形为规整方形结构，无外凸的拉杆部件，安装时可直接贴合设备安装面固定，无需预留额外的拉杆避让空间；活塞杆伸出端设置有标准外螺纹连接位，可配套浮动接头、连接头与外部负载进行连接，能够补偿小范围的安装同轴度误差，避免活塞杆受径向力导致的密封件偏磨、杆体弯曲等问题。缸体的进出气口对称布置在缸体侧端面，气路排布走向规整，不会与周边设备部件产生干涉，可满足多工位密集排布的安装需求，在多组气缸并排布置的工装场景中，能够最大化压缩元件排布间距，提升设备内部空间利用率。
