带传动齿结构的锥形摩擦离合装置

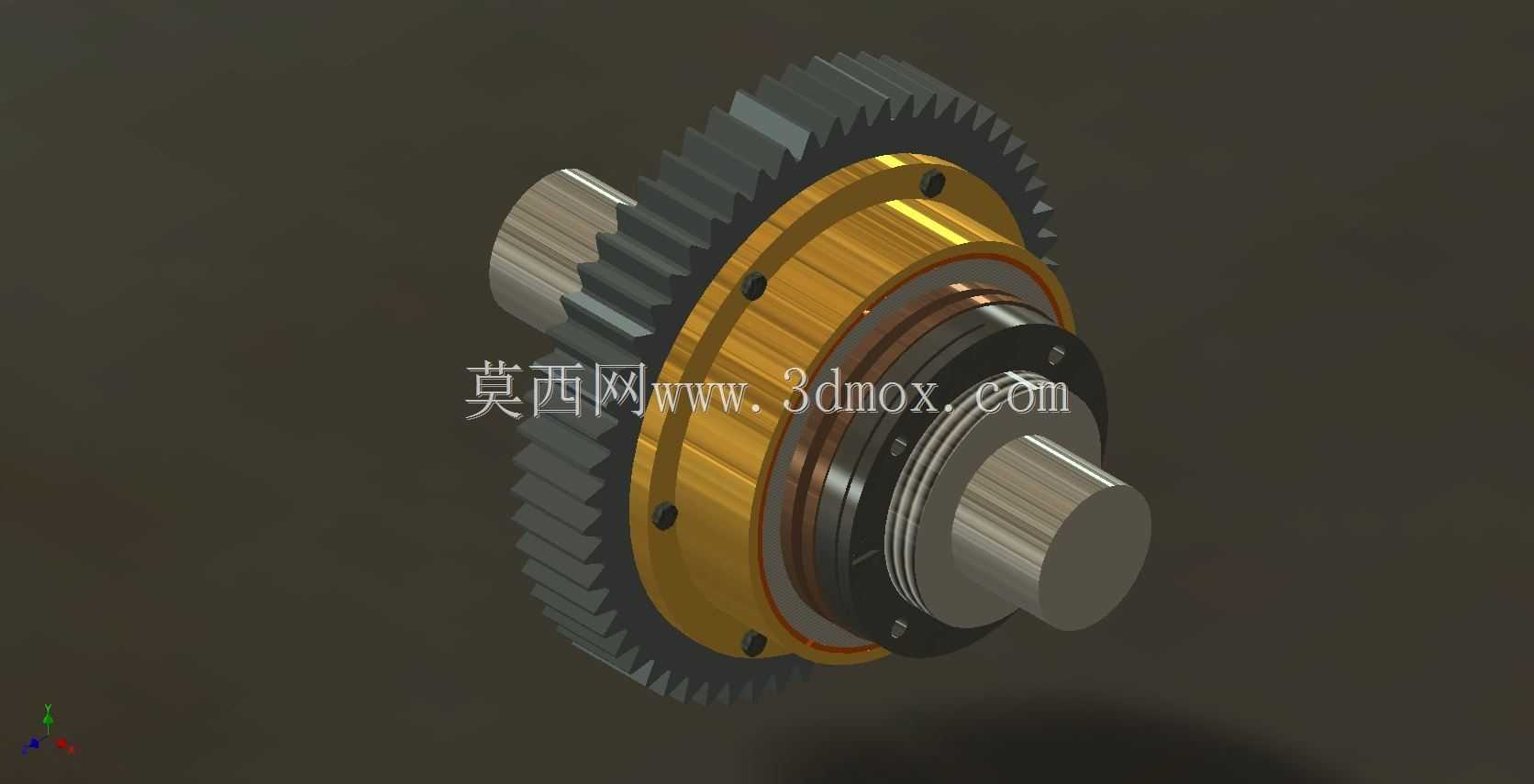

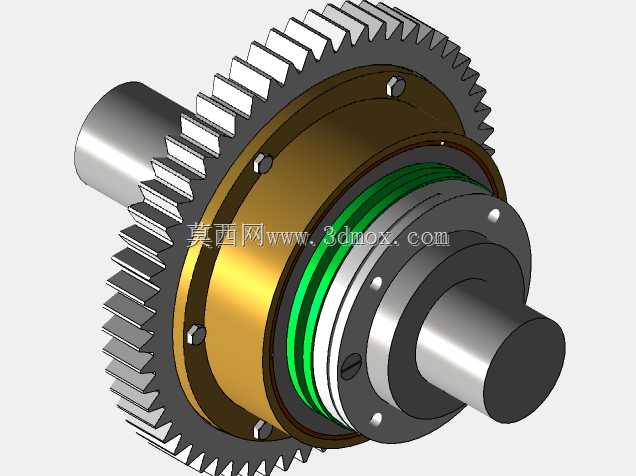

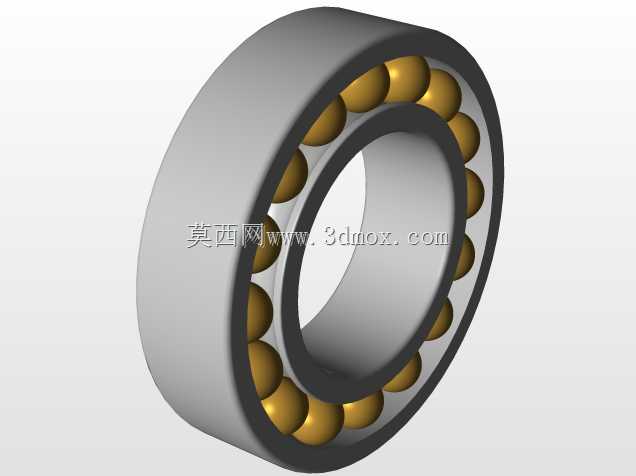

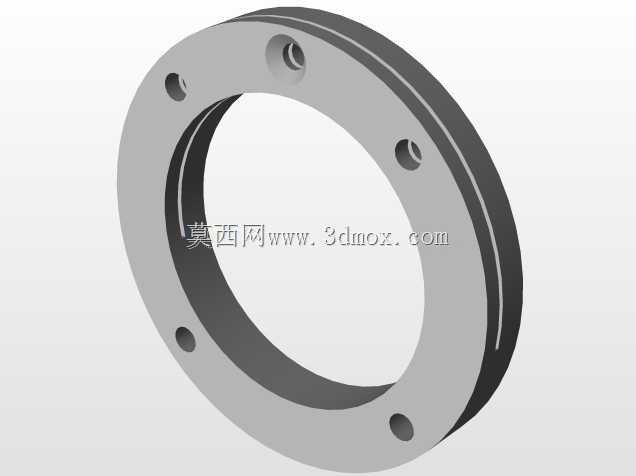

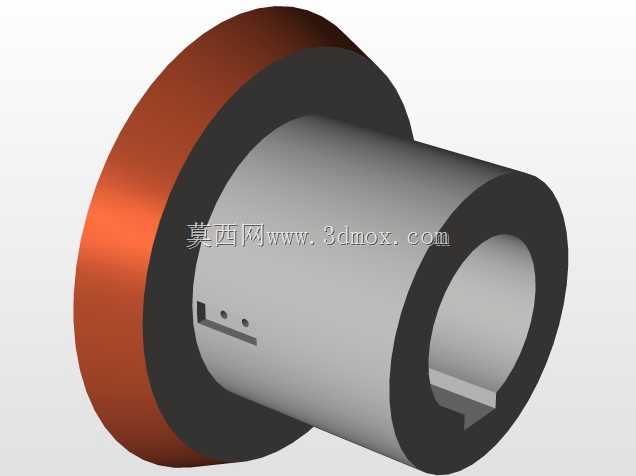

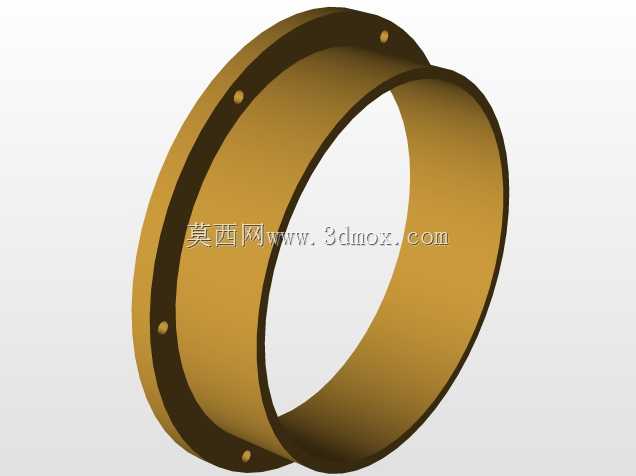

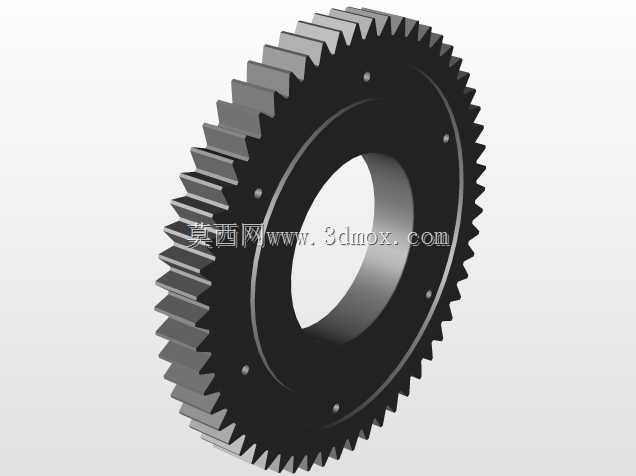

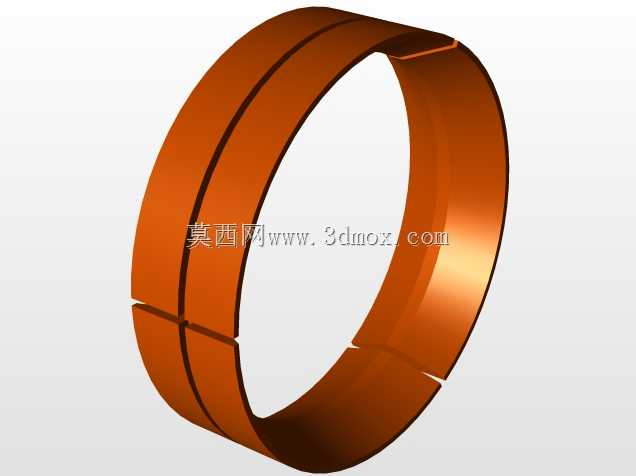

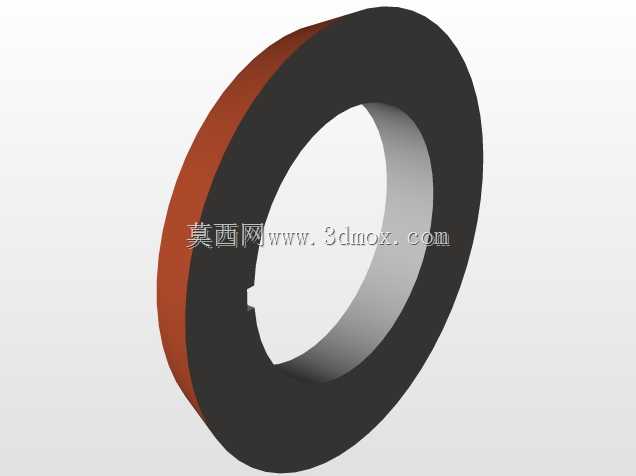

这款锥形滑动离合装置是机械传动系统中负责转矩传递与动力通断控制的核心部件，广泛应用于需要平稳离合、过载保护的中小型传动场景，常见于轻工输送设备、小型机床进给机构、农用作业机械、纺织机械的传动链路中，可在主动轴持续运转的状态下，实现从动端的平稳接合与分离，避免传动链硬启动带来的冲击损伤，同时在负载超出额定转矩时可通过摩擦面打滑实现过载保护，保护后端传动部件不受损坏。该装置核心采用锥面摩擦传动结构，相比平面摩擦离合器，锥面结构可在相同轴向压紧力下获得更大的摩擦传动力矩，所需的轴向操作力更小，结构布局更为紧凑。装置外侧集成了传动齿圈，可直接与外部啮合齿轮配合实现动力输入或输出，无需额外加装传动轮，有效缩减了传动链路的整体安装空间。整体结构沿轴向对称布置，两端伸出的轴段可分别对接主动端与从动端的传动接口，中部的金色锥套为主动摩擦元件，与内侧的从动锥面配合，通过轴向位移实现锥面的压紧与分离：当锥面压紧时，依靠接触面间的摩擦力传递转矩，当锥面分离时，主动端与从动端动力切断，从动端可自由停转。设计过程中重点考量了摩擦面的压力分布均匀性，锥面角度选取了兼顾传动力矩与分离顺畅度的合理区间，避免出现锥面自锁导致分离卡滞的问题；同时在摩擦副外侧设置了防尘密封结构，可阻挡外界粉尘、碎屑进入摩擦接触面，避免摩擦系数异常下降导致的传动力矩不足问题。安装边界上，装置最大外径为外侧齿圈的齿顶圆直径，轴向总长度为两端轴段端面的间距，两端轴段采用标准圆柱轴径设计，可适配常规的滚动轴承安装位，安装时需保证主动轴与从动轴的同轴度误差在允许范围内，避免偏载导致锥面局部磨损过快，同时需预留轴向操作机构的安装空间，用于驱动锥套的轴向移动实现离合动作。摩擦副采用耐磨合金材质搭配表面硬化处理，可保证长期频繁离合工况下的使用寿命，齿圈采用调质处理，具备足够的抗弯强度应对啮合传动的冲击载荷，整体结构无需额外的复杂冷却管路，依靠自然散热即可满足常规工况下的热平衡要求，维护时仅需定期检查摩擦面磨损量与轴向压紧间隙即可，运维成本较低。
