恒速机构

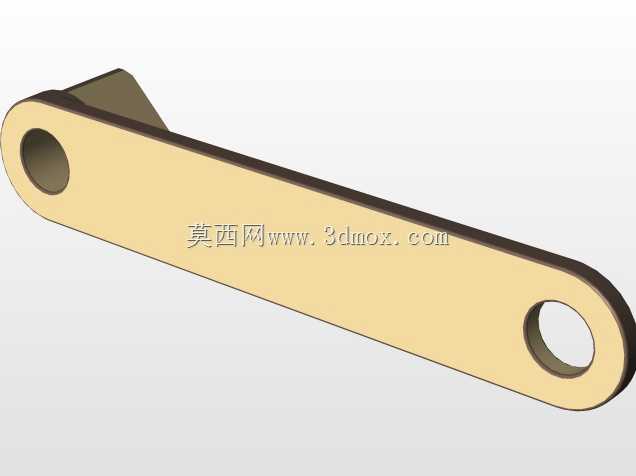

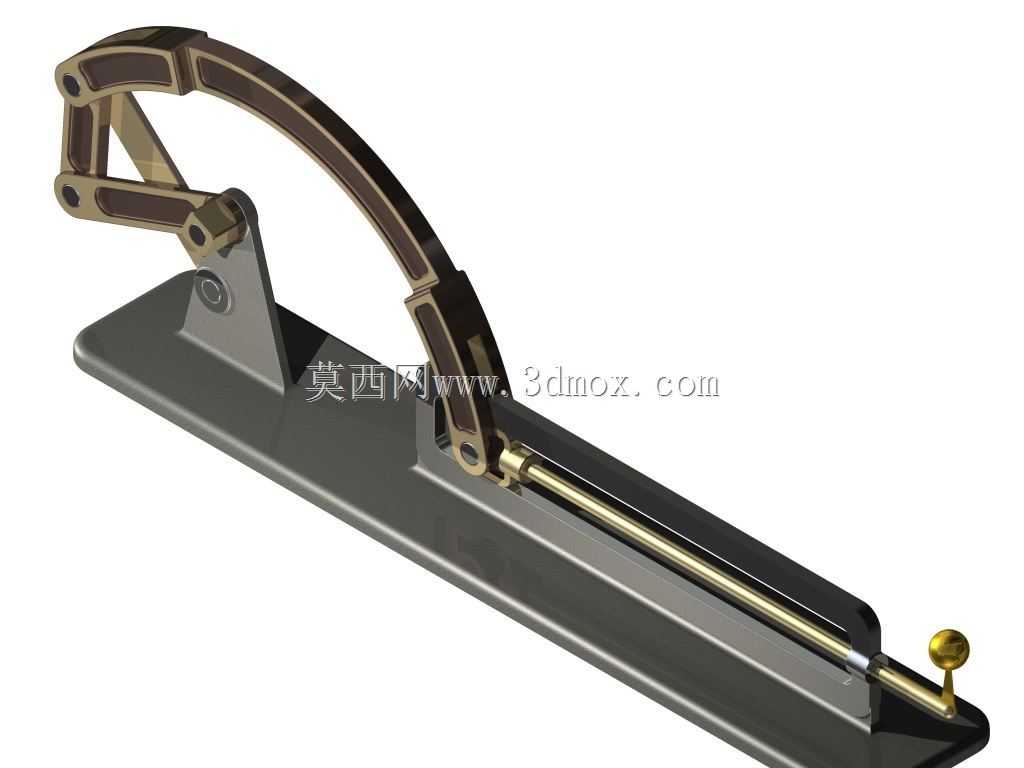

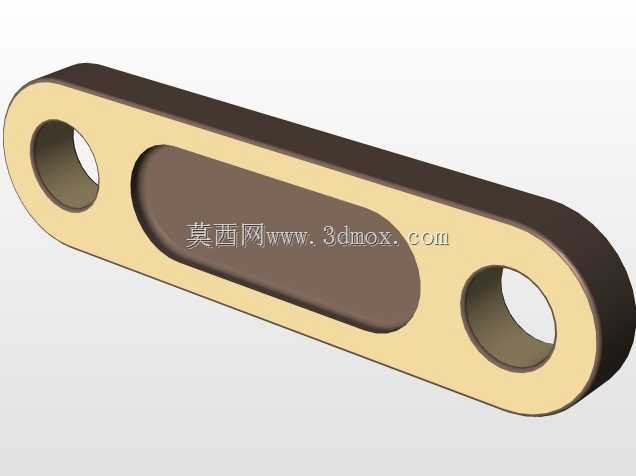

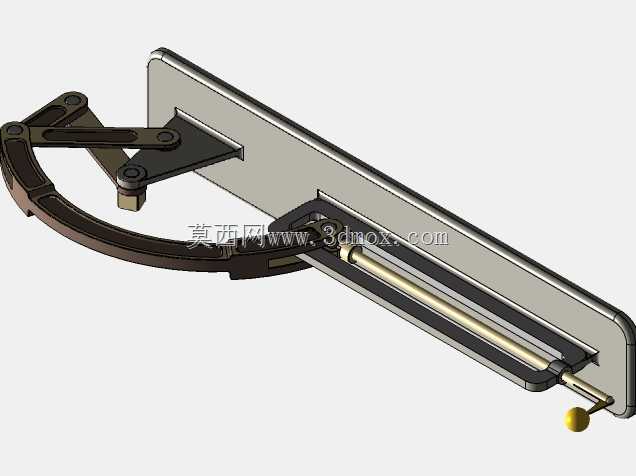

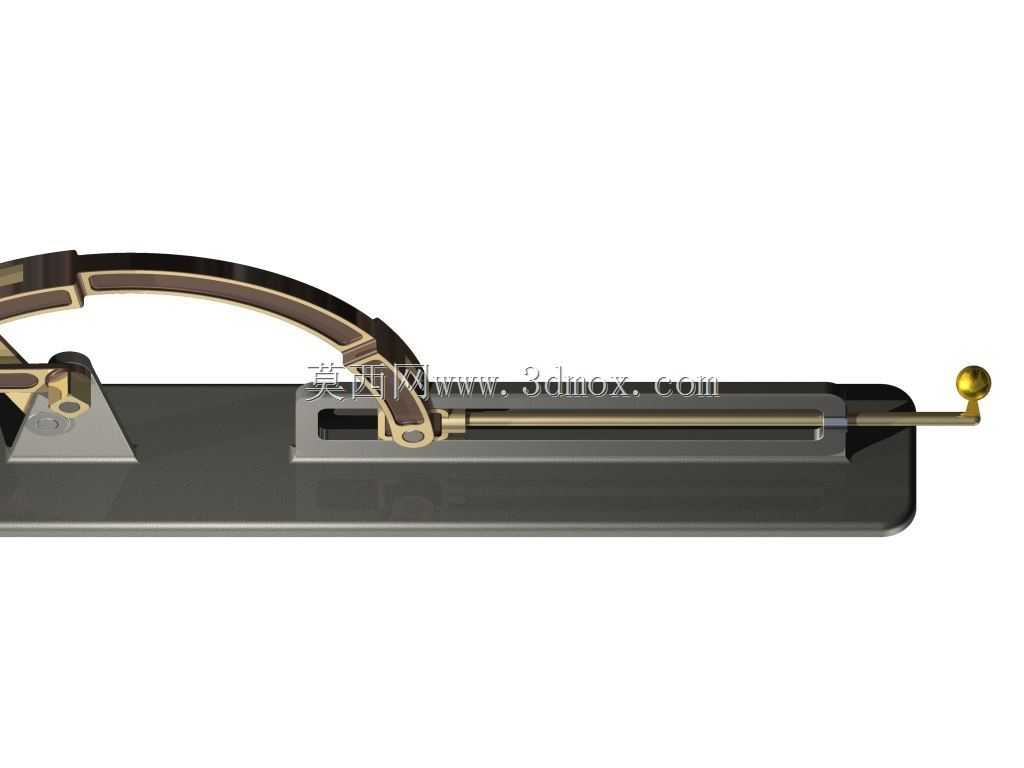

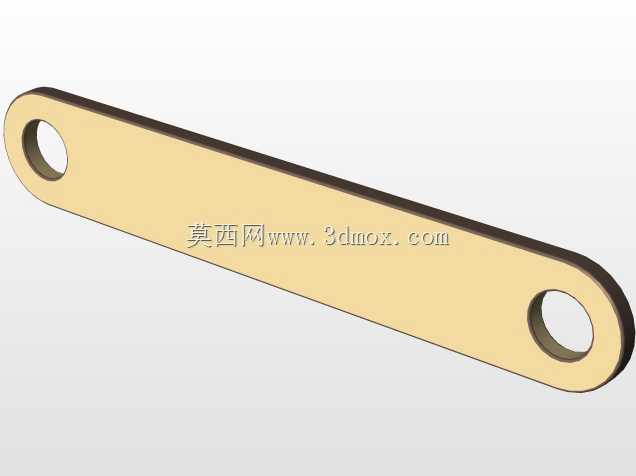

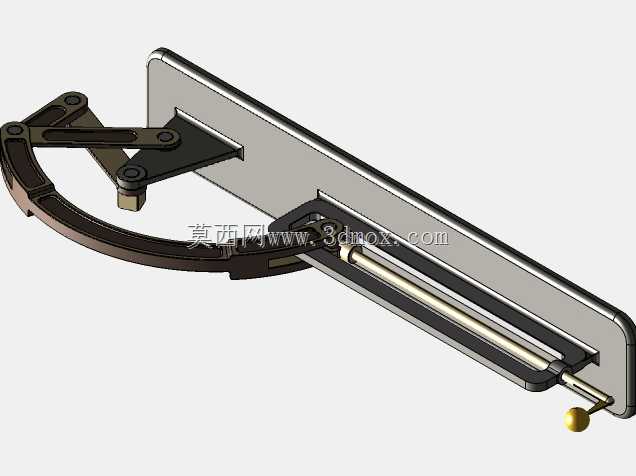

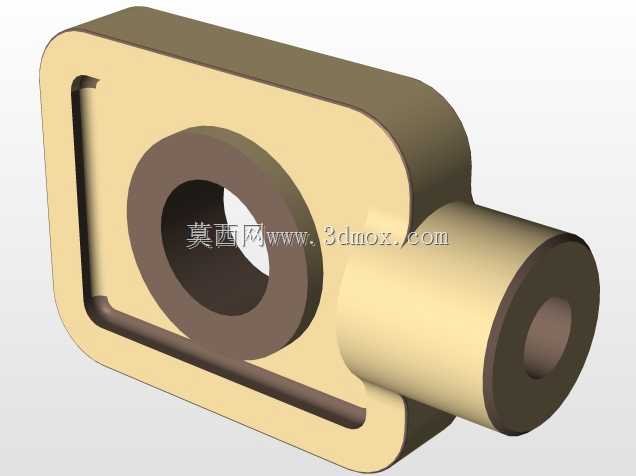

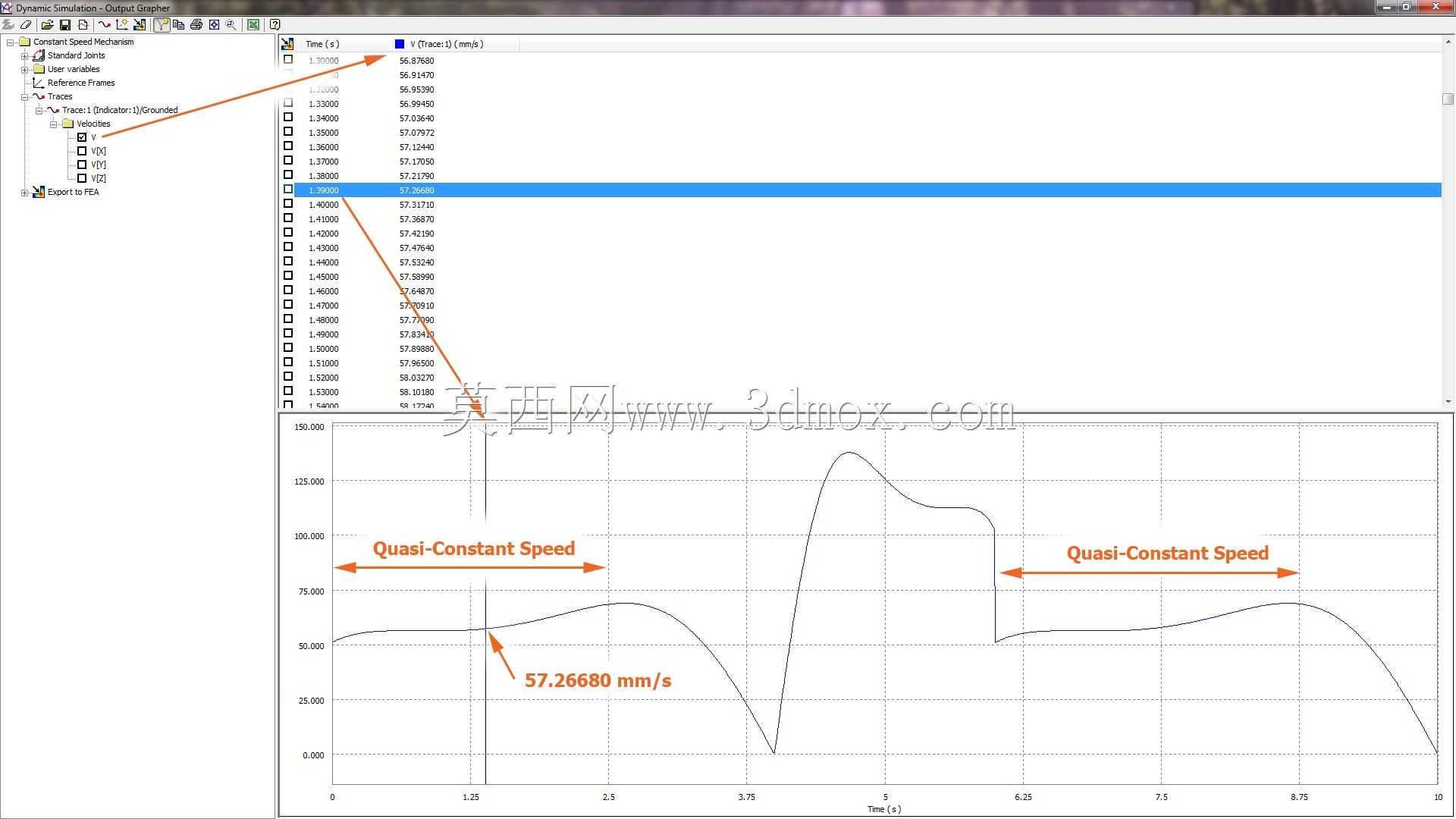

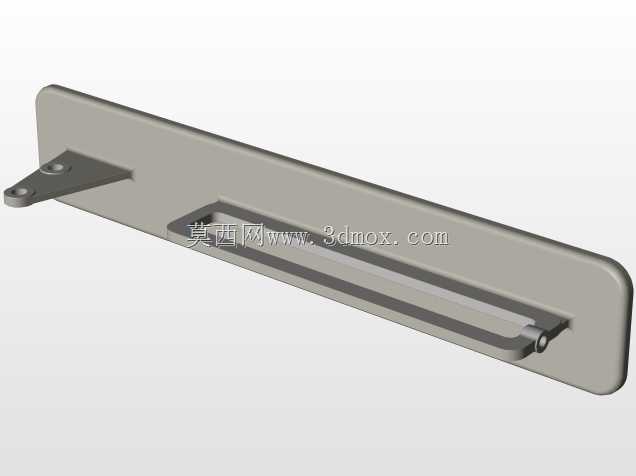

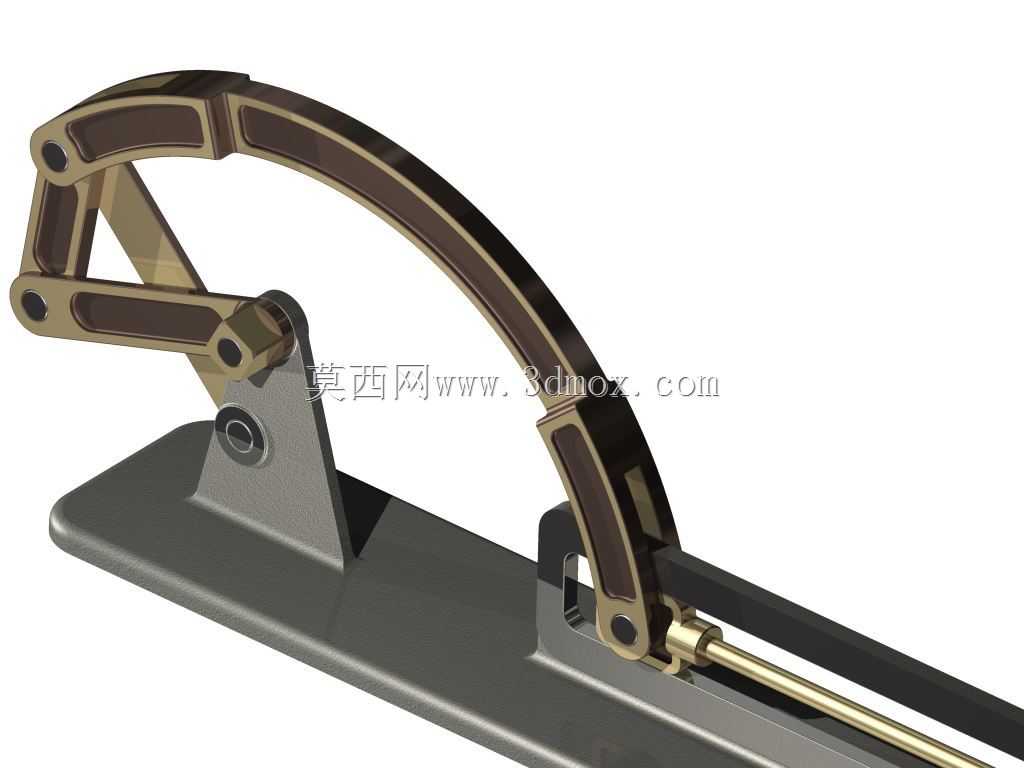

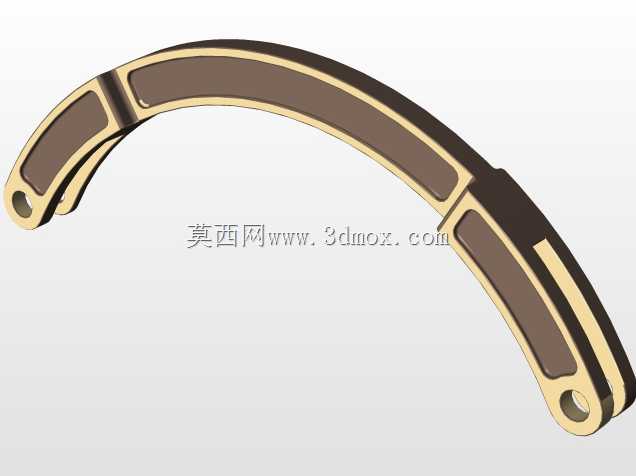

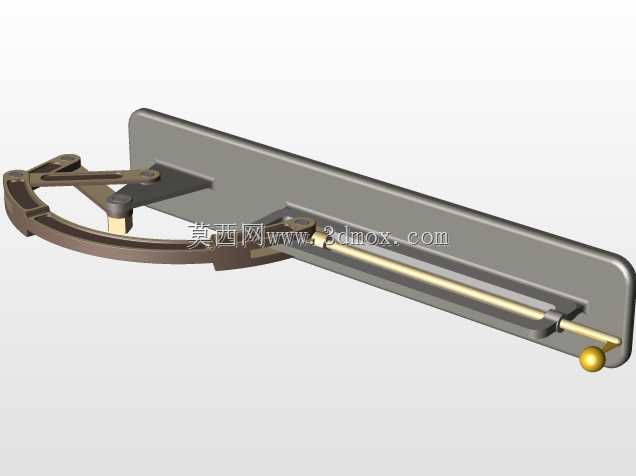

使用Autodesk Inventor 2014作为运动仿真制作的原始项目。动画和渲染是使用Inventor Studio模块制作的。这个动作是由于曲柄的强制旋转（240度/秒=6转/分）造成的。正如你在视频中看到的，一个带有四个杆的机构与弯曲的叉子相连，而且还与滑块相连。曲柄在两个角度之间旋转三次：200° 到10°. 第一个和最后一个是主动运动，第二个是回程运动。在主动运动过程中，由于四杆机构的巧妙构思，滑块的部分准恒定速度约为57 mm/s，如图“Output Grapher.jpg”所示。该图显示了圆心的速度（“指示器”）。如果使用Inventor，则必须下载单个目录中的所有文件，然后使用Inventor 2014、2015…打开.iam文件，输入Environments/Dynamic Simulation并单击“播放”按钮。如果不想等待模拟，可以应用1000个图像，而不是5000个图像。我选择了大量的图片来获得更高分辨率的生活片段。尽情享受吧
