正交轴空间直角传动耦合连接机构

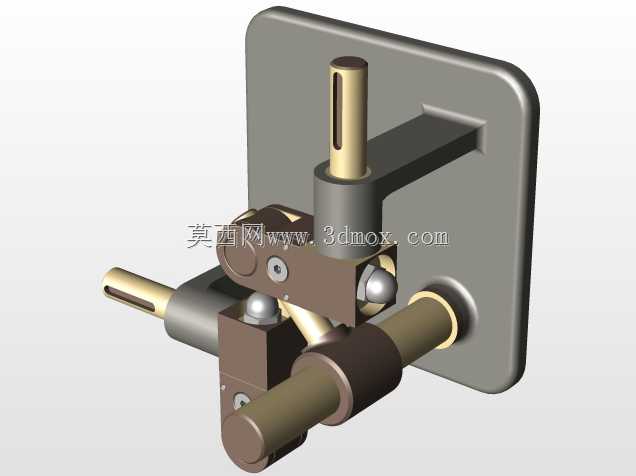

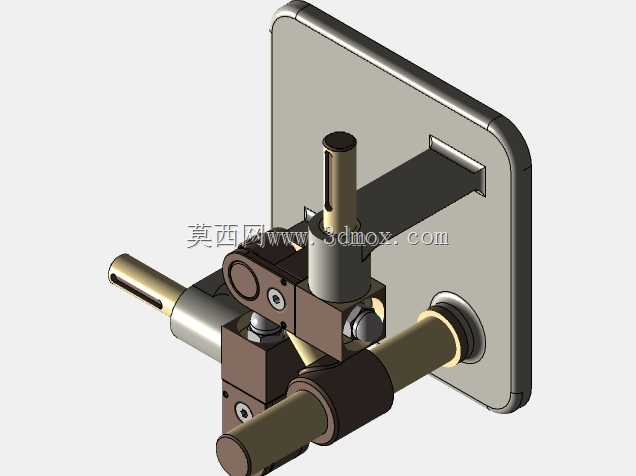

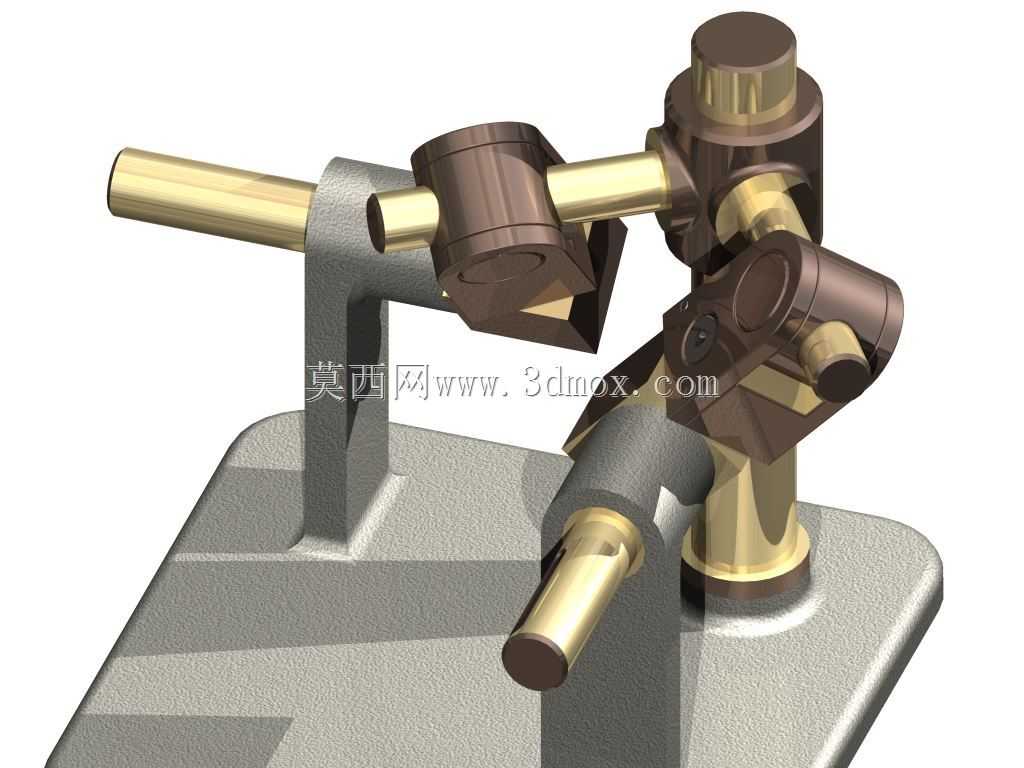

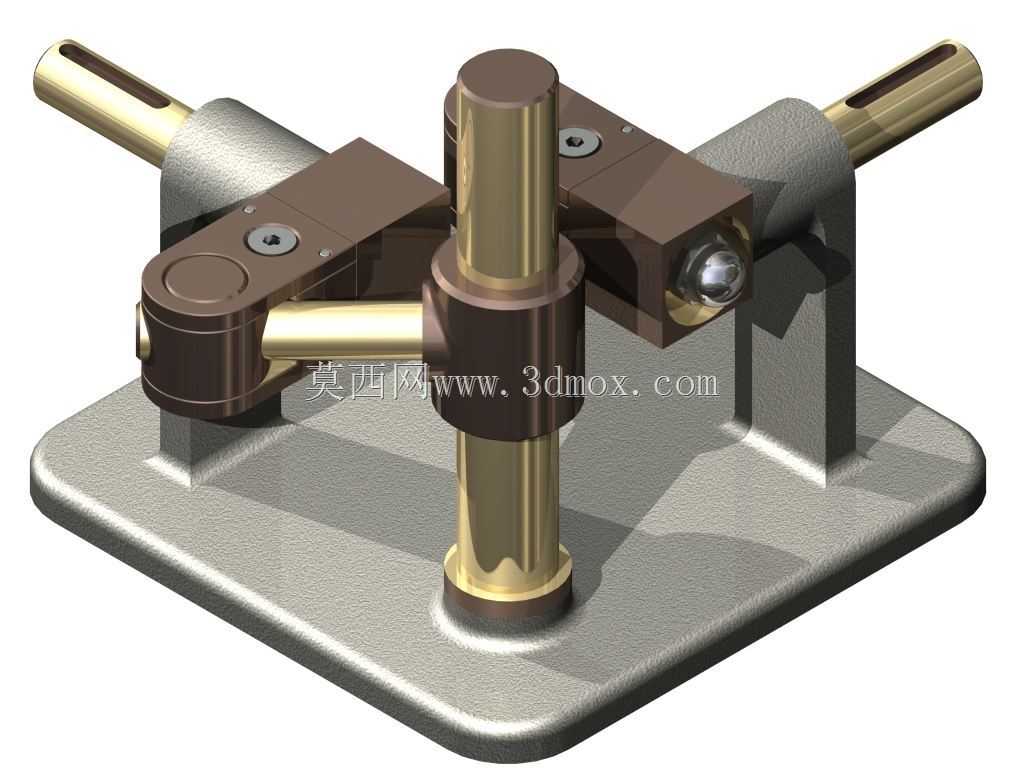

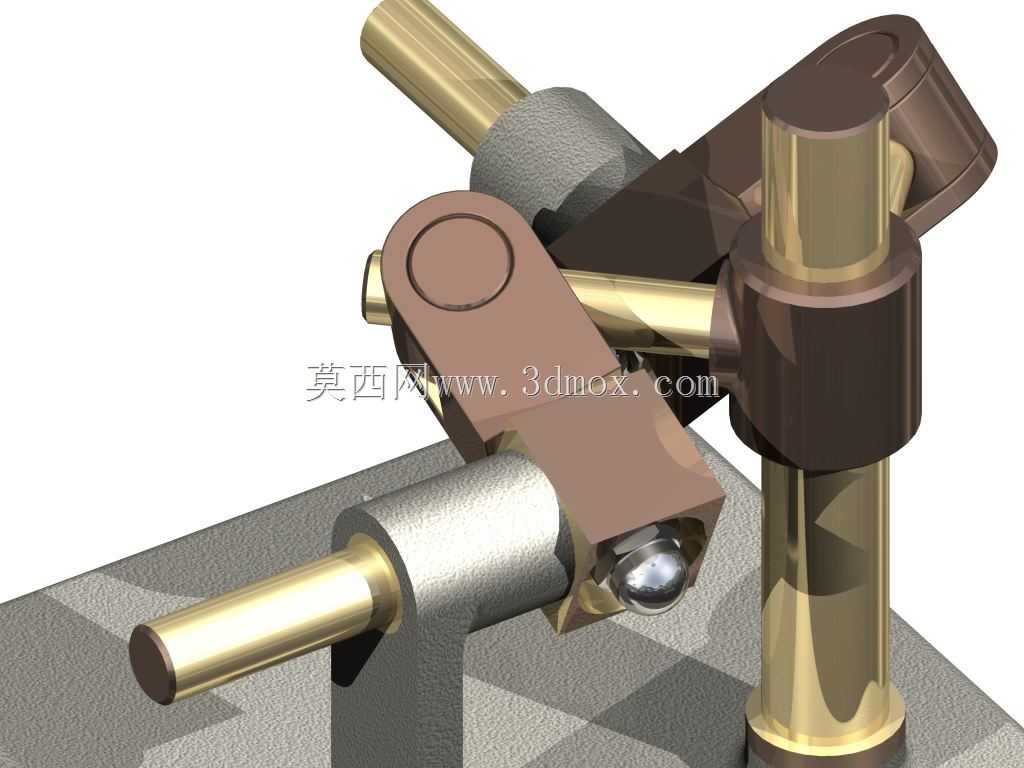

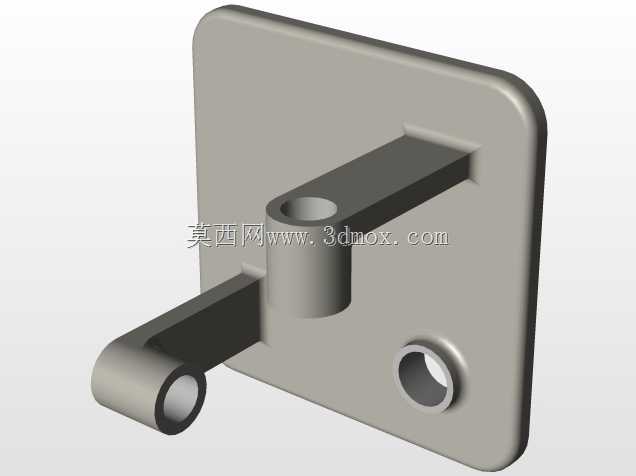

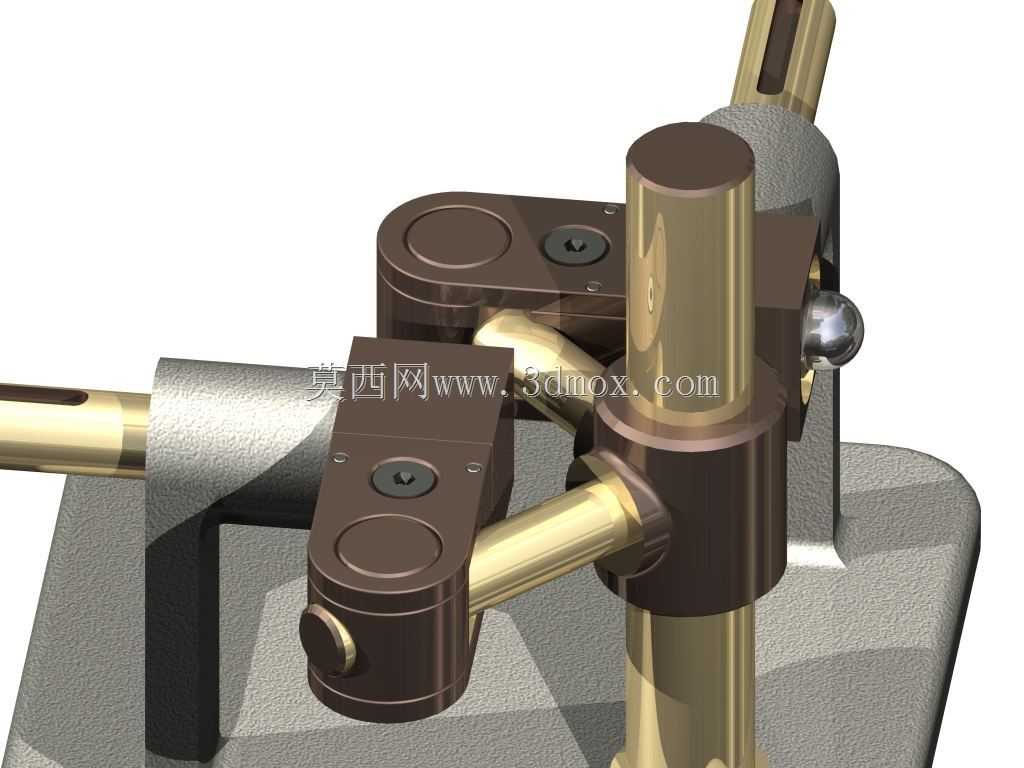

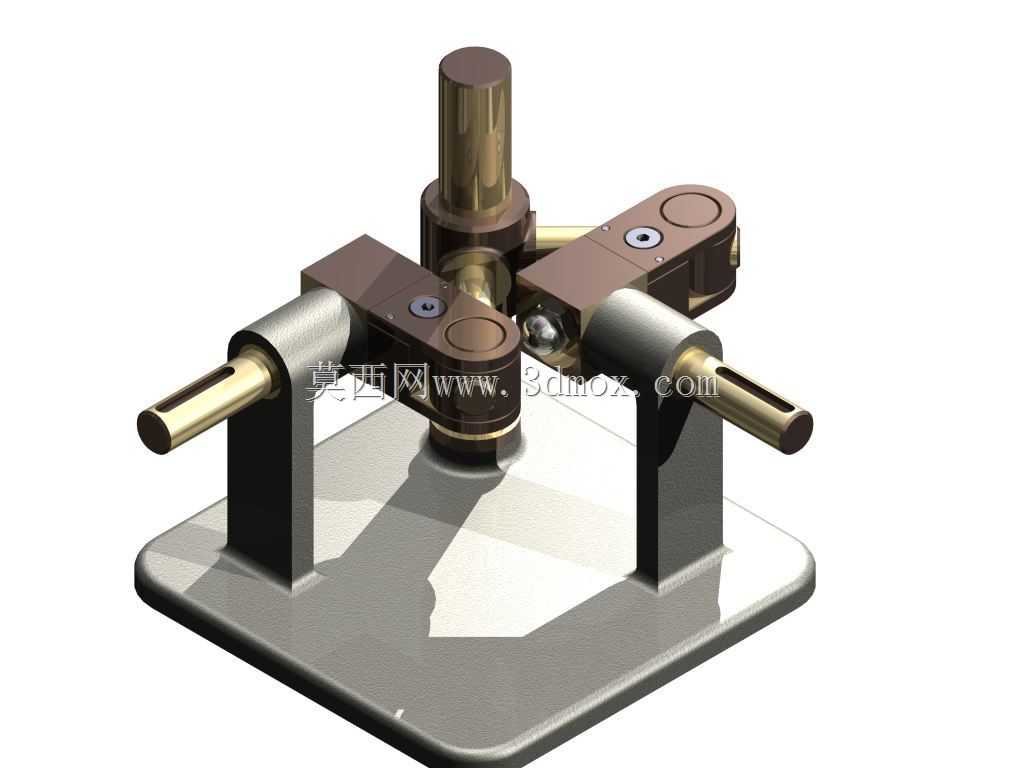

这款直角耦合连接机构，主要应用于需要实现空间垂直交错轴动力传递的工业传动场景，常见于小型自动化生产线的动力换向单元、精密检测设备的进给传动模块、轻工包装机械的动力分流结构，以及部分专用实验装置的动力传输环节，能够在紧凑的安装空间内完成两正交轴之间的旋转动力传递，替代传统锥齿轮换向结构存在的安装精度要求高、背隙难调整的问题。从实际用途来看，该机构可以在输入轴与输出轴呈90度空间交错布局的工况下，稳定传递额定扭矩，同时允许两轴之间存在微小的安装同轴度偏差与轴向窜动，补偿安装过程中产生的位置误差，避免轴系因刚性连接产生额外的弯曲应力，延长配套轴系与驱动元件的使用寿命。在功能特性上，该耦合机构采用滑动配合的十字连接结构，中间的连接滑块分别与两个正交布置的轴端传动套配合，传动过程中滑块可在两个传动套的导槽内做小幅相对滑动，既保证旋转动力的同步传递，又能自适应补偿轴系的位置偏差；底座采用一体式铸造支撑结构，两个轴支撑座与安装底板为一体化设计，保证了支撑刚度，避免传动过程中出现支撑变形导致的传动卡滞。设计思路上，该机构优先考虑紧凑空间下的换向传动需求，整体结构没有采用复杂的齿轮啮合结构，全部采用平面加工的零件即可完成装配，降低了零件加工难度与装配精度要求；轴端采用标准的光轴传动接口，可直接与市面上常规的传动轴、驱动电机输出轴配合，无需额外定制连接接口；所有传动配合面均预留了合理的润滑间隙，可填充润滑脂降低长期运行的磨损量。从外形尺寸与安装边界来看，该机构整体为方正的底座布局，安装底板为带圆角的方形平板，四个角区域预留了安装固定的通孔位置，安装时可直接通过螺栓固定在设备的安装基板上，不需要额外设计定制安装支架；整体高度方向尺寸紧凑，垂直布置的轴端伸出长度与水平轴伸出长度保持一致，可根据实际安装需求调整轴的伸出方向，适配不同的设备内部布局空间；机构的最大回转半径经过严格校核，传动过程中所有运动部件均不会超出底座的投影范围，不会与周边安装的其他零部件产生运动干涉，适合在空间局促的设备内部集成使用。
