带双钟摆结构的惠特沃思快回机构

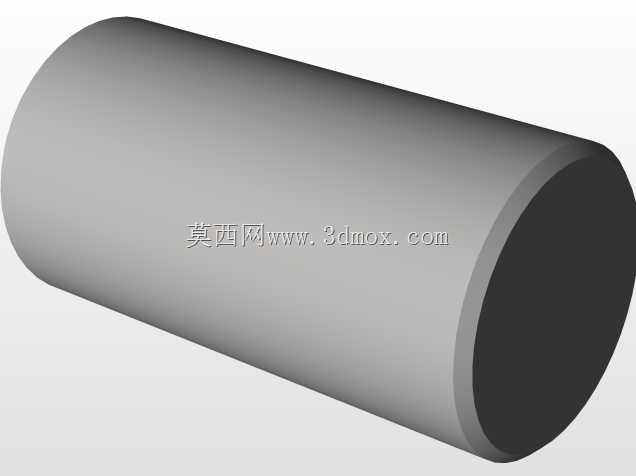

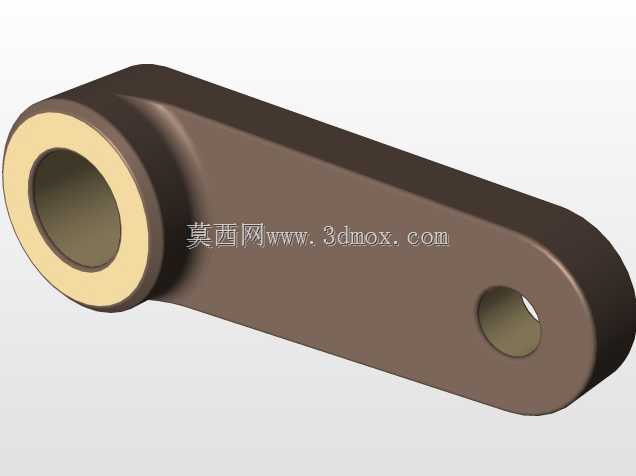

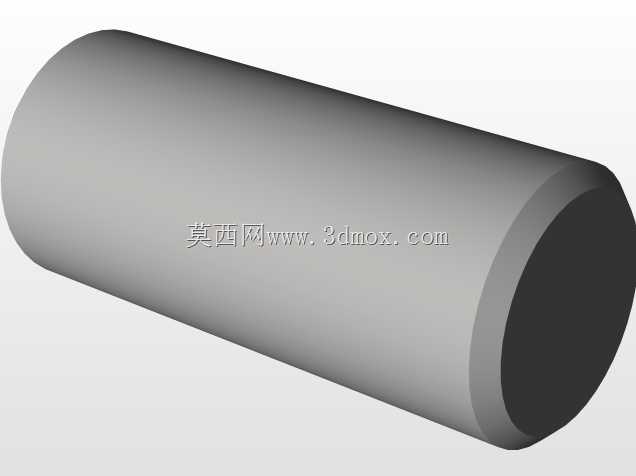

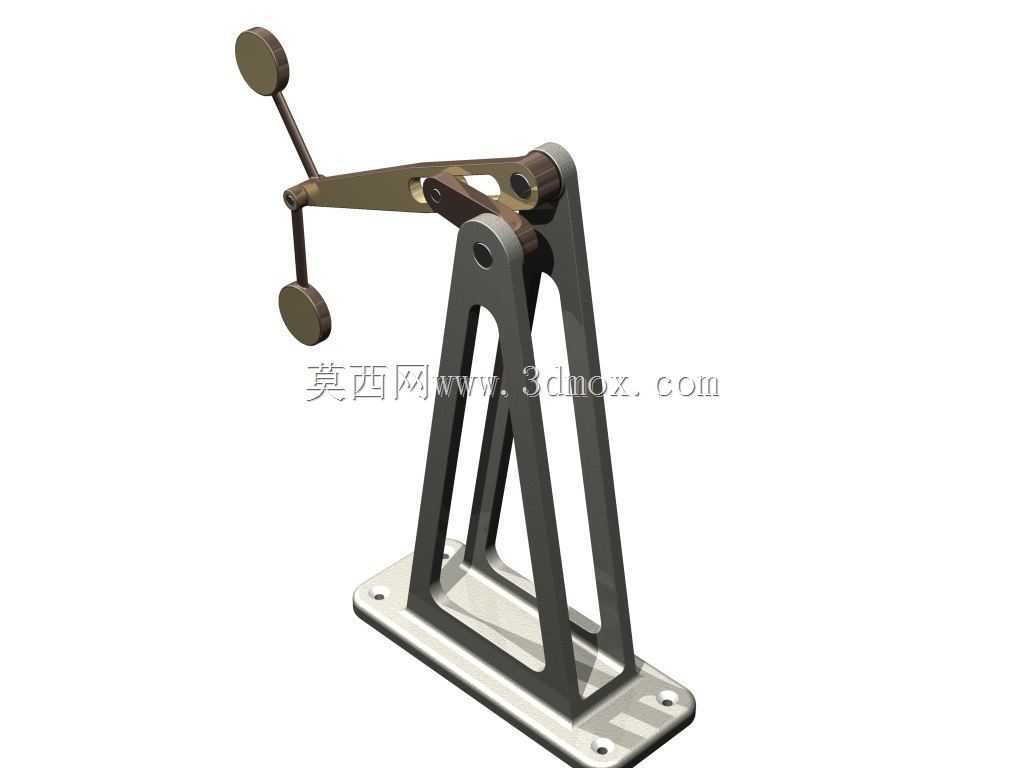

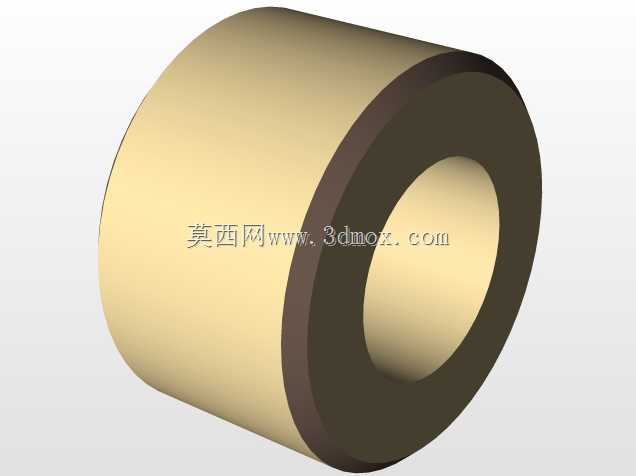

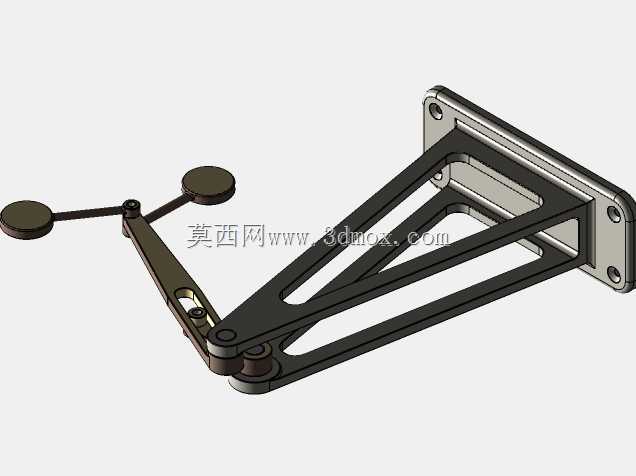

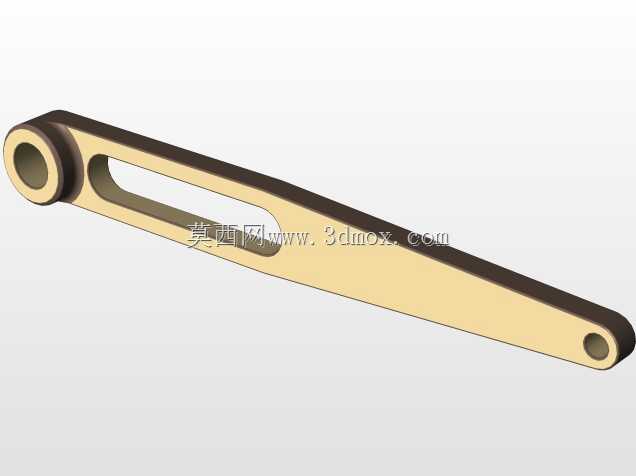

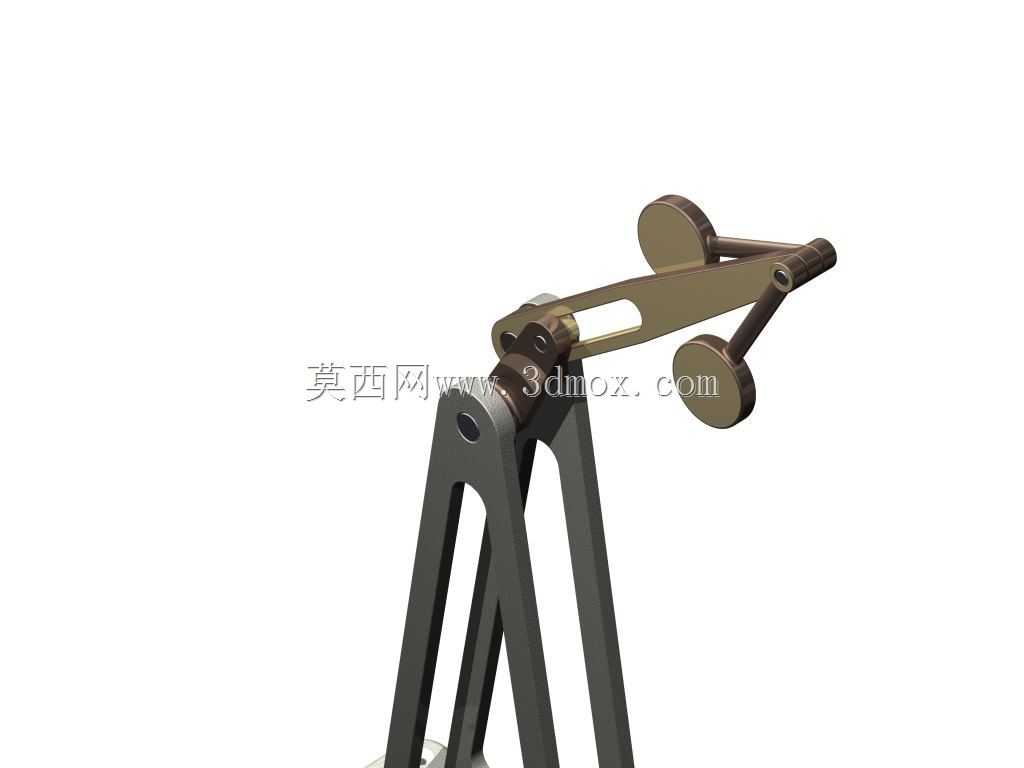

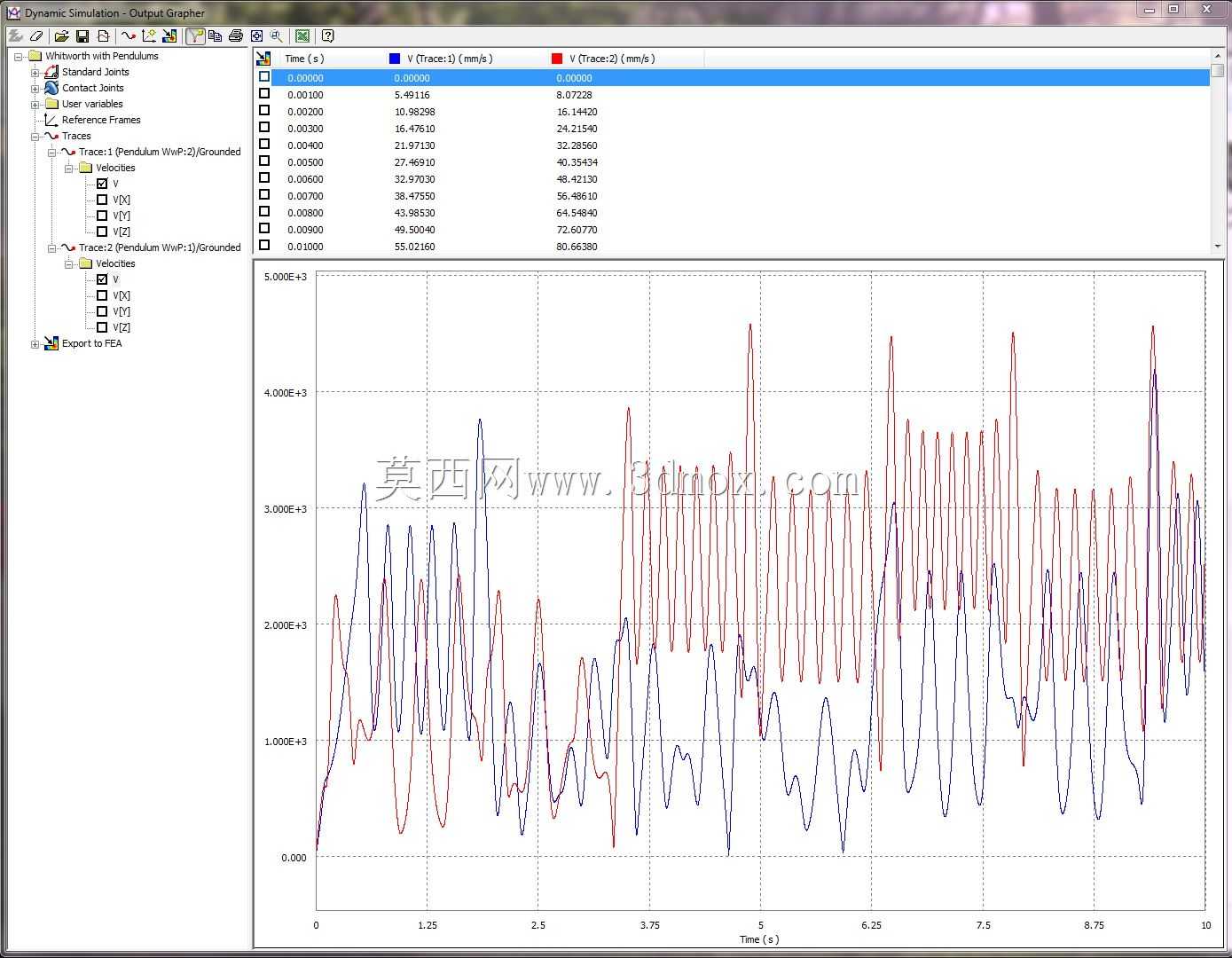

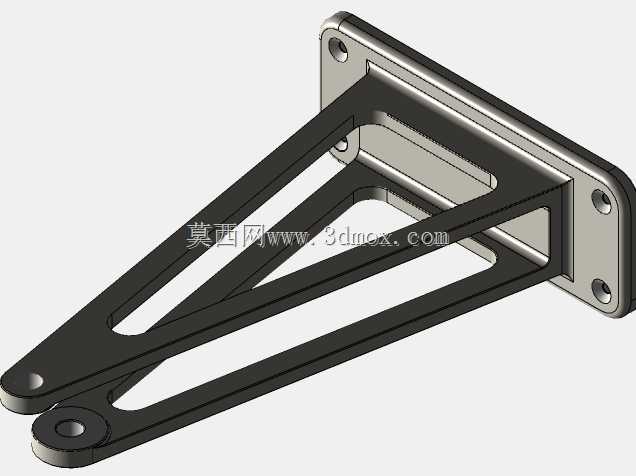

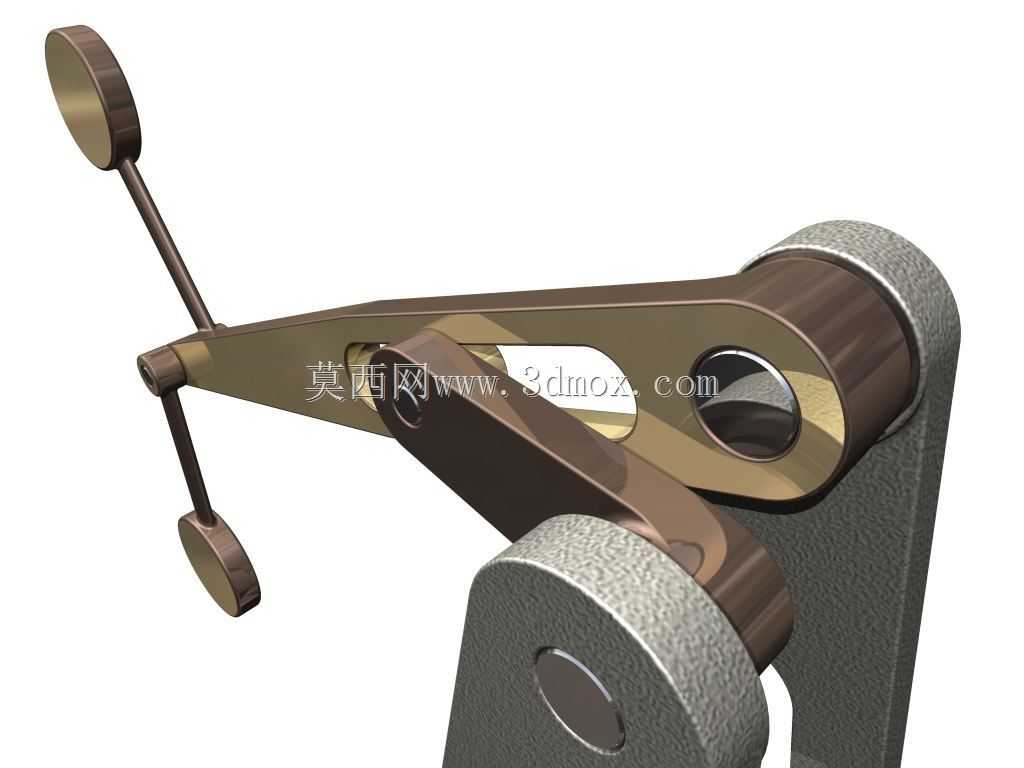

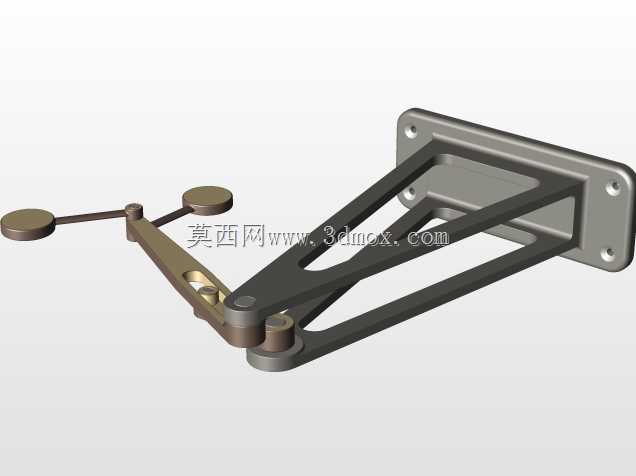

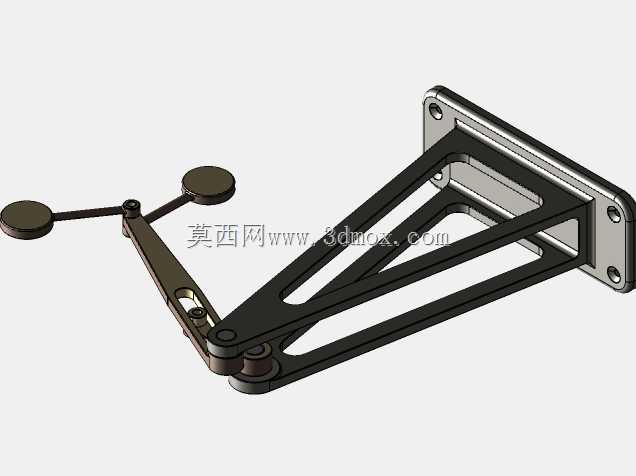

这款带钟摆的惠特沃思机构属于经典的急回类机械传动结构，在工业生产场景中常被应用于需要往复作业且回程空行程耗时更短的设备单元，比如小型刨床的主进给传动、往复式送料机构、间歇摆动式上料组件等场景，能够在工作行程保持稳定的匀速输出，在回程阶段快速复位，有效压缩非作业时长，提升整套设备的运行节拍效率。从功能特性来看，该机构在曲柄做整周匀速转动的过程中，从动摆杆会呈现出明显的非对称往复摆动特性，工作半程的角速度更低、运行更平稳，适配切削、压合等需要稳定出力的作业需求，回程半程角速度提升，快速回到初始工位等待下一轮作业。附加的双钟摆结构一方面可以直观呈现机构运动过程中的线速度变化规律，两个钟摆的圆周速度峰值可达到4.5m/s，能够直观反映机构不同运动阶段的动态特性，另一方面也可作为惯性配重单元，平衡曲柄高速转动时的偏转动量，降低机构运行过程中的振动幅度，提升整体运行的平顺性。从设计思路来看，整套机构采用铰接式连杆布局，曲柄作为主动输入件，通过滑动副与摆杆的导槽配合，将曲柄的整周旋转运动转化为摆杆的往复摆动，再通过末端连杆带动作业端执行往复动作；两个钟摆分别布置在摆杆的两个延伸端，摆锤采用圆盘式结构，摆杆采用细长杆设计，在保证转动惯量匹配的同时尽可能减少额外的结构重量，铰接位置均采用耐磨衬套式的转动副设计，减少长期运行的磨损量，支架部分采用L型一体式铸造结构，为整套传动组件提供稳定的支撑基准，避免高速运动时出现结构共振。从安装边界来看，整套机构的安装基面为支架底部的平面，预留有对应的固定安装孔位，输入曲柄的轴端为标准的轴连接结构，可直接对接驱动电机的输出轴或者皮带轮传动单元，整体结构紧凑，横向与纵向的安装占用空间适配小型台式设备的安装舱位，不需要额外预留过大的避让空间，钟摆的摆动轨迹在设计阶段已经做了边界校核，运行过程中不会与支架、其他传动部件产生运动干涉，可直接集成到对应设备的传动链路中，不需要额外做轨迹避让调整。在实际使用中，该机构不需要额外添加复杂的润滑回路，铰接位置的预留注油孔可满足定期润滑维护需求，整体维护成本低，运行可靠性强，能够在长时间连续运转的工况下保持稳定的传动精度，适配轻工加工、小型机床、自动化送料等多个领域的往复传动需求。
