旋转转滑动运动转换机构装置

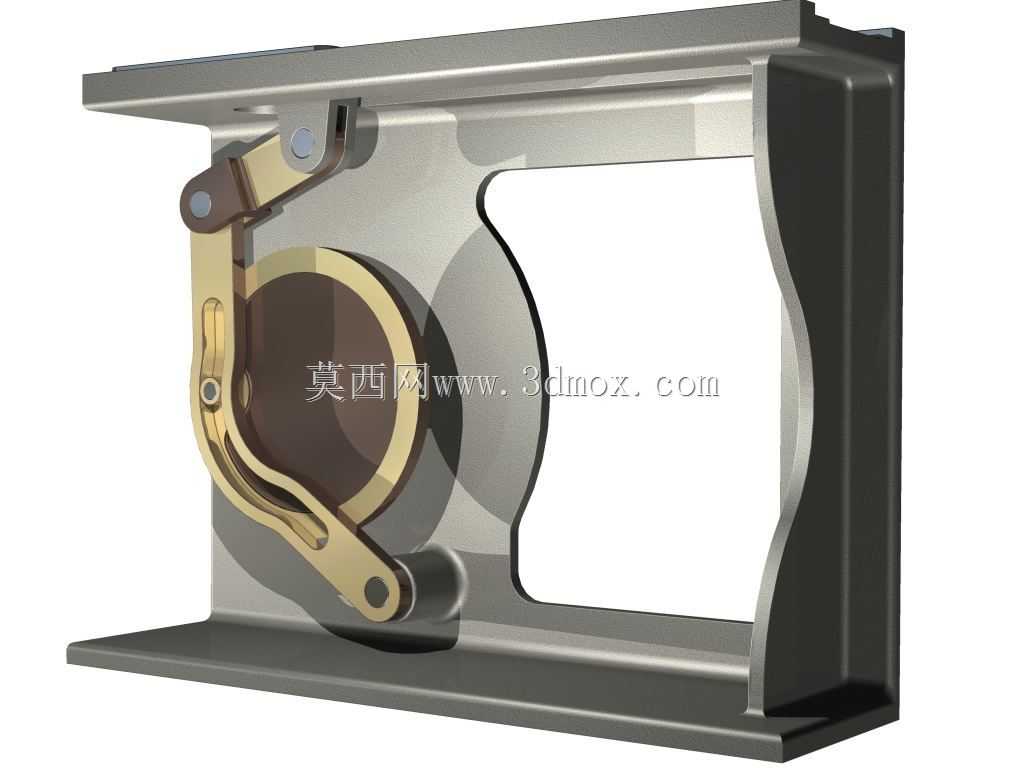

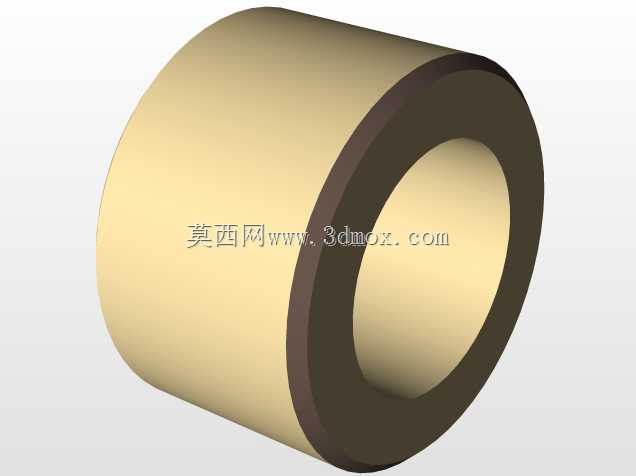

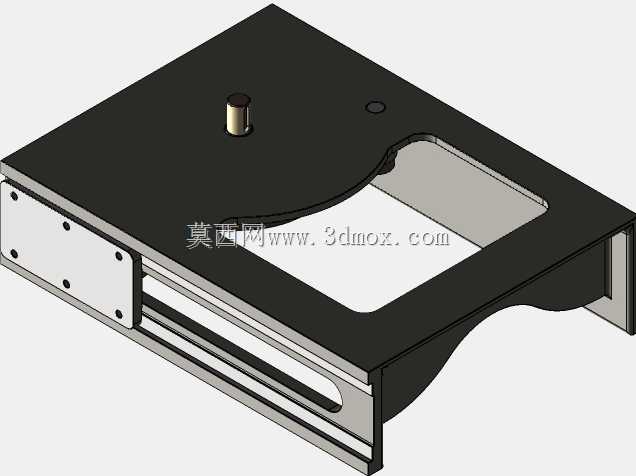

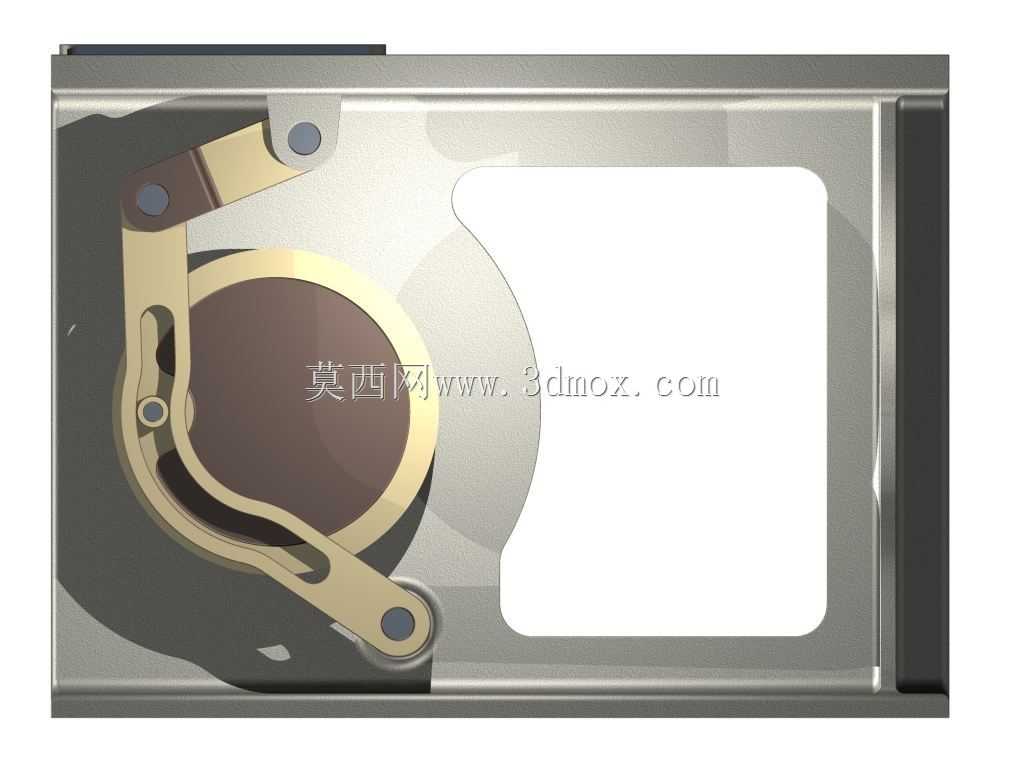

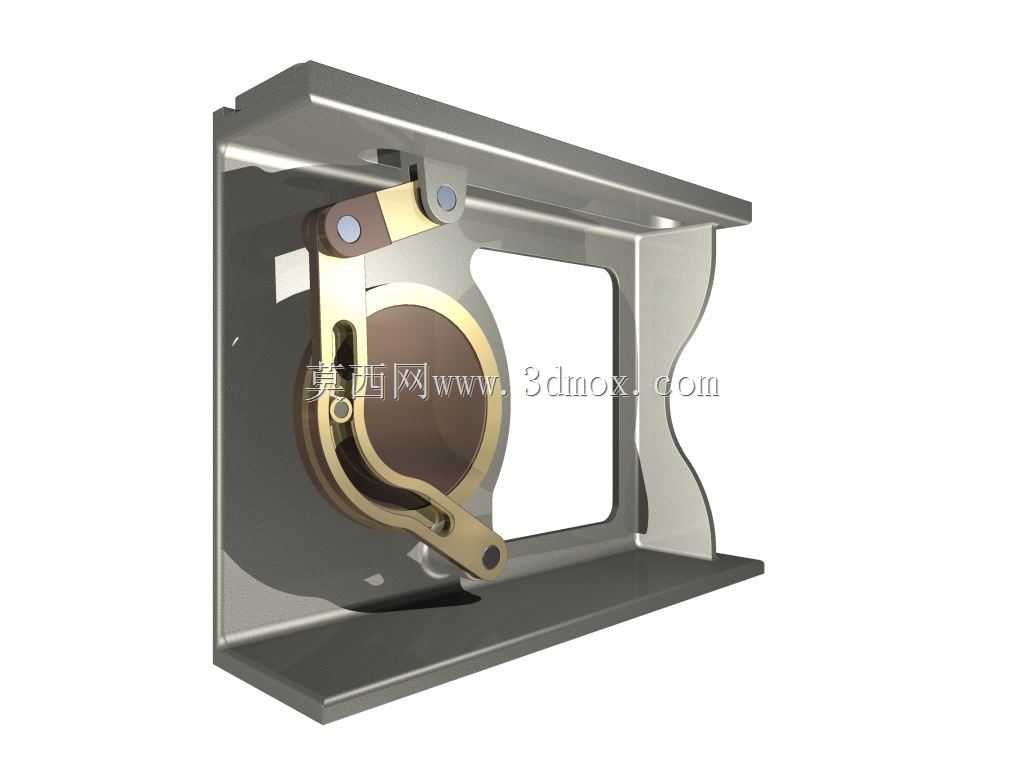

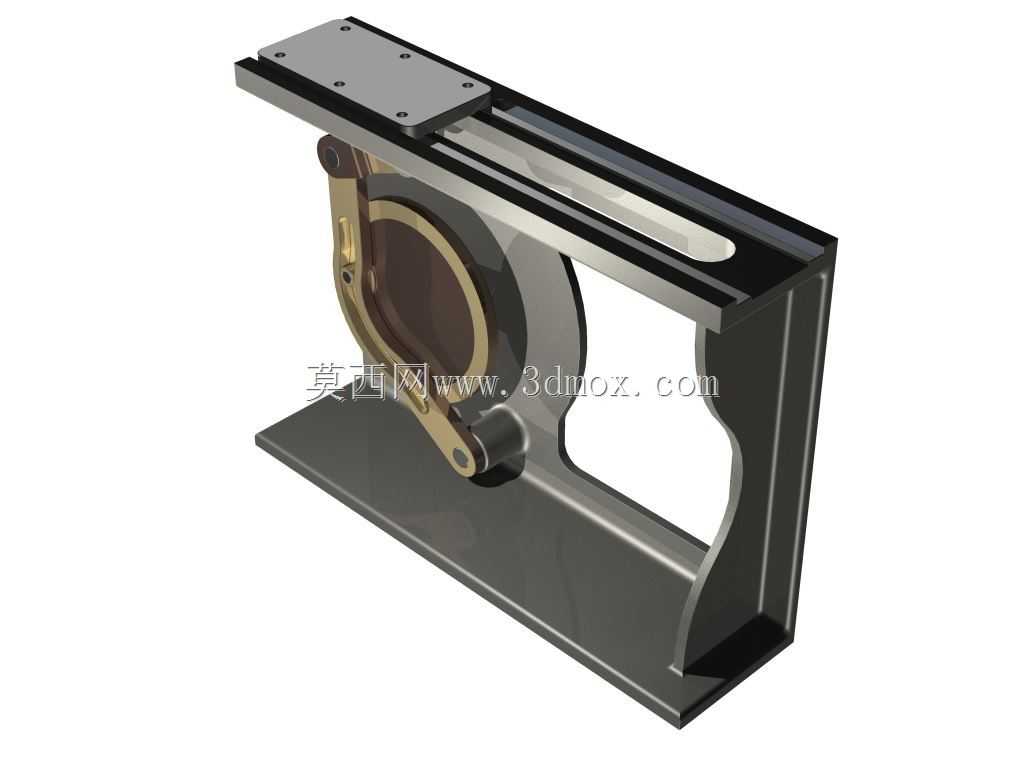

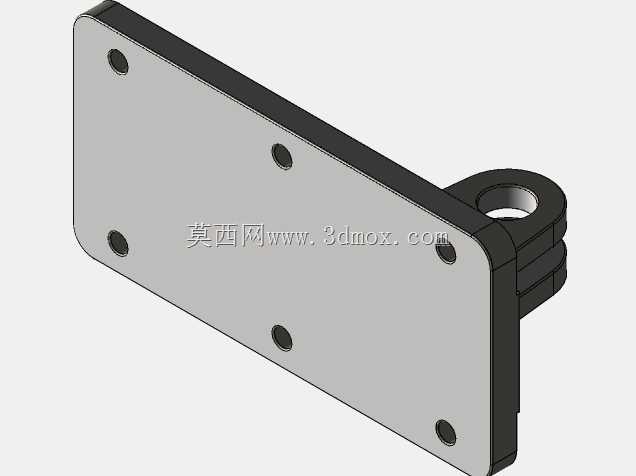

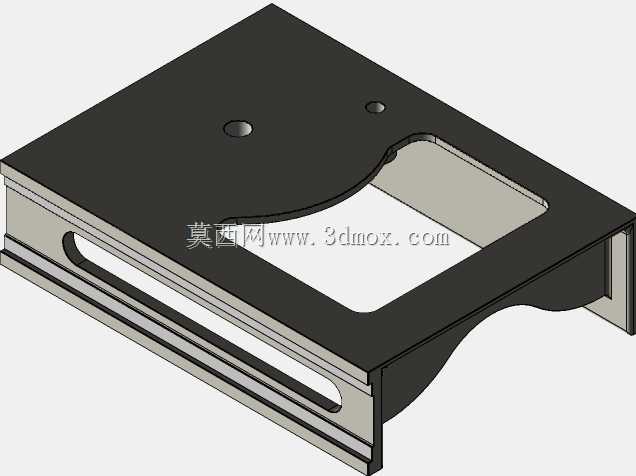

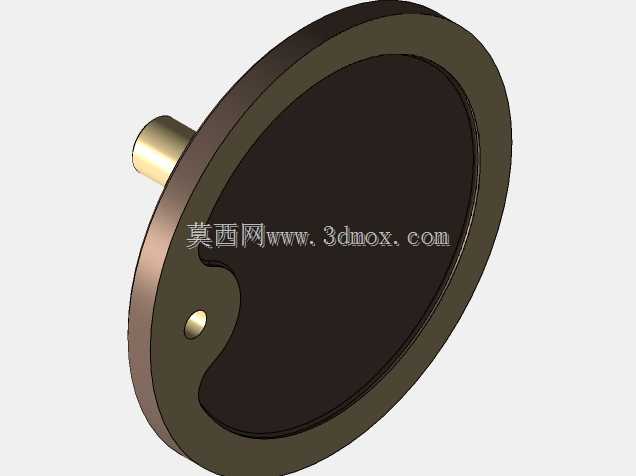

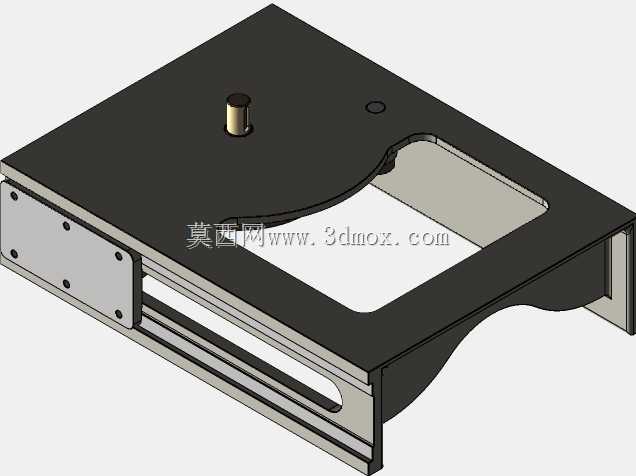

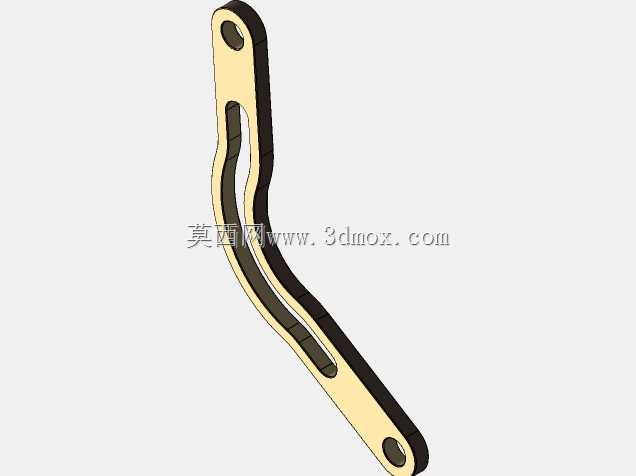

该机构是典型的旋转运动转直线滑动的传动装置，主要应用于各类需要将连续旋转输入转化为往复直线滑动输出的自动化生产设备、轻工机械、输送装置以及专用工装夹具的传动单元中，能够在紧凑的安装空间内完成稳定的运动形式转换，适配多数中低负载的往复动作需求场景。从实际用途来看，该机构可作为小型送料机构的动力传递单元，也可用于自动化产线上的间歇式推料、挡料工位，还能嵌入到小型专用设备中作为动作执行端的传动结构，替代传统的凸轮传动或气缸直推结构，在需要纯机械联动、无需额外气动液压配套的场景下具备更高的适配性。产品功能特性上，该机构通过曲柄与连杆的配合实现两种差异化的滑动输出效果，一种是平缓匀速的主动滑移状态，另一种是快速复位的被动滑移状态，能够在单次旋转输入周期内完成快慢结合的动作节奏，同时在滚轮经过弯曲杆主弧位置时设置了停顿节点，可满足工位动作中需要短暂停留的工艺需求，无需额外添加停顿控制结构即可实现动作时序的匹配。设计思路层面，该机构采用框架式安装基座作为整体承载结构，将旋转输入轴、曲柄连杆组件、滑动输出端集成在同一基座平面内，通过铰接点的位置优化与连杆几何形状的匹配，减少运动过程中的卡滞与侧向力，滚轮结构的加入大幅降低了连杆与曲面接触位置的摩擦损耗，提升长期运行的稳定性，同时整体结构采用外露式布局，便于日常的润滑维护与部件更换。外形尺寸与安装边界方面，该机构整体为矩形框架式结构，安装基面平整，可直接通过基座上的预留安装孔固定在设备安装面板上，整体厚度较薄，不会占用过多的设备纵深空间，滑动输出端的行程范围被限制在框架内部空间内，不会出现超程脱开的风险，输入轴端可直接连接旋转驱动件，输出端可外接各类执行拨块、推板等工装配件，适配不同的工位作业需求。
