RC遥控赛车电动动力转换传动结构

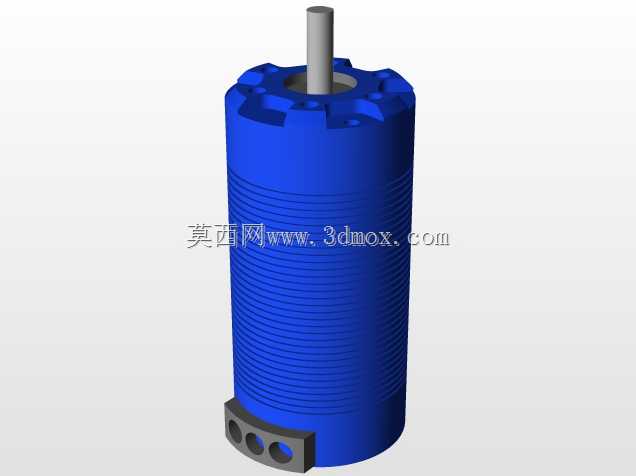

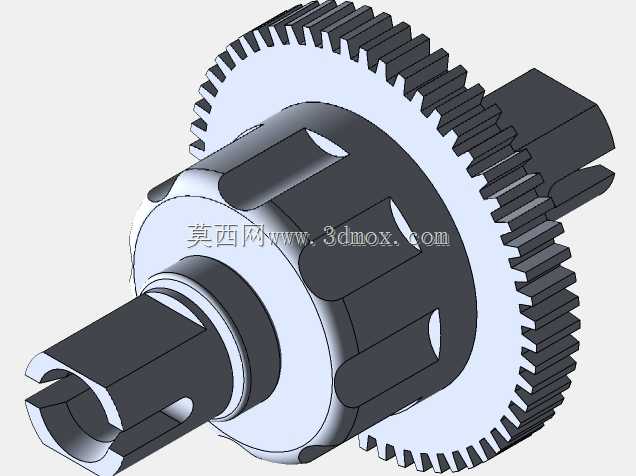

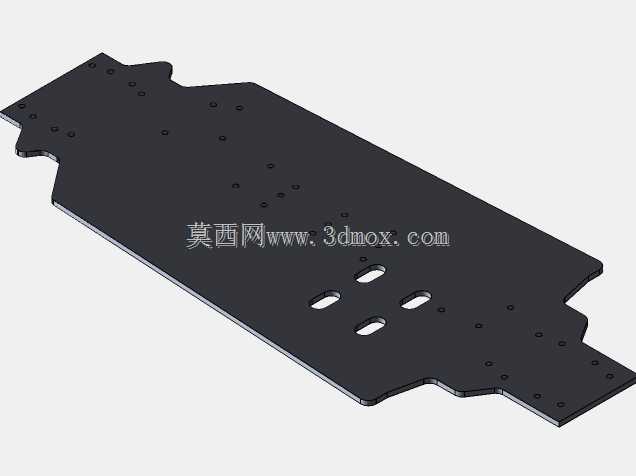

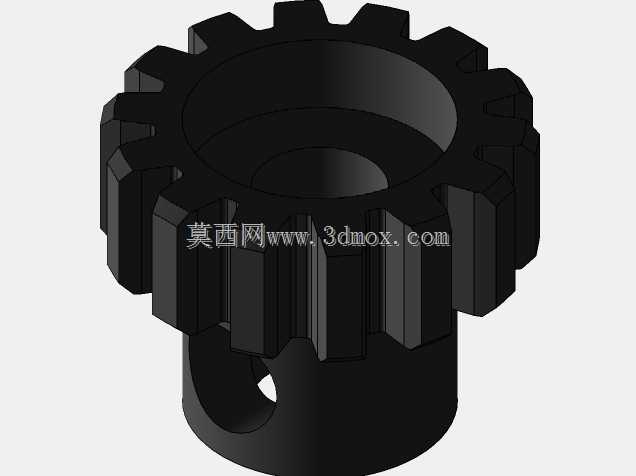

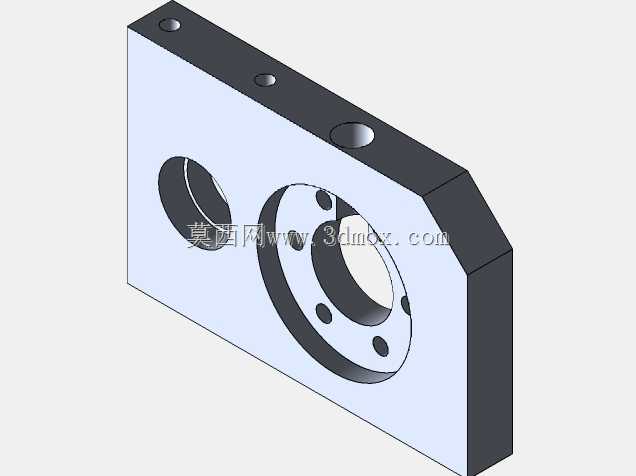

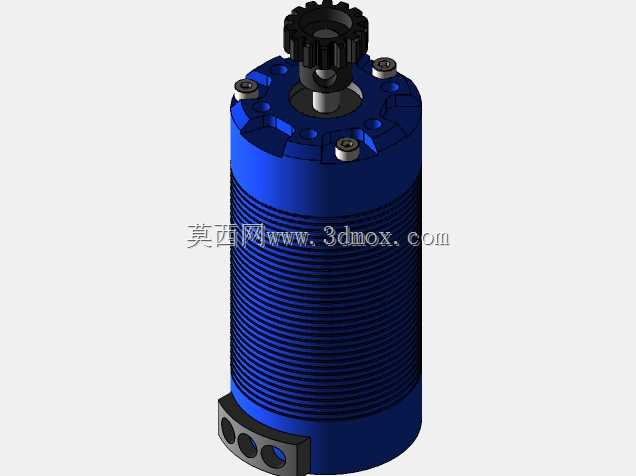

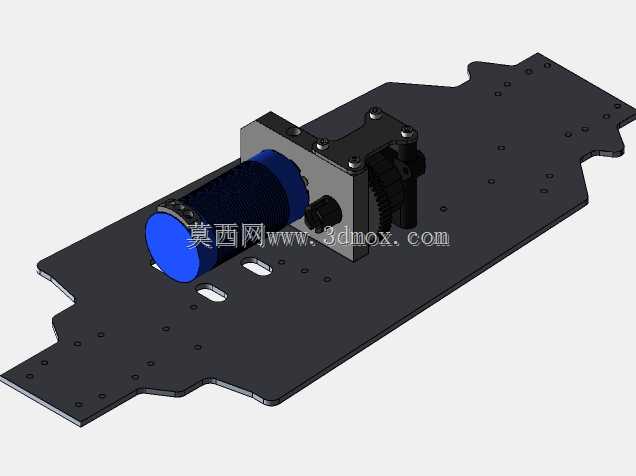

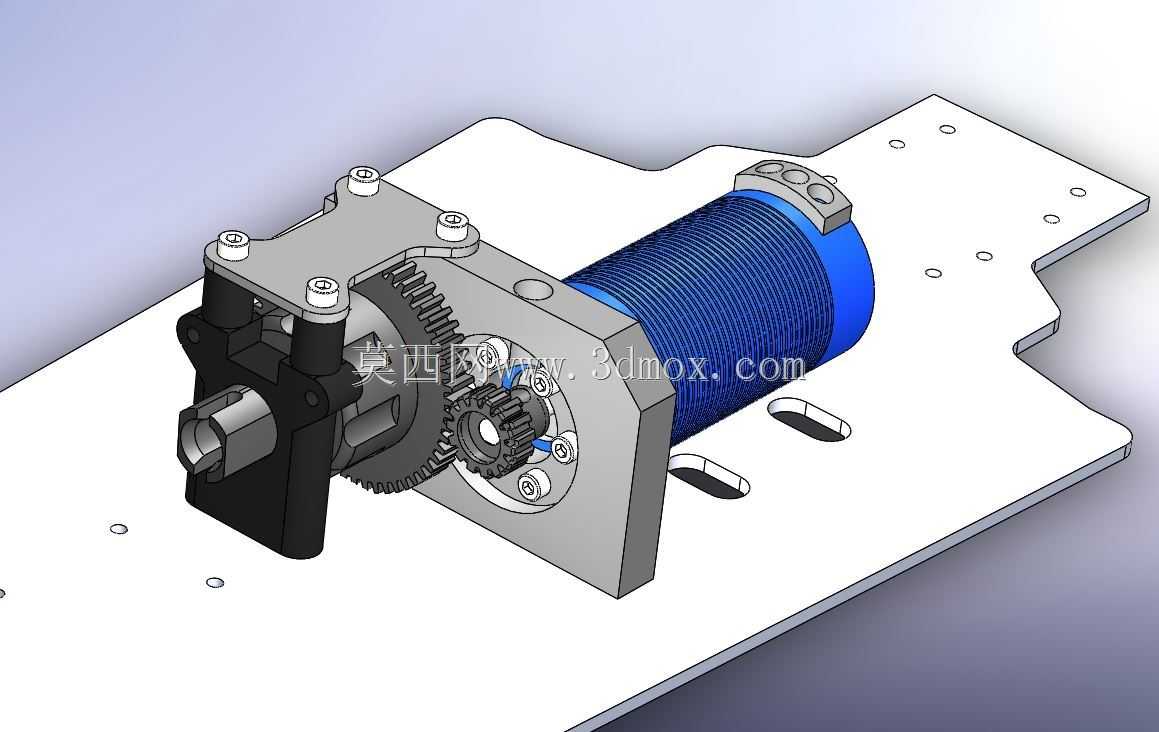

该结构主要应用于比例遥控模型赛车的油改电改装场景，针对原本采用甲醇燃料发动机的1/10及1/12比例平跑、越野RC车型，可在不破坏原车底盘安装孔位的前提下，完成电动动力系统的替换安装，解决燃油模型维护成本高、启动流程繁琐、场地使用受限的痛点，适配室内赛道、居民区周边等不允许燃油动力模型运行的使用场景，同时满足模型爱好者对动力线性输出、低噪音运行的改装需求。整套结构承担动力传递与动力单元固定的核心作用，前端通过输出轴对接原车的差速器输入接口，将无刷电机输出的高转速扭矩经减速齿轮组降扭增速后传递至整车传动系统，可匹配不同KV值的内转子无刷电机，支持根据赛道类型调整传动齿比，兼顾直道极速与弯道扭矩输出需求；结构自带的电机安装座集成了散热贴合面，可直接粘贴导热硅胶片搭配外置散热风扇，避免大油门工况下电机过热退磁，齿轮组外侧设置有防护挡边，可阻挡赛道扬尘、砂石卡入齿轮啮合间隙，降低传动故障概率。设计过程中优先遵循原车底盘安装边界，安装底板采用与原车底盘一致的孔位布局，无需对原车底盘进行打孔、切割等破坏性改装，整体安装后突出底盘的高度控制在合理范围内，不会干涉原车的悬挂摆臂运动行程与车壳安装位置；齿轮组采用平行轴直齿传动布局，啮合间隙可通过电机座的腰型安装孔进行微调，既保证传动效率，又能降低齿轮运转噪音，前端输出接口采用与原车离合器杯一致的配合尺寸，可直接适配原车的传动接杯，无需额外加工转接零件。外形尺寸方面，整套结构沿底盘纵向的安装长度适配常规RC车型的设备舱空间，横向宽度不超出原车侧板的边界，电机安装位可适配直径36mm规格的标准540/550系列无刷电机，安装底板厚度与原车底盘保持一致，固定后与底盘表面齐平，不会抬高整车重心影响过弯稳定性，所有固定螺丝均采用RC模型通用的公制规格，爱好者可使用常规随车工具完成拆装维护。
