手摇式齿轮传动手持钻孔工具结构

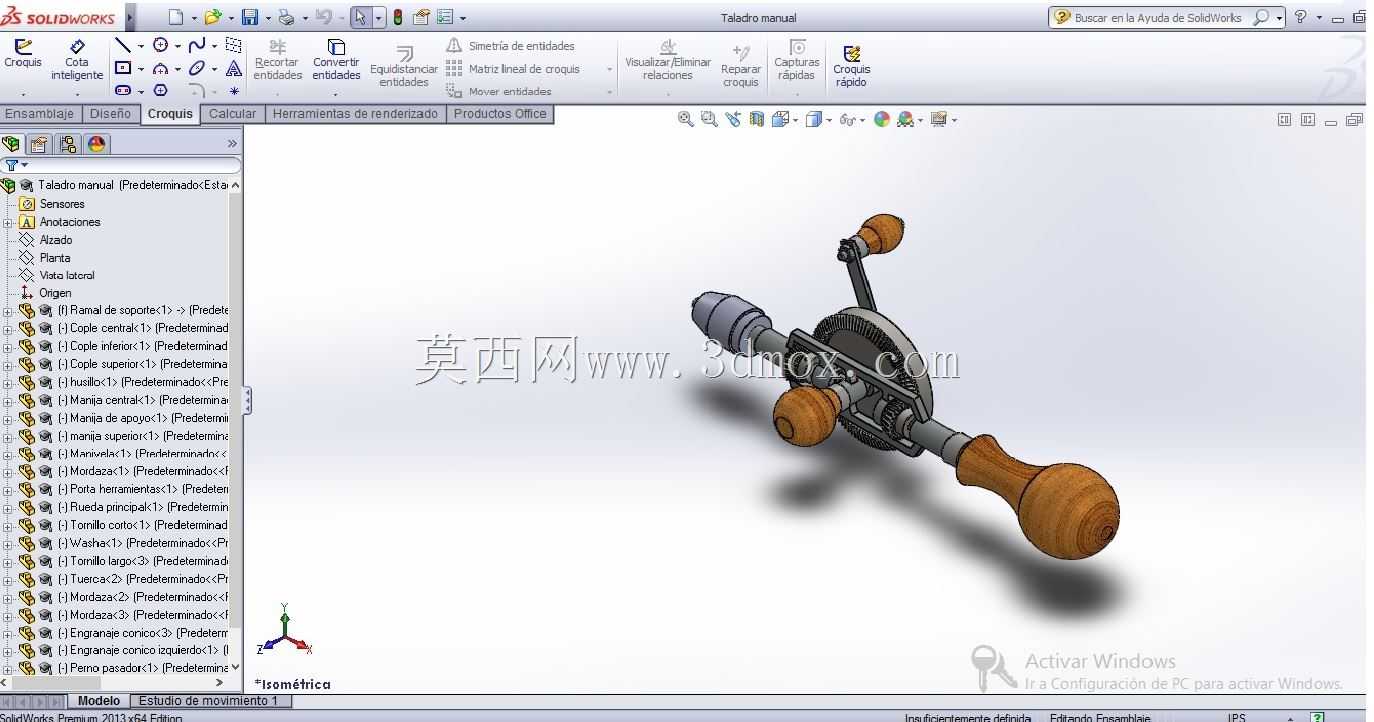

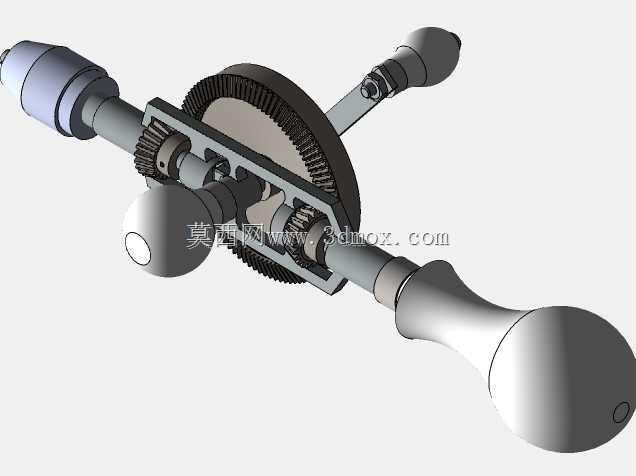

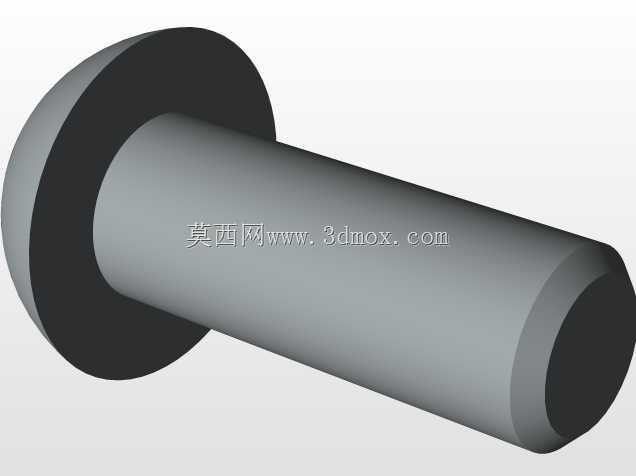

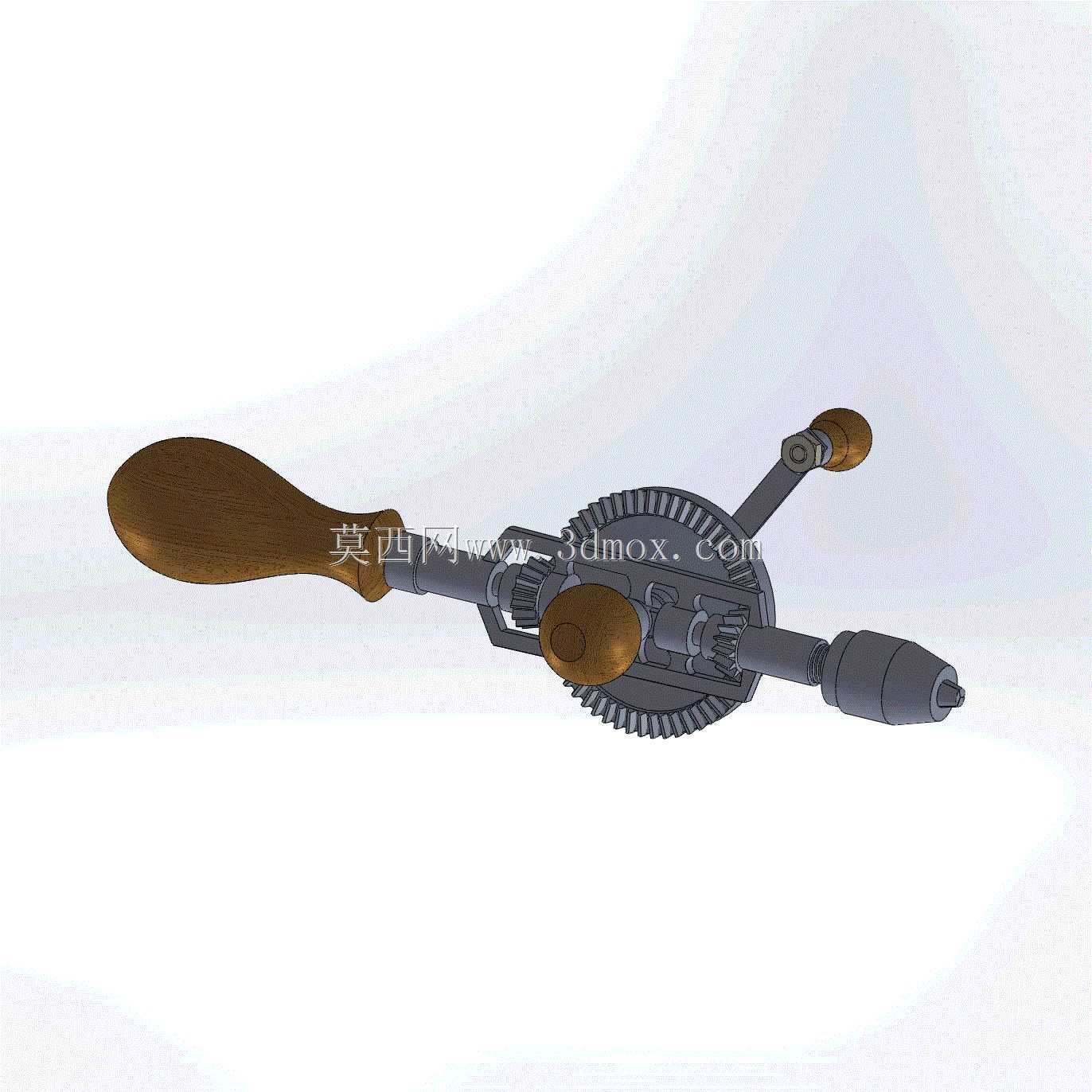

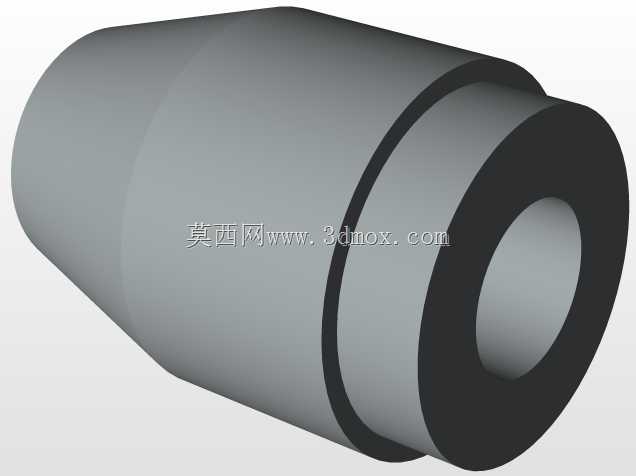

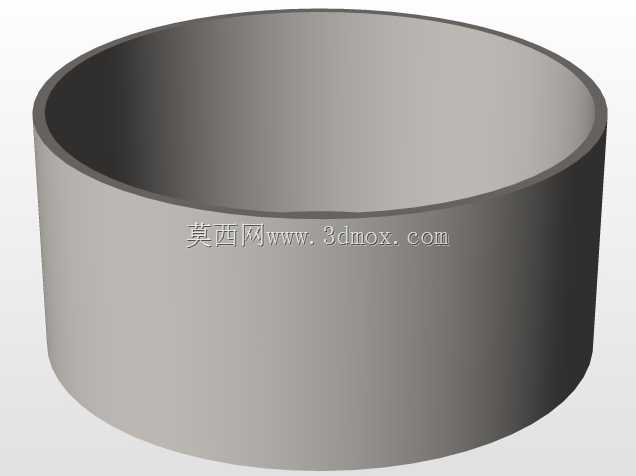

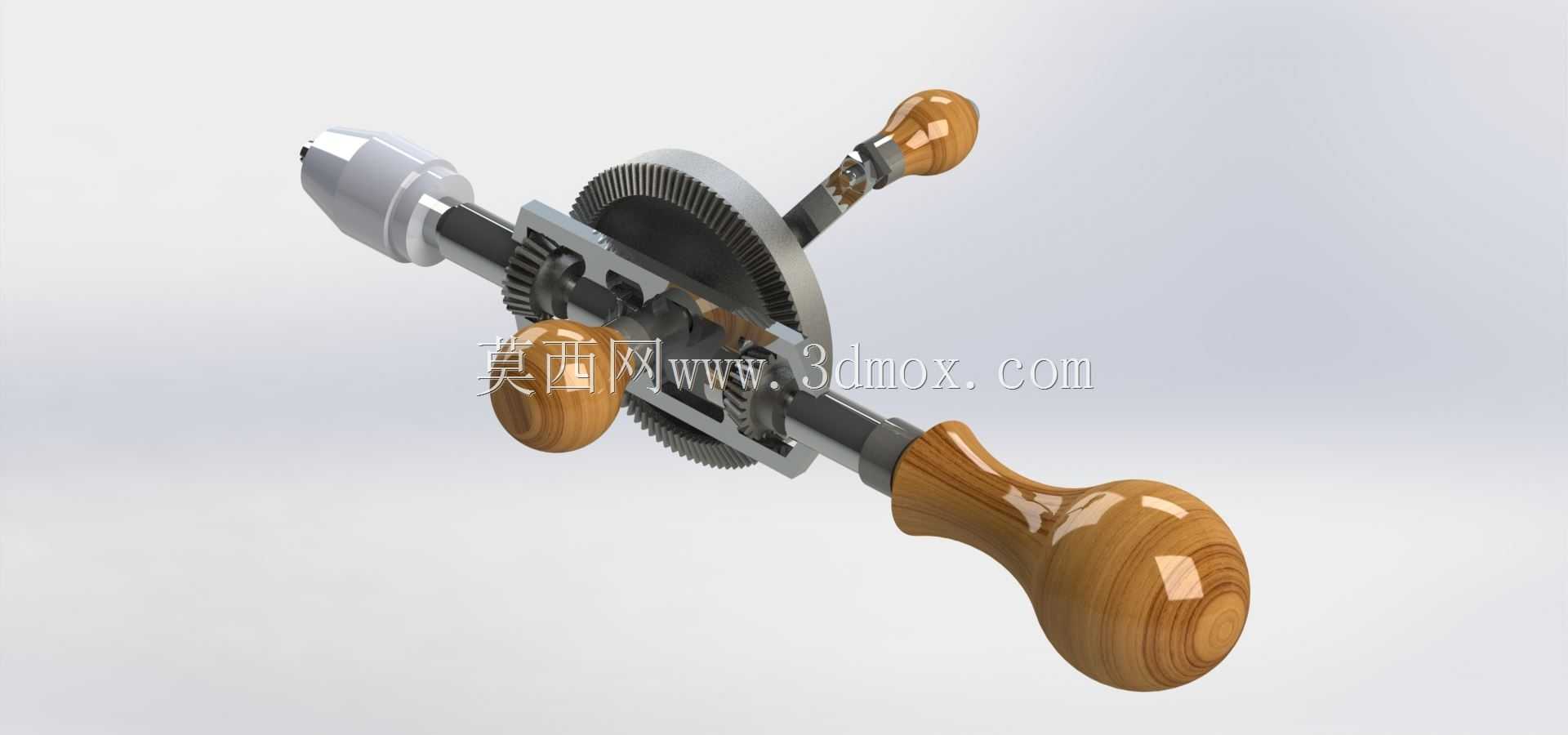

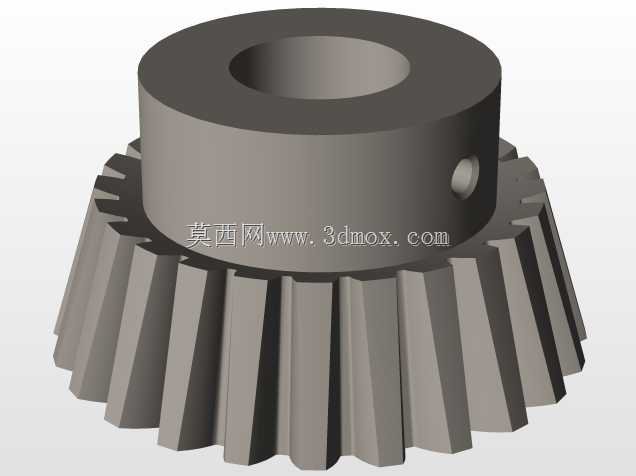

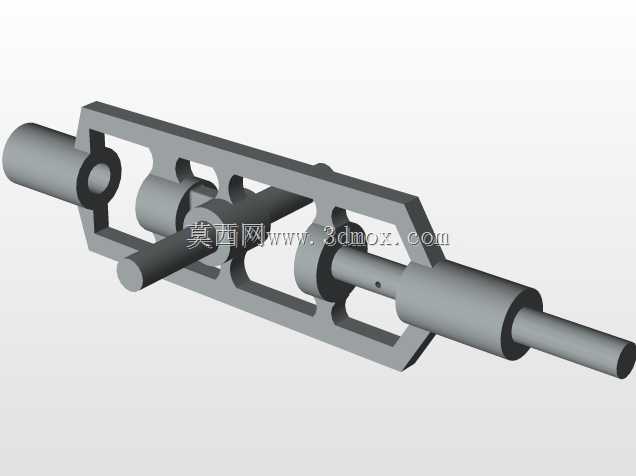

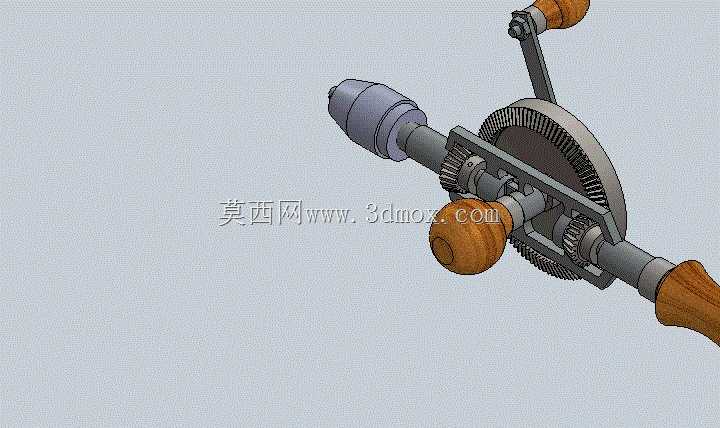

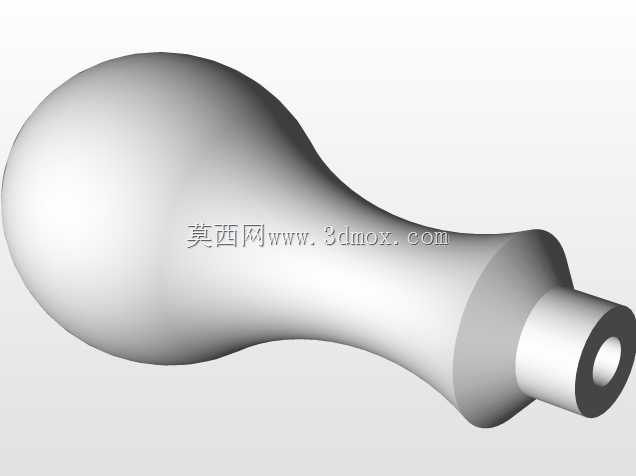

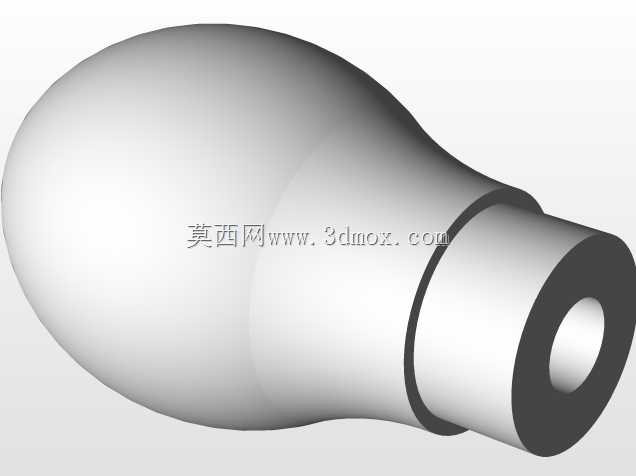

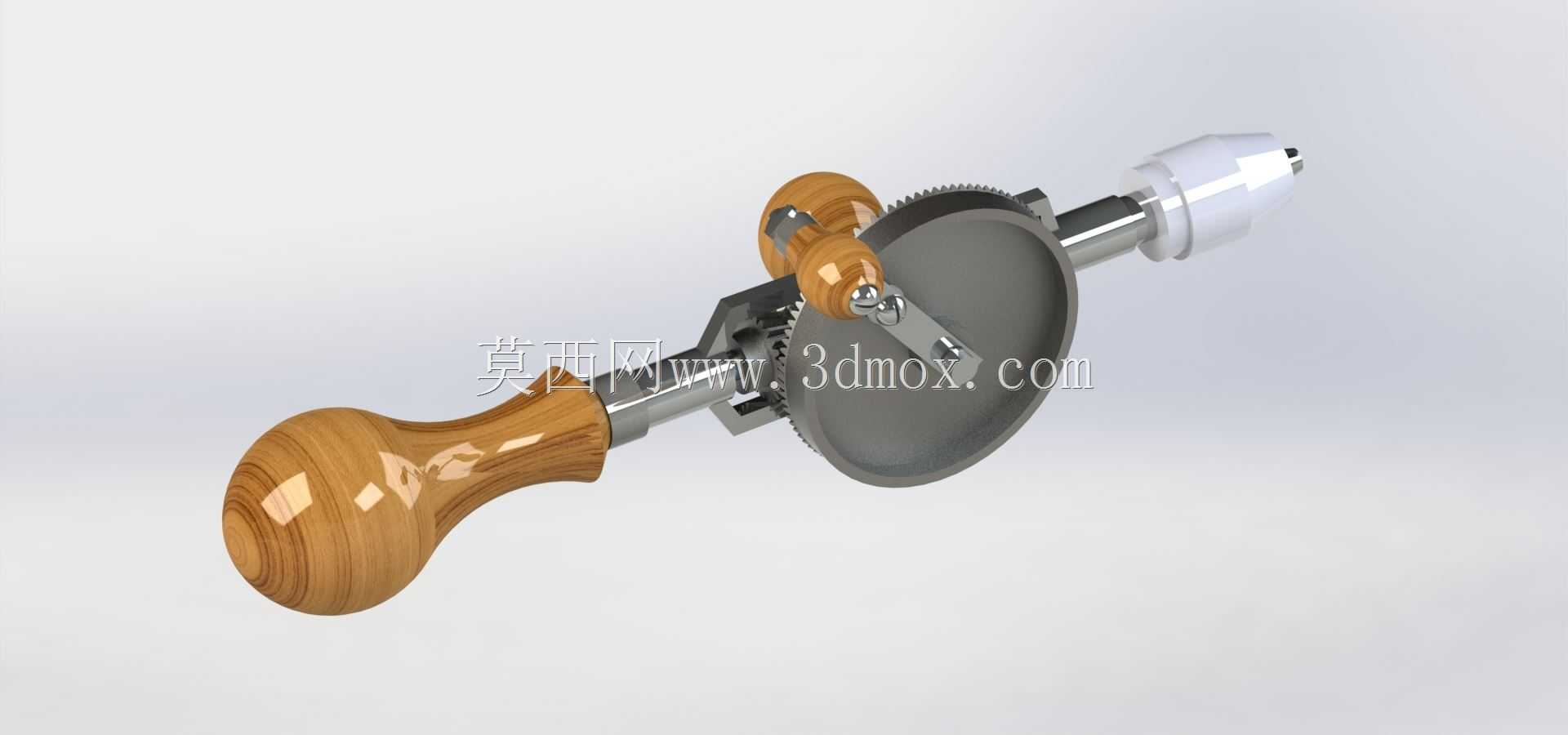

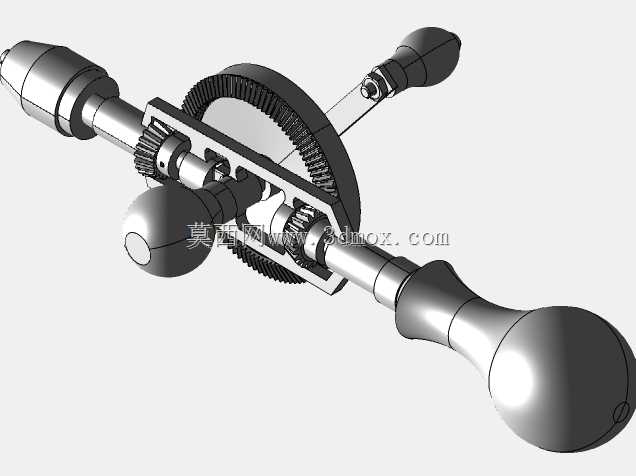

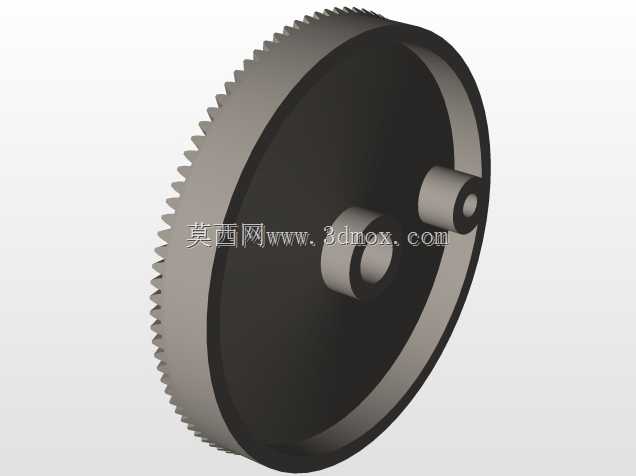

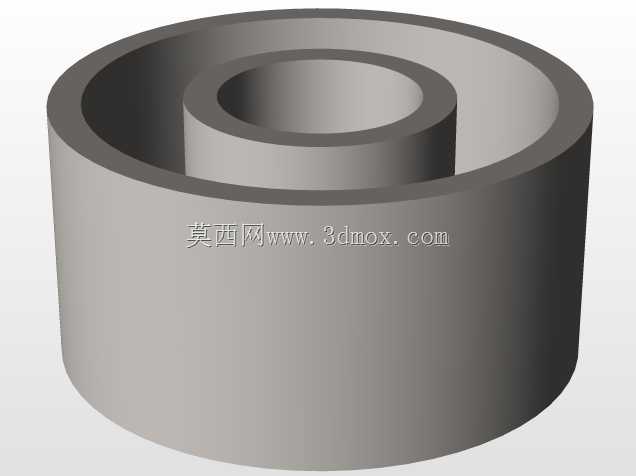

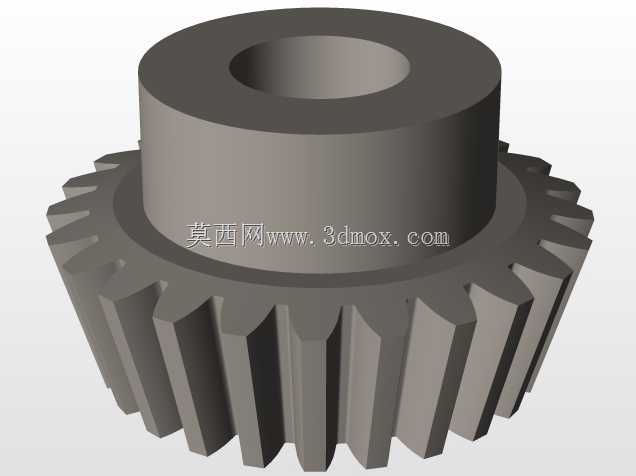

这款手摇钻孔工具是面向无供电场景、狭小作业空间开发的手动钻孔作业器具，主要应用于户外管线检修、家装现场临时打孔、五金维修作业、手工DIY加工、野外设备维护等场景，在缺乏电力供应、无法携带大型电动钻孔设备的作业环境下，可完成对薄金属片、木质构件、塑料板材、低压绝缘件等材质的钻孔加工作业，无需外接电源气源，完全依靠人力驱动即可完成作业，适配不同规格的钻夹头附件，可装夹对应直径范围内的直柄钻头，满足不同孔径的加工需求。整体结构采用对称式框架布局，核心传动部分由一组正交啮合的锥齿轮副构成，将手摇柄输入的旋转扭矩通过90度换向传递至输出钻轴，传动齿轮采用闭式框架防护，避免作业过程中碎屑、杂物卡入齿轮啮合区域，同时也能防止操作人员误触转动部件引发安全隐患。握持部分设置三处木质握柄，分别位于主驱动摇臂末端、框架中部辅助握持位、尾端顶靠位，作业时操作人员可一手握持中部握柄稳定设备姿态，另一手转动摇柄输入动力，尾端握柄可抵靠在肩胸部位施加轴向进给力，无需额外配置固定夹具即可完成稳定钻孔作业，木质握柄做了圆弧过渡处理，贴合手部握持曲线，长时间作业不易产生硌手、打滑的问题。钻轴前端配置标准三爪钻夹头，可通过夹头钥匙锁紧不同直径的直柄钻头，夹头与输出轴采用同轴度精密配合设计，转动过程中径向跳动量控制在较低范围，保障钻孔的位置精度与孔径圆度。整体结构的安装边界紧凑，整体长度适配成年人单手握持加肩靠的作业姿态，最大回转半径为摇臂转动时的外轮廓范围，在狭小的柜体内部、设备缝隙间也可灵活操作，不会因为结构尺寸过大出现干涉问题。传动框架采用一体式冲压成型的金属支架，各齿轮轴位设置有耐磨衬套，降低长期转动带来的磨损，延长工具的整体使用寿命，各转动部件之间预留有合理的润滑间隙，可定期加注润滑脂降低传动阻力，让摇臂转动更加顺滑省力。相较于电动钻孔设备，这款手动钻孔结构无需供电、无漏电风险、转速可通过手摇速度灵活控制，在对脆性材质、薄壁工件进行钻孔加工时，可灵活控制进给速度与转速，避免钻头崩碎或者工件被钻裂的问题，同时整体重量轻便，便于随身携带，是维修、装配、手工场景下非常实用的手动加工作业器具。
