龙门式小型液压压力加工设备结构设计

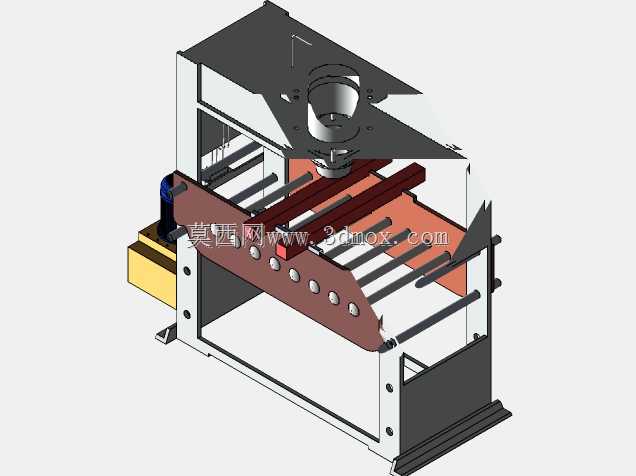

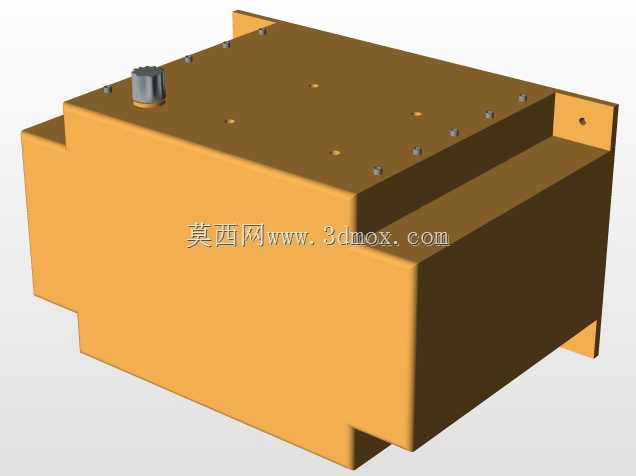

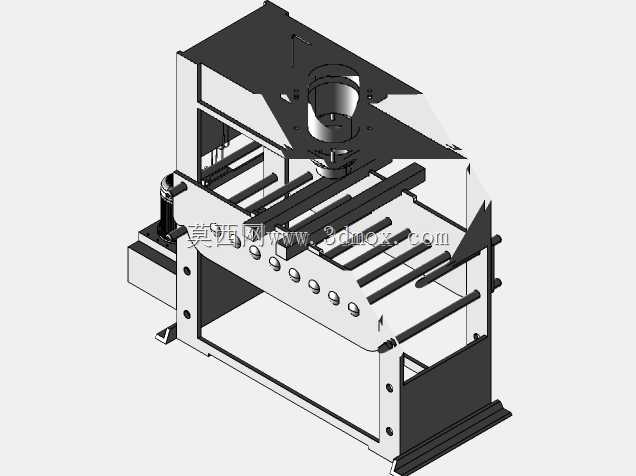

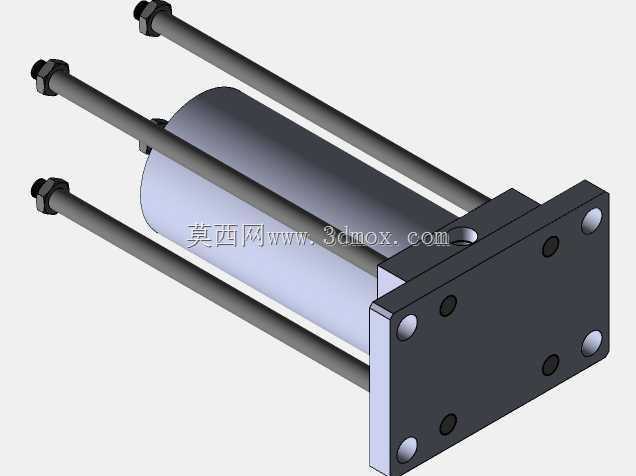

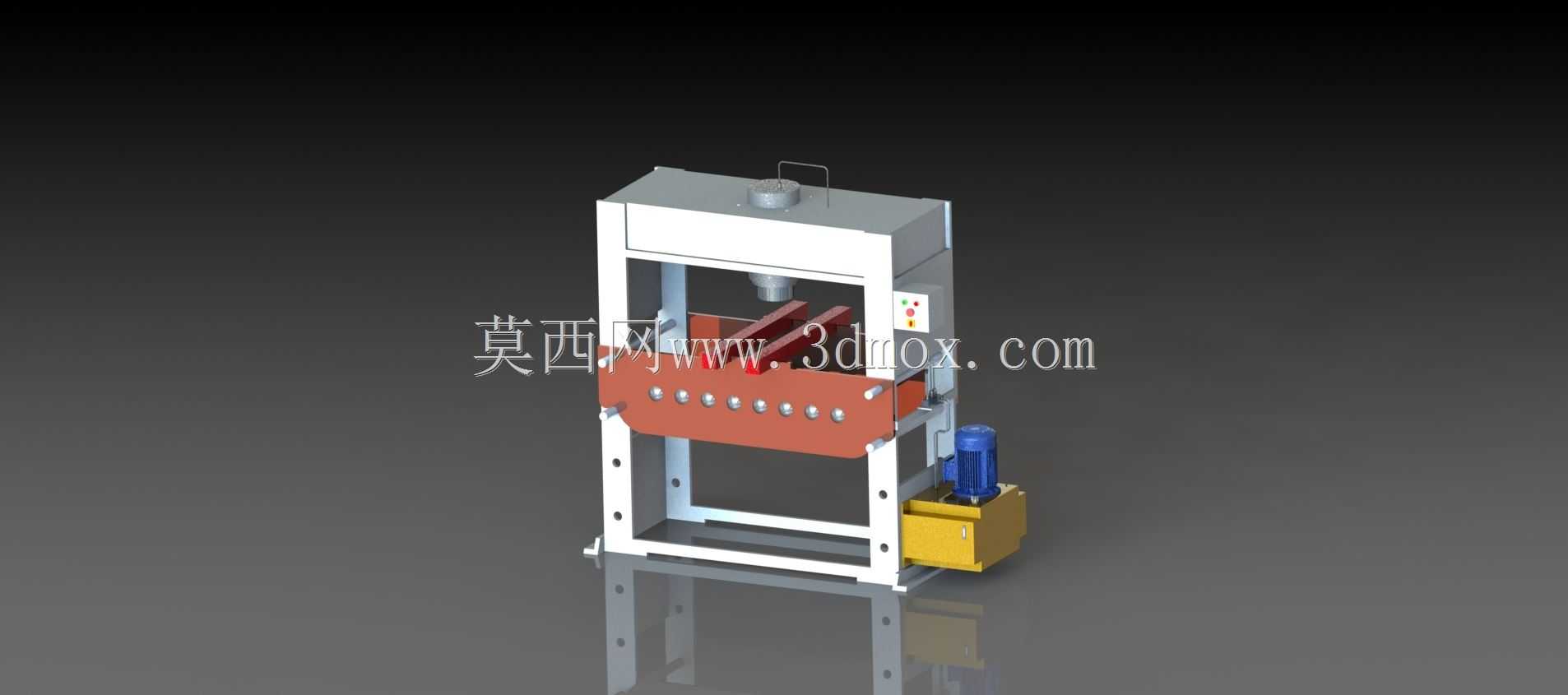

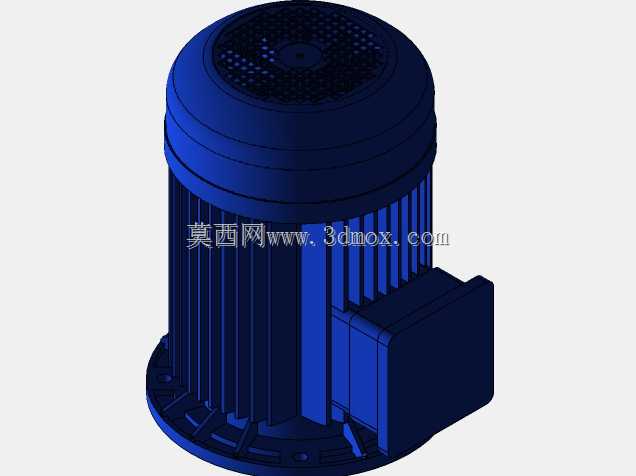

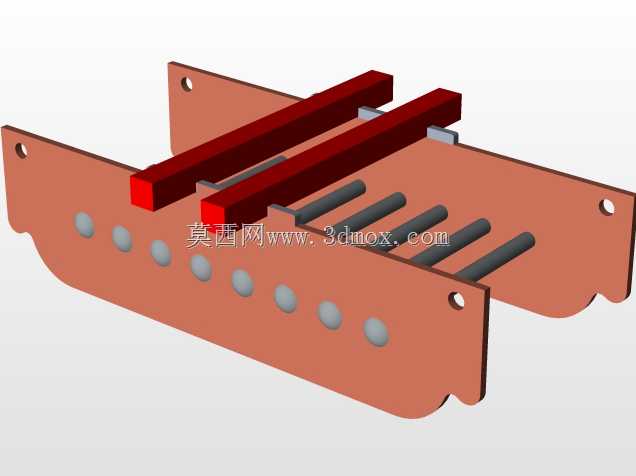

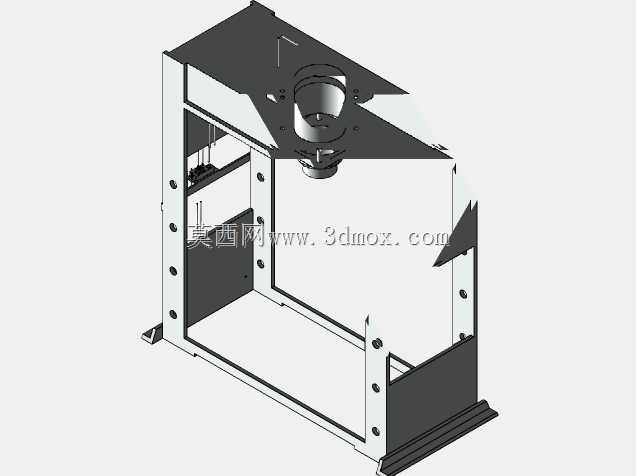

这款龙门式液压压力设备主要面向中小型零部件加工、维修车间及五金加工场景，可完成金属零件的压装、校直、小型冲压成型、型材校正、轴承压装拆卸等多类作业，适配小批量生产、设备维保、五金加工等多种工况，相比大型四柱液压机占地更小、操作灵活，适合工位空间有限的加工场景使用。设备整体采用龙门框架式结构设计，两侧立式机架与上下横梁采用刚性连接，保证承压过程中的结构稳定性，避免作业时机架出现过量形变影响加工精度。设备的核心施压组件布置在上横梁中部，配套可上下调节的活动工作台，工作台表面开设多组定位安装孔，可根据加工件的尺寸调整工作台高度，适配不同高度的工件加工需求，工作台前侧设置安全防护挡板，避免作业过程中工件崩溅造成安全隐患。设备右侧集成独立的液压动力单元，包含液压油箱、驱动电机、液压泵及控制阀组，动力单元与主机采用集成式布局，减少外接管路的布置长度，降低液压油泄漏风险，同时方便日常的油液更换与阀组维护。机架侧面设置操作控制按钮盒，集成压力调节、行程控制、启停操作功能，操作人员可站在设备正面完成全部操作，操作动线短，作业效率更高。设计过程中重点考量了设备的安装边界与操作空间，整体机架宽度适配常规车间工位的摆放需求，底部预留地脚安装孔，可直接固定在水泥地面上无需额外复杂地基，设备后侧预留液压油检修空间与电气布线空间，方便后期的管路维护与线路检修。施压行程设计覆盖常规小型零部件的加工行程范围，额定压力适配多数中小型五金件、机械零件的压装校直需求，机架开口宽度兼顾常见工件的尺寸范围，既避免开口过大造成机架刚性冗余浪费，也不会因开口过小限制加工工件的尺寸范围。液压系统设计了过载保护结构，当压力超过设定阈值时会自动泄压，避免过载造成设备结构损坏或者工件报废，活动横梁配套导向结构，保证下压过程中施压方向的垂直度，避免偏载造成的工件压装错位或者机架损伤。整体结构采用模块化设计思路，机架、液压站、活动工作台、防护组件均可拆分运输，进场后可快速组装完成，无需大型吊装设备辅助安装，适合中小型加工车间、维修站点、五金加工厂等场景的使用需求，可替代传统人工敲击、螺旋施压的作业方式，大幅提升压装、校直类作业的加工效率与作业精度，降低操作人员的劳动强度。
