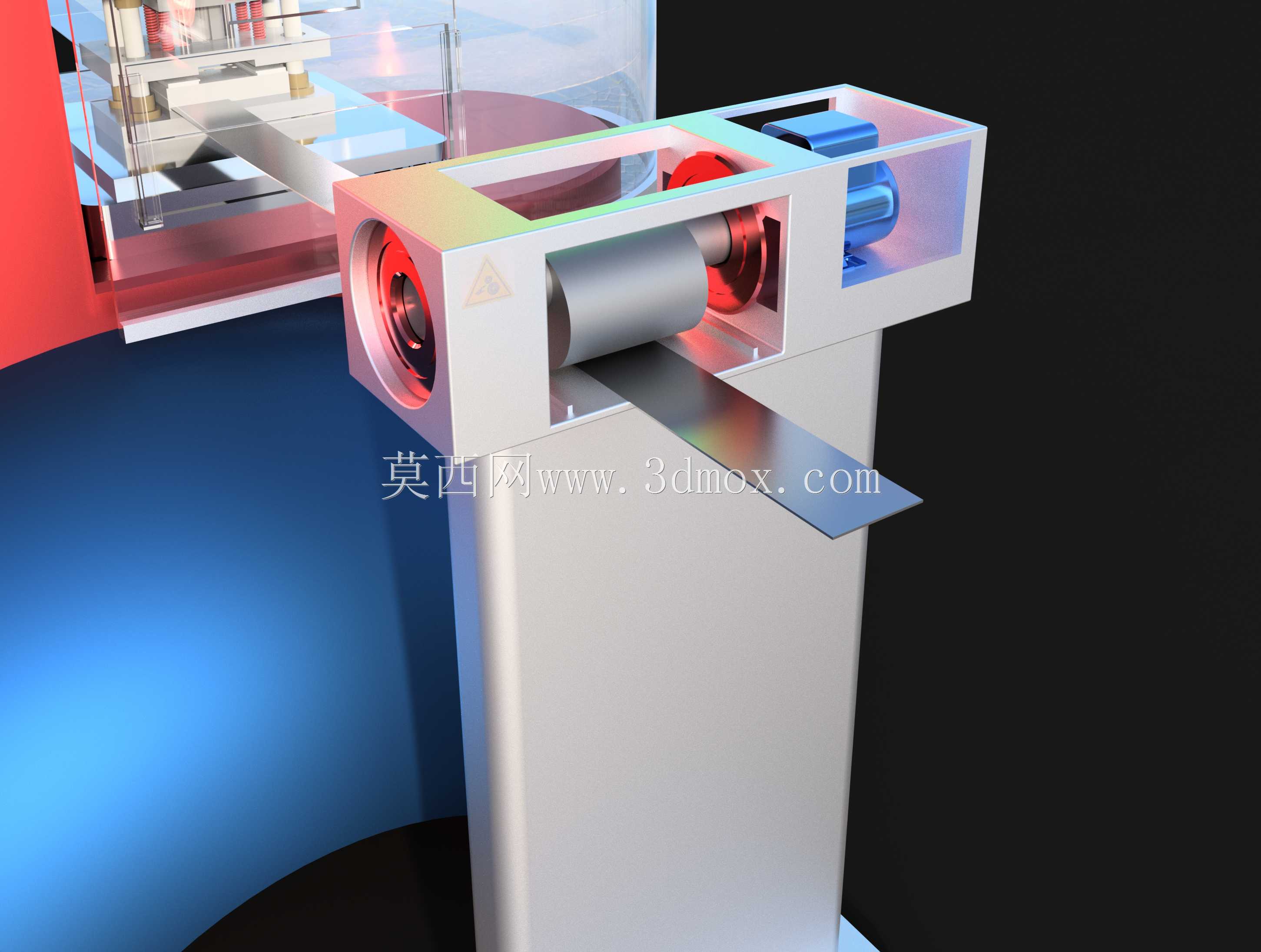

教学实训用偏心压力机结构设计

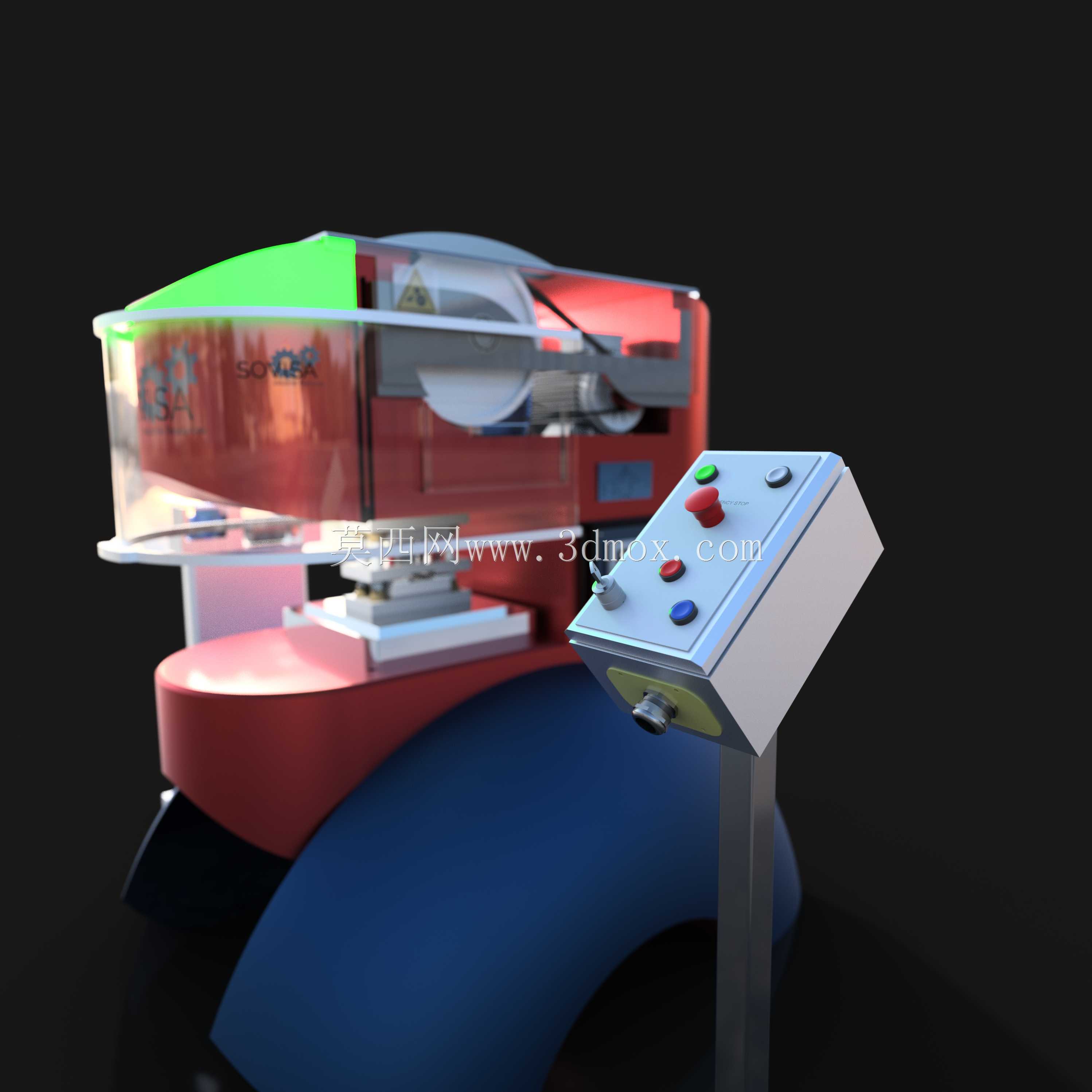

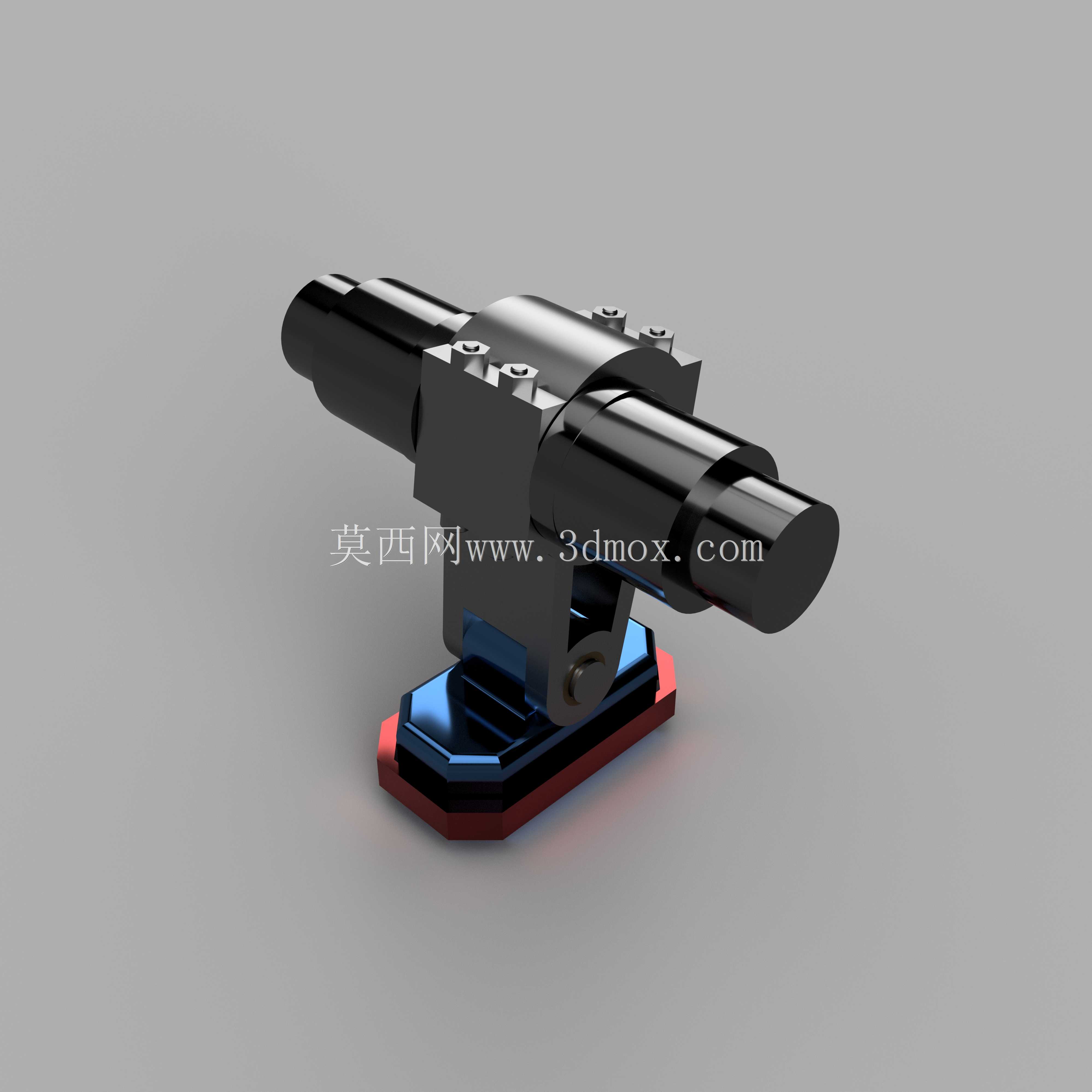

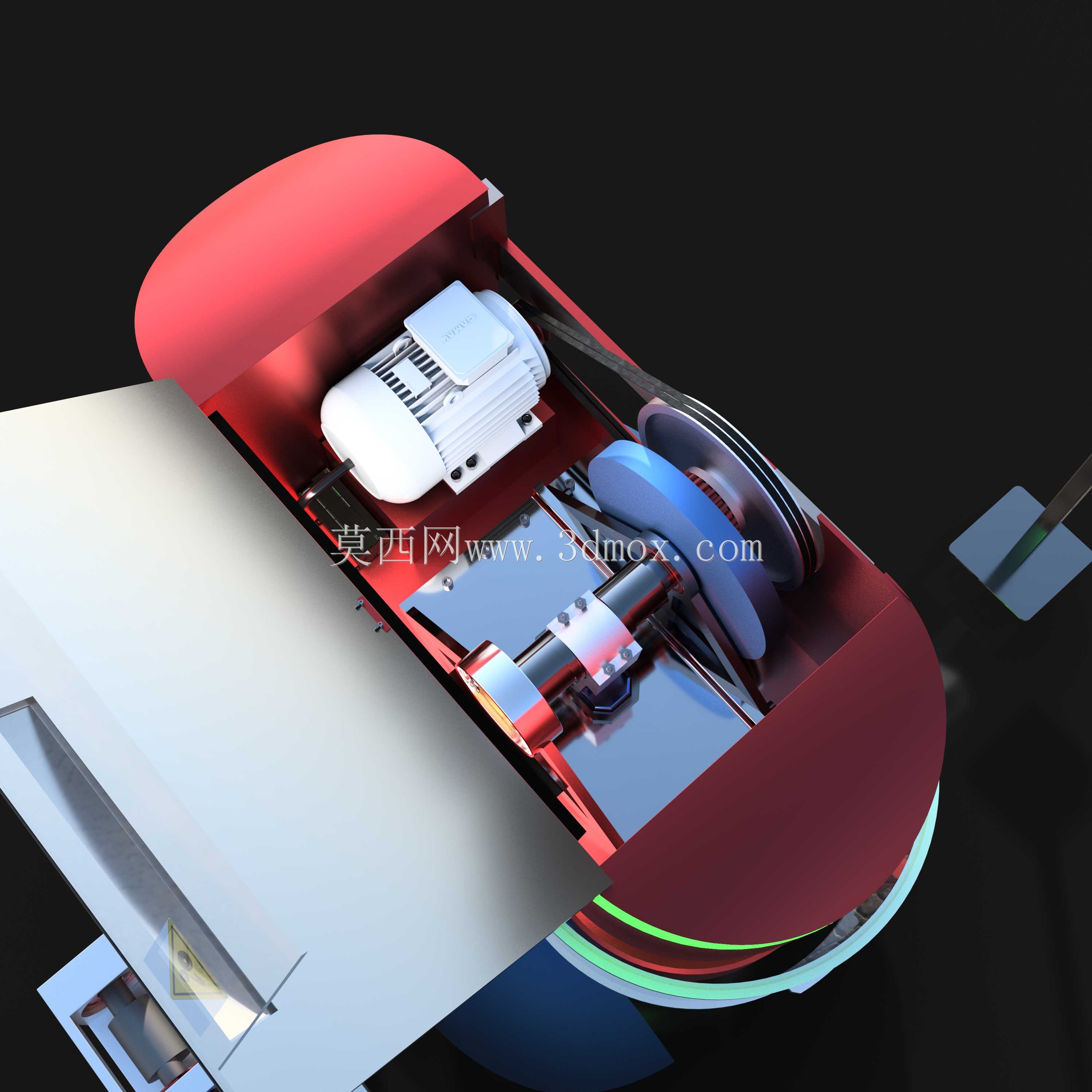

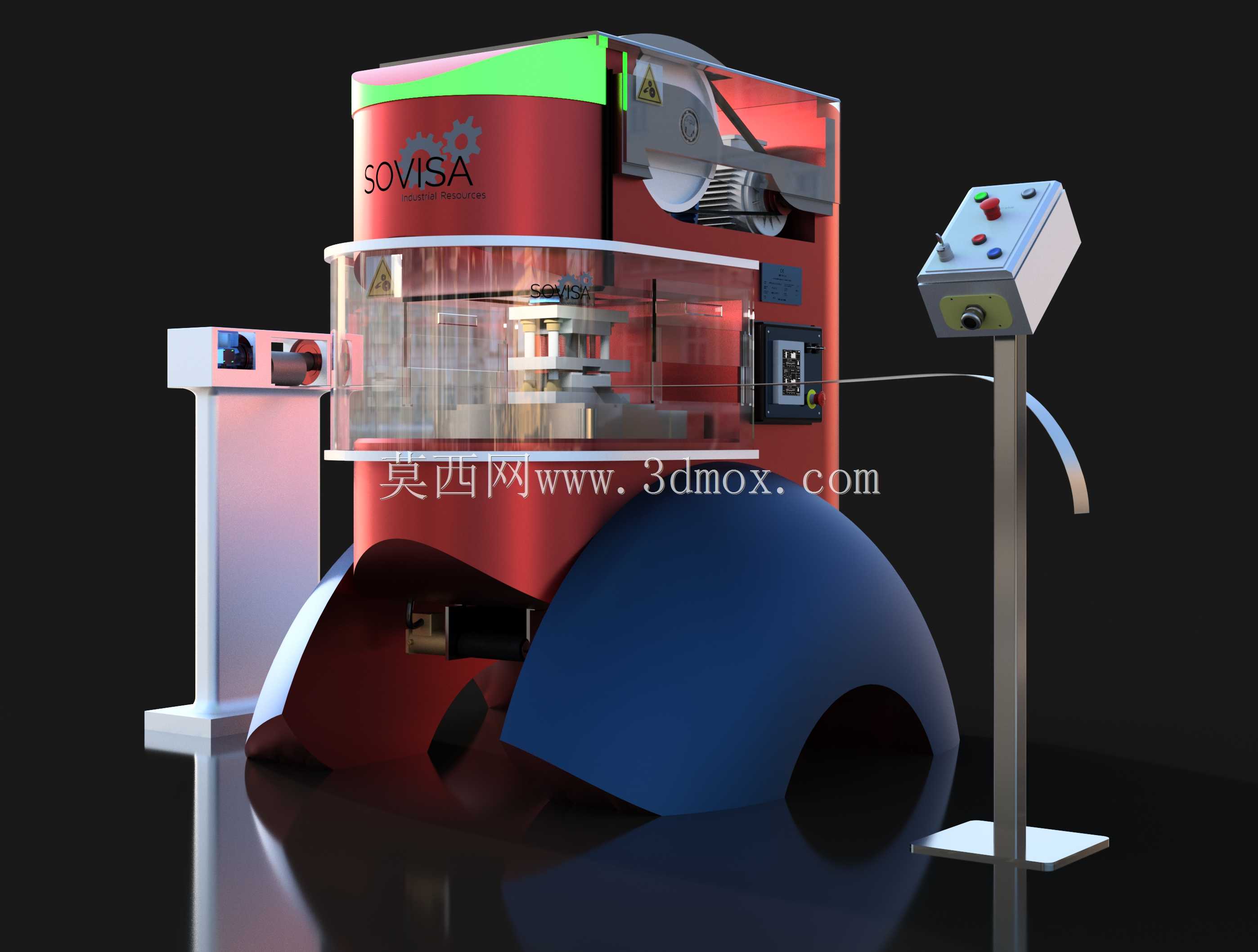

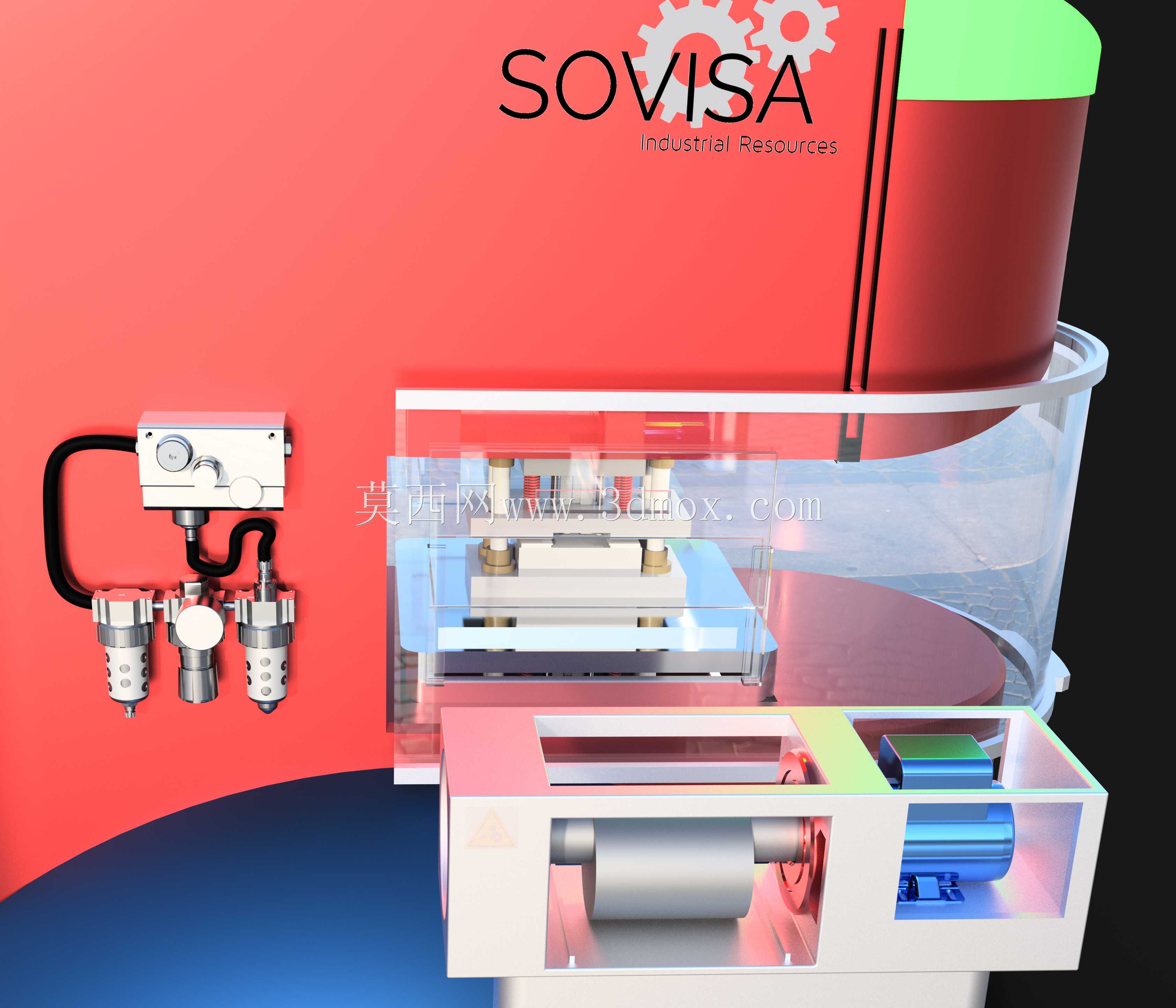

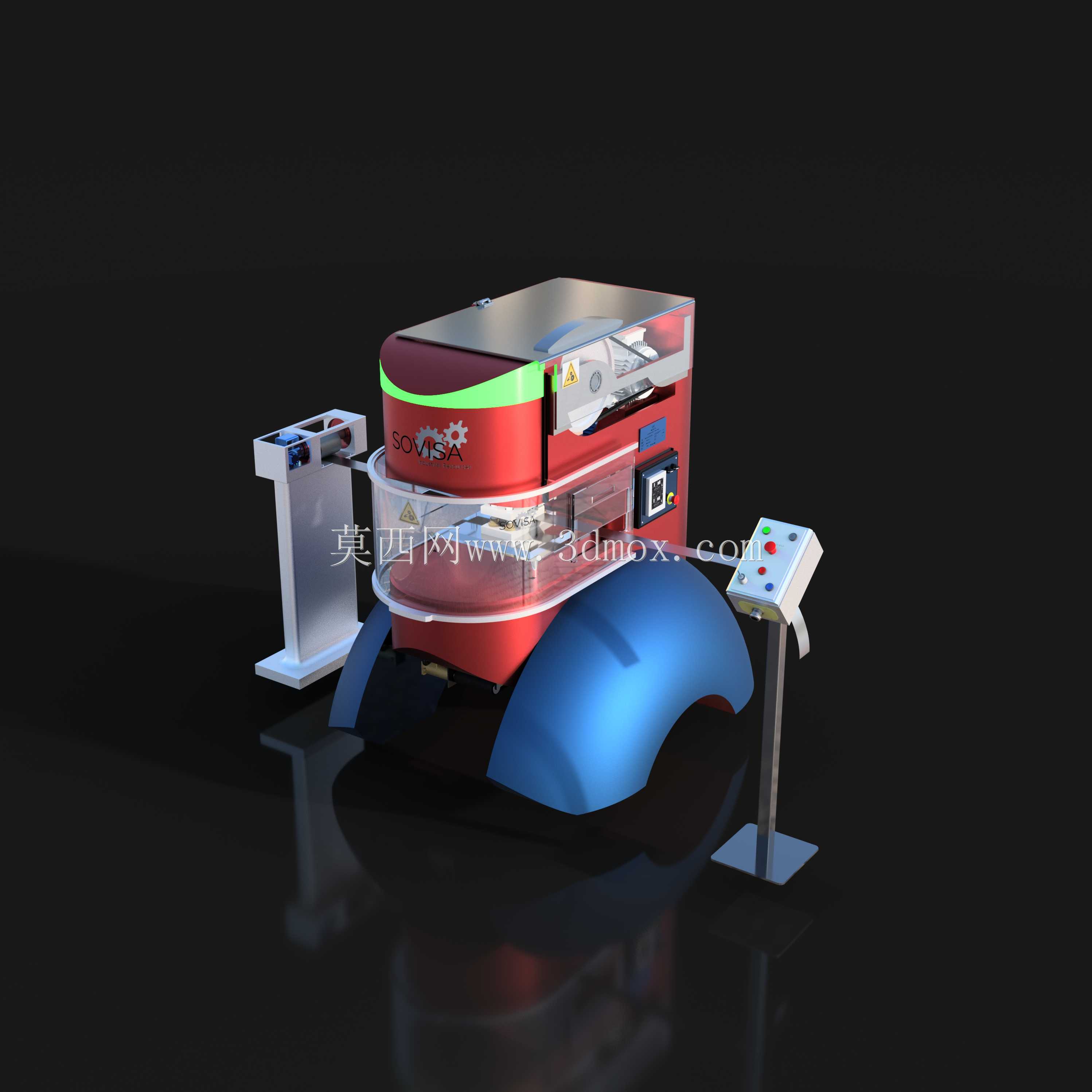

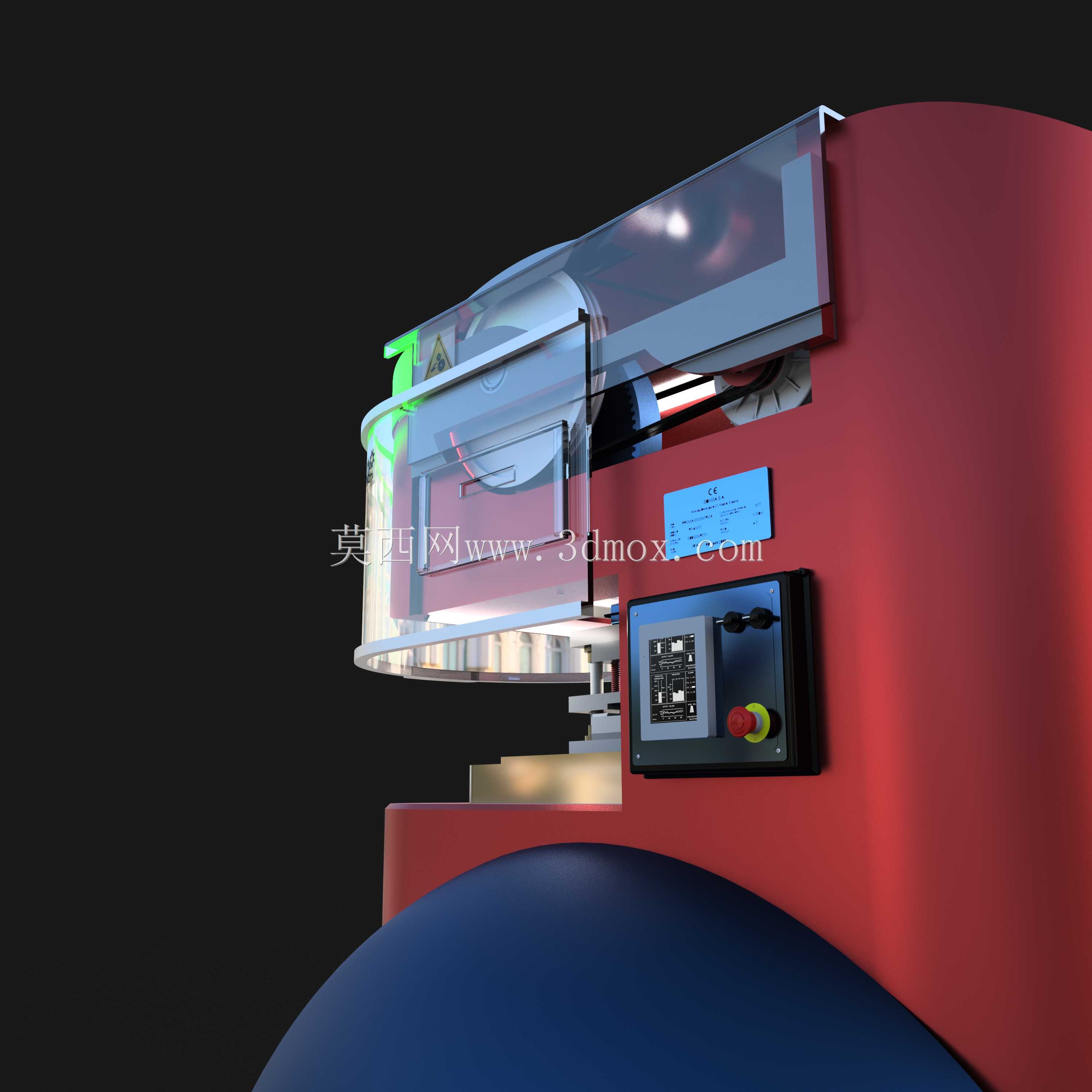

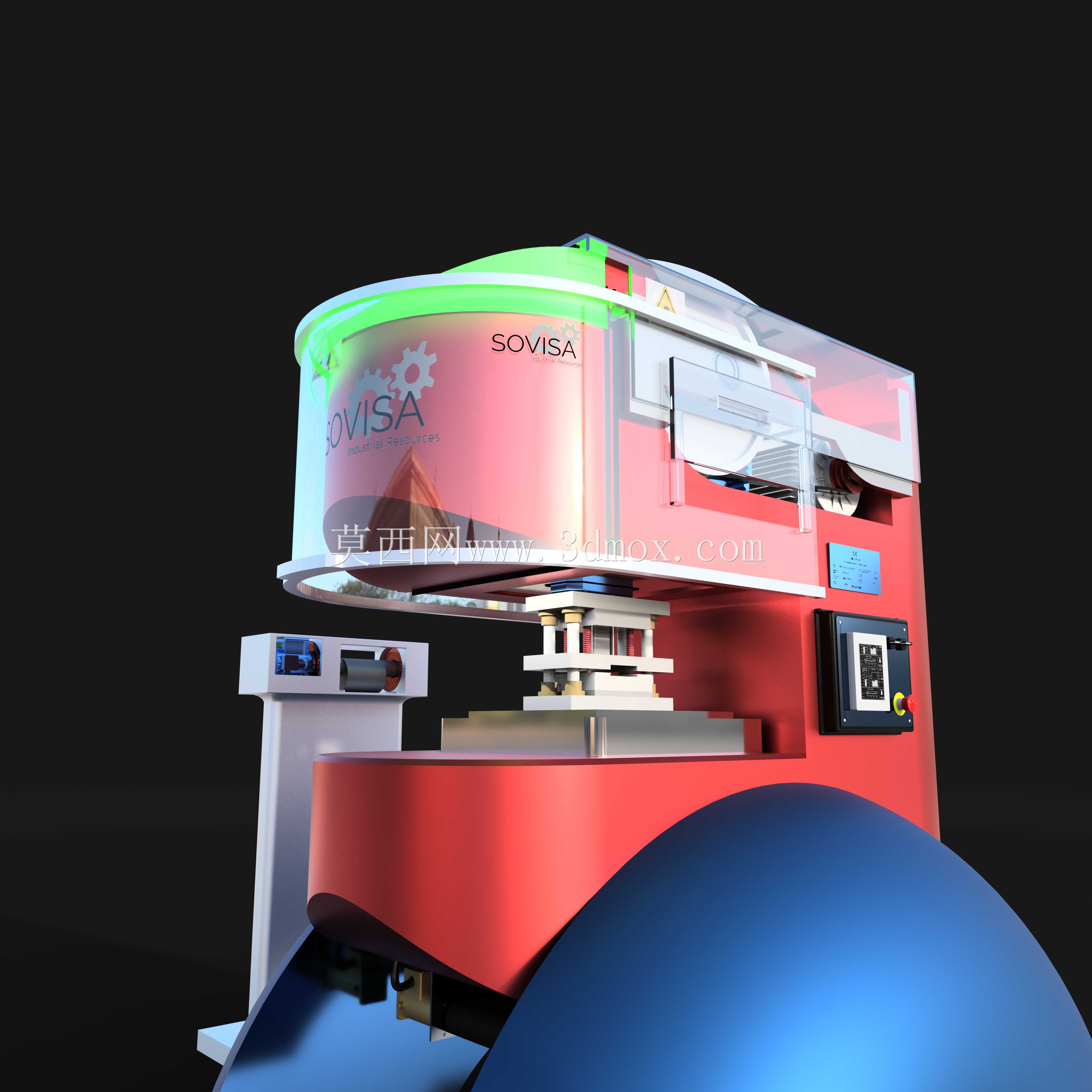

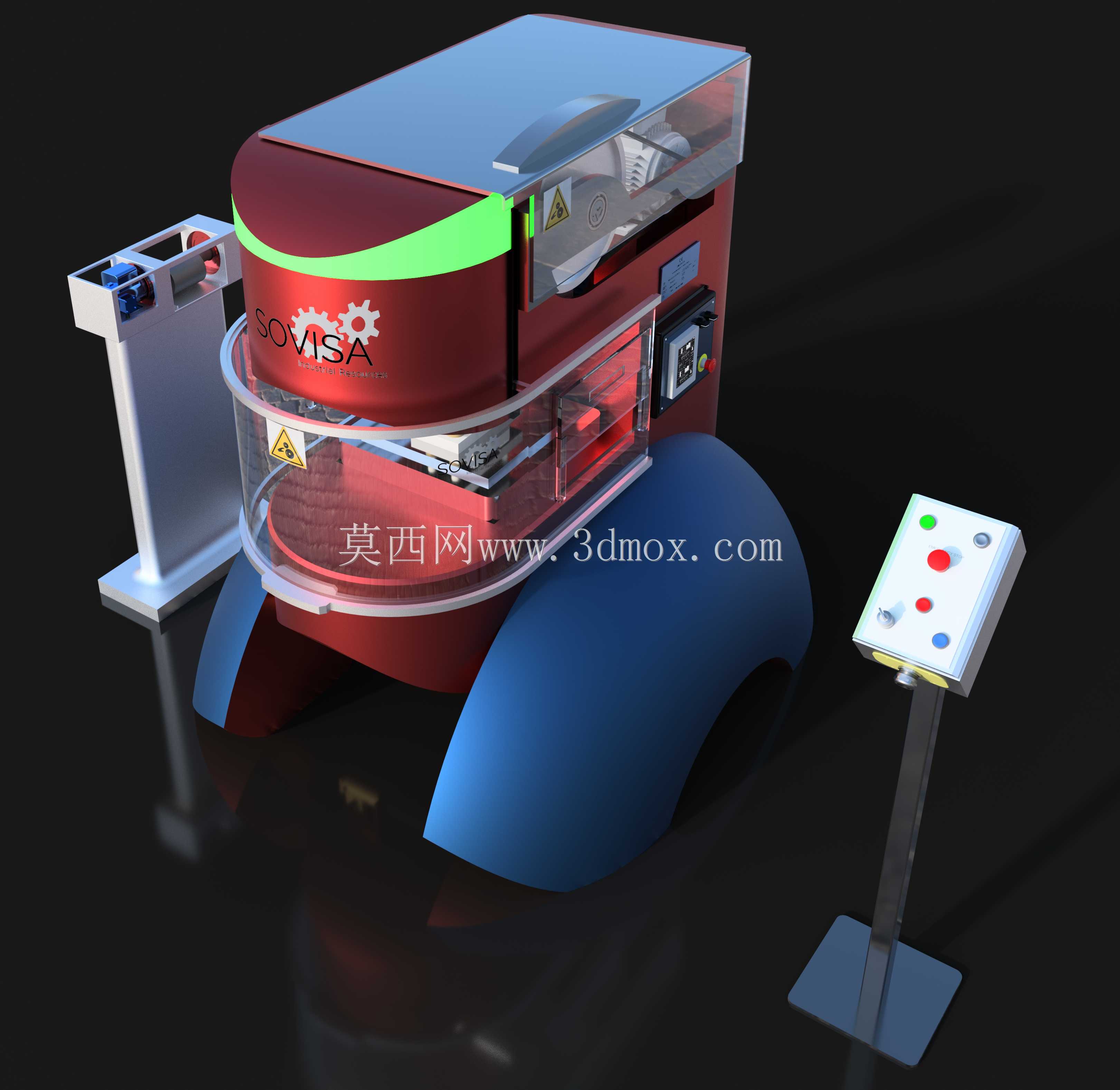

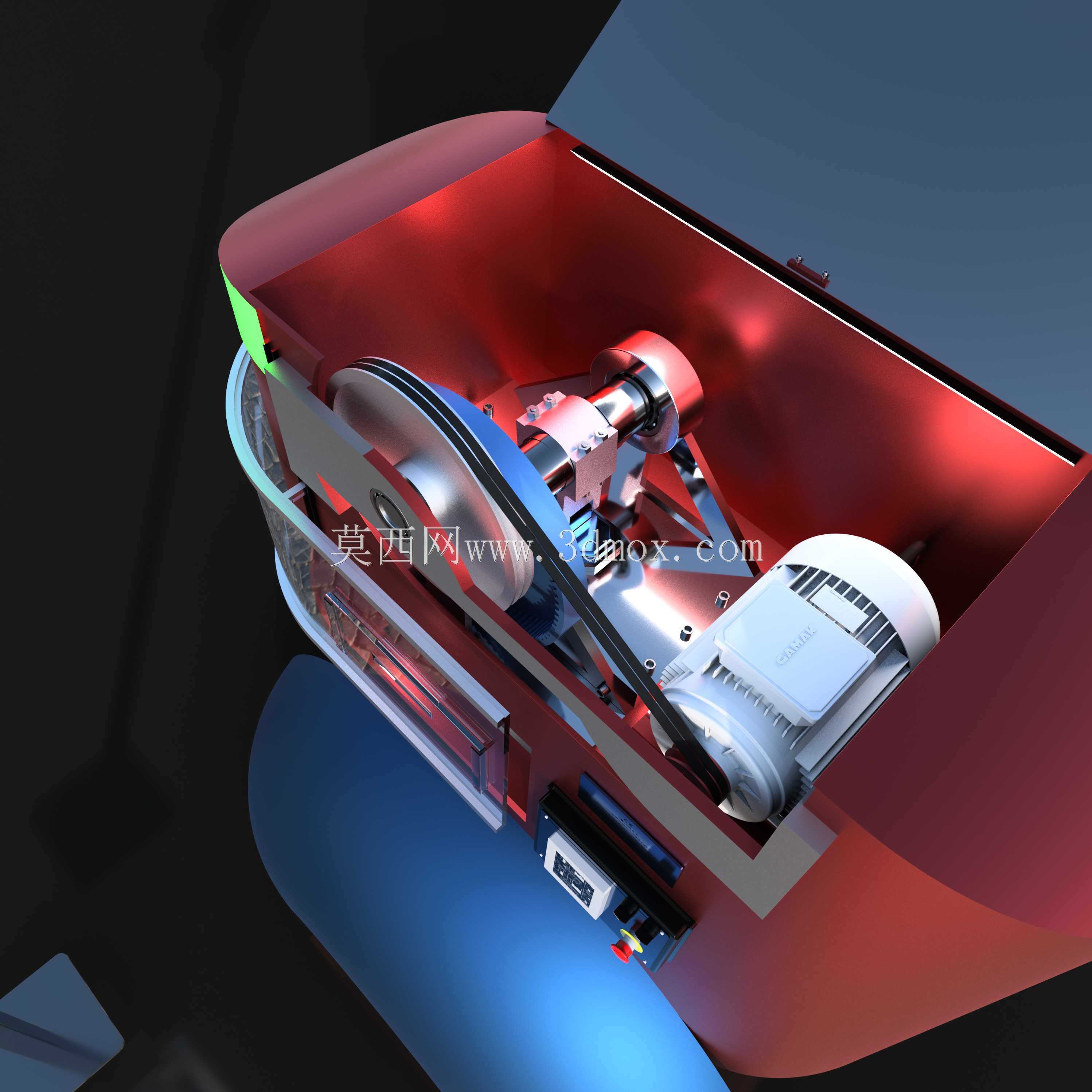

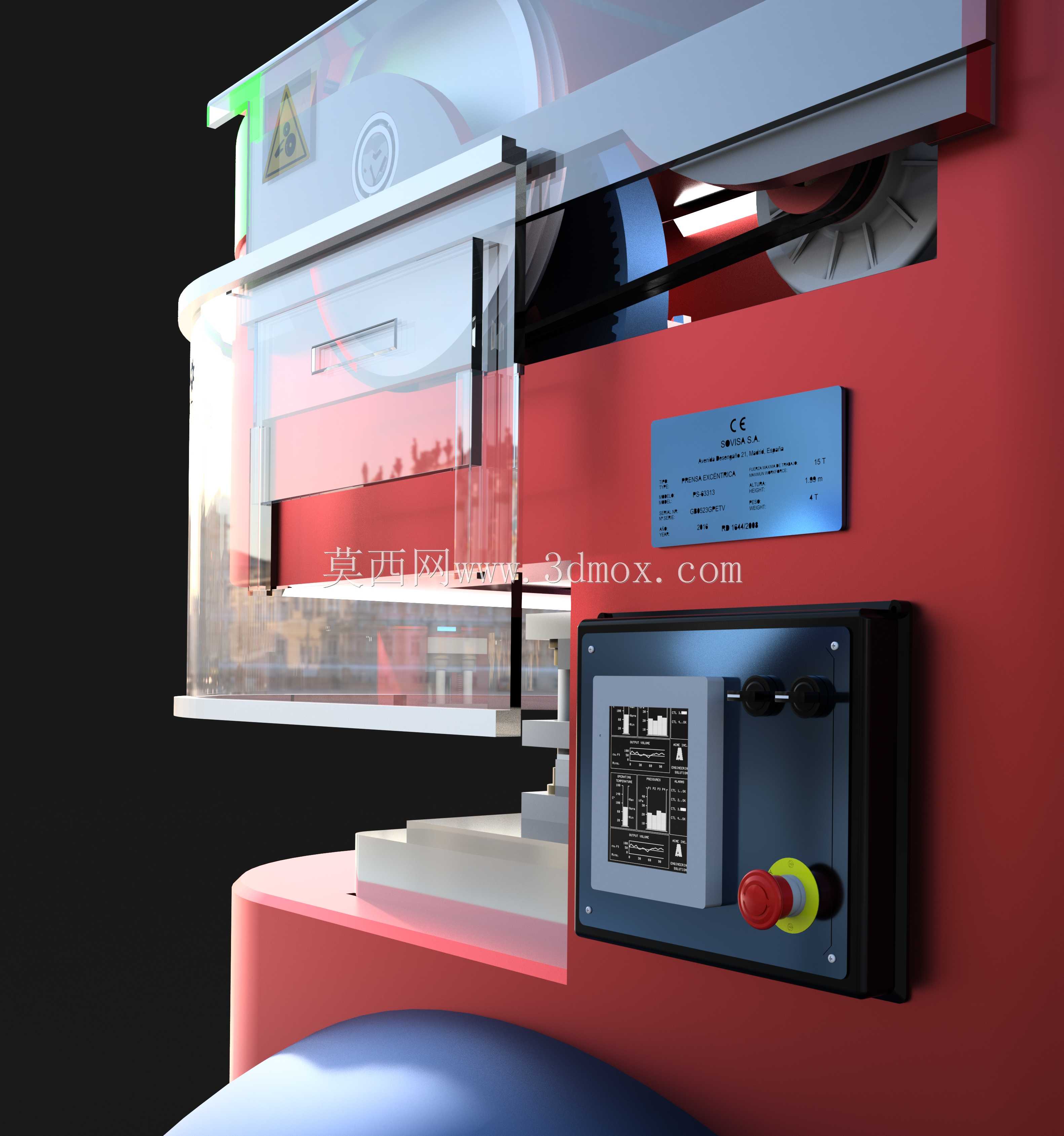

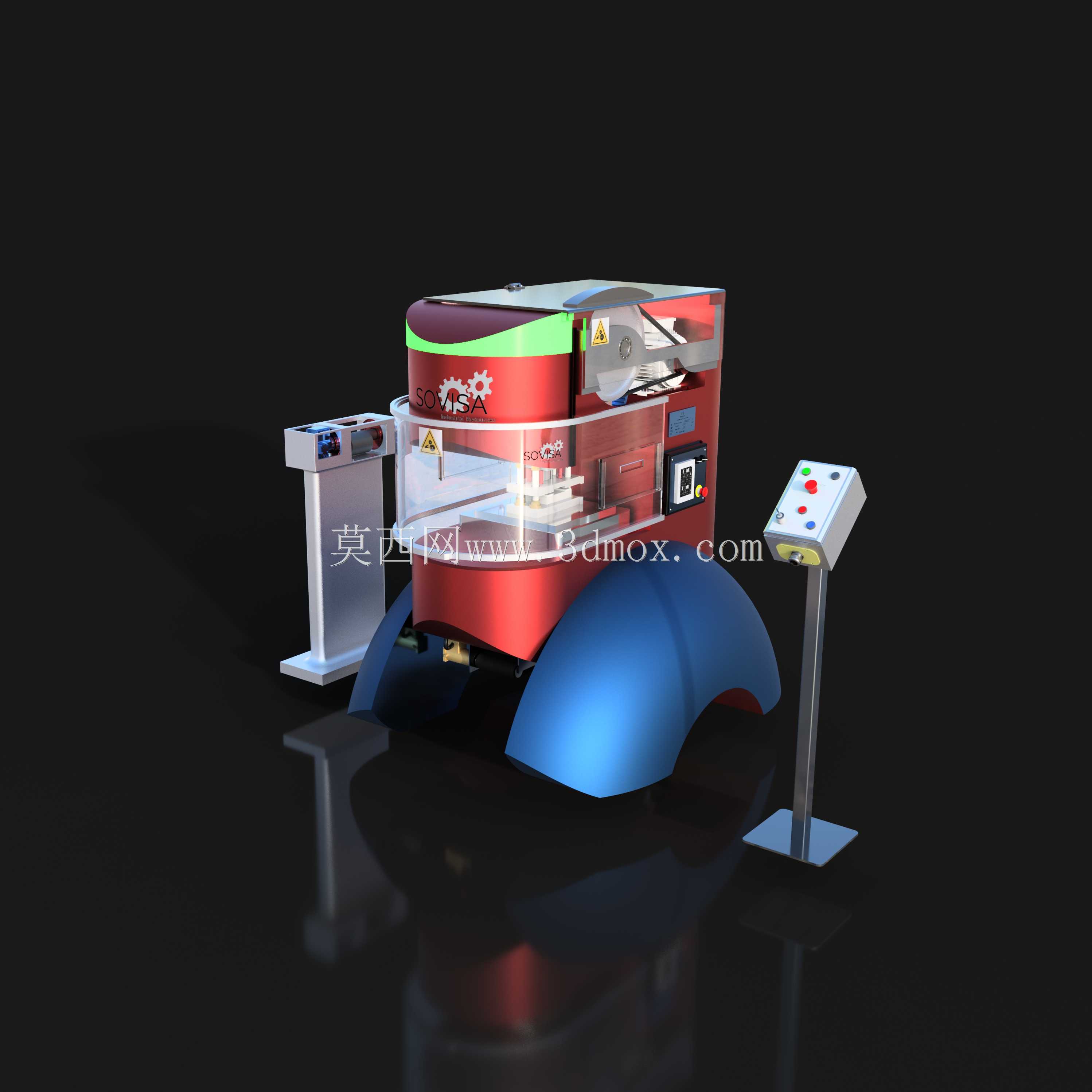

这款偏心压力机主要面向职业院校机械类专业的实训教学场景，同时也可适配小型五金加工门店的小批量薄板冲压作业需求，能够完成薄金属板材的冲裁、浅拉伸、压印、简单成型等常规冷冲压工序，在教学场景中可帮助学习者直观理解曲柄滑块类锻压设备的传动逻辑与动作原理，在小型生产场景中可满足小尺寸零件的低频次冲压加工需求，无需配套大型工业压力机的高成本场地与动力配置。从功能特性来看，该设备采用偏心轮作为核心传动构件，相比传统曲轴式压力机，偏心结构的行程调节更便捷，能够通过调整偏心距快速适配不同冲压行程的加工需求，设备配套独立的动力驱动单元，通过带传动实现动力的一级减速传递，既可以缓冲冲压瞬间的冲击载荷，也能避免过载时对驱动部件造成硬性损伤，机身采用半包围式的防护结构设计，既能够直观展示内部传动结构方便教学观察，也能在实训操作时阻挡传动部件的外露风险，操作端设置在机身正面下部，符合单人站立操作的人机工程高度，无需额外配置登高操作平台。从设计思路来看，整体结构采用模块化布局，将驱动单元、传动单元、执行单元沿机身内部空间有序排布，动力从驱动端输出后经带轮传递至偏心主轴，偏心主轴带动滑块做上下往复直线运动实现冲压动作，各部件的安装位置预留了足够的拆装间隙，方便教学场景下的拆解演示与装配练习，所有传动部件的连接位置都做了定位基准设计，能够保证装配后滑块运动的垂直度精度，避免冲压过程中出现偏载问题。从安装边界与尺寸适配来看，该设备整体占地尺寸适配常规实训工位的摆放需求，无需做特殊的地基固定处理，放置在平整的硬质地面即可稳定运行，机身底部预留了固定安装孔位，若用于生产场景可通过膨胀螺栓与地面固定提升冲压稳定性，滑块的下行极限位置与工作台面的间距适配常规小型冲压模具的安装高度，工作台面预留了标准的模具安装T型槽，可快速装夹不同规格的小型简易冲压模具，设备的外接动力接口采用常规民用工业供电规格，无需配套特殊的高压供电线路，整体安装调试门槛较低，既适合实训教室的多台批量布置，也适合小型加工场所的快速投产使用。
