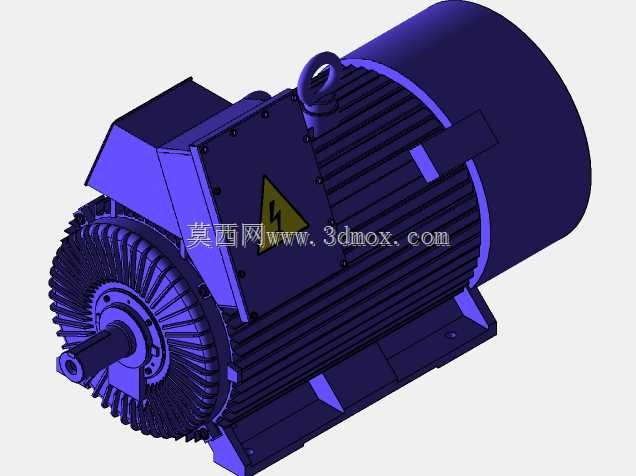

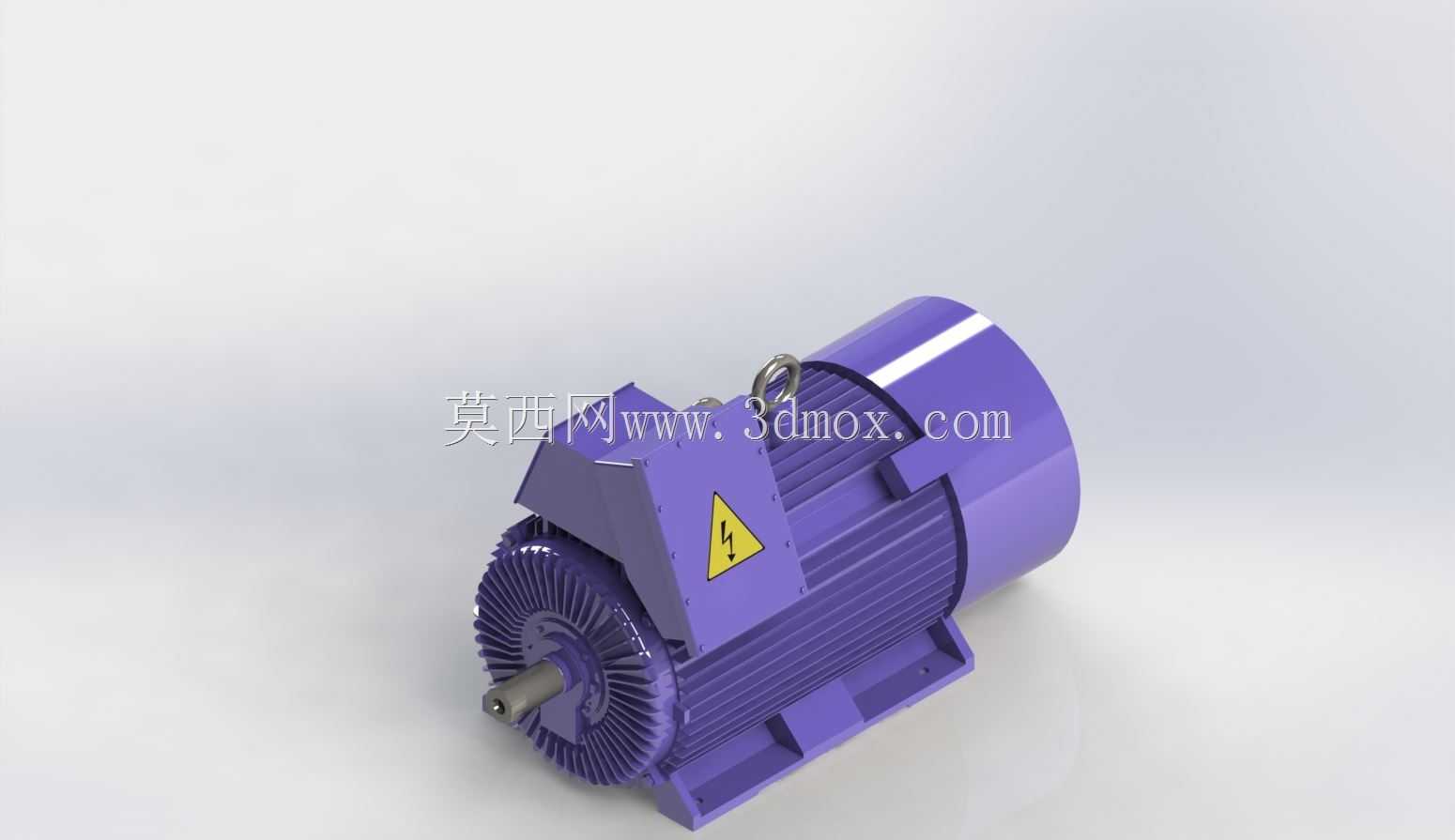

ABB高压肋冷感应电动机三维结构

这款高压感应电动机主要面向重工业场景的动力输出需求，可适配矿山破碎生产线、大型冶金辊道传动、化工流体输送泵组、港口起重提升机构等重载连续作业工况，作为整套工业系统的核心动力源，能够在高负载、长时间运行的严苛环境下稳定输出额定转矩，为整套生产设备提供可靠的动力支撑。设备采用高压肋冷结构设计，机壳周身排布密集的轴向散热肋片，能够在电机运行过程中通过转子自带的风叶结构带动空气沿肋片间隙快速流通，将定子绕组、铁芯运转产生的热量快速传导至外界环境，无需额外配置独立水冷循环系统即可满足高压工况下的散热需求，大幅降低了配套冷却系统的铺设成本与后期运维工作量。接线盒采用独立隔爆式腔体结构，设置在机壳侧上方位置，腔体内部预留充足的高压线缆接线空间，接线端子与机壳之间设置多层绝缘隔离结构，能够避免高压接线端与金属机壳之间出现爬电、击穿风险，盒盖与腔体结合面设置密封胶条，可阻挡生产现场的粉尘、水汽侵入接线腔体，适配多粉尘、潮湿的复杂工业现场环境。电机输出轴采用标准渐开线轴伸结构，轴端预留标准键槽，可通过联轴器、皮带轮等传动部件与后端负载设备直连或带传动连接，安装底座采用一体式铸铁底脚结构，底脚面上预留对应规格的安装螺栓孔，安装时可直接固定在预制的混凝土设备基础或钢制安装机架上，底脚与机壳为一体化铸造成型，能够承受电机启动、重载运行时产生的径向与轴向冲击力，避免长期运行出现底脚变形、移位问题。电机非输出端设置吊装吊环，能够满足车间内设备转运、现场安装就位时的吊装需求，端盖位置设置可拆卸的轴承维护端盖，日常运维时无需拆解整机即可完成轴承润滑、磨损检查等维护操作，大幅降低设备全生命周期的运维成本。整机结构设计充分考虑工业现场的安装、运维、散热、防护等多维度需求，各部件的尺寸边界严格遵循对应功率等级的工业电机安装规范，可直接替换同规格的传统高压电机，无需对现有安装基础、传动连接结构做额外改造，适配性极强。
